Керноприймальний пристрій

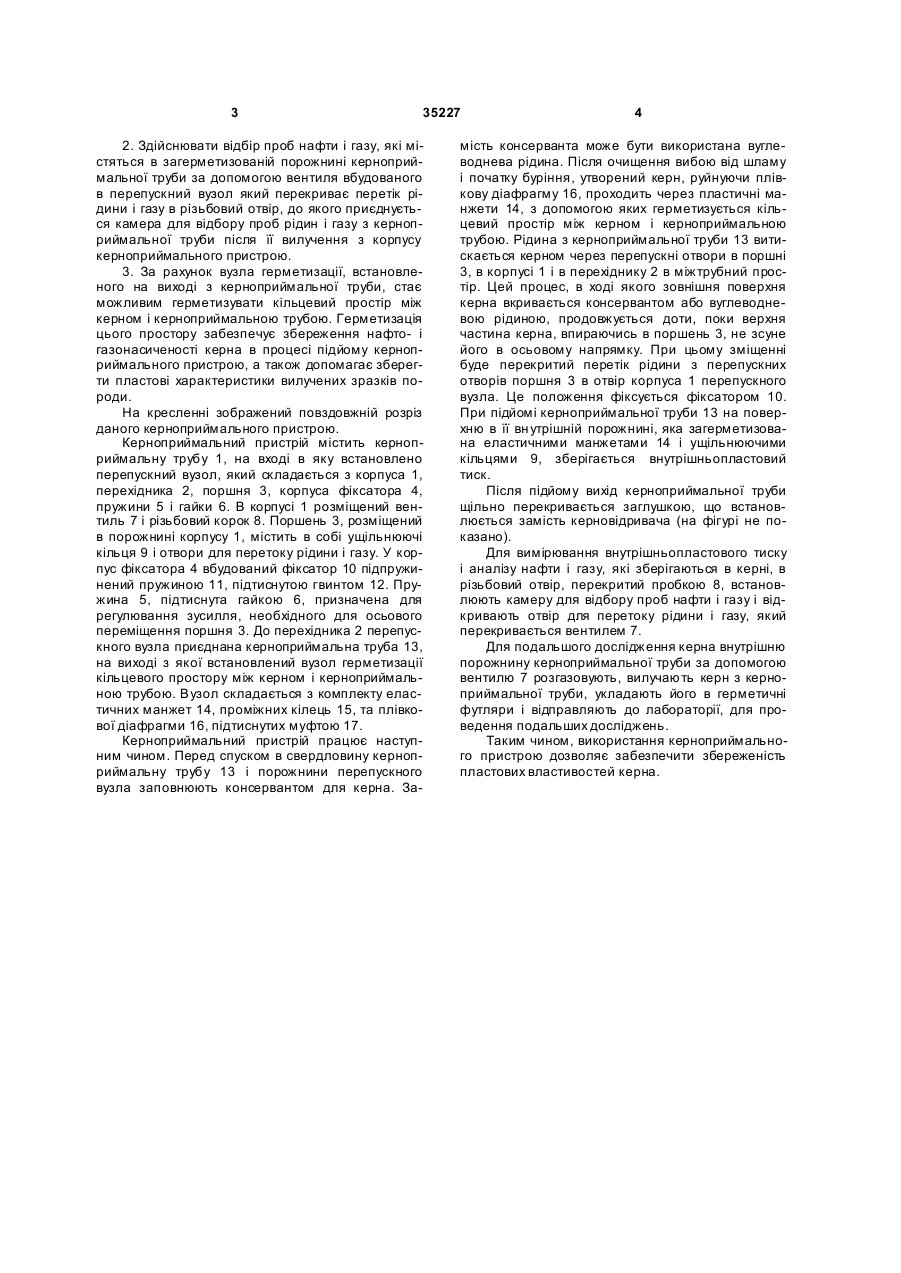

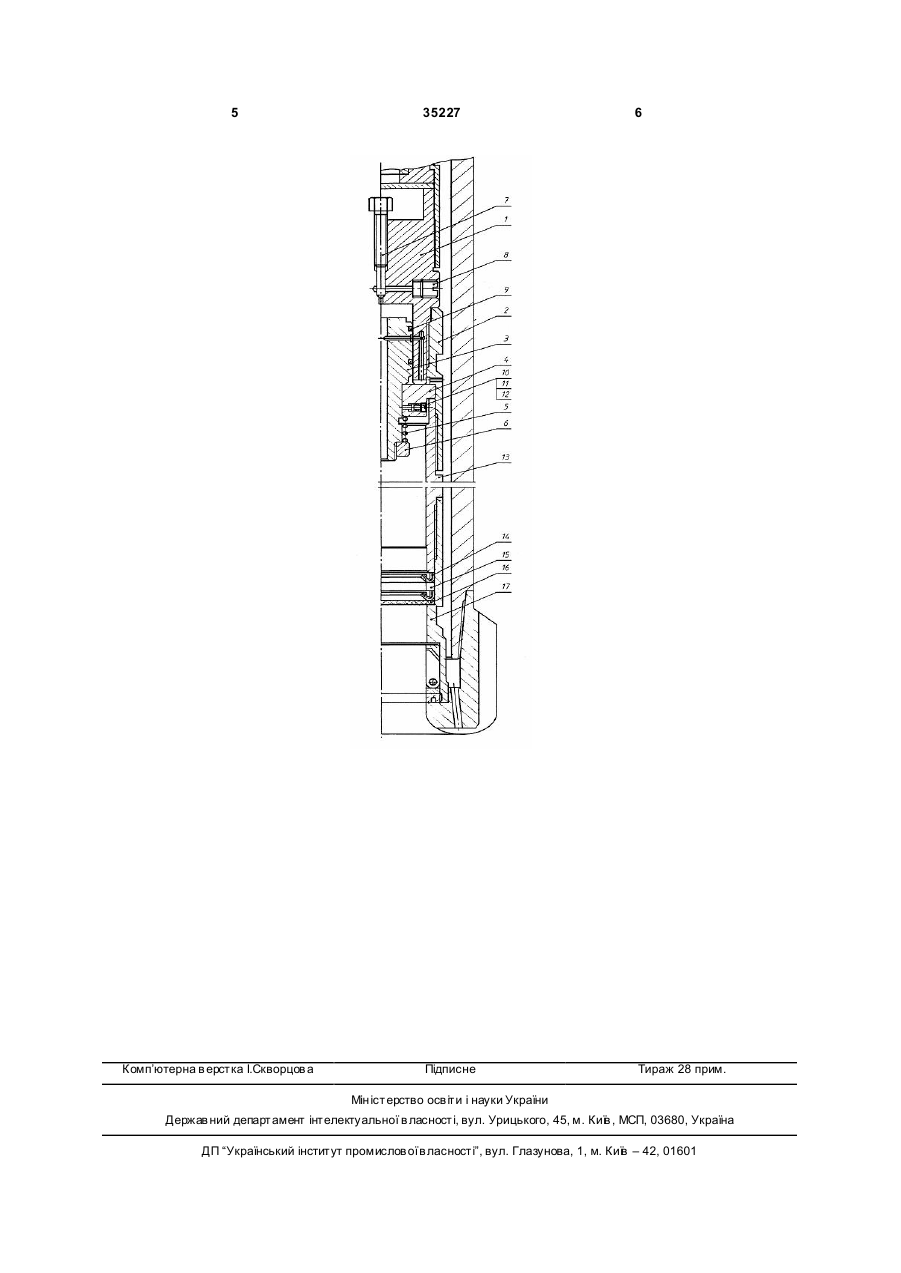

Керноприймальний пристрій, що містить керноприймальну трубу, заповнену консервантом для керна, який відрізняється тим, що на вході в керноприймальну трубу встановлено перепускний вузол, а на виході - вузол герметизації кільцевого простору між керном і керноприймальною трубою. (19) (21) u200804179 (22) 02.04.2008 (24) 10.09.2008 (46) 10.09.2008, Бюл.№ 17, 2008 р. (72) СЕЙФІ РАВІЛЬ НАЗІБОВИЧ, UA, КУНЦЯК ЯРОСЛАВ ВАСИЛЬОВИЧ, UA, ГАВРИЛОВ ЯРОСЛАВ СЕРГІЙОВИЧ, UA, МАРТИНЮК ДМИТРО МИ ХАЙЛОВИЧ, UA, КУПУЩАК ТАРАС МИ ХАЙЛОВИЧ, UA, ПУТІЛОВ ВЛАДИСЛАВ ВОЛОДИ МИРОВИЧ, UA 3 35227 2. Здійснювати відбір проб нафти і газу, які містяться в загерметизованій порожнині керноприймальної труби за допомогою вентиля вбудованого в перепускний вузол який перекриває перетік рідини і газу в різьбовий отвір, до якого приєднується камера для відбору проб рідин і газу з керноприймальної труби після її вилучення з корпусу керноприймального пристрою. 3. За рахунок вузла герметизації, встановленого на виході з керноприймальної труби, стає можливим герметизувати кільцевий простір між керном і керноприймальною трубою. Герметизація цього простору забезпечує збереження нафто- і газонасиченості керна в процесі підйому керноприймального пристрою, а також допомагає зберегти пластові характеристики вилучених зразків породи. На кресленні зображений повздовжній розріз даного керноприймального пристрою. Керноприймальний пристрій містить керноприймальну трубу 1, на вході в яку встановлено перепускний вузол, який складається з корпуса 1, перехідника 2, поршня 3, корпуса фіксатора 4, пружини 5 і гайки 6. В корпусі 1 розміщений вентиль 7 і різьбовий корок 8. Поршень 3, розміщений в порожнині корпусу 1, містить в собі ущільнюючі кільця 9 і отвори для перетоку рідини і газу. У корпус фіксатора 4 вбудований фіксатор 10 підпружинений пружиною 11, підтиснутою гвинтом 12. Пружина 5, підтиснута гайкою 6, призначена для регулювання зусилля, необхідного для осьового переміщення поршня 3. До перехідника 2 перепускного вузла приєднана керноприймальна труба 13, на виході з якої встановлений вузол герметизації кільцевого простору між керном і керноприймальною трубою. Вузол складається з комплекту еластичних манжет 14, проміжних кілець 15, та плівкової діафрагми 16, підтиснутих муфтою 17. Керноприймальний пристрій працює наступним чином. Перед спуском в свердловину керноприймальну трубу 13 і порожнини перепускного вузла заповнюють консервантом для керна. За 4 мість консерванта може бути використана вуглеводнева рідина. Після очищення вибою від шламу і початку буріння, утворений керн, руйнуючи плівкову діафрагму 16, проходить через пластичні манжети 14, з допомогою яких герметизується кільцевий простір між керном і керноприймальною трубою. Рідина з керноприймальної труби 13 витискається керном через перепускні отвори в поршні 3, в корпусі 1 і в перехіднику 2 в міжтрубний простір. Цей процес, в ході якого зовнішня поверхня керна вкривається консервантом або вуглеводневою рідиною, продовжується доти, поки верхня частина керна, впираючись в поршень 3, не зсуне його в осьовому напрямку. При цьому зміщенні буде перекритий перетік рідини з перепускних отворів поршня 3 в отвір корпуса 1 перепускного вузла. Це положення фіксується фіксатором 10. При підйомі керноприймальної труби 13 на поверхню в її вн утрішній порожнині, яка загерметизована еластичними манжетами 14 і ущільнюючими кільцями 9, зберігається внутрішньопластовий тиск. Після підйому вихід керноприймальної труби щільно перекривається заглушкою, що встановлюється замість керновідривача (на фігурі не показано). Для вимірювання внутрішньопластового тиску і аналізу нафти і газу, які зберігаються в керні, в різьбовий отвір, перекритий пробкою 8, встановлюють камеру для відбору проб нафти і газу і відкривають отвір для перетоку рідини і газу, який перекривається вентилем 7. Для подальшого дослідження керна внутрішню порожнину керноприймальної труби за допомогою вентилю 7 розгазовують, вилучають керн з керноприймальної труби, укладають його в герметичні футляри і відправляють до лабораторії, для проведення подальших досліджень. Таким чином, використання керноприймального пристрою дозволяє забезпечити збереженість пластових властивостей керна. 5 Комп’ютерна в ерстка І.Скворцов а 35227 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
