Компенсатор нерівномірності навантаження штампа

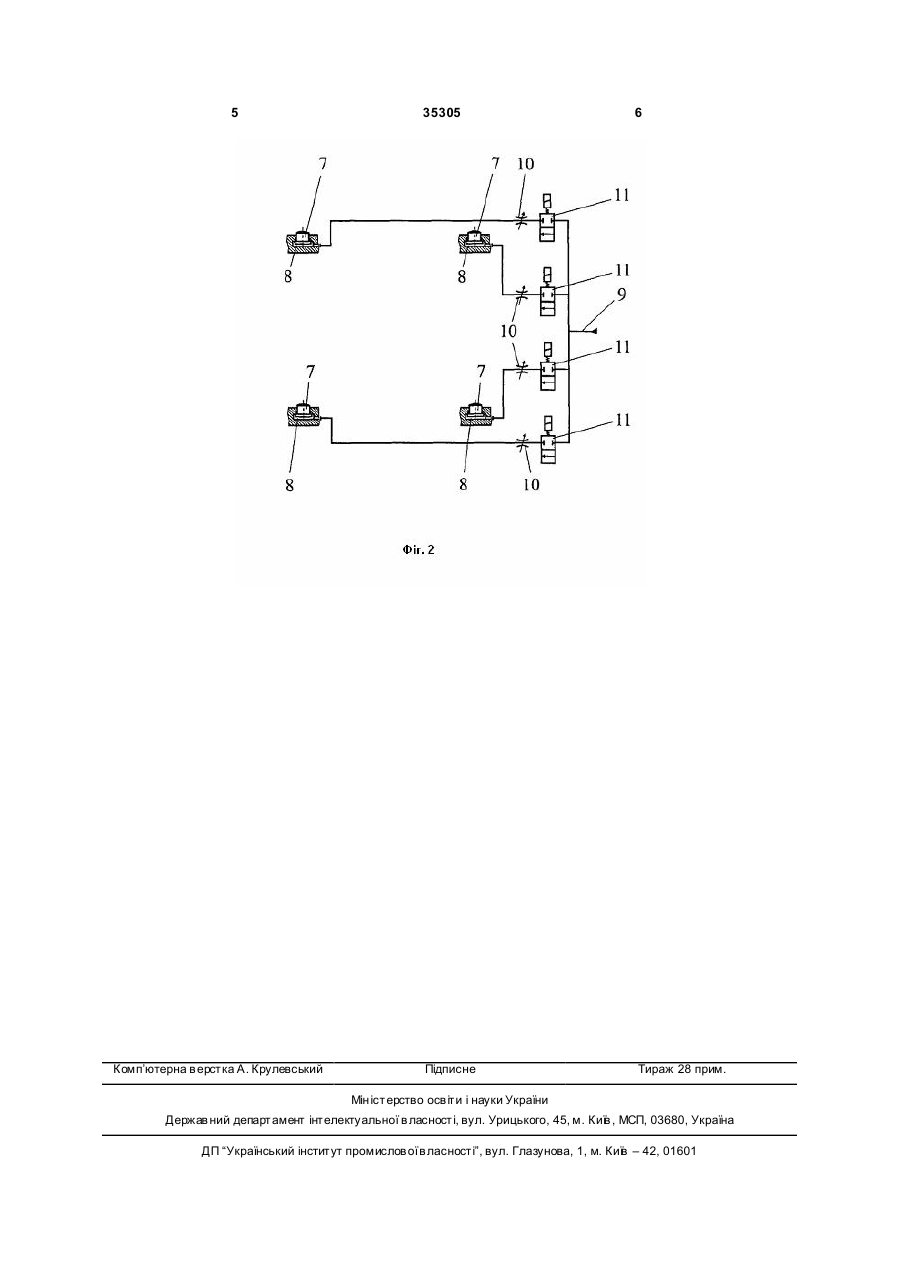

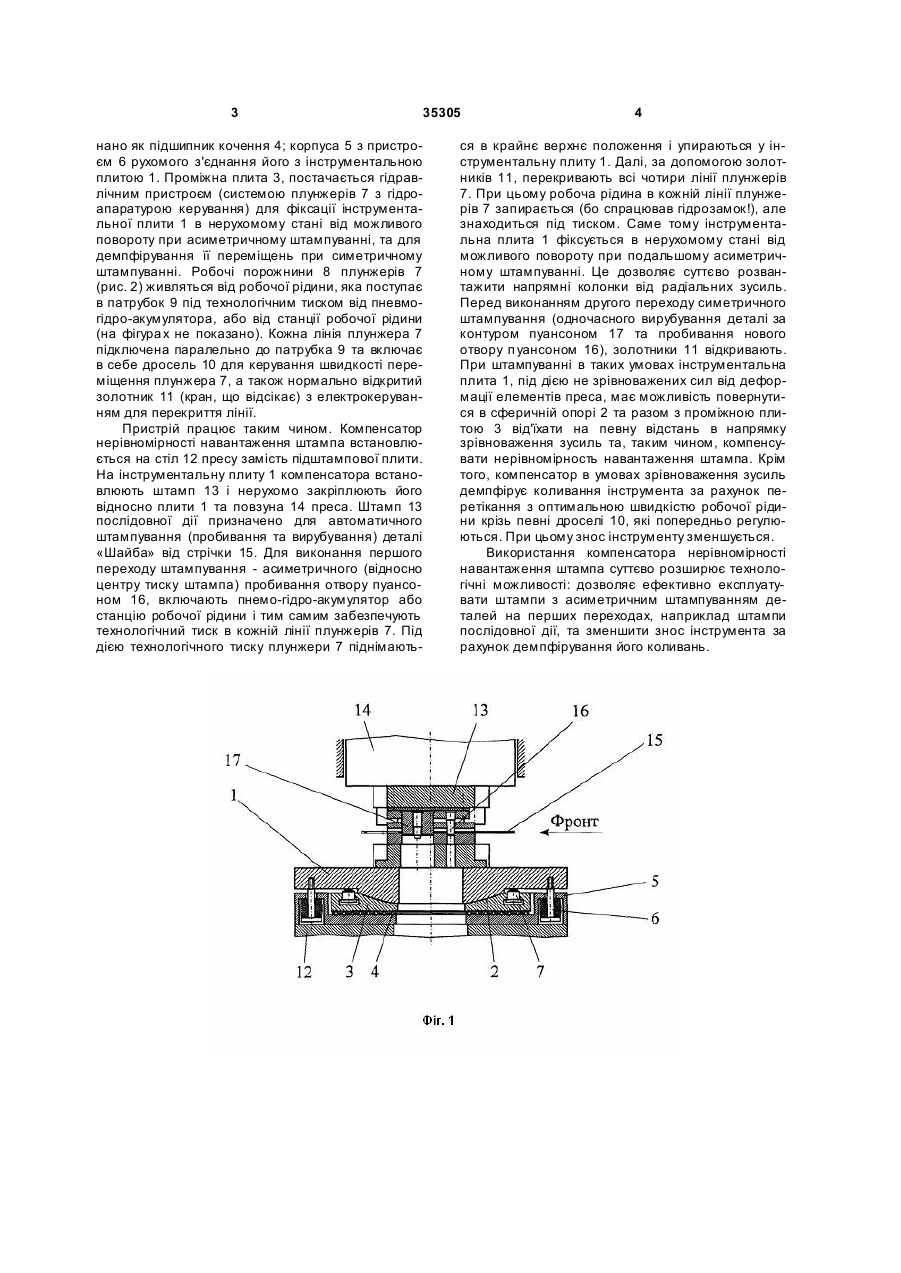

Компенсатор нерівномірності навантаження штампа, що містить інструментальну плиту зі сфе 3 35305 нано як підшипник кочення 4; корпуса 5 з пристроєм 6 рухомого з'єднання його з інструментальною плитою 1. Проміжна плита 3, постачається гідравлічним пристроєм (системою плунжерів 7 з гідроапаратурою керування) для фіксації інструментальної плити 1 в нерухомому стані від можливого повороту при асиметричному штампуванні, та для демпфірування її переміщень при симетричному штампуванні. Робочі порожнини 8 плунжерів 7 (рис. 2) живляться від робочої рідини, яка поступає в патрубок 9 під технологічним тиском від пневмогідро-акумулятора, або від станції робочої рідини (на фігура х не показано). Кожна лінія плунжера 7 підключена паралельно до патрубка 9 та включає в себе дросель 10 для керування швидкості переміщення плунжера 7, а також нормально відкритий золотник 11 (кран, що відсікає) з електрокеруванням для перекриття лінії. Пристрій працює таким чином. Компенсатор нерівномірності навантаження штампа встановлюється на стіл 12 пресу замість підштампової плити. На інструментальну плиту 1 компенсатора встановлюють штамп 13 і нерухомо закріплюють його відносно плити 1 та повзуна 14 преса. Штамп 13 послідовної дії призначено для автоматичного штампування (пробивання та вирубування) деталі «Шайба» від стрічки 15. Для виконання першого переходу штампування - асиметричного (відносно центру тиску штампа) пробивання отвору пуансоном 16, включають пнемо-гідро-акумулятор або станцію робочої рідини і тим самим забезпечують технологічний тиск в кожній лінії плунжерів 7. Під дією технологічного тиску плунжери 7 піднімають 4 ся в крайнє верхнє положення і упираються у інструментальну плиту 1. Далі, за допомогою золотників 11, перекривають всі чотири лінії плунжерів 7. При цьому робоча рідина в кожній лінії плунжерів 7 запирається (бо спрацював гідрозамок!), але знаходиться під тиском. Саме тому інструментальна плита 1 фіксується в нерухомому стані від можливого повороту при подальшому асиметричному штампуванні. Це дозволяє суттєво розвантажити напрямні колонки від радіальних зусиль. Перед виконанням другого переходу симетричного штампування (одночасного вирубування деталі за контуром пуансоном 17 та пробивання нового отвору п уансоном 16), золотники 11 відкривають. При штампуванні в таких умовах інструментальна плита 1, під дією не зрівноважених сил від деформації елементів преса, має можливість повернутися в сферичній опорі 2 та разом з проміжною плитою 3 від'їхати на певну відстань в напрямку зрівноваження зусиль та, таким чином, компенсувати нерівномірность навантаження штампа. Крім того, компенсатор в умовах зрівноваження зусиль демпфірує коливання інструмента за рахунок перетікання з оптимальною швидкістю робочої рідини крізь певні дроселі 10, які попередньо регулюються. При цьому знос інструменту зменшується. Використання компенсатора нерівномірності навантаження штампа суттєво розширює технологічні можливості: дозволяє ефективно експлуатувати штампи з асиметричним штампуванням деталей на перших переходах, наприклад штампи послідовної дії, та зменшити знос інструмента за рахунок демпфірування його коливань. 5 Комп’ютерна в ерстка А. Крулевський 35305 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
