Пристрій для очищення стрічки конвеєра

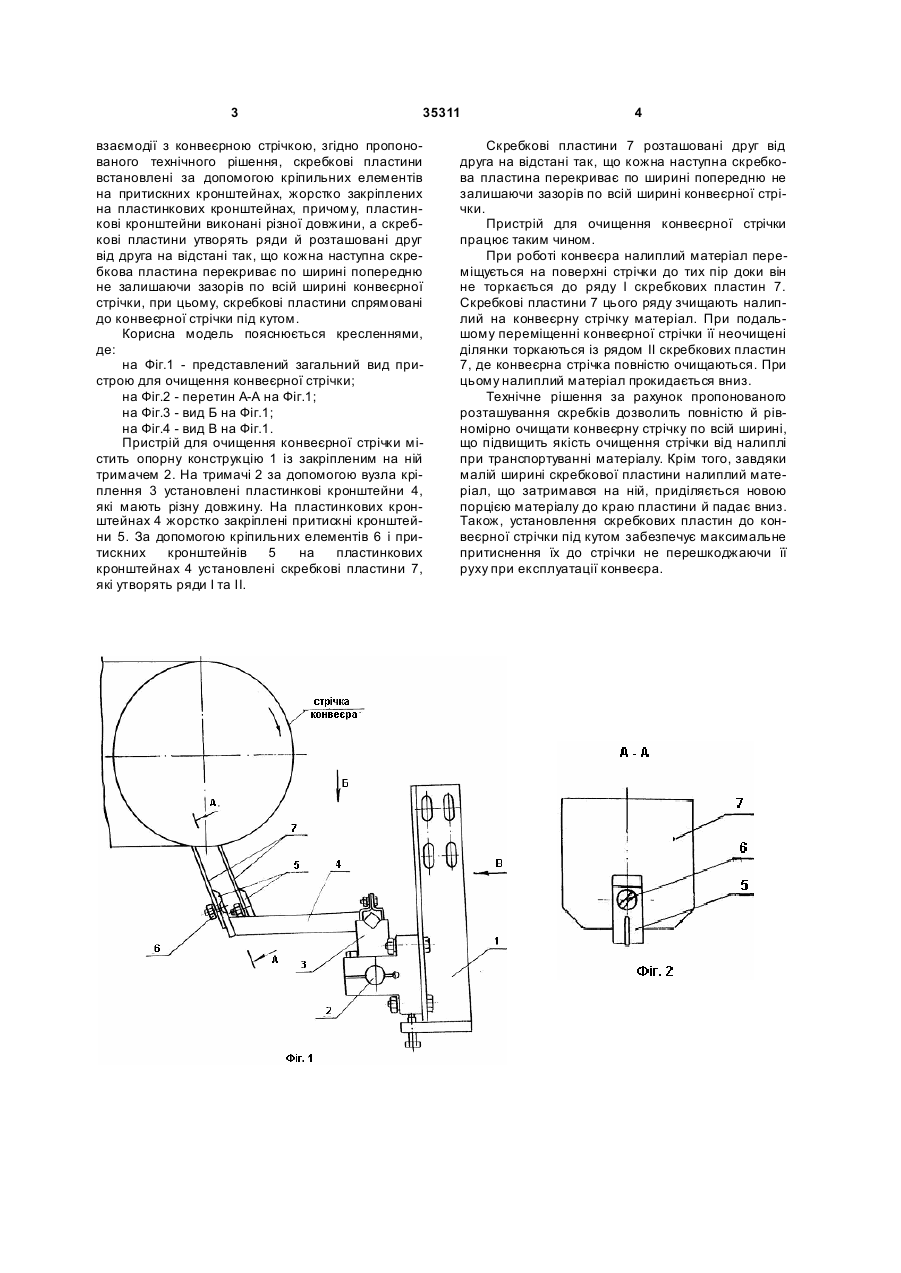

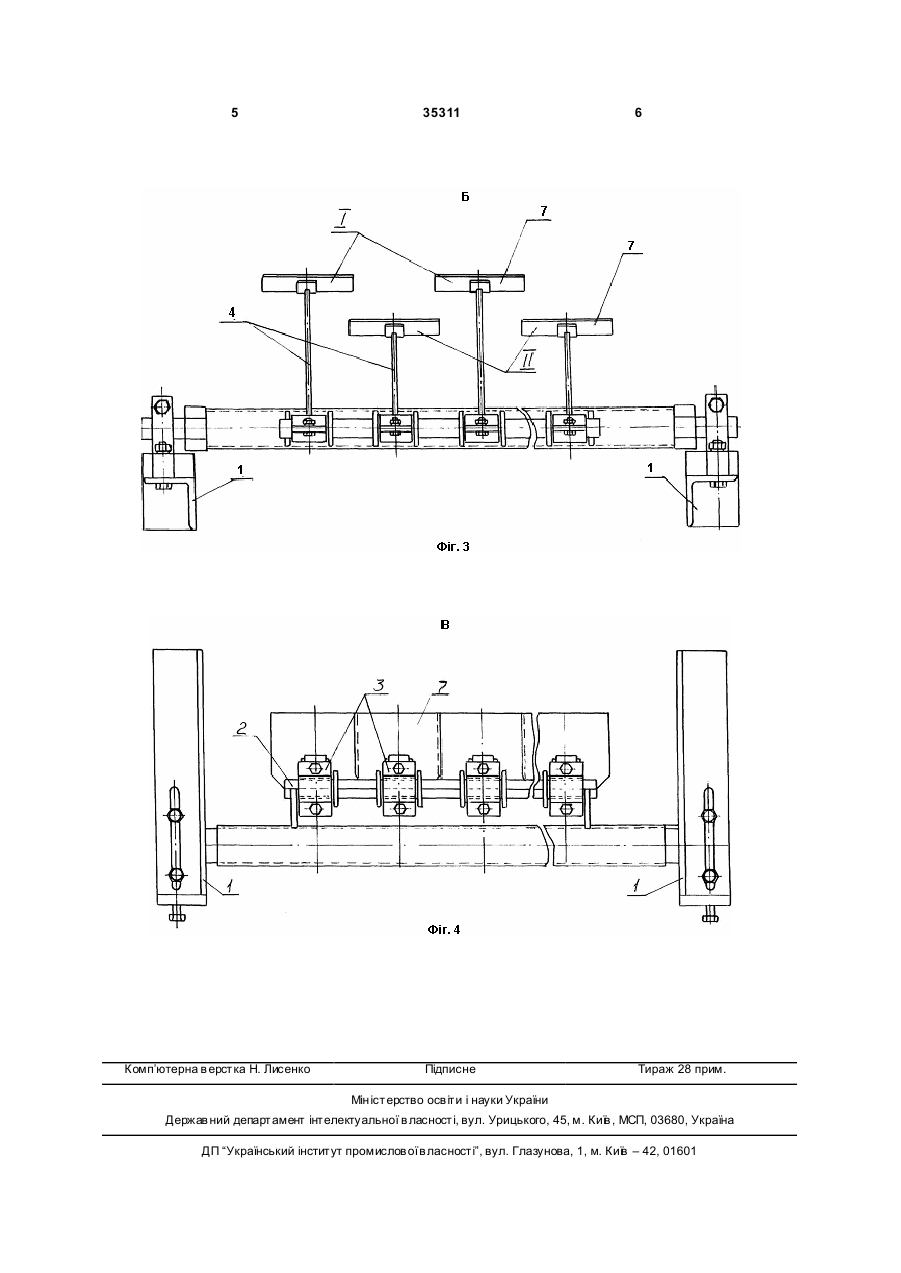

1. Пристрій для очищення конвеєрної стрічки, який містить опорну конструкцію, закріплений на ній тримач, на якому за допомогою вузла кріплення встановлені пластинкові кронштейни, із закріпленими на них скребковими пластинами, що роз 3 35311 взаємодії з конвеєрною стрічкою, згідно пропонованого технічного рішення, скребкові пластини встановлені за допомогою кріпильних елементів на притискних кронштейнах, жорстко закріплених на пластинкових кронштейнах, причому, пластинкові кронштейни виконані різної довжини, а скребкові пластини утворять ряди й розташовані друг від друга на відстані так, що кожна наступна скребкова пластина перекриває по ширині попередню не залишаючи зазорів по всій ширині конвеєрної стрічки, при цьому, скребкові пластини спрямовані до конвеєрної стрічки під кутом. Корисна модель пояснюється кресленнями, де: на Фіг.1 - представлений загальний вид пристрою для очищення конвеєрної стрічки; на Фіг.2 - перетин А-А на Фіг.1; на Фіг.3 - вид Б на Фіг.1; на Фіг.4 - вид В на Фіг.1. Пристрій для очищення конвеєрної стрічки містить опорну конструкцію 1 із закріпленим на ній тримачем 2. На тримачі 2 за допомогою вузла кріплення 3 установлені пластинкові кронштейни 4, які мають різну довжину. На пластинкових кронштейнах 4 жорстко закріплені притискні кронштейни 5. За допомогою кріпильних елементів 6 і притискних кронштейнів 5 на пластинкових кронштейнах 4 установлені скребкові пластини 7, які утворять ряди І та II. 4 Скребкові пластини 7 розташовані друг від друга на відстані так, що кожна наступна скребкова пластина перекриває по ширині попередню не залишаючи зазорів по всій ширині конвеєрної стрічки. Пристрій для очищення конвеєрної стрічки працює таким чином. При роботі конвеєра налиплий матеріал переміщується на поверхні стрічки до тих пір доки він не торкається до ряду І скребкових пластин 7. Скребкові пластини 7 цього ряду зчищають налиплий на конвеєрну стрічку матеріал. При подальшому переміщенні конвеєрної стрічки її неочищені ділянки торкаються із рядом II скребкових пластин 7, де конвеєрна стрічка повністю очищаються. При цьому налиплий матеріал прокидається вниз. Технічне рішення за рахунок пропонованого розташування скребків дозволить повністю й рівномірно очищати конвеєрну стрічку по всій ширині, що підвищить якість очищення стрічки від налиплі при транспортуванні матеріалу. Крім того, завдяки малій ширині скребкової пластини налиплий матеріал, що затримався на ній, приділяється новою порцією матеріалу до краю пластини й падає вниз. Також, установлення скребкових пластин до конвеєрної стрічки під кутом забезпечує максимальне притиснення їх до стрічки не перешкоджаючи її руху при експлуатації конвеєра. 5 Комп’ютерна в ерстка Н. Лисенко 35311 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
