Вантажозахоплювальний пристрій
Номер патенту: 35310
Опубліковано: 10.09.2008
Автори: Шабалдак Микола Васильович, Зусін Михайло Абрамович, Лафазан Андрій Олександрович
Формула / Реферат
1. Вантажозахоплювальний пристрій, який містить траверсу з закріпленими на ній тягами, на якій рівномірно установлені С-подібні захоплювачі, який відрізняється тим, що С-подібні захоплювачі виконані з щік, в нижній частині яких з можливістю повороту на осях установлені відкидні ложементи, що спираються на опорні планки і фіксуються за допомогою упорів, установлених між щік С-подібних захоплювачів.
2. Вантажозахоплювальний пристрій за п. 1, який відрізняється тим, що упори установлені на С-подібних захоплювачах з можливістю їх вертикального переміщення.
3. Вантажозахоплювальний пристрій за п. 1, який відрізняється тим, що тяги містять шарнірно сполучені між собою частини і виконані жорсткими.
Текст

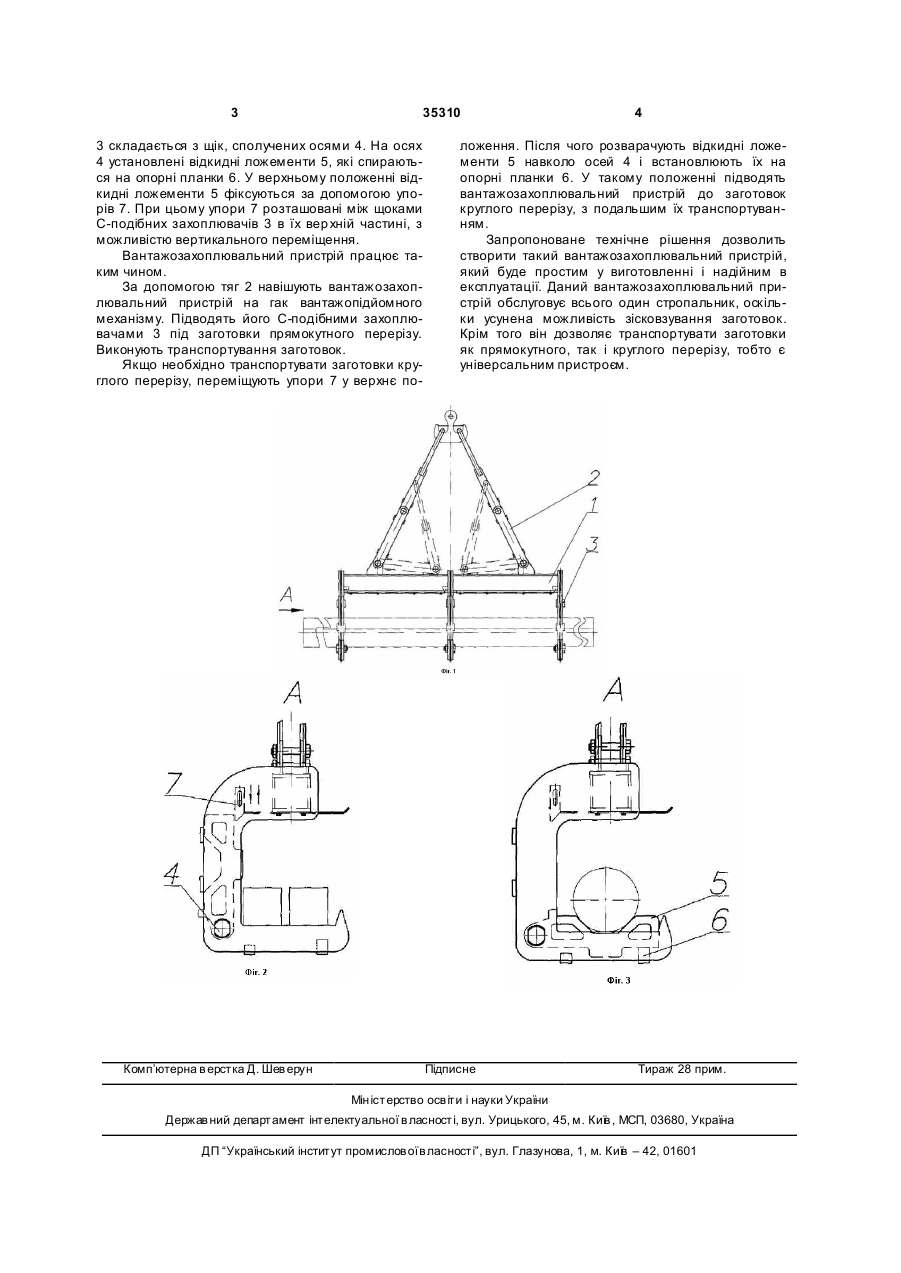

1. Вантажозахоплювальний пристрій, який містить траверсу з закріпленими на ній тягами, на якій рівномірно установлені С-подібні захоплювачі, 3 35310 3 складається з щік, сполучених осями 4. На осях 4 установлені відкидні ложементи 5, які спираються на опорні планки 6. У верхньому положенні відкидні ложементи 5 фіксуються за допомогою упорів 7. При цьому упори 7 розташовані між щоками С-подібних захоплювачів 3 в їх вер хній частині, з можливістю вертикального переміщення. Вантажозахоплювальний пристрій працює таким чином. За допомогою тяг 2 навішують вантажозахоплювальний пристрій на гак вантажопідйомного механізму. Підводять його С-подібними захоплювачами 3 під заготовки прямокутного перерізу. Виконують транспортування заготовок. Якщо необхідно транспортувати заготовки круглого перерізу, переміщують упори 7 у верхнє по Комп’ютерна в ерстка Д. Шев ерун 4 ложення. Після чого розварачують відкидні ложементи 5 навколо осей 4 і встановлюють їх на опорні планки 6. У такому положенні підводять вантажозахоплювальний пристрій до заготовок круглого перерізу, з подальшим їх транспортуванням. Запропоноване технічне рішення дозволить створити такий вантажозахоплювальний пристрій, який буде простим у виготовленні і надійним в експлуатації. Даний вантажозахоплювальний пристрій обслуговує всього один стропальник, оскільки усунена можливість зісковзування заготовок. Крім того він дозволяє транспортувати заготовки як прямокутного, так і круглого перерізу, тобто є універсальним пристроєм. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLoad-gripping device
Автори англійськоюShabaldak Mykola Vasyliovych, Zusin Mykhailo Abramovych, Lafazan Andrii Oleksandrovych
Назва патенту російськоюГрузозахватное устройство
Автори російськоюШабалдак Николай Васильевич, Зусин Михаил Абрамович, Лафазан Андрей Александрович
МПК / Мітки
МПК: B66C 1/22
Мітки: пристрій, вантажозахоплювальний
