Трансформатор

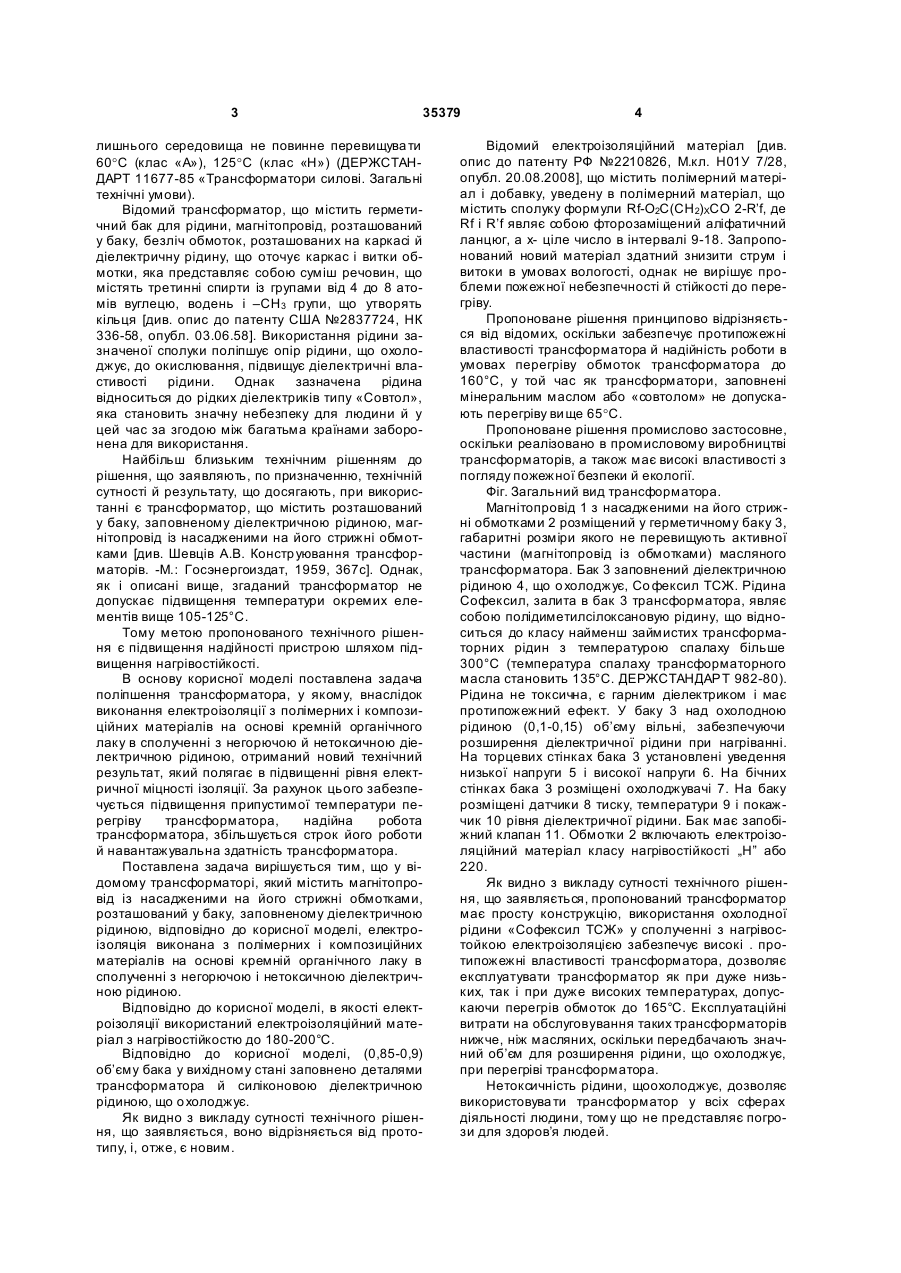

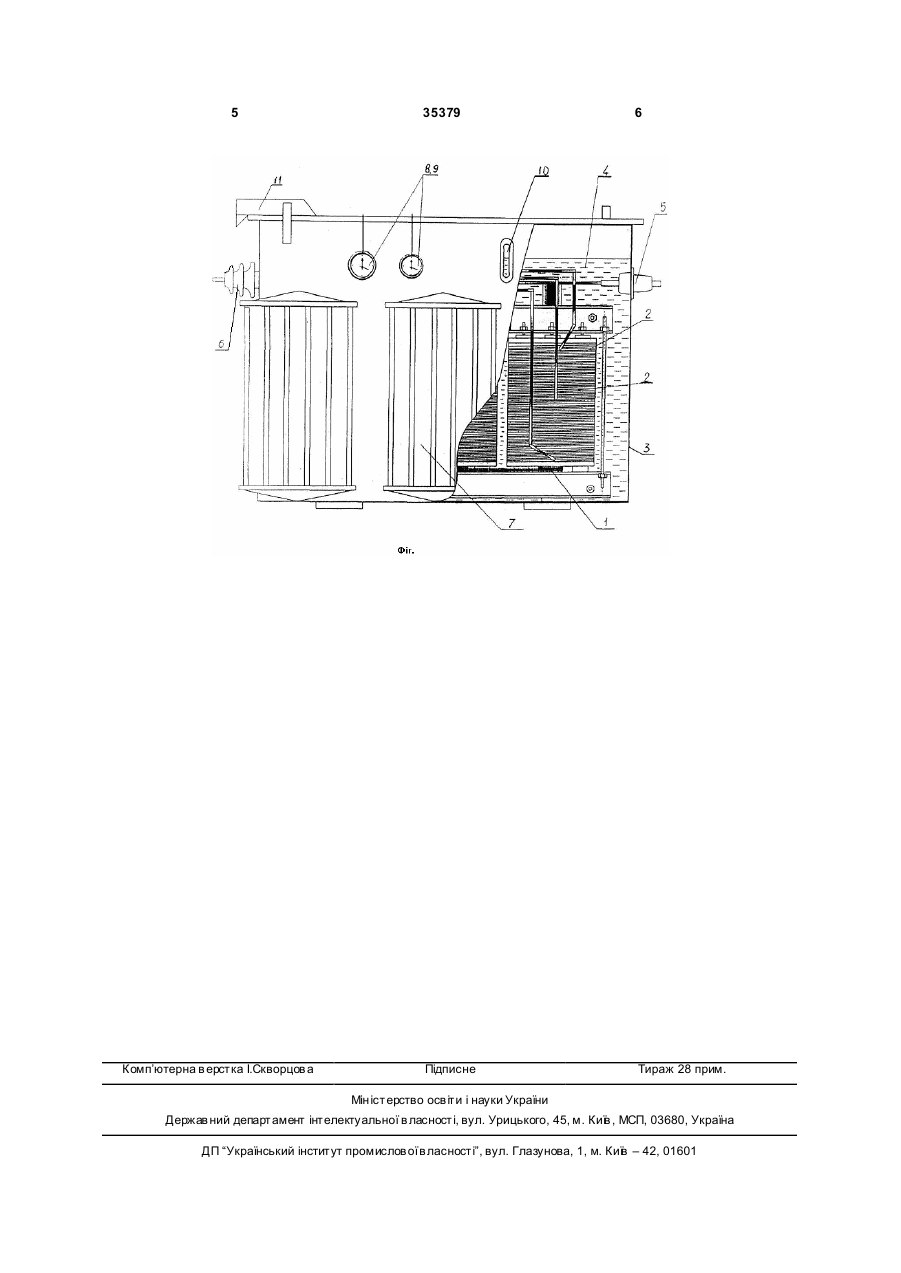

1. Трансформатор, що містить магнітопровід із насадженими на його стрижні обмотками, розташований у баку, заповненому діелектричною 3 35379 лишнього середовища не повинне перевищува ти 60°С (клас «А»), 125°С (клас «Н») (ДЕРЖСТАНДАРТ 11677-85 «Трансформатори силові. Загальні технічні умови). Відомий трансформатор, що містить герметичний бак для рідини, магнітопровід, розташований у баку, безліч обмоток, розташованих на каркасі й діелектричну рідину, що оточує каркас і витки обмотки, яка представляє собою суміш речовин, що містять третинні спирти із групами від 4 до 8 атомів вуглецю, водень і –СН3 групи, що утворять кільця [див. опис до патенту США №2837724, НК 336-58, опубл. 03.06.58]. Використання рідини зазначеної сполуки поліпшує опір рідини, що охолоджує, до окислювання, підвищує діелектричні властивості рідини. Однак зазначена рідина відноситься до рідких діелектриків типу «Совтол», яка становить значну небезпеку для людини й у цей час за згодою між багатьма країнами заборонена для використання. Найбільш близьким технічним рішенням до рішення, що заявляють, по призначенню, технічній сутності й результату, що досягають, при використанні є трансформатор, що містить розташований у баку, заповненому діелектричною рідиною, магнітопровід із насадженими на його стрижні обмотками [див. Шевців А.В. Констр уювання трансформаторів. -М.: Госэнергоиздат, 1959, 367с]. Однак, як і описані вище, згаданий трансформатор не допускає підвищення температури окремих елементів вище 105-125°С. Тому метою пропонованого технічного рішення є підвищення надійності пристрою шляхом підвищення нагрівостійкості. В основу корисної моделі поставлена задача поліпшення трансформатора, у якому, внаслідок виконання електроізоляції з полімерних і композиційних матеріалів на основі кремній органічного лаку в сполученні з негорючою й нетоксичною діелектричною рідиною, отриманий новий технічний результат, який полягає в підвищенні рівня електричної міцності ізоляції. За рахунок цього забезпечується підвищення припустимої температури перегріву трансформатора, надійна робота трансформатора, збільшується строк його роботи й навантажувальна здатність трансформатора. Поставлена задача вирішується тим, що у відомому трансформаторі, який містить магнітопровід із насадженими на його стрижні обмотками, розташований у баку, заповненому діелектричною рідиною, відповідно до корисної моделі, електроізоляція виконана з полімерних і композиційних матеріалів на основі кремній органічного лаку в сполученні з негорючою і нетоксичною діелектричною рідиною. Відповідно до корисної моделі, в якості електроізоляції використаний електроізоляційний матеріал з нагрівостійкостю до 180-200°С. Відповідно до корисної моделі, (0,85-0,9) об’єму бака у вихідному стані заповнено деталями трансформатора й силіконовою діелектричною рідиною, що о холоджує. Як видно з викладу сутності технічного рішення, що заявляється, воно відрізняється від прототипу, і, отже, є новим. 4 Відомий електроізоляційний матеріал [див. опис до патенту РФ №2210826, М.кл. Н01У 7/28, опубл. 20.08.2008], що містить полімерний матеріал і добавку, уведену в полімерний матеріал, що містить сполуку формули Rf-O2C(CH2)XCO 2-R’f, де Rf і R’f являє собою фторозаміщений аліфатичний ланцюг, а х- ціле число в інтервалі 9-18. Запропонований новий матеріал здатний знизити струм і витоки в умовах вологості, однак не вирішує проблеми пожежної небезпечності й стійкості до перегріву. Пропоноване рішення принципово відрізняється від відомих, оскільки забезпечує протипожежні властивості трансформатора й надійність роботи в умовах перегріву обмоток трансформатора до 160°С, у той час як трансформатори, заповнені мінеральним маслом або «совтолом» не допускають перегріву ви ще 65°С. Пропоноване рішення промислово застосовне, оскільки реалізовано в промисловому виробництві трансформаторів, а також має високі властивості з погляду пожежної безпеки й екології. Фіг. Загальний вид трансформатора. Магнітопровід 1 з насадженими на його стрижні обмотками 2 розміщений у герметичному баку 3, габаритні розміри якого не перевищують активної частини (магнітопровід із обмотками) масляного трансформатора. Бак 3 заповнений діелектричною рідиною 4, що о холоджує, Со фексил ТСЖ. Рідина Софексил, залита в бак 3 трансформатора, являє собою полідиметилсілоксановую рідину, що відноситься до класу найменш займистих трансформаторних рідин з температурою спалаху більше 300°С (температура спалаху трансформаторного масла становить 135°С. ДЕРЖСТАНДАРТ 982-80). Рідина не токсична, є гарним діелектриком і має протипожежний ефект. У баку 3 над охолодною рідиною (0,1-0,15) об’єму вільні, забезпечуючи розширення діелектричної рідини при нагріванні. На торцевих стінках бака 3 установлені уведення низької напруги 5 і високої напруги 6. На бічних стінках бака 3 розміщені охолоджувачі 7. На баку розміщені датчики 8 тиску, температури 9 і покажчик 10 рівня діелектричної рідини. Бак має запобіжний клапан 11. Обмотки 2 включають електроізоляційний матеріал класу нагрівостійкості „Н” або 220. Як видно з викладу сутності технічного рішення, що заявляється, пропонований трансформатор має просту конструкцію, використання охолодної рідини «Софексил ТСЖ» у сполученні з нагрівостойкою електроізоляцією забезпечує високі . протипожежні властивості трансформатора, дозволяє експлуатувати трансформатор як при дуже низьких, так і при дуже високих температурах, допускаючи перегрів обмоток до 165°С. Експлуатаційні витрати на обслуговування таких трансформаторів нижче, ніж масляних, оскільки передбачають значний об’єм для розширення рідини, що охолоджує, при перегріві трансформатора. Нетоксичність рідини, щоохолоджує, дозволяє використовува ти трансформатор у всіх сферах діяльності людини, тому що не представляє погрози для здоров’я людей. 5 Комп’ютерна в ерстка І.Скворцов а 35379 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
