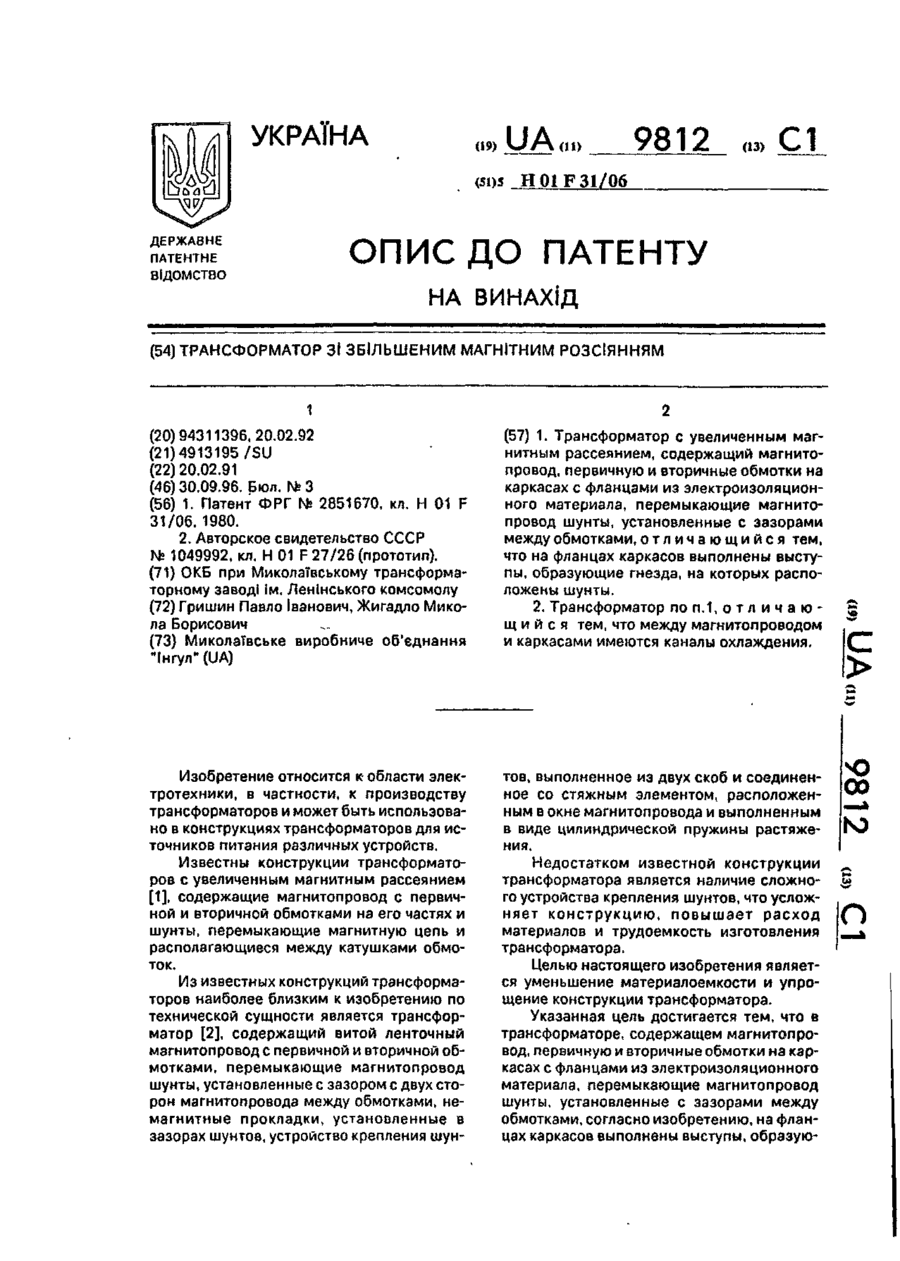

Трансформатор зі збільшеним магнітним розсіянням

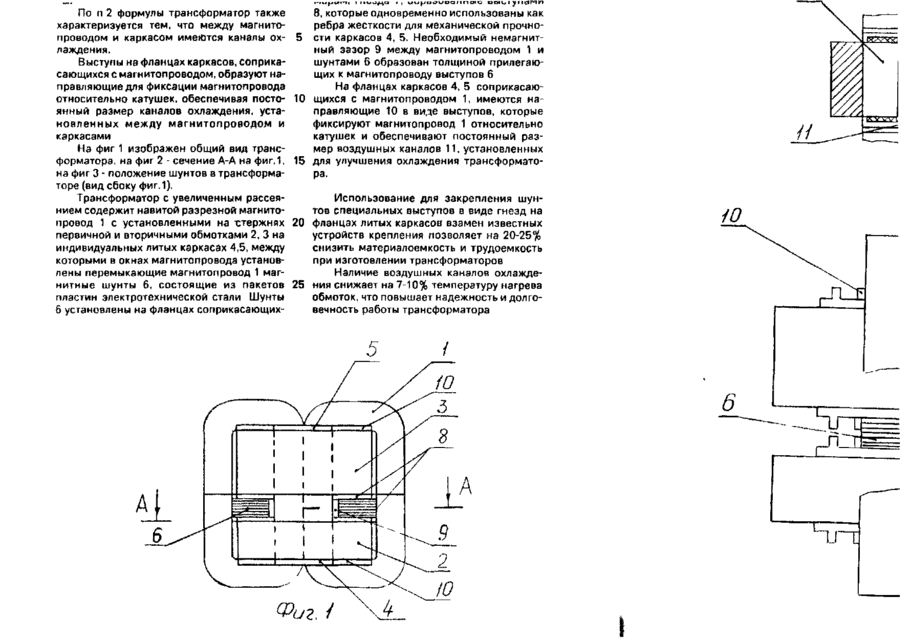

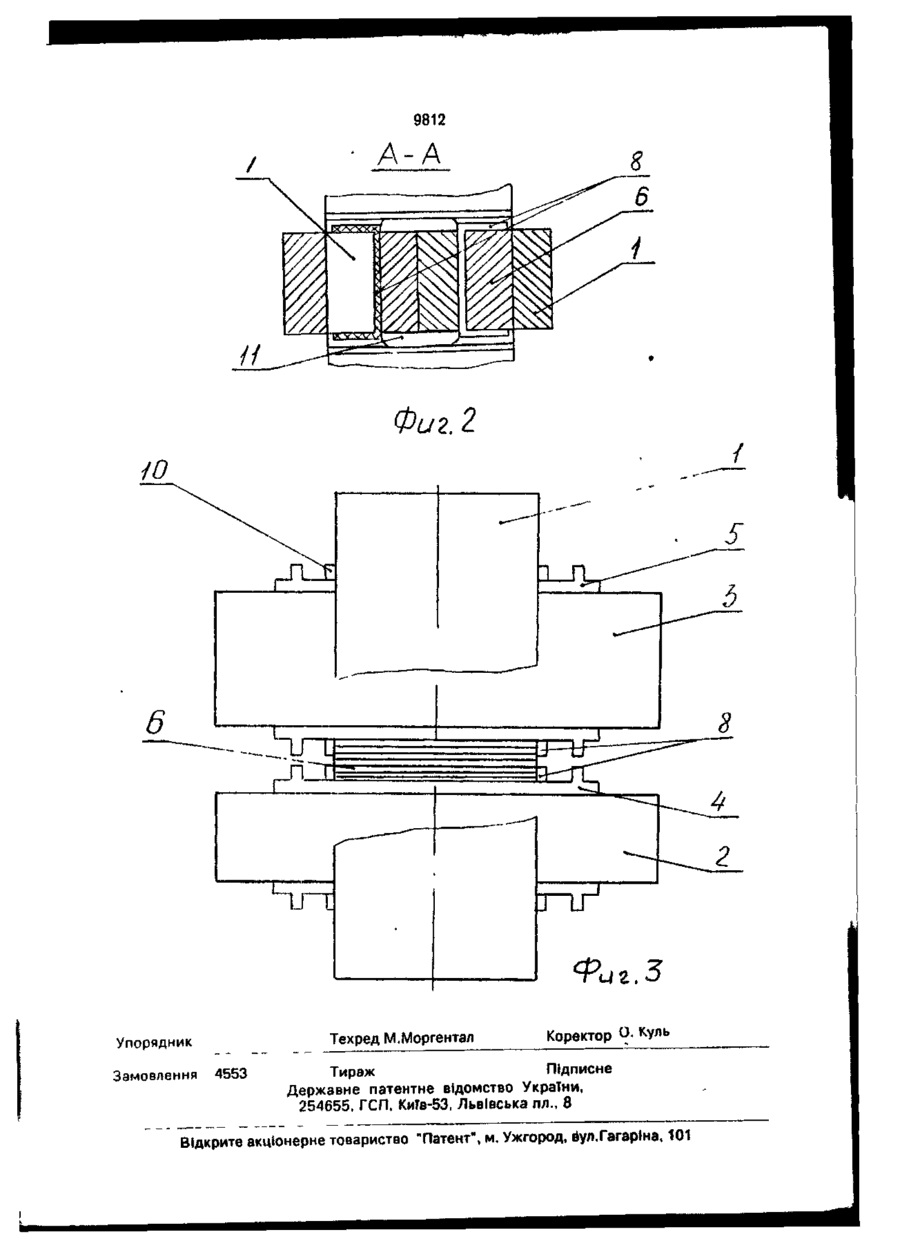

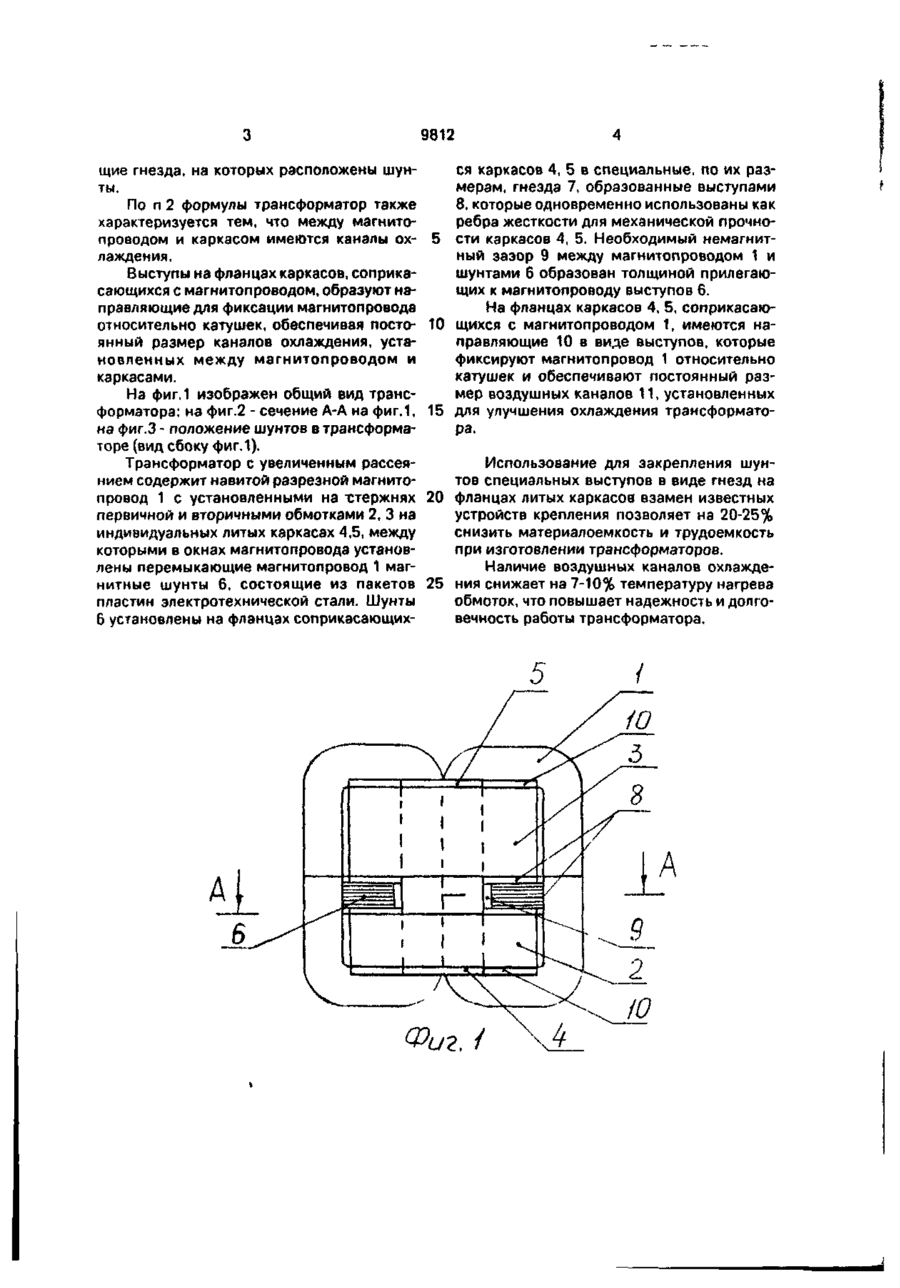

1. Трансформатор с увеличенным магнитным рассеянием, содержащий магнитопровод, первичную и вторичные обмотки на каркасах с фланцами из электроизоляционного материала, перемыкающие магнитопровод шунты, установленные с зазорами между обмотками, о т л и ч а ю щ и й с я тем, что на фланцах каркасов выполнены выступы, образующие гнезда, на которых расположены шунты. 2. Трансформатор по п. 1 , о т л и ч а ю щ и й с я тем, что между магнитопроводом и каркасами имеются каналы охлаждения. тов, выполненное из двух скоб и соединенное со стяжным элементом, расположенным в окне магнитопровода и выполненным в виде цилиндрической пружины растяжения. Недостатком известной конструкции трансформатора является наличие сложного устройства крепления шунтов, что усложняет конструкцию, повышает расход материалов и трудоемкость изготовления трансформатора. Целью настоящего изобретения является уменьшение материалоемкости и упрощение конструкции трансформатора. Указанная цель достигается тем, что в трансформаторе, содержащем магнитопровод, первичную и вторичные обмотки на каркасах с фланцами из электроизоляционного материала, перемыкающие магнитопровод шунты, установленные с зазорами между обмотками, согласно изобретению, на фланцах каркасов выполнены выступы, образую 00 ю ы О 9812 щие гнезда, на которых расположены шунты. По п 2 формулы трансформатор также характеризуется тем, что между магнитопроводом и каркасом имеются каналы ох- 5 лаждения. Выступы на фланцах каркасов, соприкасающихся с магнитопроводом, образуют направляющие для фиксации магнитопровода относительно катушек, обеспечивая посто- 10 янный размер каналов охлаждения, установленных между магнитопроводом и каркасами. На фиг.1 изображен общий вид трансформатора; на фиг.2 - сечение А-А на фиг.1, 15 на фиг.З - положение шунтов в трансформаторе (вид сбоку фиг.1). Трансформатор с увеличенным рассеянием содержит навитой разрезной магнитопровод 1 с установленными на хтержнях 20 первичной и вторичными обмотками 2, 3 на индивидуальных литых каркасах 4,5, между которыми в окнах магнитопровода установлены перемыкающие магнитопровод 1 магнитные шунты 6, состоящие из пакетов 25 пластин электротехнической стали. Шунты 6 установлены на фланцах соприкасающих ся каркасов 4, 5 в специальные, по их размерам, гнезда 7, образованные выступами 8, которые одновременно использованы как ребра жесткости для механической прочности каркасов 4, 5. Необходимый немагнитный зазор 9 между магнитопроводом 1 и шунтами 6 образован толщиной прилегающих к магнитопроводу выступов 6. На фланцах каркасов 4, 5, соприкасающихся с магнитопроводом 1, имеются направляющие 10 в виде выступов, которые фиксируют магнитопровод 1 относительно катушек и обеспечивают постоянный размер воздушных каналов 11, установленных для улучшения охлаждения трансформатора. Использование для закрепления шунтов специальных выступов в виде гнезд на фланцах литых каркасов взамен известных устройств крепления позволяет на 20-25% снизить материалоемкость и трудоемкость при изготовлении трансформаторов. Наличие воздушных каналов охлаждения снижает на 7-10% температуру нагрева обмоток, что повышает надежность и долговечность работы трансформатора. V/ Ґ 1 1 1 1 1 1—!—1 ^ у " / Г" \ 1 L 1 £ \ Фиг. 4 ІА \і /о Фиг.1 иг, Техред М.Моргентал Упорядник Замовлення 4553 Коректор 9 ! Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
