Барабан шахтопідйомної машини

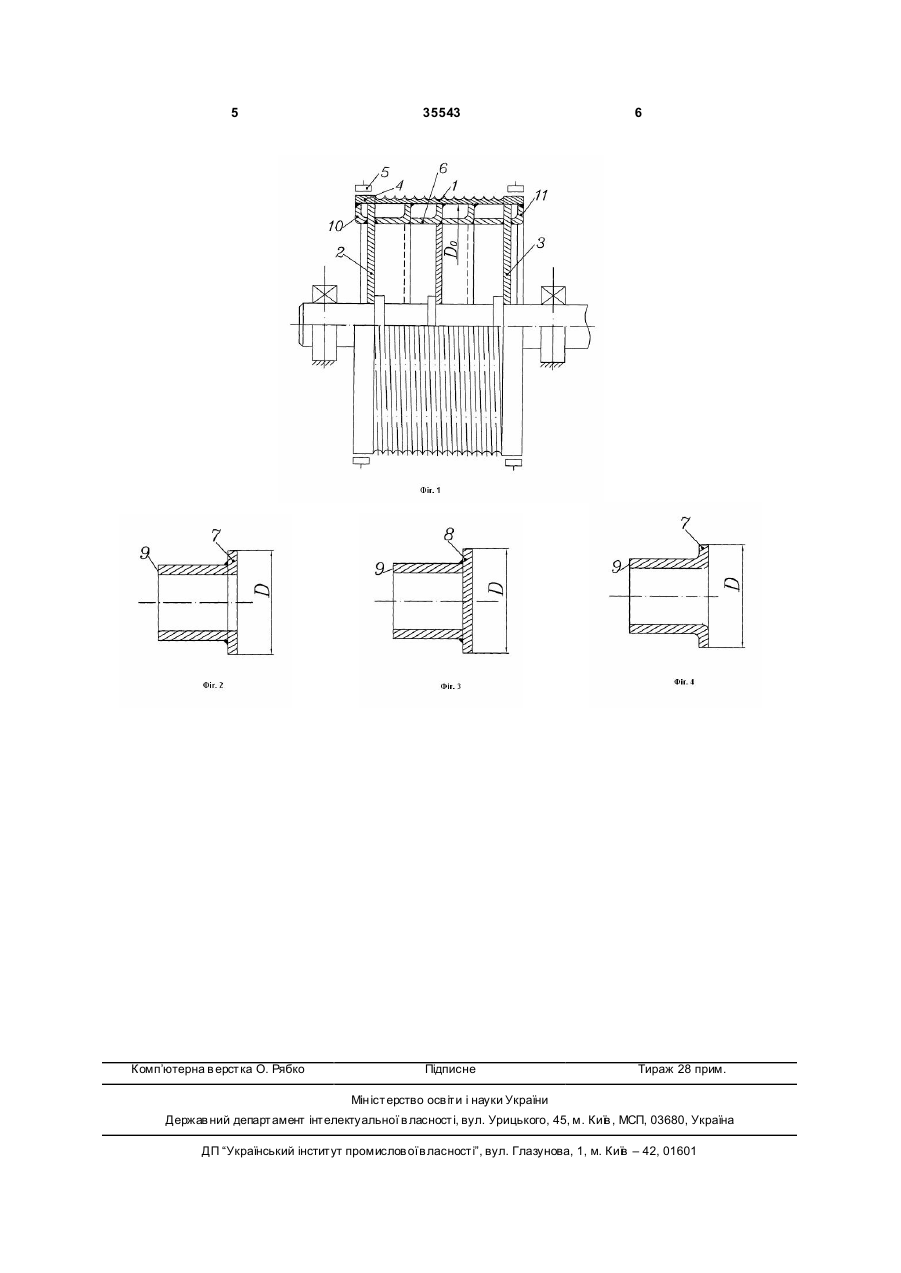

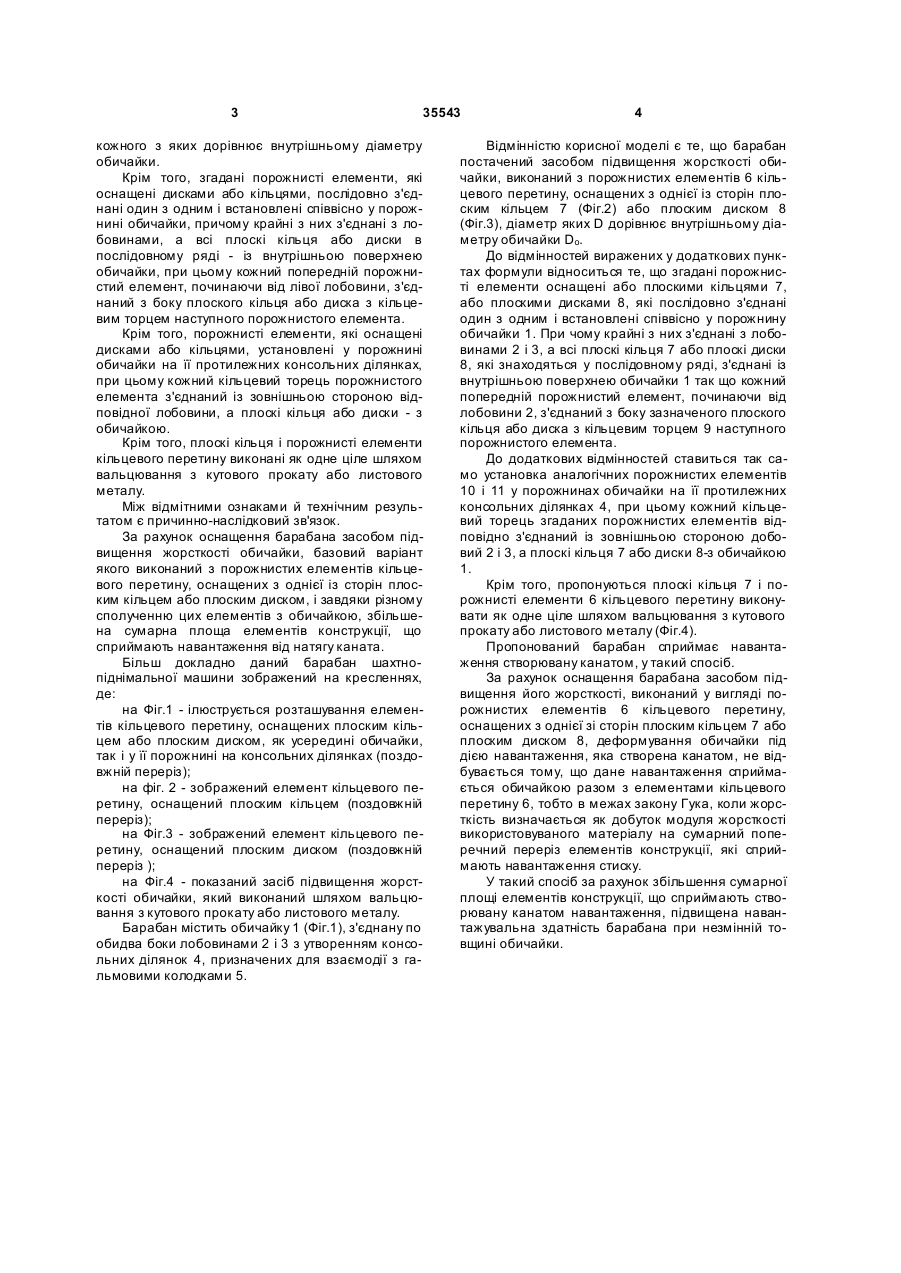

1. Барабан шахтопідйомної машини, що містить обичайку, з'єднану по обидва боки з лобовинами з утворенням консольних ділянок, призначених для взаємодії з гальмовими колодками, який відрізняє ться тим, що він оснащений засобом підвищення жорсткості обичайки, виконаним з порожнистих елементів кільцевого перерізу, які з однією із сторін оснащені плоским кільцем або диском, зовнішній діаметр кожного з яких дорівнює внутрішньому діаметру обичайки. U 2 (19) 1 3 35543 кожного з яких дорівнює внутрішньому діаметру обичайки. Крім того, згадані порожнисті елементи, які оснащені дисками або кільцями, послідовно з'єднані один з одним і встановлені співвісно у порожнині обичайки, причому крайні з них з'єднані з лобовинами, а всі плоскі кільця або диски в послідовному ряді - із внутрішньою поверхнею обичайки, при цьому кожний попередній порожнистий елемент, починаючи від лівої лобовини, з'єднаний з боку плоского кільця або диска з кільцевим торцем наступного порожнистого елемента. Крім того, порожнисті елементи, які оснащені дисками або кільцями, установлені у порожнині обичайки на її протилежних консольних ділянках, при цьому кожний кільцевий торець порожнистого елемента з'єднаний із зовнішньою стороною відповідної лобовини, а плоскі кільця або диски - з обичайкою. Крім того, плоскі кільця і порожнисті елементи кільцевого перетину виконані як одне ціле шляхом вальцювання з кутового прокату або листового металу. Між відмітними ознаками й технічним результатом є причинно-наслідковий зв'язок. За рахунок оснащення барабана засобом підвищення жорсткості обичайки, базовий варіант якого виконаний з порожнистих елементів кільцевого перетину, оснащених з однієї із сторін плоским кільцем або плоским диском, і завдяки різному сполученню цих елементів з обичайкою, збільшена сумарна площа елементів конструкції, що сприймають навантаження від натягу каната. Більш докладно даний барабан шахтнопіднімальної машини зображений на кресленнях, де: на Фіг.1 - ілюструється розташування елементів кільцевого перетину, оснащених плоским кільцем або плоским диском, як усередині обичайки, так і у її порожнині на консольних ділянках (поздовжній переріз); на фіг. 2 - зображений елемент кільцевого перетину, оснащений плоским кільцем (поздовжній переріз); на Фіг.3 - зображений елемент кільцевого перетину, оснащений плоским диском (поздовжній переріз ); на Фіг.4 - показаний засіб підвищення жорсткості обичайки, який виконаний шляхом вальцювання з кутового прокату або листового металу. Барабан містить обичайку 1 (Фіг.1), з'єднану по обидва боки лобовинами 2 і 3 з утворенням консольних ділянок 4, призначених для взаємодії з гальмовими колодками 5. 4 Відмінністю корисної моделі є те, що барабан постачений засобом підвищення жорсткості обичайки, виконаний з порожнистих елементів 6 кільцевого перетину, оснащених з однієї із сторін плоским кільцем 7 (Фіг.2) або плоским диском 8 (Фіг.3), діаметр яких D дорівнює внутрішньому діаметру обичайки Do. До відмінностей виражених у додаткових пунктах формули відноситься те, що згадані порожнисті елементи оснащені або плоскими кільцями 7, або плоскими дисками 8, які послідовно з'єднані один з одним і встановлені співвісно у порожнину обичайки 1. При чому крайні з них з'єднані з лобовинами 2 і 3, а всі плоскі кільця 7 або плоскі диски 8, які знаходяться у послідовному ряді, з'єднані із внутрішньою поверхнею обичайки 1 так що кожний попередній порожнистий елемент, починаючи від лобовини 2, з'єднаний з боку зазначеного плоского кільця або диска з кільцевим торцем 9 наступного порожнистого елемента. До додаткових відмінностей ставиться так само установка аналогічних порожнистих елементів 10 і 11 у порожнинах обичайки на її протилежних консольних ділянках 4, при цьому кожний кільцевий торець згаданих порожнистих елементів відповідно з'єднаний із зовнішньою стороною добовий 2 і 3, а плоскі кільця 7 або диски 8-з обичайкою 1. Крім того, пропонуються плоскі кільця 7 і порожнисті елементи 6 кільцевого перетину виконувати як одне ціле шляхом вальцювання з кутового прокату або листового металу (Фіг.4). Пропонований барабан сприймає навантаження створювану канатом, у такий спосіб. За рахунок оснащення барабана засобом підвищення його жорсткості, виконаний у вигляді порожнистих елементів 6 кільцевого перетину, оснащених з однієї зі сторін плоским кільцем 7 або плоским диском 8, деформування обичайки під дією навантаження, яка створена канатом, не відбувається тому, що дане навантаження сприймається обичайкою разом з елементами кільцевого перетину 6, тобто в межах закону Гука, коли жорсткість визначається як добуток модуля жорсткості використовуваного матеріалу на сумарний поперечний переріз елементів конструкції, які сприймають навантаження стиску. У такий спосіб за рахунок збільшення сумарної площі елементів конструкції, що сприймають створювану канатом навантаження, підвищена навантажувальна здатність барабана при незмінній товщині обичайки. 5 Комп’ютерна в ерстка О. Рябко 35543 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
