Формула / Реферат

Пристрій для гасіння пожежі, що містить транспортний засіб з димовим трактом, установлені на ньому резервуар для води, водяний насос і гідролінії подачі води до вогнища, який відрізняється тим, що він додатково оснащений другим транспортним засобом з димовим трактом, з резервуаром для води, водяним насосом і гідролініями, принаймні двома димовими кулями з основами, зв'язаними з транспортними засобами розкосами і газолініями - з димовими трактами, поливачем водою, з'єднаним з основами димових куль тягами, а гідролініями - з водяними насосами, причому у поливачі водою виконані отвори в бік вогнища, в димових трактах транспортних засобів установлені заслінки, з'єднані з одними кінцями додаткових тросів, другі кінці яких - з рукоятками дистанційного керування, а резервуари для води розміщені на візках, причіплених до транспортних засобів.

Текст

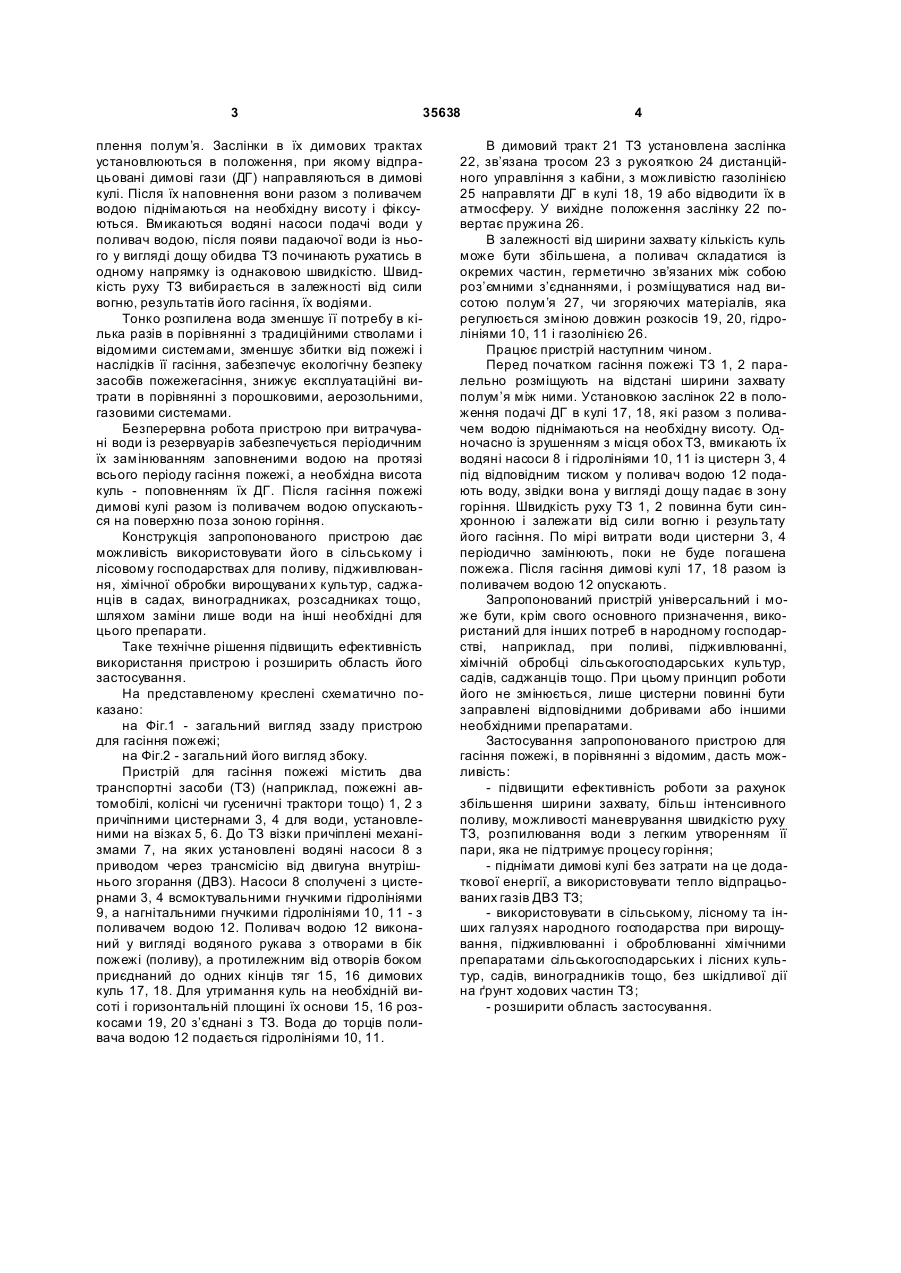

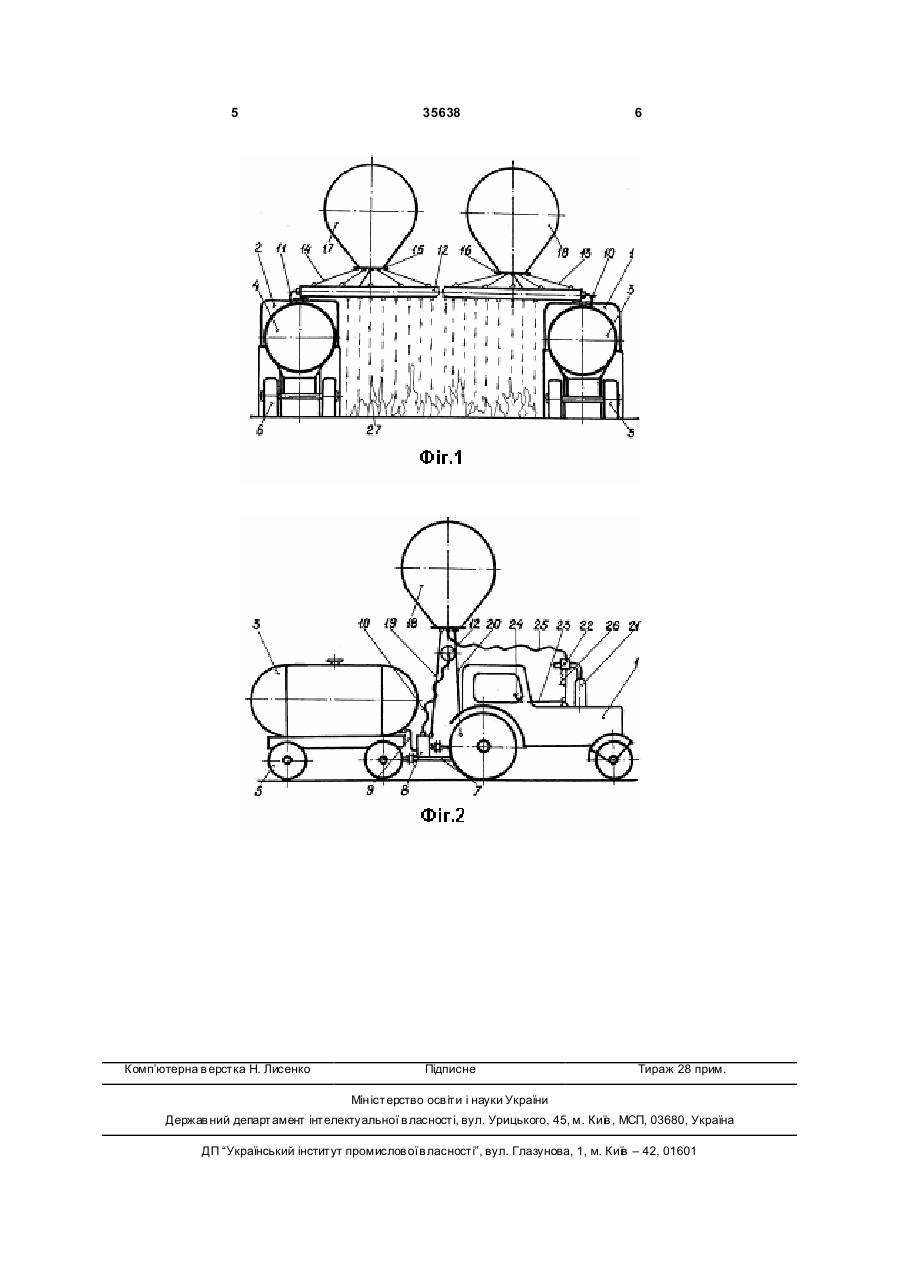

Пристрій для гасіння пожежі, що містить транспортний засіб з димовим трактом, установлені на ньому резервуар для води, водяний насос і гідролінії подачі води до вогнища, який відрізняється тим, що він додатково оснащений другим 3 35638 плення полум’я. Заслінки в їх димових трактах установлюються в положення, при якому відпрацьовані димові гази (ДГ) направляються в димові кулі. Після їх наповнення вони разом з поливачем водою піднімаються на необхідну висоту і фіксуються. Вмикаються водяні насоси подачі води у поливач водою, після появи падаючої води із нього у вигляді дощу обидва ТЗ починають рухатись в одному напрямку із однаковою швидкістю. Швидкість руху ТЗ вибирається в залежності від сили вогню, результатів його гасіння, їх водіями. Тонко розпилена вода зменшує її потребу в кілька разів в порівнянні з традиційними стволами і відомими системами, зменшує збитки від пожежі і наслідків її гасіння, забезпечує екологічну безпеку засобів пожежегасіння, знижує експлуатаційні витрати в порівнянні з порошковими, аерозольними, газовими системами. Безперервна робота пристрою при витрачувані води із резервуарів забезпечується періодичним їх замінюванням заповненими водою на протязі всього періоду гасіння пожежі, а необхідна висота куль - поповненням їх ДГ. Після гасіння пожежі димові кулі разом із поливачем водою опускаються на поверхню поза зоною горіння. Конструкція запропонованого пристрою дає можливість використовувати його в сільському і лісовому господарствах для поливу, підживлювання, хімічної обробки вирощувани х культур, саджанців в садах, виноградниках, розсадниках тощо, шляхом заміни лише води на інші необхідні для цього препарати. Таке технічне рішення підвищить ефективність використання пристрою і розширить область його застосування. На представленому креслені схематично показано: на Фіг.1 - загальний вигляд ззаду пристрою для гасіння пожежі; на Фіг.2 - загальний його вигляд збоку. Пристрій для гасіння пожежі містить два транспортні засоби (ТЗ) (наприклад, пожежні автомобілі, колісні чи гусеничні трактори тощо) 1, 2 з причіпними цистернами 3, 4 для води, установленими на візках 5, 6. До ТЗ візки причіплені механізмами 7, на яких установлені водяні насоси 8 з приводом через трансмісію від двигуна внутрішнього згорання (ДВЗ). Насоси 8 сполучені з цистернами 3, 4 всмоктувальними гнучкими гідролініями 9, а нагнітальними гнучкими гідролініями 10, 11 - з поливачем водою 12. Поливач водою 12 виконаний у вигляді водяного рукава з отворами в бік пожежі (поливу), а протилежним від отворів боком приєднаний до одних кінців тяг 15, 16 димових куль 17, 18. Для утримання куль на необхідній висоті і горизонтальній площині їх основи 15, 16 розкосами 19, 20 з’єднані з ТЗ. Вода до торців поливача водою 12 подається гідролініями 10, 11. 4 В димовий тракт 21 ТЗ установлена заслінка 22, зв’язана тросом 23 з рукояткою 24 дистанційного управління з кабіни, з можливістю газолінією 25 направляти ДГ в кулі 18, 19 або відводити їх в атмосферу. У вихідне положення заслінку 22 повертає пружина 26. В залежності від ширини захвату кількість куль може бути збільшена, а поливач складатися із окремих частин, герметично зв’язаних між собою роз’ємними з’єднаннями, і розміщуватися над висотою полум’я 27, чи згоряючих матеріалів, яка регулюється зміною довжин розкосів 19, 20, гідролініями 10, 11 і газолінією 26. Працює пристрій наступним чином. Перед початком гасіння пожежі ТЗ 1, 2 паралельно розміщують на відстані ширини захвату полум’я між ними. Установкою заслінок 22 в положення подачі ДГ в кулі 17, 18, які разом з поливачем водою піднімаються на необхідну висоту. Одночасно із зрушенням з місця обох ТЗ, вмикають їх водяні насоси 8 і гідролініями 10, 11 із цистерн 3, 4 під відповідним тиском у поливач водою 12 подають воду, звідки вона у вигляді дощу падає в зону горіння. Швидкість руху ТЗ 1, 2 повинна бути синхронною і залежати від сили вогню і результату його гасіння. По мірі витрати води цистерни 3, 4 періодично замінюють, поки не буде погашена пожежа. Після гасіння димові кулі 17, 18 разом із поливачем водою 12 опускають. Запропонований пристрій універсальний і може бути, крім свого основного призначення, використаний для інших потреб в народному господарстві, наприклад, при поливі, підживлюванні, хімічній обробці сільськогосподарських культур, садів, саджанців тощо. При цьому принцип роботи його не змінюється, лише цистерни повинні бути заправлені відповідними добривами або іншими необхідними препаратами. Застосування запропонованого пристрою для гасіння пожежі, в порівнянні з відомим, дасть можливість: - підвищити ефективність роботи за рахунок збільшення ширини захвату, більш інтенсивного поливу, можливості маневрування швидкістю руху ТЗ, розпилювання води з легким утворенням її пари, яка не підтримує процесу горіння; - піднімати димові кулі без затрати на це додаткової енергії, а використовувати тепло відпрацьованих газів ДВЗ ТЗ; - використовувати в сільському, лісному та інших галузях народного господарства при вирощування, підживлюванні і оброблюванні хімічними препаратами сільськогосподарських і лісних культур, садів, виноградників тощо, без шкідливої дії на ґрунт ходових частин ТЗ; - розширити область застосування. 5 Комп’ютерна в ерстка Н. Лисенко 35638 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Fire-extinguishing device

Автори англійською

Baranov Andrii Viktorovych, Bozhok Arkadii Mykhailovych

Назва патенту російською

Устройство для тушения пожара

Автори російською

Баранов Андрей Викторович, Божок Аркадий Михайлович

МПК / Мітки

МПК: A62C 13/00

Мітки: гасіння, пожежі, пристрій
