Пристрій для гасіння пожежі

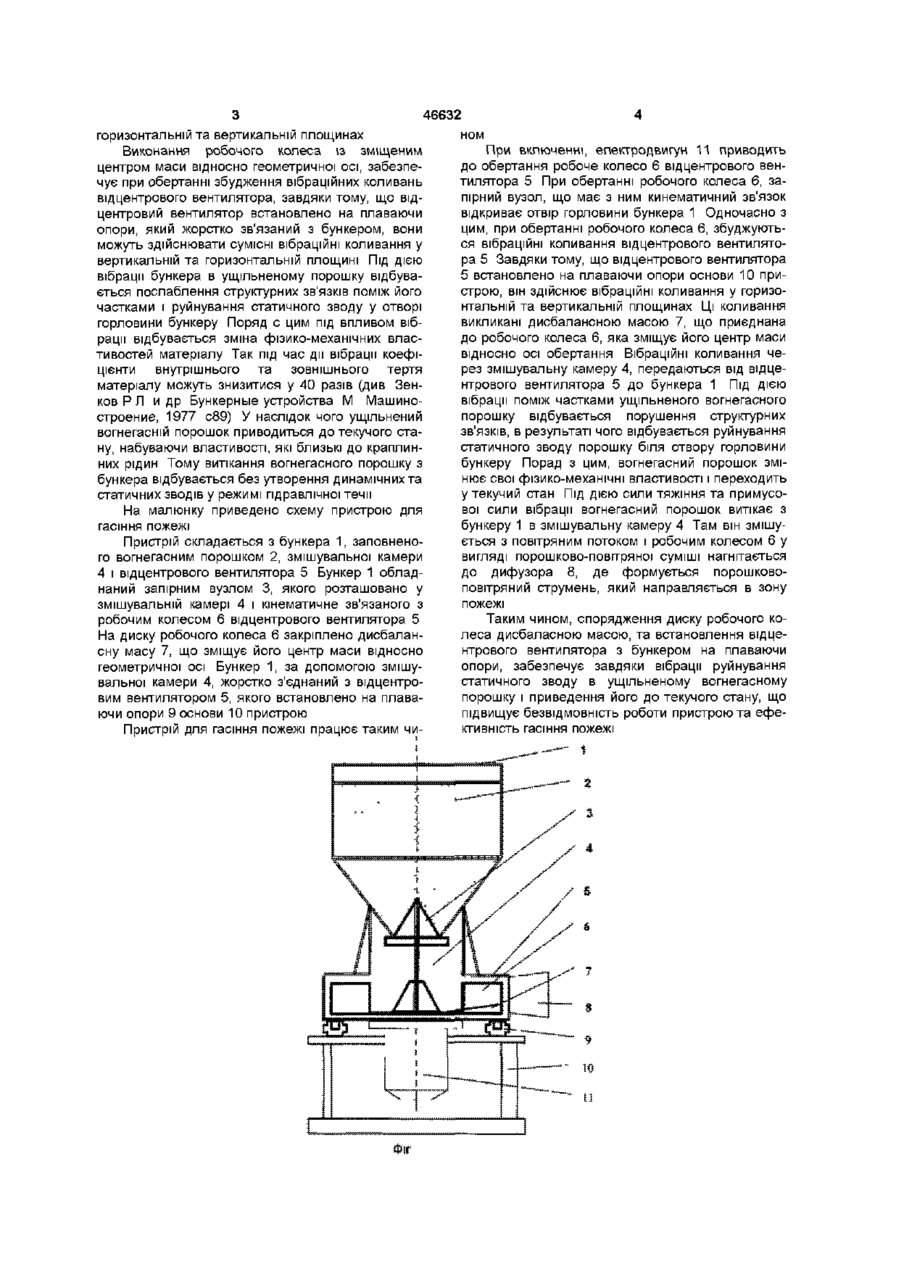

Пристрій для гасіння пожежі, який містить бункер із вогнегасним порошком і відцентровий вен тилятор, які жорстко скріплені поміж собою, який відрізняється тим, що робоче колесо відцентрового вентилятора оснащене дисбалансною масою для зміщення центра маси відносно його геометричної осі, а відцентровий вентилятор жорстко скріплений через змішувальну камеру з бункером, установлений на плаваючі опори основи пристрою для надання вібраційних коливань у горизонтальній та вертикальній площинах ВІДОМІ пристрої для гасіння пожежі вогнегасними порошковими складами, у яких робочий газ одержують під час гасіння пожежі (див Авт св №589432 М Кп 2 Е 21 F 5/00 1978 Бюл №3, Авт св №1652610 М К л 2 Е 2 1 F 5/00 1991 Бюл №20) У цих пристроях джерелом стиснутого газу є повітродувні машини осьового типу Принцип дії заснований на тім, що при включенні, повітродувна машина створює швидкісний напір повітря в проточній частині пристрою У проточну частину, що виконує функції змішувальної камери, подається вогнегасний порошок, де він захоплюється потоком повітря й у виді порошково-повітряного струменя направляється у вогнище горіння Недоліком цих пристроїв є мала концентрація порошку в потоці повітря, що не перевищує 30кг/кг (див Зенков РЛ и др Машины непрерывного транспорта М Машиностроение, 1987 с 344-345) Поряд з тим, установки порошкового пожежегасіння, що мають джерело стиснутого газу забезпечують траспортування порошку з концентрациєю 120-150 кг/кг (див Исавнин Н В Средства порошкового пожаротушения М Сройиздат, 1983 с 16) ся, або буде відбуватися у неповному його обсязі Це викликано тим, що дрібнофракційні сипкі матеріали, до яких відносяться вогнегасні порошки, при витіканні з бункерів утворюють динамічні та статичні зводи в отворі конічної горловини бункера (див Рогинский Г А Дозирование сипучих материалов М Химия, 1978 с 22-29) Виникнення зводів, особливо статичних, негативно впливає на процес витікання вогнегасного порошку з бункеру пристрою Так, у разі створення статичного зводу відбувається закупорювання отвору горловини, при цьому витікання вогнегасного порошку з бункера стає неможливим Тому при гасінні пожежі, припинення витікання вогнегасного порошку з бункеру оцінюється як відмова пристрою у роботі Найбільш близьким аналогом до об'єкту, що замовляється, обраного в якості прототипа є пристрій для гасіння пожежі, який містить бункер з вогнегасним порошком, змішувальну камеру, відцентровий вентилятор (див SU №1755820 А1 А 62 С 35/68, 1992 Бюл №31) Недоліком цього пристрою є низька ефективність дм при гасінні пожеж, пов'язаної з відсутністю засобу підготовки ущільненого порошку до текучого стану Тому після спрацьовування може статися, що витікання порошку з бункера не відбудеть До основи винаходу поставлено задачу щодо підвищення ефективності пожежегасіння та надійності роботи пристрою для гасіння шляхом приведення ущільненого вогнегасного порошку до текучого стану, що усуне утворення дінамічних та статичних зводів у отворі горловини бункеру і забезпечить безперервне витікання порошку, в наслідок чого підвищиться безвідмовність його роботи Поставлена задача вирішується тим, що в пристрої для гасіння пожежі, що містить бункер з вогнегасним порошком і відцентровий вентилятор, жорстко скріплених поміж собою, робоче колесо відцентрового вентилятора споряджене дисбаласною масою для зміщення центра маси відносно його геометрічної осі, а відцентрового вентилятора жорстко скріпленого через змішувальну камеру з бункером встановлено на плаваючи опори основи пристрою для придания вібраційних коливань у со (О (О 46632 горизонтальній та вертикальній площинах Виконання робочого колеса із зміщеним центром маси відносно геометричної осі, забезпечує при обертанні збудження вібраційних коливань відцентрового вентилятора, завдяки тому, що відцентровий вентилятор встановлено на плаваючи опори, який жорстко зв'язаний з бункером, вони можуть здійснювати сумісні вібраційні коливання у вертикальній та горизонтальній площині Під дією вібрації бункера в ущільненому порошку відбувається послаблення структурних зв'язків поміж його частками і руйнування статичного зводу у отворі горловини бункеру Поряд с цим під впливом вібрації відбувається зміна фізико-механічних властивостей матеріалу Так під час дії вібрації коефіцієнти внутрішнього та зовнішнього тертя матеріалу можуть знизитися у 40 разів (див Зенков Р Л и др Бункерные устройства М Машиностроение, 1977 с89) У наслідок чого ущільнений вогнегасній порошок приводиться до текучого стану, набуваючи властивості, які близькі до краплинних рідин Тому витікання вогнегасного порошку з бункера відбувається без утворення динамічних та статичних зводів у режимі гідравлічної течи На малюнку приведено схему пристрою для гасіння пожежі Пристрій складається з бункера 1, заповненого вогнегасним порошком 2, змішувальної камери 4 і відцентрового вентилятора 5 Бункер 1 обладнаний запірним вузлом 3, якого розташовано у змішувальній камері 4 і кінематичне зв'язаного з робочим колесом 6 відцентрового вентилятора 5 На диску робочого колеса 6 закріплено дисбалансну масу 7, що зміщує його центр маси відносно геометричної осі Бункер 1, за допомогою змішувальної камери 4, жорстко з'єднаний з відцентровим вентилятором 5, якого встановлено на плаваючи опори 9 основи 10 пристрою Пристрій для гасіння пожежі працює таким чи ном При включенні, електродвигун 11 приводить до обертання робоче колесо 6 відцентрового вентилятора 5 При обертанні робочого колеса б, запірний вузол, що має з ним кинематичний зв'язок відкриває отвір горловини бункера 1 Одночасно з цим, при обертанні робочого колеса 6, збуджуються вібраційні коливання відцентрового вентилятора 5 Завдяки тому, що відцентрового вентилятора 5 встановлено на плаваючи опори основи 10 пристрою, він здійснює вібраційні коливання у горизонтальній та вертикальній площинах Ці коливання викликані дисбалансною масою 7, що приєднана до робочого колеса 6, яка зміщує його центр маси відносно осі обертання Вібраційні коливання через змішувальну камеру 4, передаються від відцентрового вентилятора 5 до бункера 1 Під дією вібрації поміж частками ущільненого вогнегасного порошку відбувається порушення структурних зв'язків, В результаті чого відбувається руйнування статичного зводу порошку біля отвору горловини бункеру Порад з цим, вогнегасний порошок змінює свої фізико-механічні властивості і переходить у текучий стан Під дією сили тяжіння та примусової сили вібрації вогнегасний порошок витікає з бункеру 1 в змішувальну камеру 4 Там він змішується з повітряним потоком і робочим колесом 6 у вигляді порошково-повітряної суміші нагнітається до дифузора 8, де формується порошковоповітряний струмень, який направляється в зону пожежі Таким чином, спорядження диску робочого колеса дисбаласною масою, та встановлення відцентрового вентилятора з бункером на плаваючи опори, забезпечує завдяки вібрації руйнування статичного зводу в ущільненому вогнегасному порошку і приведення його до текучого стану, що підвищує безвідмовність роботи пристрою та ефективність гасіння пожежі 46632 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
