Штамп для відкритого об’ємного штампування з крученням

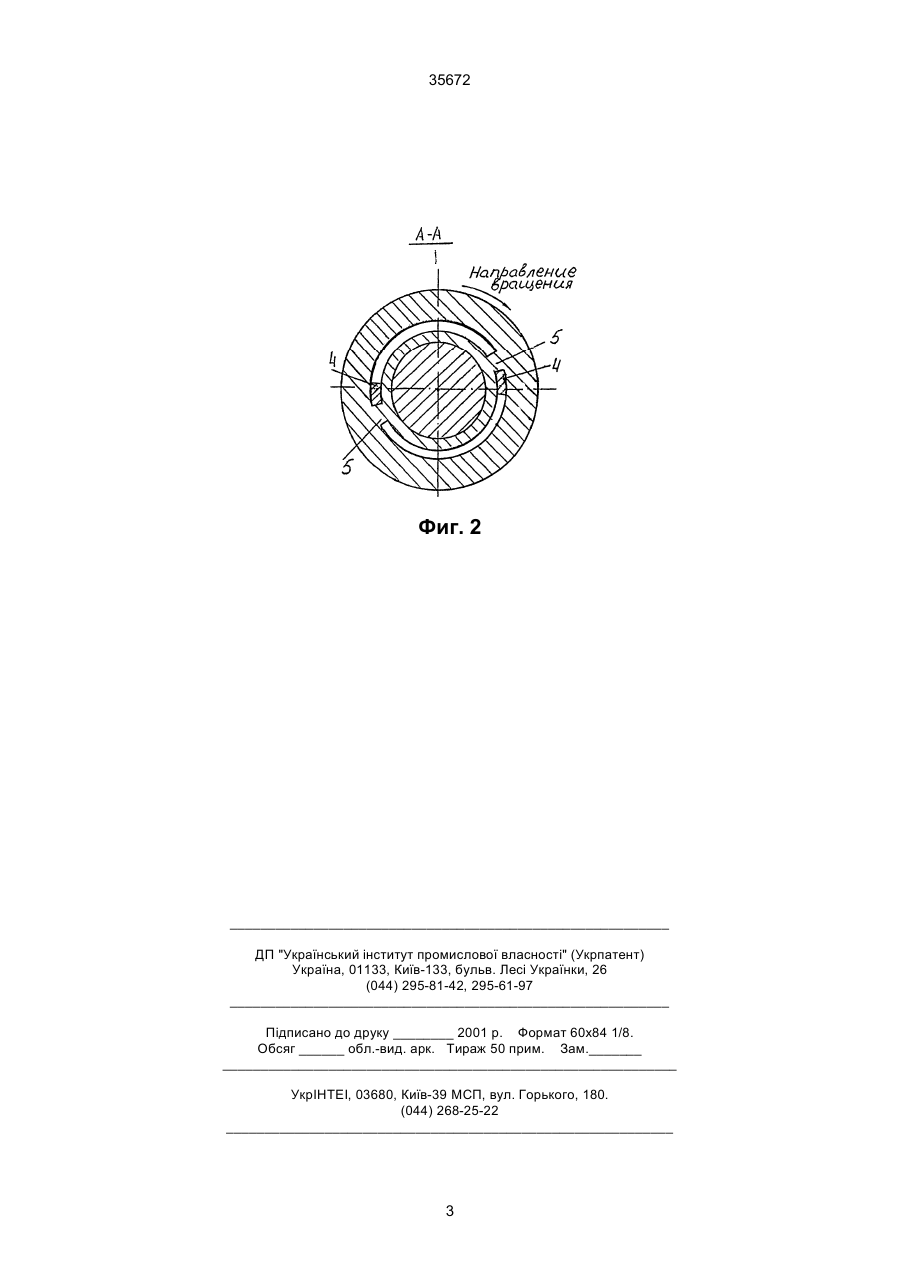

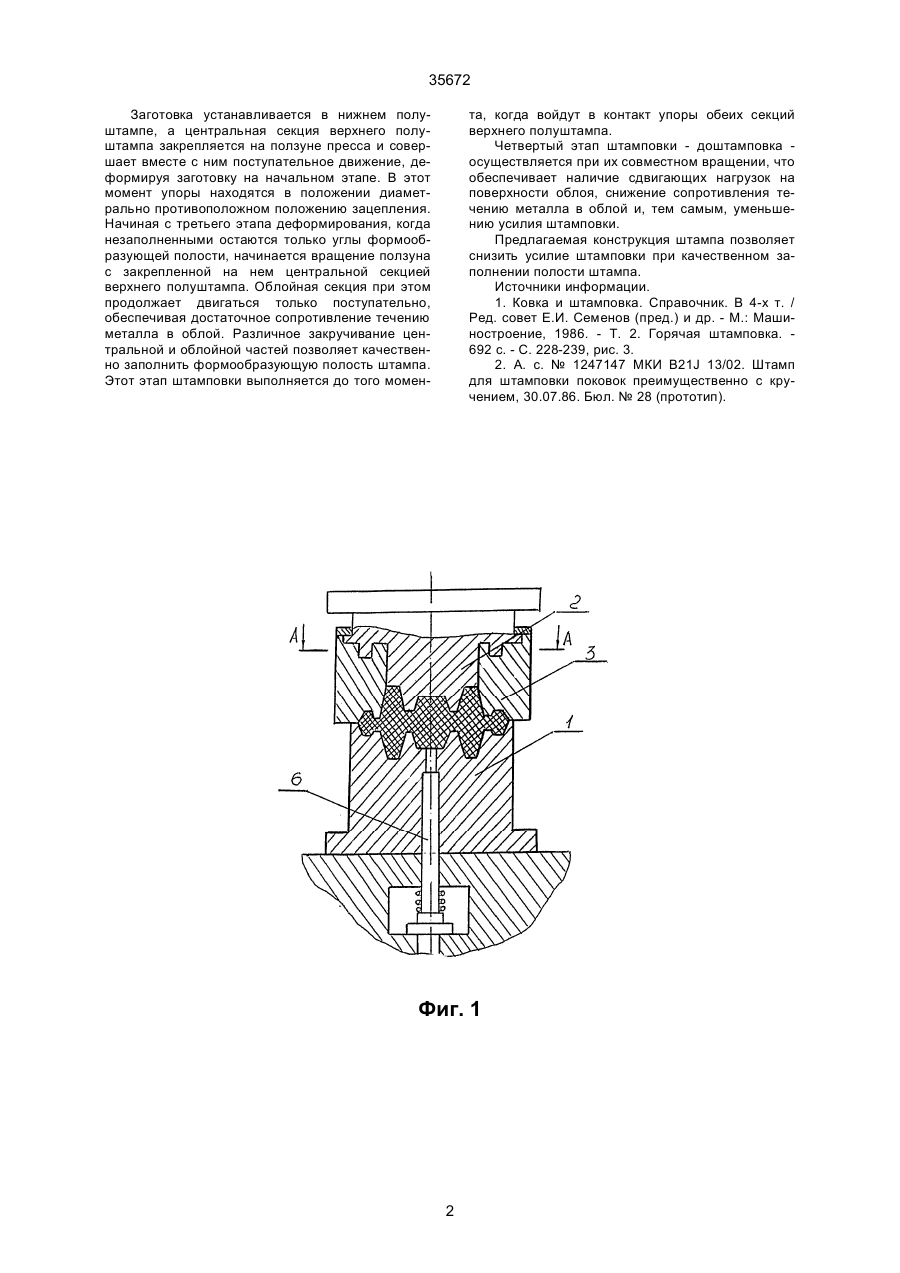

Штамп для открытой объемной штамповки с кручением, содержащий верхний и нижний полуштампы и подпружиненный выталкиватель, отличающийся тем, что верхний полуштамп выполнен из двух сооснык секций, центральной и облойной, сопряженных между собой с возможностью относительного вращения, причем центральная и облойная секции на определенном участке вращательного движения входят в зацепление друг с другом посредством упоров. (19) (21) 97031305 (22) 21.03.1997 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Марченко Віталій Леонідович, Шамарін Юрій Євгенович, Ковтун Віталій Васильович, Махер Авді Аль-Равашдех, JO (73) Марченко Віталій Леонідович, Шамарін Юрій Євгенович 35672 Заготовка устанавливается в нижнем полуштампе, а центральная секция верхнего полуштампа закрепляется на ползуне пресса и совершает вместе с ним поступательное движение, деформируя заготовку на начальном этапе. В этот момент упоры находятся в положении диаметрально противоположном положению зацепления. Начиная с третьего этапа деформирования, когда незаполненными остаются только углы формообразующей полости, начинается вращение ползуна с закрепленной на нем центральной секцией верхнего полуштампа. Облойная секция при этом продолжает двигаться только поступательно, обеспечивая достаточное сопротивление течению металла в облой. Различное закручивание центральной и облойной частей позволяет качественно заполнить формообразующую полость штампа. Этот этап штамповки выполняется до того момен та, когда войдут в контакт упоры обеих секций верхнего полуштампа. Четвертый этап штамповки - доштамповка осуществляется при их совместном вращении, что обеспечивает наличие сдвигающих нагрузок на поверхности облоя, снижение сопротивления течению металла в облой и, тем самым, уменьшению усилия штамповки. Предлагаемая конструкция штампа позволяет снизить усилие штамповки при качественном заполнении полости штампа. Источники информации. 1. Ковка и штамповка. Справочник. В 4-х т. / Ред. совет Е.И. Семенов (пред.) и др. - М.: Машиностроение, 1986. - Т. 2. Горячая штамповка. 692 с. - С. 228-239, рис. 3. 2. А. с. № 1247147 МКИ В21J 13/02. Штамп для штамповки поковок преимущественно с кручением, 30.07.86. Бюл. № 28 (прототип). Фиг. 1 2 35672 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
