Лабораторний апарат для одержання бітуму

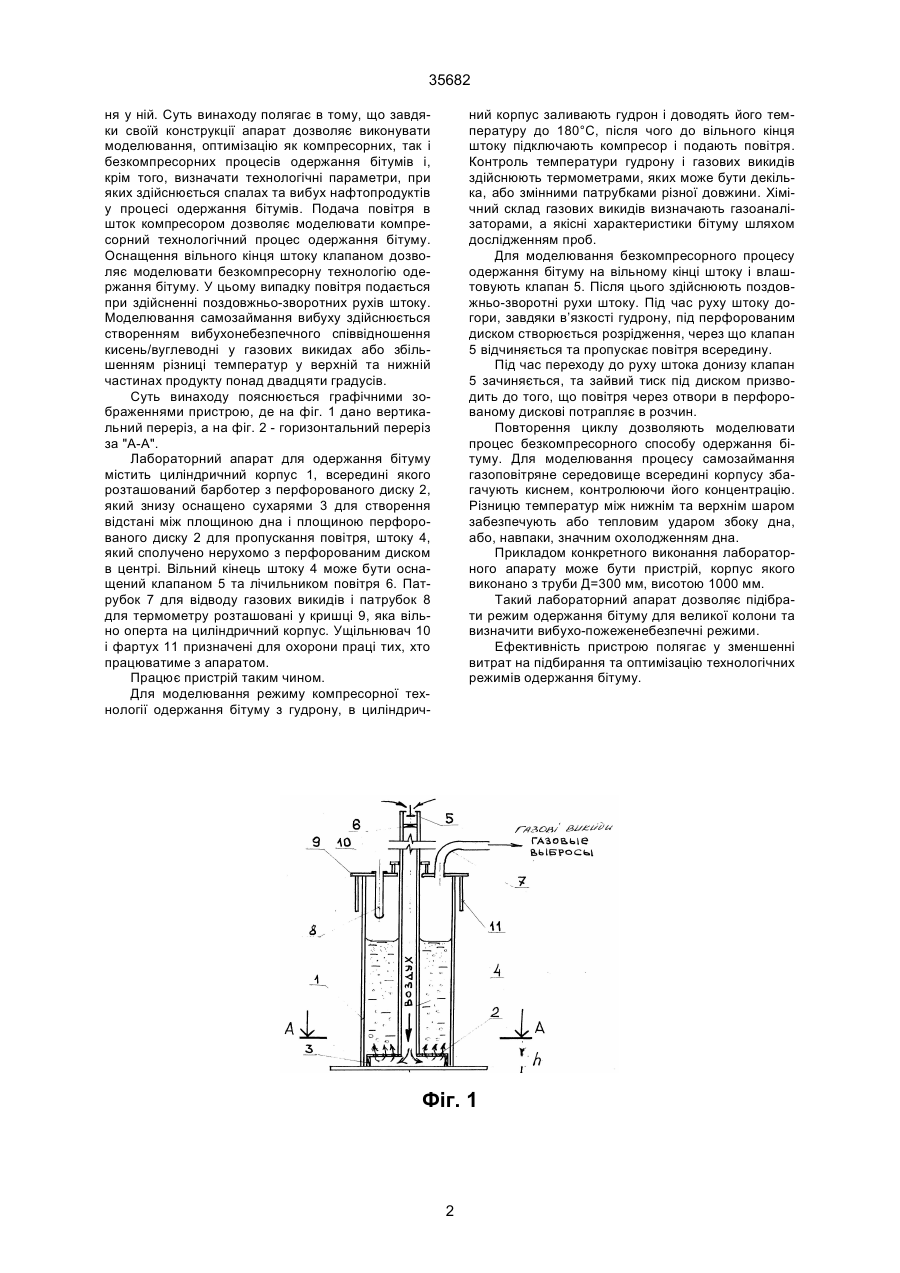

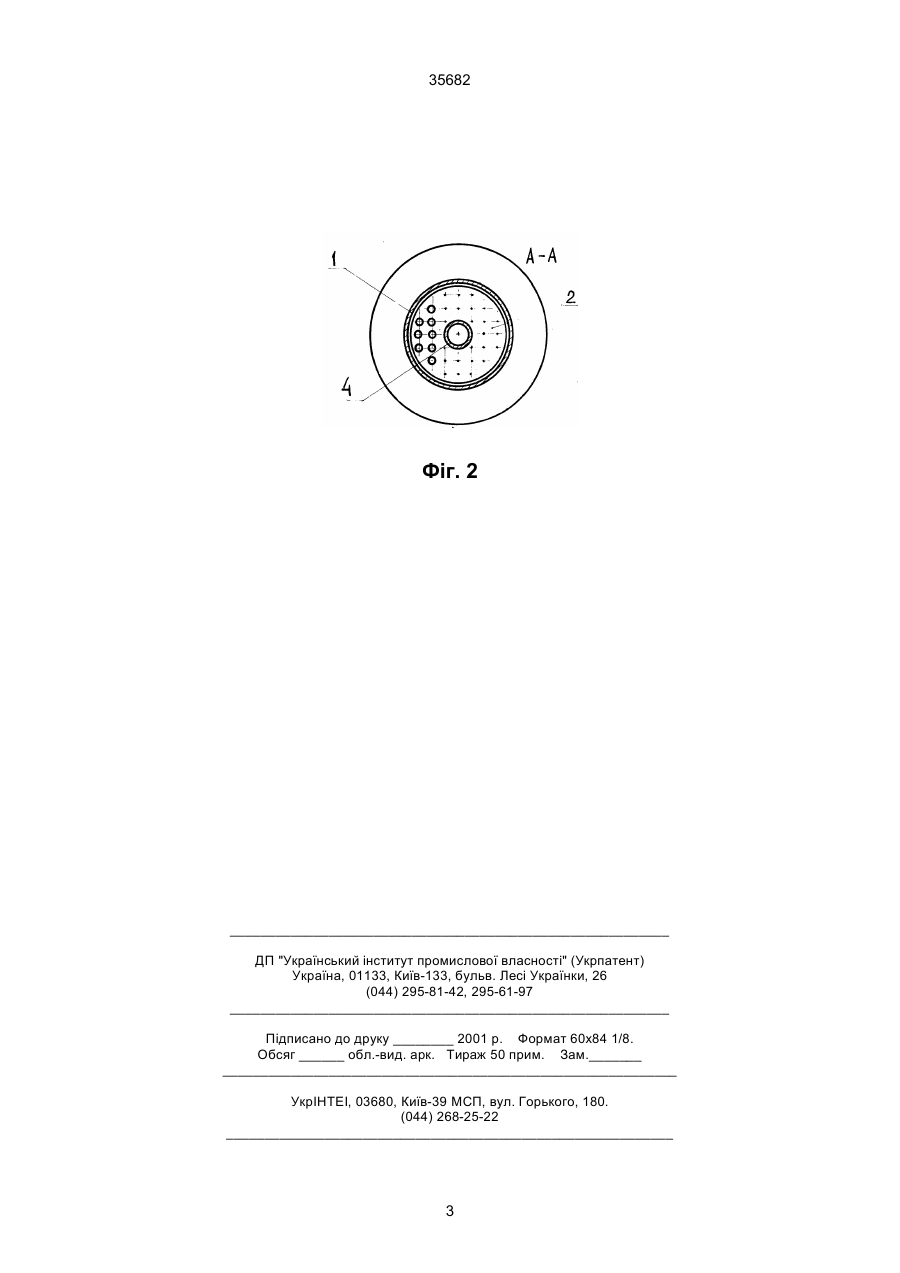

1. Лабораторний апарат для одержання бітуму, що містить циліндричний корпус, оснащений барботером для подання повітря та патрубком для відводу газових викидів, який відрізняється тим, що циліндричний корпус вгорі закрито кришкою, яка може зніматися, на якій розміщено патрубок 35682 ня у ній. Суть винаходу полягає в тому, що завдяки своїй конструкції апарат дозволяє виконувати моделювання, оптимізацію як компресорних, так і безкомпресорних процесів одержання бітумів і, крім того, визначати технологічні параметри, при яких здійснюється спалах та вибух нафтопродуктів у процесі одержання бітумів. Подача повітря в шток компресором дозволяє моделювати компресорний технологічний процес одержання бітуму. Оснащення вільного кінця штоку клапаном дозволяє моделювати безкомпресорну технологію одержання бітуму. У цьому випадку повітря подається при здійсненні поздовжньо-зворотних рухів штоку. Моделювання самозаймання вибуху здійснюється створенням вибухонебезпечного співвідношення кисень/вуглеводні у газових викидах або збільшенням різниці температур у верхній та нижній частинах продукту понад двадцяти градусів. Суть винаходу пояснюється графічними зображеннями пристрою, де на фіг. 1 дано вертикальний переріз, а на фіг. 2 - горизонтальний переріз за "А-А". Лабораторний апарат для одержання бітуму містить циліндричний корпус 1, всередині якого розташований барботер з перфорованого диску 2, який знизу оснащено сухарями 3 для створення відстані між площиною дна і площиною перфорованого диску 2 для пропускання повітря, штоку 4, який сполучено нерухомо з перфорованим диском в центрі. Вільний кінець штоку 4 може бути оснащений клапаном 5 та лічильником повітря 6. Патрубок 7 для відводу газових викидів і патрубок 8 для термометру розташовані у кришці 9, яка вільно оперта на циліндричний корпус. Ущільнювач 10 і фартух 11 призначені для охорони праці тих, хто працюватиме з апаратом. Працює пристрій таким чином. Для моделювання режиму компресорної технології одержання бітуму з гудрону, в циліндрич ний корпус заливають гудрон і доводять його температуру до 180°С, після чого до вільного кінця штоку підключають компресор і подають повітря. Контроль температури гудрону і газових викидів здійснюють термометрами, яких може бути декілька, або змінними патрубками різної довжини. Хімічний склад газових викидів визначають газоаналізаторами, а якісні характеристики бітуму шляхом дослідженням проб. Для моделювання безкомпресорного процесу одержання бітуму на вільному кінці штоку і влаштовують клапан 5. Після цього здійснюють поздовжньо-зворотні рухи штоку. Під час руху штоку догори, завдяки в’язкості гудрону, під перфорованим диском створюється розрідження, через що клапан 5 відчиняється та пропускає повітря всередину. Під час переходу до руху штока донизу клапан 5 зачиняється, та зайвий тиск під диском призводить до того, що повітря через отвори в перфорованому дискові потрапляє в розчин. Повторення циклу дозволяють моделювати процес безкомпресорного способу одержання бітуму. Для моделювання процесу самозаймання газоповітряне середовище всередині корпусу збагачують киснем, контролюючи його концентрацію. Різницю температур між нижнім та верхнім шаром забезпечують або тепловим ударом збоку дна, або, навпаки, значним охолодженням дна. Прикладом конкретного виконання лабораторного апарату може бути пристрій, корпус якого виконано з труби Д=300 мм, висотою 1000 мм. Такий лабораторний апарат дозволяє підібрати режим одержання бітуму для великої колони та визначити вибухо-пожеженебезпечні режими. Ефективність пристрою полягає у зменшенні витрат на підбирання та оптимізацію технологічних режимів одержання бітуму. Фіг. 1 2 35682 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
