Комплект регулюючих елементів

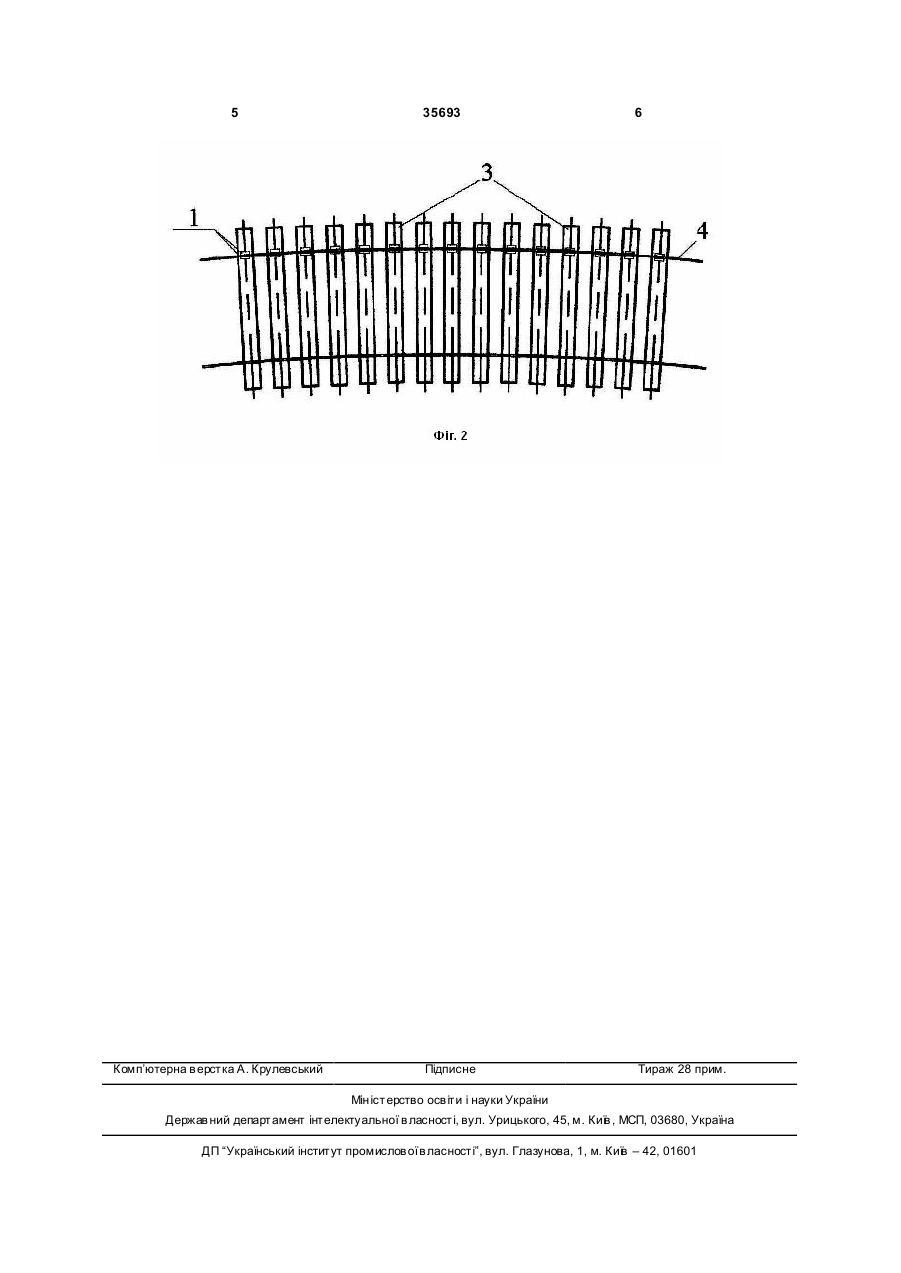

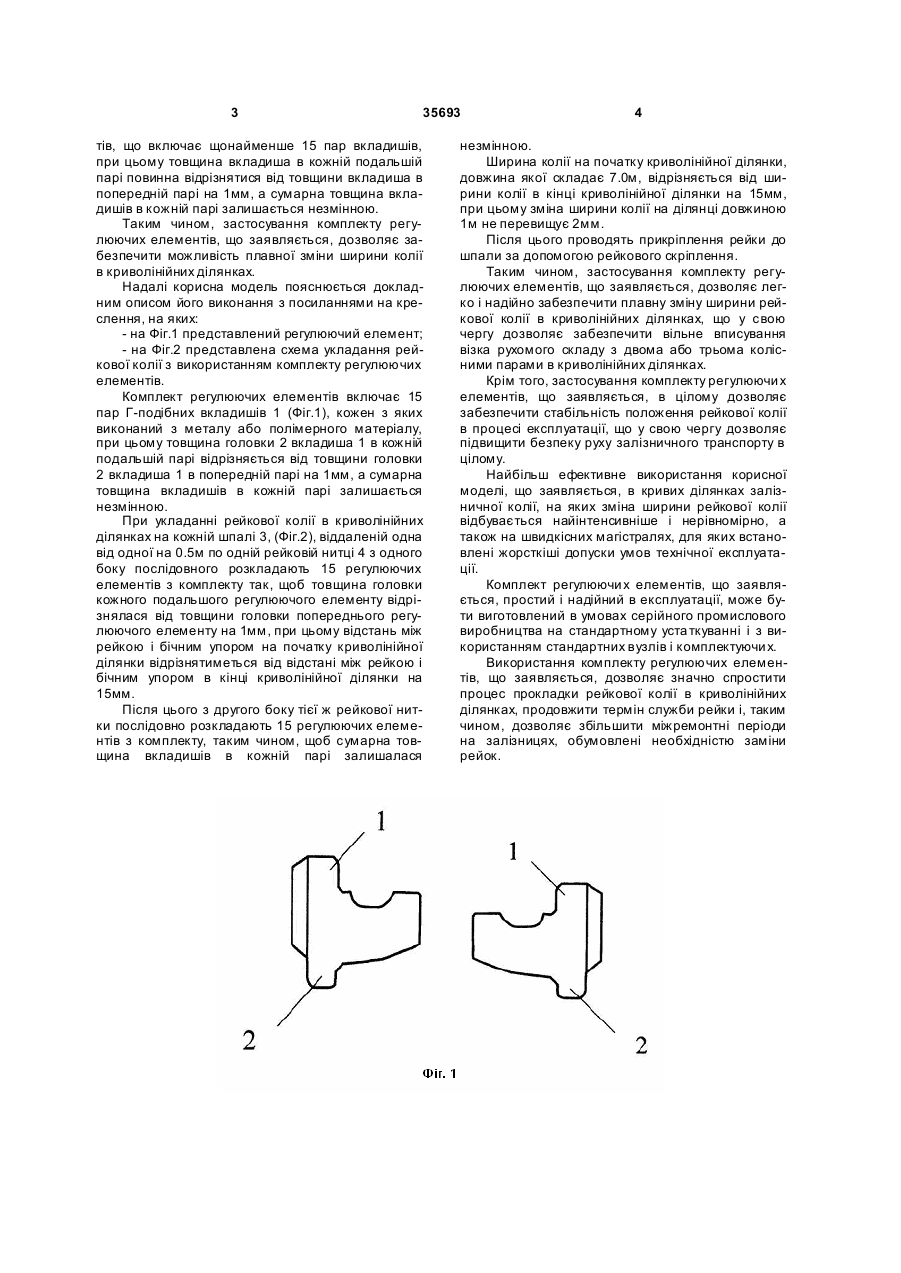

Комплект регулюючи х елементів, що складається з симетричних Г-подібних вкладишів, який відрізняє ться тим, що комплект складається з щонайменше 15 пар вкладишів, при цьому товщина головки вкладишів в кожній подальшій парі відрізняється від товщини головки вкладишів в попередній парі на 1 мм, а сумарна товщина головок вкладишів в кожній парі залишається незмінною. (19) (21) u200807464 (22) 30.05.2008 (24) 25.09.2008 (46) 25.09.2008, Бюл.№ 18, 2008 р. (72) ГУБАР ОЛЕКСІЙ ВАСИЛЬОВИЧ, UA, ЄВГЕН ВАСИЛЬОВИЧ, UA, ЦИГАНЕНКО ДИМИР ВЕНІАМІНОВИЧ, U A (73) ГУБАР ОЛЕКСІЙ ВАСИЛЬОВИЧ, UA, ЄВГЕН ВАСИЛЬОВИЧ, UA, ЦИГАНЕНКО 2 3 35693 тів, що включає щонайменше 15 пар вкладишів, при цьому товщина вкладиша в кожній подальшій парі повинна відрізнятися від товщини вкладиша в попередній парі на 1мм, а сумарна товщина вкладишів в кожній парі залишається незмінною. Таким чином, застосування комплекту регулюючих елементів, що заявляється, дозволяє забезпечити можливість плавної зміни ширини колії в криволінійних ділянках. Надалі корисна модель пояснюється докладним описом його виконання з посиланнями на креслення, на яких: - на Фіг.1 представлений регулюючий елемент; - на Фіг.2 представлена схема укладання рейкової колії з використанням комплекту регулюючих елементів. Комплект регулюючих елементів включає 15 пар Г-подібних вкладишів 1 (Фіг.1), кожен з яких виконаний з металу або полімерного матеріалу, при цьому товщина головки 2 вкладиша 1 в кожній подальшій парі відрізняється від товщини головки 2 вкладиша 1 в попередній парі на 1мм, а сумарна товщина вкладишів в кожній парі залишається незмінною. При укладанні рейкової колії в криволінійних ділянках на кожній шпалі 3, (Фіг.2), віддаленій одна від одної на 0.5м по одній рейковій нитці 4 з одного боку послідовного розкладають 15 регулюючих елементів з комплекту так, щоб товщина головки кожного подальшого регулюючого елементу відрізнялася від товщини головки попереднього регулюючого елементу на 1мм, при цьому відстань між рейкою і бічним упором на початку криволінійної ділянки відрізнятиметься від відстані між рейкою і бічним упором в кінці криволінійної ділянки на 15мм. Після цього з другого боку тієї ж рейкової нитки послідовно розкладають 15 регулюючих елементів з комплекту, таким чином, щоб сумарна товщина вкладишів в кожній парі залишалася 4 незмінною. Ширина колії на початку криволінійної ділянки, довжина якої складає 7.0м, відрізняється від ширини колії в кінці криволінійної ділянки на 15мм, при цьому зміна ширини колії на ділянці довжиною 1м не перевищує 2мм. Після цього проводять прикріплення рейки до шпали за допомогою рейкового скріплення. Таким чином, застосування комплекту регулюючих елементів, що заявляється, дозволяє легко і надійно забезпечити плавну зміну ширини рейкової колії в криволінійних ділянках, що у свою чергу дозволяє забезпечити вільне вписування візка рухомого складу з двома або трьома колісними парами в криволінійних ділянках. Крім того, застосування комплекту регулюючи х елементів, що заявляється, в цілому дозволяє забезпечити стабільність положення рейкової колії в процесі експлуатації, що у свою чергу дозволяє підвищити безпеку руху залізничного транспорту в цілому. Найбільш ефективне використання корисної моделі, що заявляється, в кривих ділянках залізничної колії, на яких зміна ширини рейкової колії відбувається найінтенсивніше і нерівномірно, а також на швидкісних магістралях, для яких встановлені жорсткіші допуски умов технічної експлуатації. Комплект регулюючи х елементів, що заявляється, простий і надійний в експлуатації, може бути виготовлений в умовах серійного промислового виробництва на стандартному уста ткуванні і з використанням стандартних вузлів і комплектуючи х. Використання комплекту регулюючих елементів, що заявляється, дозволяє значно спростити процес прокладки рейкової колії в криволінійних ділянках, продовжити термін служби рейки і, таким чином, дозволяє збільшити міжремонтні періоди на залізницях, обумовлені необхідністю заміни рейок. 5 Комп’ютерна в ерстка А. Крулевський 35693 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
