Комплект елементів для пломбування
Формула / Реферат

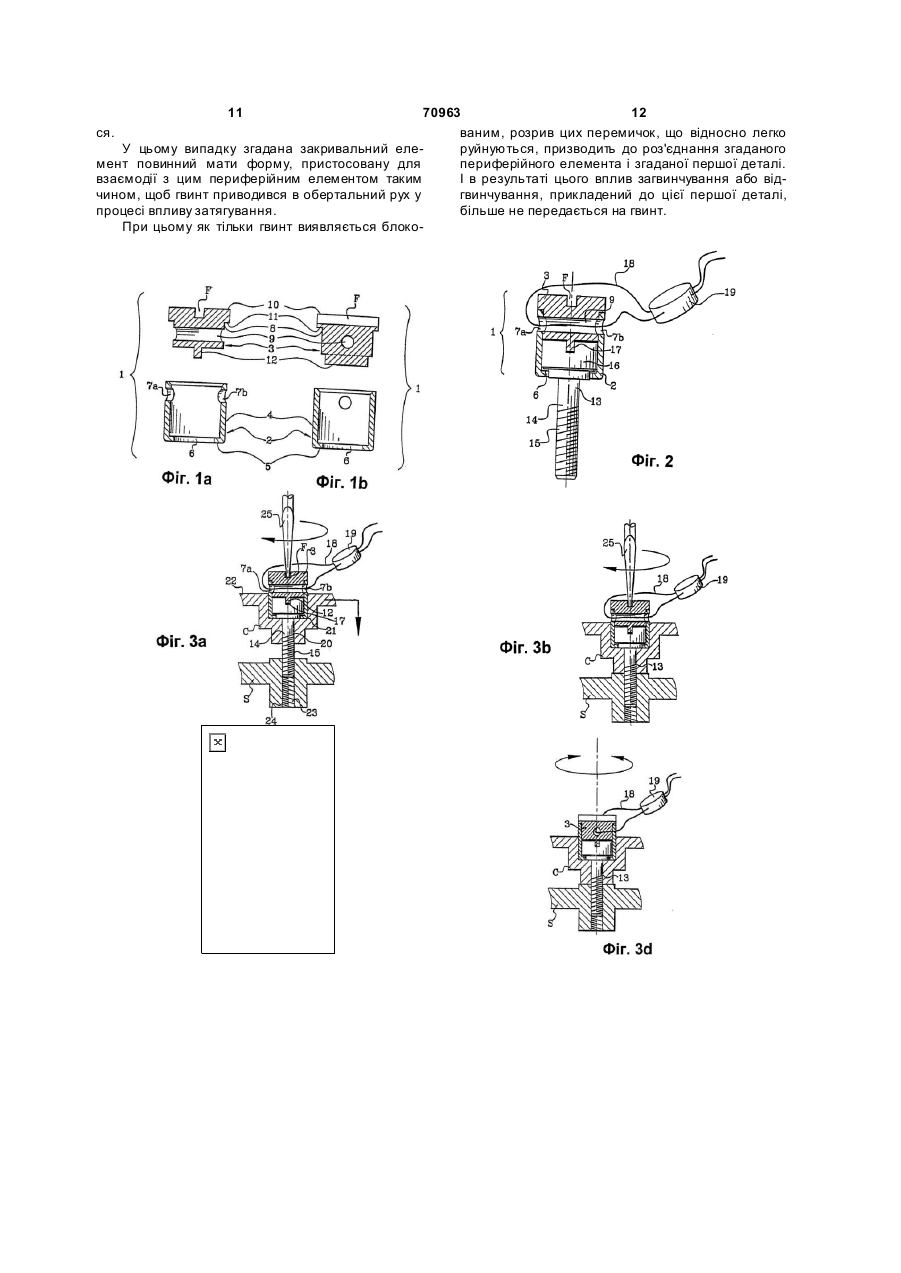

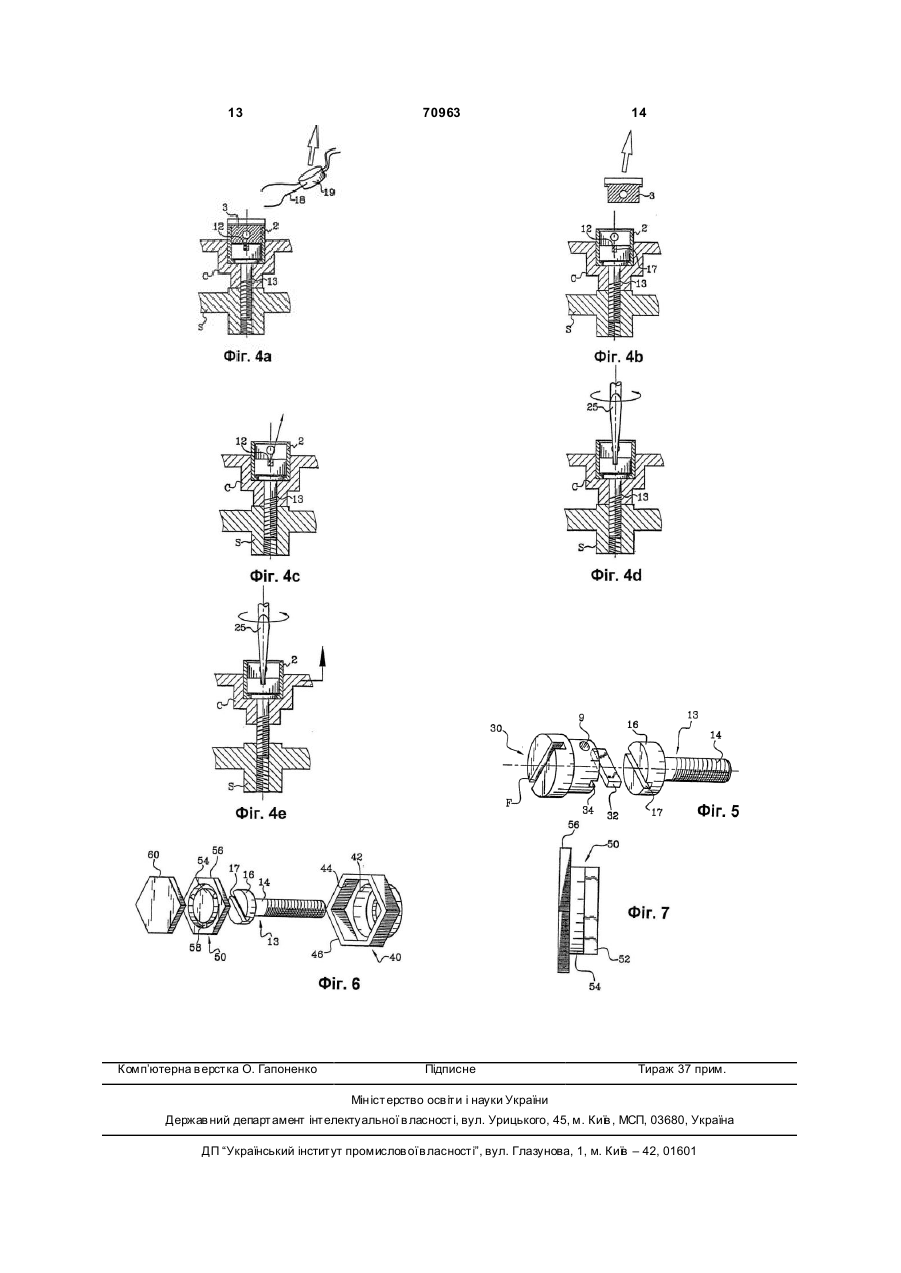

1. Комплект елементів для пломбування, який виконаний з можливістю його встановлення на гвинт (13) і оснащений засобами затягування (17), такими, що вони є прихованими після здійснення пломбування незворотним чином, крім випадку руйнування цього пломбування, і додатково містить привідні засоби (12, 52, 56, 58), які відносно легко руйнуються і виконані такими у випадку, коли даний комплект елементів для пломбування піддається впливу затягування з можливістю приведення в обертальний рух затягування гвинта (13) всередину передбаченого для цього приймального отвору (23) і руйнування цих елементів в тому випадку, коли цей гвинт (13) виявляється блокованим для того, щоб перешкоджати будь-якому впливу відгвинчування, здійснюваному за допомогою цих привідних засобів, що відносно легко руйнуються.
2. Комплект елементів для пломбування за п. 1, який містить першу деталь (2), виконану у вигляді муфти і встановлену з можливістю вільного обертання на стрижні (14) гвинта (13).
3. Комплект елементів для пломбування згідно з п. 2, який містить деталь, закривальний елемент (3, 30, 50), призначений для взаємодії з першою деталлю (2) для закриття засобів затягування (17) гвинта (13).
4. Комплект елементів для пломбування згідно з п. 3, в якому привідні засоби (12, 52, 56, 58), що відносно легко руйнуються, виконані за одне ціле з закривальним елементом (3, 50).
5. Комплект елементів для пломбування згідно з п. 4, в якому привідні засоби (12, 52, 56, 58), що відносно легко руйнуються, містять периферійний елемент (56), приєднаний до закривального елемента (50) за допомогою щонайменше однієї перемички (58), що відносно легко руйнується.
6. Комплект елементів для пломбування згідно з будь-яким із пп. 2 чи 3, в якому привідні засоби (12, 52, 56, 58), що відносно легко руйнуються, містять периферійний елемент, приєднаний до муфти за допомогою щонайменше однієї перемички, що відносно легко руйнується.
7. Комплект елементів для пломбування згідно з будь-яким із пп. 1-6, в якому привідні засоби (12, 52, 56, 58), що відносно легко руйнуються, містять шпонку, виконану з можливістю взаємодії з засобами затягування (17) гвинта (13).
8. Комплект елементів для пломбування згідно з п. 7, в якому шпонка виконана так, що руйнується відносно легко.
9. Комплект елементів для пломбування згідно з будь-яким із пп. 3-6, в якому контрольна пластина (60) передбачена для взаємодії з першою деталлю (2) таким чином, щоб забезпечити недопущення доступу до закривального елемента (50).
10. Комплект елементів для пломбування згідно з будь-яким із пп. 1-8, в якому перша деталь (2) містить засоби проходу (7а, 7б), призначені для проходження пломбувального дроту, а закривальний елемент (3, 30) містить засоби проходу (9), виконані з можливістю взаємодії з засобами проходу (7а, 7б) першої деталі (2), призначеними для проходження пломбувального дроту.
11. Комплект елементів для пломбування згідно з будь-яким із пп. 1-10, в якому засоби затягування (F, 46) виконані з можливістю взаємодії з інструментом затягування.
12. Пристрій для пломбування, що містить комплект елементів для пломбування, який відрізняється тим, що комплект елементів для пломбування (1) встановлений на гвинті (13) і виконаний за будь-яким з пп. 1-11.
13. Лічильник, який відрізняється тим, що містить пристрій для пломбування за п. 12.
Текст

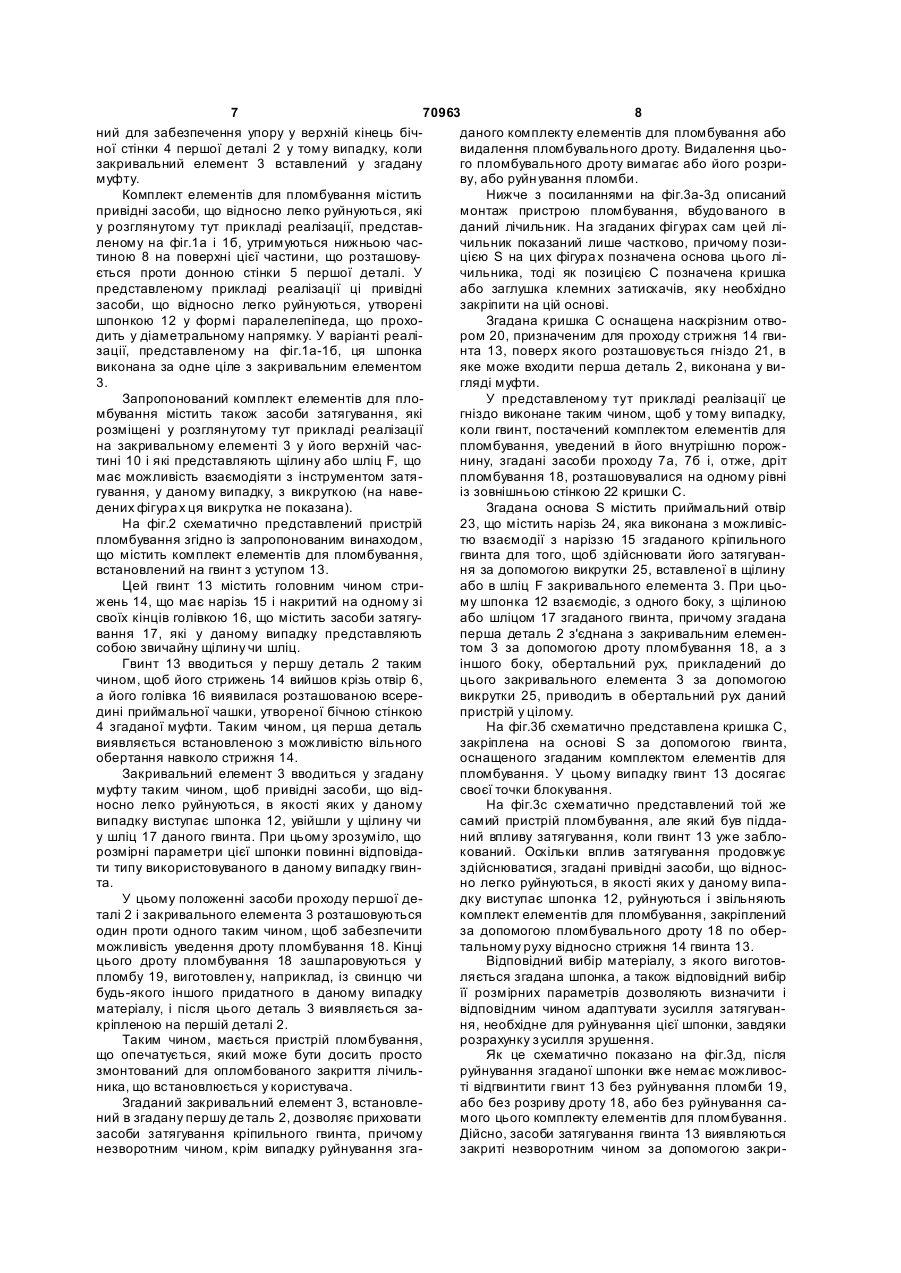

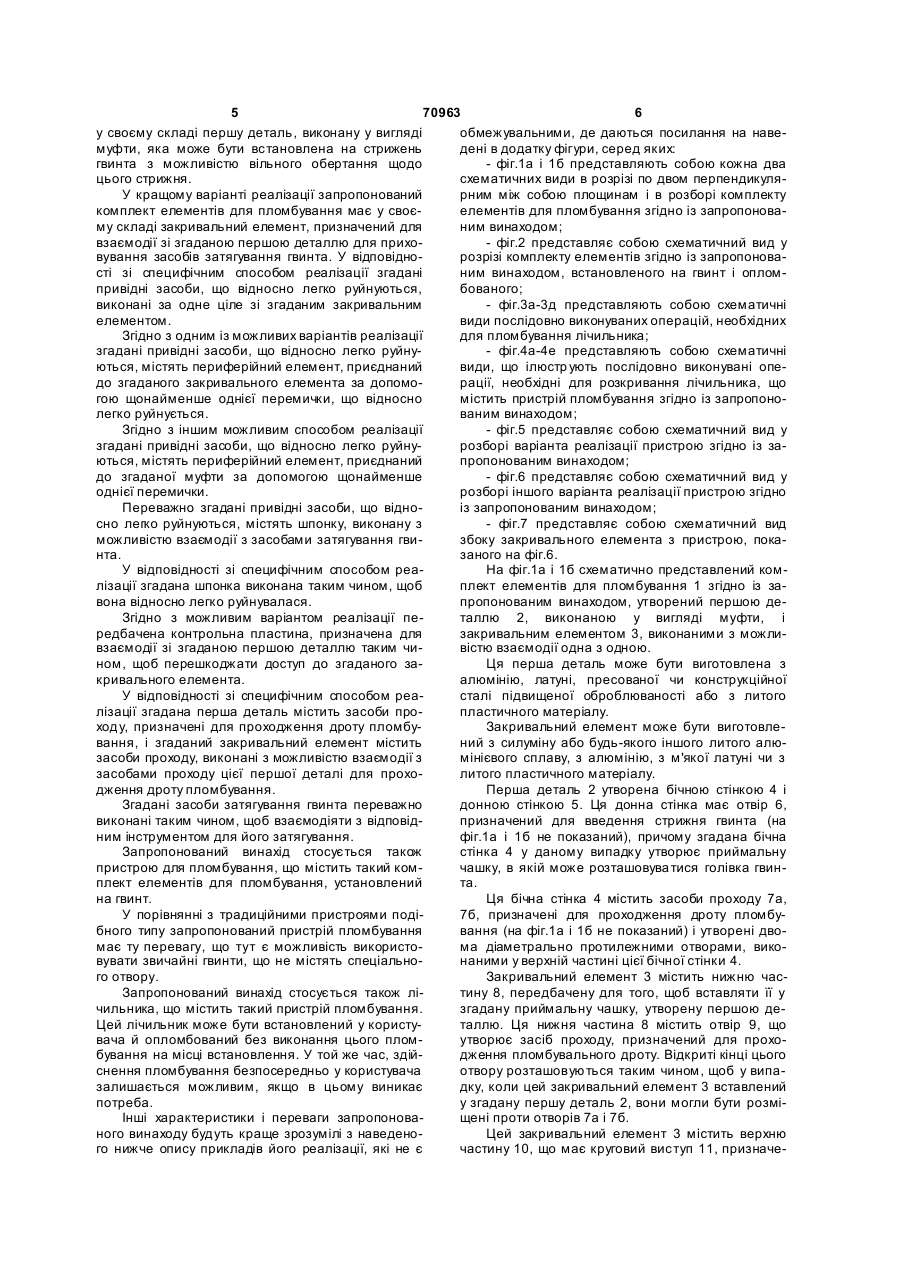

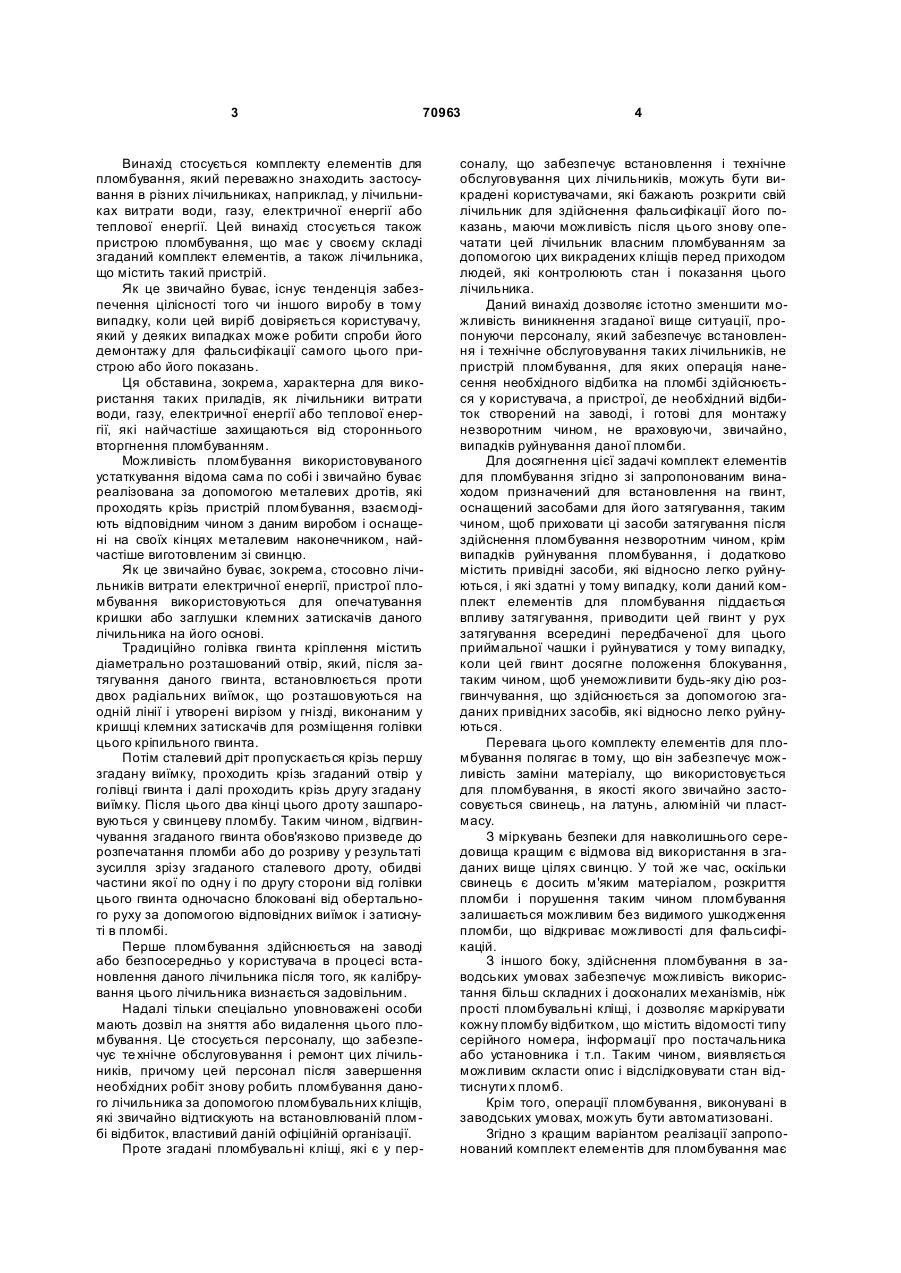

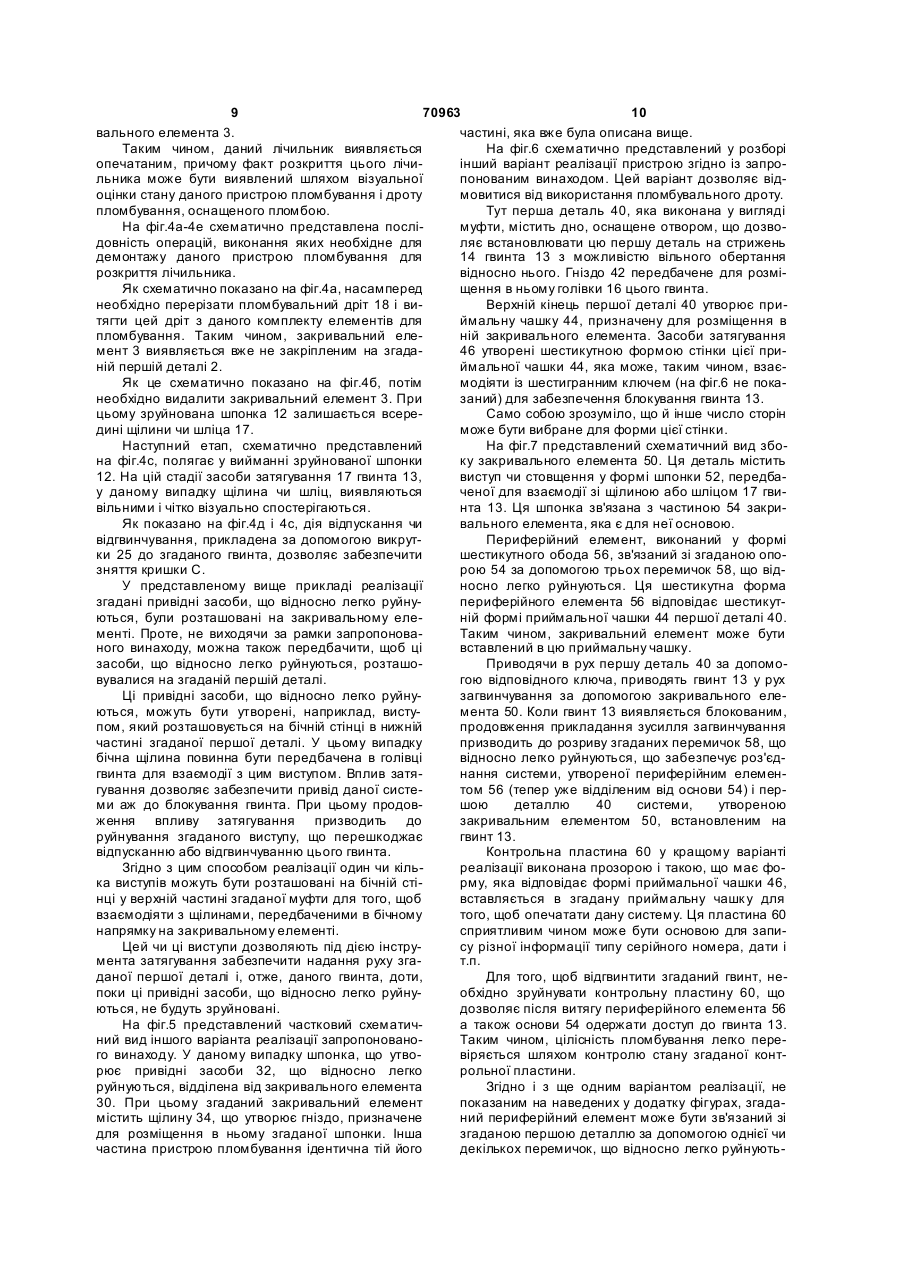

1. Комплект елементів для пломбування, який виконаний з можливістю його встановлення на гвинт (13) і оснащений засобами затягування (17), такими, що вони є прихованими після здійснення пломбування незворотним чином, крім випадку руйнування цього пломбування, і додатково містить привідні засоби (12, 52, 56, 58), які відносно легко руйнуються і виконані такими у випадку, коли даний комплект елементів для пломбування піддається впливу затягування з можливістю приведення в обертальний рух затягування гвинта (13) всередину передбаченого для цього приймального отвору (23) і руйнування цих елементів в тому випадку, коли цей гвинт (13) виявляється блокованим для того, щоб перешкоджати будьякому впливу відгвинчування, здійснюваному за допомогою цих привідних засобів, що відносно легко руйнуються. 2. Комплект елементів для пломбування за п. 1, який містить першу деталь (2), виконану у вигляді муфти і встановлену з можливістю вільного обертання на стрижні (14) гвинта (13). 3. Комплект елементів для пломбування згідно з п. 2, який містить деталь, закривальний елемент (3, 30, 50), призначений для взаємодії з першою деталлю (2) для закриття засобів затягування (17) гвинта (13). 4. Комплект елементів для пломбування згідно з п. 3, в якому привідні засоби (12, 52, 56, 58), що відносно легко руйнуються, виконані за одне ціле з закривальним елементом (3, 50). 2 (19) 1 3 70963 Винахід стосується комплекту елементів для пломбування, який переважно знаходить застосування в різних лічильниках, наприклад, у лічильниках витрати води, газу, електричної енергії або теплової енергії. Цей винахід стосується також пристрою пломбування, що має у своєму складі згаданий комплект елементів, а також лічильника, що містить такий пристрій. Як це звичайно буває, існує тенденція забезпечення цілісності того чи іншого виробу в тому випадку, коли цей виріб довіряється користувачу, який у деяких випадках може робити спроби його демонтажу для фальсифікації самого цього пристрою або його показань. Ця обставина, зокрема, характерна для використання таких приладів, як лічильники витрати води, газу, електричної енергії або теплової енергії, які найчастіше захищаються від стороннього вторгнення пломбуванням. Можливість пломбування використовуваного устаткування відома сама по собі і звичайно буває реалізована за допомогою металевих дротів, які проходять крізь пристрій пломбування, взаємодіють відповідним чином з даним виробом і оснащені на своїх кінцях металевим наконечником, найчастіше виготовленим зі свинцю. Як це звичайно буває, зокрема, стосовно лічильників витрати електричної енергії, пристрої пломбування використовуються для опечатування кришки або заглушки клемних затискачів даного лічильника на його основі. Традиційно голівка гвинта кріплення містить діаметрально розташований отвір, який, після затягування даного гвинта, встановлюється проти двох радіальних виїмок, що розташовуються на одній лінії і утворені вирізом у гнізді, виконаним у кришці клемних затискачів для розміщення голівки цього кріпильного гвинта. Потім сталевий дріт пропускається крізь першу згадану виїмку, проходить крізь згаданий отвір у голівці гвинта і далі проходить крізь другу згадану виїмку. Після цього два кінці цього дроту зашпаровуються у свинцеву пломбу. Таким чином, відгвинчування згаданого гвинта обов'язково призведе до розпечатання пломби або до розриву у результаті зусилля зрізу згаданого сталевого дроту, обидві частини якої по одну і по другу сторони від голівки цього гвинта одночасно блоковані від обертального руху за допомогою відповідних виїмок і затиснуті в пломбі. Перше пломбування здійснюється на заводі або безпосередньо у користувача в процесі встановлення даного лічильника після того, як калібрування цього лічильника визнається задовільним. Надалі тільки спеціально уповноважені особи мають дозвіл на зняття або видалення цього пломбування. Це стосується персоналу, що забезпечує те хнічне обслуговування і ремонт цих лічильників, причому цей персонал після завершення необхідних робіт знову робить пломбування даного лічильника за допомогою пломбувальних кліщів, які звичайно відтискують на встановлюваній пломбі відбиток, властивий даній офіційній організації. Проте згадані пломбувальні кліщі, які є у пер 4 соналу, що забезпечує встановлення і технічне обслуговування цих лічильників, можуть бути викрадені користувачами, які бажають розкрити свій лічильник для здійснення фальсифікації його показань, маючи можливість після цього знову опечатати цей лічильник власним пломбуванням за допомогою цих викрадених кліщів перед приходом людей, які контролюють стан і показання цього лічильника. Даний винахід дозволяє істотно зменшити можливість виникнення згаданої вище ситуації, пропонуючи персоналу, який забезпечує встановлення і технічне обслуговування таких лічильників, не пристрій пломбування, для яких операція нанесення необхідного відбитка на пломбі здійснюється у користувача, а пристрої, де необхідний відбиток створений на заводі, і готові для монтажу незворотним чином, не враховуючи, звичайно, випадків руйнування даної пломби. Для досягнення цієї задачі комплект елементів для пломбування згідно зі запропонованим винаходом призначений для встановлення на гвинт, оснащений засобами для його затягування, таким чином, щоб приховати ці засоби затягування після здійснення пломбування незворотним чином, крім випадків руйнування пломбування, і додатково містить привідні засоби, які відносно легко руйнуються, і які здатні у тому випадку, коли даний комплект елементів для пломбування піддається впливу затягування, приводити цей гвинт у рух затягування всередині передбаченої для цього приймальної чашки і руйнуватися у тому випадку, коли цей гвинт досягне положення блокування, таким чином, щоб унеможливити будь-яку дію розгвинчування, що здійснюється за допомогою згаданих привідних засобів, які відносно легко руйнуються. Перевага цього комплекту елементів для пломбування полягає в тому, що він забезпечує можливість заміни матеріалу, що використовується для пломбування, в якості якого звичайно застосовується свинець, на латунь, алюміній чи пластмасу. З міркувань безпеки для навколишнього середовища кращим є відмова від використання в згаданих вище цілях свинцю. У той же час, оскільки свинець є досить м'яким матеріалом, розкриття пломби і порушення таким чином пломбування залишається можливим без видимого ушкодження пломби, що відкриває можливості для фальсифікацій. З іншого боку, здійснення пломбування в заводських умовах забезпечує можливість використання більш складних і досконалих механізмів, ніж прості пломбувальні кліщі, і дозволяє маркірувати кожну пломбу відбитком, що містить відомості типу серійного номера, інформації про постачальника або установника і т.п. Таким чином, виявляється можливим скласти опис і відслідковувати стан відтиснути х пломб. Крім того, операції пломбування, виконувані в заводських умовах, можуть бути автоматизовані. Згідно з кращим варіантом реалізації запропонований комплект елементів для пломбування має 5 70963 6 у своєму складі першу деталь, виконану у вигляді обмежувальними, де даються посилання на навемуфти, яка може бути встановлена на стрижень дені в додатку фігури, серед яких: гвинта з можливістю вільного обертання щодо - фіг.1а і 1б представляють собою кожна два цього стрижня. схематичних види в розрізі по двом перпендикуляУ кращому варіанті реалізації запропонований рним між собою площинам і в розборі комплекту комплект елементів для пломбування має у своєелементів для пломбування згідно із запропоноваму складі закривальний елемент, призначений для ним винаходом; взаємодії зі згаданою першою деталлю для прихо- фіг.2 представляє собою схематичний вид у вування засобів затягування гвинта. У відповіднорозрізі комплекту елементів згідно із запропоновасті зі специфічним способом реалізації згадані ним винаходом, встановленого на гвинт і опломпривідні засоби, що відносно легко руйнуються, бованого; виконані за одне ціле зі згаданим закривальним - фіг.3а-3д представляють собою схематичні елементом. види послідовно виконуваних операцій, необхідних Згідно з одним із можливих варіантів реалізації для пломбування лічильника; згадані привідні засоби, що відносно легко руйну- фіг.4а-4е представляють собою схематичні ються, містять периферійний елемент, приєднаний види, що ілюстр ують послідовно виконувані опедо згаданого закривального елемента за допоморації, необхідні для розкривання лічильника, що гою щонайменше однієї перемички, що відносно містить пристрій пломбування згідно із запропонолегко руйнується. ваним винаходом; Згідно з іншим можливим способом реалізації - фіг.5 представляє собою схематичний вид у згадані привідні засоби, що відносно легко руйнурозборі варіанта реалізації пристрою згідно із заються, містять периферійний елемент, приєднаний пропонованим винаходом; до згаданої муфти за допомогою щонайменше - фіг.6 представляє собою схематичний вид у однієї перемички. розборі іншого варіанта реалізації пристрою згідно Переважно згадані привідні засоби, що відноіз запропонованим винаходом; сно легко руйнуються, містять шпонку, виконану з - фіг.7 представляє собою схематичний вид можливістю взаємодії з засобами затягування гвизбоку закривального елемента з пристрою, поканта. заного на фіг.6. У відповідності зі специфічним способом реаНа фіг.1а і 1б схематично представлений комлізації згадана шпонка виконана таким чином, щоб плект елементів для пломбування 1 згідно із завона відносно легко руйнувалася. пропонованим винаходом, утворений першою деЗгідно з можливим варіантом реалізації петаллю 2, виконаною у вигляді муфти, і редбачена контрольна пластина, призначена для закривальним елементом 3, виконаними з можливзаємодії зі згаданою першою деталлю таким чивістю взаємодії одна з одною. ном, щоб перешкоджати доступ до згаданого заЦя перша деталь може бути виготовлена з кривального елемента. алюмінію, латуні, пресованої чи конструкційної У відповідності зі специфічним способом реасталі підвищеної оброблюваності або з литого лізації згадана перша деталь містить засоби пропластичного матеріалу. ходу, призначені для проходження дроту пломбуЗакривальний елемент може бути виготовлевання, і згаданий закривальний елемент містить ний з силуміну або будь-якого іншого литого алюзасоби проходу, виконані з можливістю взаємодії з мінієвого сплаву, з алюмінію, з м'якої латуні чи з засобами проходу цієї першої деталі для прохолитого пластичного матеріалу. дження дроту пломбування. Перша деталь 2 утворена бічною стінкою 4 і Згадані засоби затягування гвинта переважно донною стінкою 5. Ця донна стінка має отвір 6, виконані таким чином, щоб взаємодіяти з відповідпризначений для введення стрижня гвинта (на ним інструментом для його затягування. фіг.1а і 1б не показаний), причому згадана бічна Запропонований винахід стосується також стінка 4 у даному випадку утворює приймальну пристрою для пломбування, що містить такий комчашку, в якій може розташовува тися голівка гвинплект елементів для пломбування, установлений та. на гвинт. Ця бічна стінка 4 містить засоби проходу 7а, У порівнянні з традиційними пристроями поді7б, призначені для проходження дроту пломбубного типу запропонований пристрій пломбування вання (на фіг.1а і 1б не показаний) і утворені двомає ту перевагу, що тут є можливість використома діаметрально протилежними отворами, виковувати звичайні гвинти, що не містять спеціальнонаними у верхній частині цієї бічної стінки 4. го отвору. Закривальний елемент 3 містить нижню часЗапропонований винахід стосується також літину 8, передбачену для того, щоб вставляти її у чильника, що містить такий пристрій пломбування. згадану приймальну чашку, утворену першою деЦей лічильник може бути встановлений у користуталлю. Ця нижня частина 8 містить отвір 9, що вача й опломбований без виконання цього пломутворює засіб проходу, призначений для прохобування на місці встановлення. У той же час, здійдження пломбувального дроту. Відкриті кінці цього снення пломбування безпосередньо у користувача отвору розташовуються таким чином, щоб у випазалишається можливим, якщо в цьому виникає дку, коли цей закривальний елемент 3 вставлений потреба. у згадану першу деталь 2, вони могли бути розміІнші характеристики і переваги запропоноващені проти отворів 7а і 7б. ного винаходу будуть краще зрозумілі з наведеноЦей закривальний елемент 3 містить верхню го нижче опису прикладів його реалізації, які не є частину 10, що має круговий виступ 11, призначе 7 70963 8 ний для забезпечення упору у верхній кінець бічданого комплекту елементів для пломбування або ної стінки 4 першої деталі 2 у тому випадку, коли видалення пломбувального дроту. Видалення цьозакривальний елемент 3 вставлений у згадану го пломбувального дроту вимагає або його розримуфту. ву, або руйн ування пломби. Комплект елементів для пломбування містить Нижче з посиланнями на фіг.3а-3д описаний привідні засоби, що відносно легко руйнуються, які монтаж пристрою пломбування, вбудо ваного в у розглянутому тут прикладі реалізації, представданий лічильник. На згаданих фігурах сам цей ліленому на фіг.1а і 1б, утримуються нижньою часчильник показаний лише частково, причому позитиною 8 на поверхні цієї частини, що розташовуцією S на цих фігура х позначена основа цього ліється проти донною стінки 5 першої деталі. У чильника, тоді як позицією С позначена кришка представленому прикладі реалізації ці привідні або заглушка клемних затискачів, яку необхідно засоби, що відносно легко руйнуються, утворені закріпити на цій основі. шпонкою 12 у формі паралелепіпеда, що прохоЗгадана кришка С оснащена наскрізним отводить у діаметральному напрямку. У варіанті реаліром 20, призначеним для проходу стрижня 14 гвизації, представленому на фіг.1а-1б, ця шпонка нта 13, поверх якого розташовується гніздо 21, в виконана за одне ціле з закривальним елементом яке може входити перша деталь 2, виконана у ви3. гляді муфти. Запропонований комплект елементів для плоУ представленому тут прикладі реалізації це мбування містить також засоби затягування, які гніздо виконане таким чином, щоб у тому випадку, розміщені у розглянутому тут прикладі реалізації коли гвинт, постачений комплектом елементів для на закривальному елементі 3 у його верхній часпломбування, уведений в його внутрішню порожтині 10 і які представляють щілину або шліц F, що нину, згадані засоби проходу 7а, 7б і, отже, дріт має можливість взаємодіяти з інструментом затяпломбування 18, розташовувалися на одному рівні гування, у даному випадку, з викруткою (на навеіз зовнішньою стінкою 22 кришки С. дених фігура х ця викрутка не показана). Згадана основа S містить приймальний отвір На фіг.2 схематично представлений пристрій 23, що містить нарізь 24, яка виконана з можливіспломбування згідно із запропонованим винаходом, тю взаємодії з наріззю 15 згаданого кріпильного що містить комплект елементів для пломбування, гвинта для того, щоб здійснювати його затягуванвстановлений на гвинт з уступом 13. ня за допомогою викрутки 25, вставленої в щілину Цей гвинт 13 містить головним чином стриабо в шліц F закривального елемента 3. При цьожень 14, що має нарізь 15 і накритий на одному зі му шпонка 12 взаємодіє, з одного боку, з щілиною своїх кінців голівкою 16, що містить засоби затягуабо шліцом 17 згаданого гвинта, причому згадана вання 17, які у даному випадку представляють перша деталь 2 з'єднана з закривальним елеменсобою звичайну щілину чи шліц. том 3 за допомогою дроту пломбування 18, а з Гвинт 13 вводиться у першу деталь 2 таким іншого боку, обертальний рух, прикладений до чином, щоб його стрижень 14 вийшов крізь отвір 6, цього закривального елемента 3 за допомогою а його голівка 16 виявилася розташованою всеревикрутки 25, приводить в обертальний рух даний дині приймальної чашки, утвореної бічною стінкою пристрій у цілому. 4 згаданої муфти. Таким чином, ця перша деталь На фіг.3б схематично представлена кришка С, виявляється встановленою з можливістю вільного закріплена на основі S за допомогою гвинта, обертання навколо стрижня 14. оснащеного згаданим комплектом елементів для Закривальний елемент 3 вводиться у згадану пломбування. У цьому випадку гвинт 13 досягає муфту таким чином, щоб привідні засоби, що відсвоєї точки блокування. носно легко руйнуються, в якості яких у даному На фіг.3с схематично представлений той же випадку виступає шпонка 12, увійшли у щілину чи самий пристрій пломбування, але який був піддау шліц 17 даного гвинта. При цьому зрозуміло, що ний впливу затягування, коли гвинт 13 уже заблорозмірні параметри цієї шпонки повинні відповідакований. Оскільки вплив затягування продовжує ти типу використовуваного в даному випадку гвинздійснюватися, згадані привідні засоби, що відноста. но легко руйнуються, в якості яких у даному випаУ цьому положенні засоби проходу першої дедку виступає шпонка 12, руйнуються і звільняють талі 2 і закривального елемента 3 розташовуються комплект елементів для пломбування, закріплений один проти одного таким чином, щоб забезпечити за допомогою пломбувального дроту 18 по оберможливість уведення дроту пломбування 18. Кінці тальному руху відносно стрижня 14 гвинта 13. цього дроту пломбування 18 зашпаровуються у Відповідний вибір матеріалу, з якого виготовпломбу 19, виготовлен у, наприклад, із свинцю чи ляється згадана шпонка, а також відповідний вибір будь-якого іншого придатного в даному випадку її розмірних параметрів дозволяють визначити і матеріалу, і після цього деталь 3 виявляється завідповідним чином адаптувати зусилля затягуванкріпленою на першій деталі 2. ня, необхідне для руйнування цієї шпонки, завдяки Таким чином, мається пристрій пломбування, розрахунку з усилля зрушення. що опечатується, який може бути досить просто Як це схематично показано на фіг.3д, після змонтований для опломбованого закриття лічильруйнування згаданої шпонки вже немає можливосника, що встановлюється у користувача. ті відгвинтити гвинт 13 без руйнування пломби 19, Згаданий закривальний елемент 3, встановлеабо без розриву дроту 18, або без руйнування саний в згадану першу де таль 2, дозволяє приховати мого цього комплекту елементів для пломбування. засоби затягування кріпильного гвинта, причому Дійсно, засоби затягування гвинта 13 виявляються незворотним чином, крім випадку руйнування згазакриті незворотним чином за допомогою закри 9 70963 10 вального елемента 3. частині, яка вже була описана вище. Таким чином, даний лічильник виявляється На фіг.6 схематично представлений у розборі опечатаним, причому факт розкриття цього лічиінший варіант реалізації пристрою згідно із запрольника може бути виявлений шляхом візуальної понованим винаходом. Цей варіант дозволяє відоцінки стану даного пристрою пломбування і дроту мовитися від використання пломбувального дроту. пломбування, оснащеного пломбою. Тут перша деталь 40, яка виконана у вигляді На фіг.4а-4е схематично представлена послімуфти, містить дно, оснащене отвором, що дозводовність операцій, виконання яких необхідне для ляє встановлювати цю першу деталь на стрижень демонтажу даного пристрою пломбування для 14 гвинта 13 з можливістю вільного обертання розкриття лічильника. відносно нього. Гніздо 42 передбачене для розміЯк схематично показано на фіг.4а, насамперед щення в ньому голівки 16 цього гвинта. необхідно перерізати пломбувальний дріт 18 і виВерхній кінець першої деталі 40 утворює притягти цей дріт з даного комплекту елементів для ймальну чашку 44, призначену для розміщення в пломбування. Таким чином, закривальний еленій закривального елемента. Засоби затягування мент 3 виявляється вже не закріпленим на згада46 утворені шестикутною формою стінки цієї приній першій деталі 2. ймальної чашки 44, яка може, таким чином, взаєЯк це схематично показано на фіг.4б, потім модіяти із шестигранним ключем (на фіг.6 не поканеобхідно видалити закривальний елемент 3. При заний) для забезпечення блокування гвинта 13. цьому зруйнована шпонка 12 залишається всереСамо собою зрозуміло, що й інше число сторін дині щілини чи шліца 17. може бути вибране для форми цієї стінки. Наступний етап, схематично представлений На фіг.7 представлений схематичний вид збона фіг.4с, полягає у вийманні зруйнованої шпонки ку закривального елемента 50. Ця деталь містить 12. На цій стадії засоби затягування 17 гвинта 13, виступ чи стовщення у формі шпонки 52, передбау даному випадку щілина чи шліц, виявляються ченої для взаємодії зі щілиною або шліцом 17 гвивільними і чітко візуально спостерігаються. нта 13. Ця шпонка зв'язана з частиною 54 закриЯк показано на фіг.4д і 4с, дія відпускання чи вального елемента, яка є для неї основою. відгвинчування, прикладена за допомогою викрутПериферійний елемент, виконаний у формі ки 25 до згаданого гвинта, дозволяє забезпечити шестикутного обода 56, зв'язаний зі згаданою опозняття кришки С. рою 54 за допомогою трьох перемичок 58, що відУ представленому вище прикладі реалізації носно легко руйнуються. Ця шестикутна форма згадані привідні засоби, що відносно легко руйнупериферійного елемента 56 відповідає шестикутються, були розташовані на закривальному еленій формі приймальної чашки 44 першої деталі 40. менті. Проте, не виходячи за рамки запропоноваТаким чином, закривальний елемент може бути ного винаходу, можна також передбачити, щоб ці вставлений в цю приймальну чашку. засоби, що відносно легко руйнуються, розташоПриводячи в рух першу деталь 40 за допомовувалися на згаданій першій деталі. гою відповідного ключа, приводять гвинт 13 у рух Ці привідні засоби, що відносно легко руйнузагвинчування за допомогою закривального елеються, можуть бути утворені, наприклад, вистумента 50. Коли гвинт 13 виявляється блокованим, пом, який розташовується на бічній стінці в нижній продовження прикладання зусилля загвинчування частині згаданої першої деталі. У цьому випадку призводить до розриву згаданих перемичок 58, що бічна щілина повинна бути передбачена в голівці відносно легко руйнуються, що забезпечує роз'єдгвинта для взаємодії з цим виступом. Вплив затянання системи, утвореної периферійним елеменгування дозволяє забезпечити привід даної систетом 56 (тепер уже відділеним від основи 54) і перми аж до блокування гвинта. При цьому продовшою деталлю 40 системи, утвореною ження впливу затягування призводить до закривальним елементом 50, встановленим на руйнування згаданого виступу, що перешкоджає гвинт 13. відпусканню або відгвинчуванню цього гвинта. Контрольна пластина 60 у кращому варіанті Згідно з цим способом реалізації один чи кільреалізації виконана прозорою і такою, що має фока виступів можуть бути розташовані на бічній стірму, яка відповідає формі приймальної чашки 46, нці у верхній частині згаданої муфти для того, щоб вставляється в згадану приймальну чашк у для взаємодіяти з щілинами, передбаченими в бічному того, щоб опечатати дану систему. Ця пластина 60 напрямку на закривальному елементі. сприятливим чином може бути основою для запиЦей чи ці виступи дозволяють під дією інструсу різної інформації типу серійного номера, дати і мента затягування забезпечити надання руху згат.п. даної першої деталі і, отже, даного гвинта, доти, Для того, щоб відгвинтити згаданий гвинт, непоки ці привідні засоби, що відносно легко руйнуобхідно зруйнувати контрольну пластину 60, що ються, не будуть зруйновані. дозволяє після витягу периферійного елемента 56 На фіг.5 представлений частковий схематича також основи 54 одержати доступ до гвинта 13. ний вид іншого варіанта реалізації запропонованоТаким чином, цілісність пломбування легко перего винаходу. У даному випадку шпонка, що утвовіряється шляхом контролю стану згаданої контрює привідні засоби 32, що відносно легко рольної пластини. руйнуються, відділена від закривального елемента Згідно і з ще одним варіантом реалізації, не 30. При цьому згаданий закривальний елемент показаним на наведених у додатку фігурах, згадамістить щілину 34, що утворює гніздо, призначене ний периферійний елемент може бути зв'язаний зі для розміщення в ньому згаданої шпонки. Інша згаданою першою деталлю за допомогою однієї чи частина пристрою пломбування ідентична тій його декількох перемичок, що відносно легко руйнують 11 70963 12 ваним, розрив цих перемичок, що відносно легко У цьому випадку згадана закривальний елеруйнуються, призводить до роз'єднання згаданого мент повинний мати форму, пристосовану для периферійного елемента і згаданої першої деталі. взаємодії з цим периферійним елементом таким І в результаті цього вплив загвинчування або відчином, щоб гвинт приводився в обертальний рух у гвинчування, прикладений до цієї першої деталі, процесі впливу затягування. більше не передається на гвинт. При цьому як тільки гвинт виявляється блокося. 13 Комп’ютерна в ерстка О. Гапоненко 70963 Підписне 14 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSeal assembly
Назва патенту російськоюУстройство для пломбирования
МПК / Мітки
МПК: F16B 41/00, G09F 3/03
Мітки: пломбування, елементів, комплект
