Комплект профільних елементів для оформлення підлоги

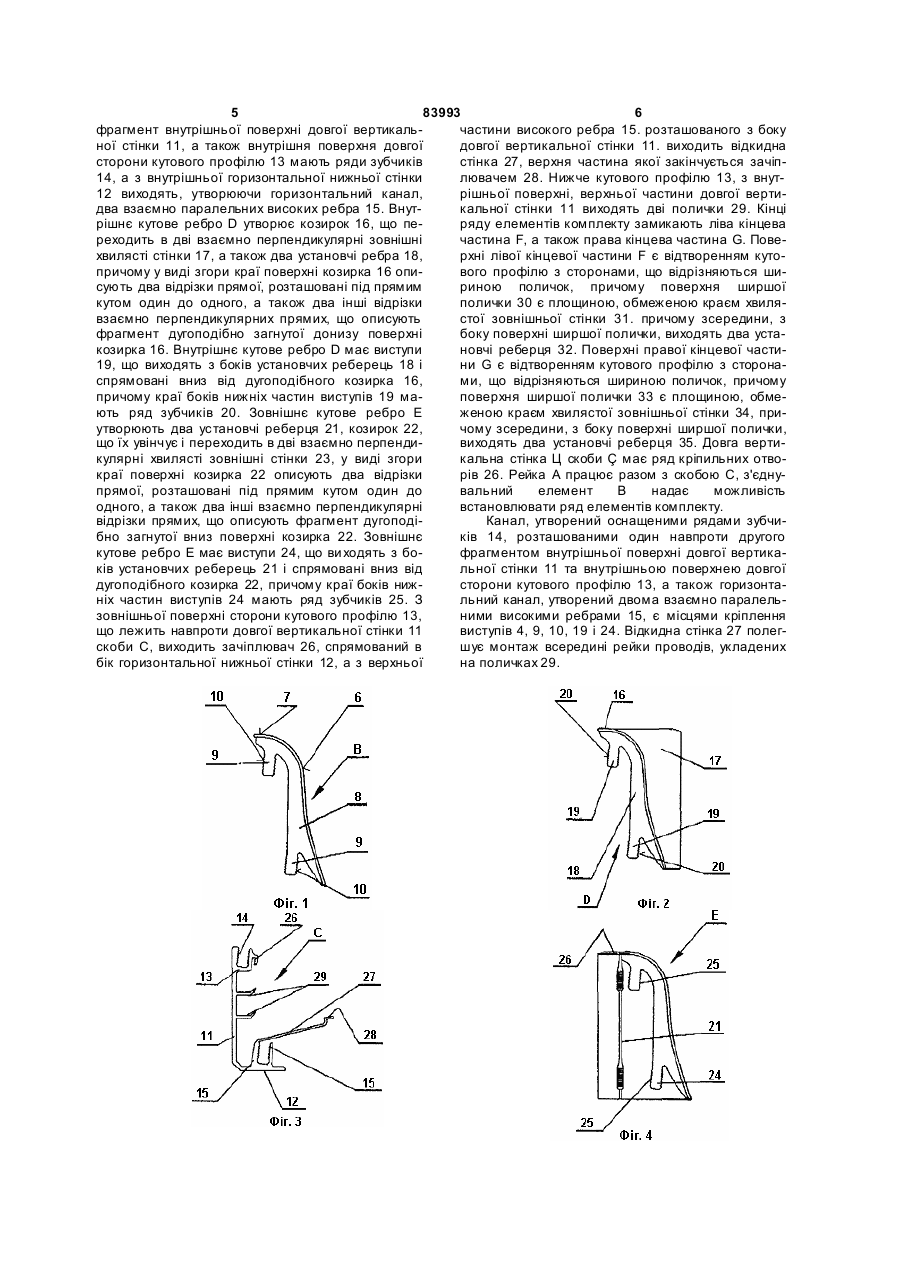

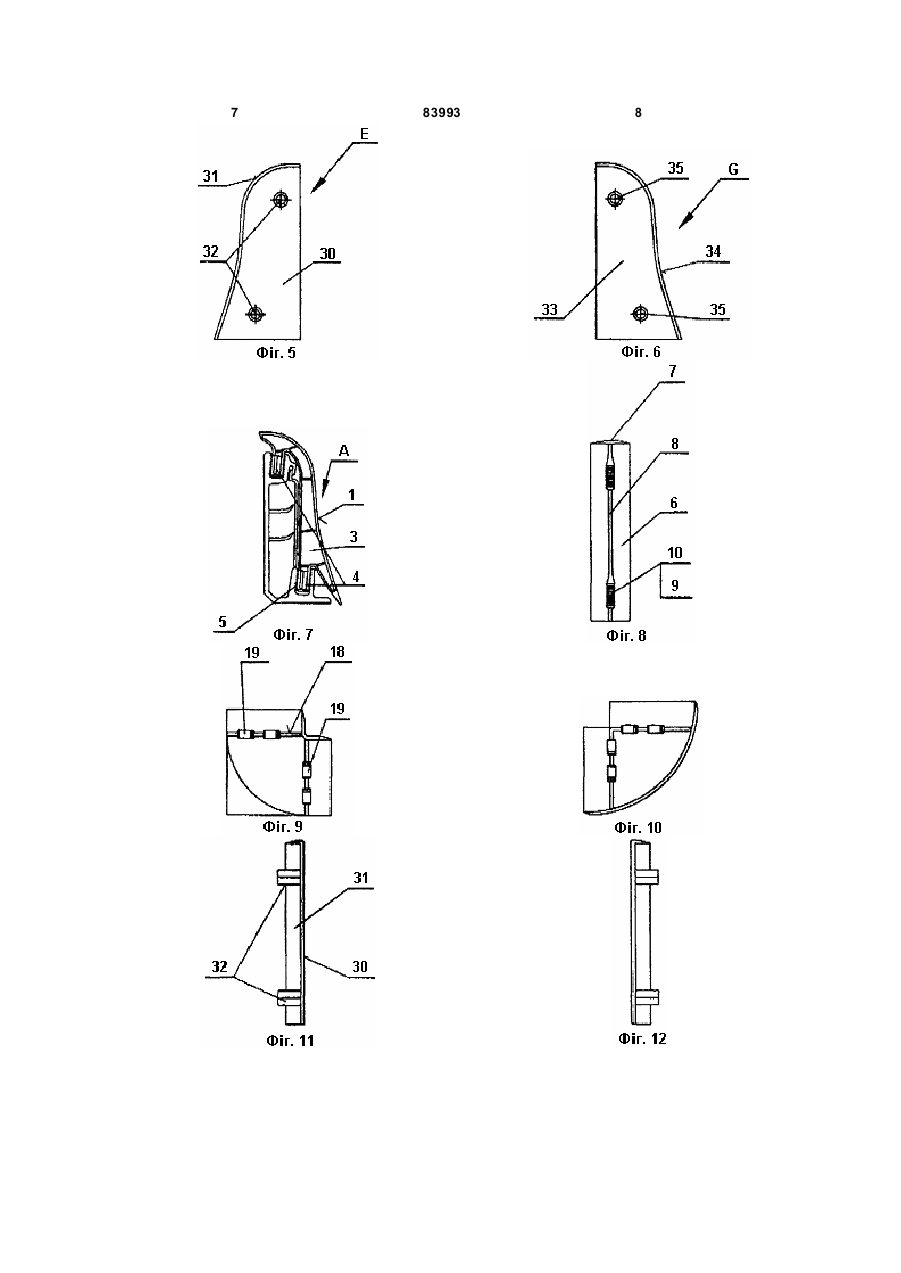

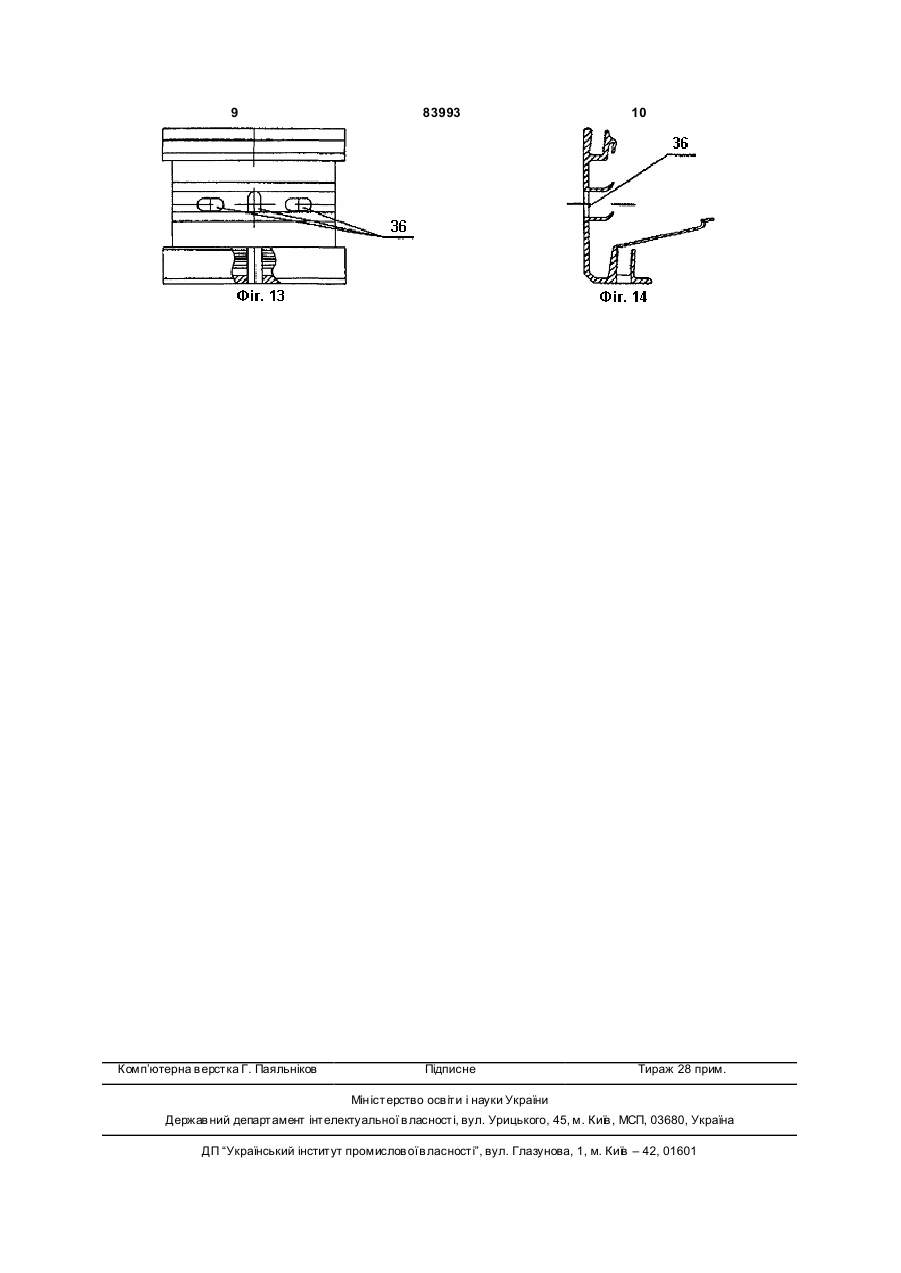

1. Комплект профільних елементів для оформлення підлоги, до складу якого входять рейка, з'єднувальний елемент, скоба, зовнішнє кутове ребро, внутрішнє кутове ребро, причому поперечний переріз рейки обмежують край зовнішньої хвилястої поверхні і край внутрішньої хвилястої поверхні передньої стінки, що переходить у верхніх фрагментах в дугоподібний козирок, а зовнішня хвиляста поверхня, що переходить в зовнішню поверхню дугоподібного козирка, утворює передню поверхню рейки, крім того, з'єднувальний елемент має хвилясту торцеву стінку з передньою зовнішньою поверхнею, що переходить у верхніх фрагментах в дугоподібний козирок, а з його внутрішньої хвилястої поверхні ви ходить ребро, крім того, внутрішнє кутове ребро утворюють дві взаємно перпендикулярні вертикальні стінки, що мають у вер хній частині козирок, що переходить в дві взаємно перпендикулярні зовнішні хвилясті стінки та два установчі реберця, причому у виді зверху краї поверхні козирка описують два відрізки прямої, розташовані під прямим кутом один до одного, а також два інші взаємно перпендикулярних відрізки прямих, що описують фрагмент загнутої дугоподібно вниз поверхні козирка, а зовнішнє кутове ребро утворюють два установчі реберця, козирок, що їх увінчує, переходить в дві взаємно перпендикулярні зовнішні хвилясті стінки, у виді зверху краї поверхні козирка описують два відрізки прямої, розташовані під прямим кутом один до одного, а також два інші відрізки взаємно перпен 2 (19) 1 3 83993 Предметом винаходу є комплект профільних елементів для оформлення підлоги, що маскують компенсаційний шов між підлогою і стіною. З польської заявки на винахід номер 346028 відома рейка з пазом, орієнтованим під кутом a до площини опірної стіни. В нижній частині рейка має фаску. З'єднувальним елементом є плитка з уступом, що закінчується пружним гребенем, вільний кінець якого спрямований в бік маскувальної рейки. Другий кінець з'єднувального елемента закінчується розпірною поличкою, якою при установці рейки спираються на площину підлоги. Поличка значно полегшує встановлення з'єднувальних елементів на однаковій висоті від підлоги. Поличка закінчується скісною опірною поверхнею, що працює разом з фаскою маскувальної рейки. Фаска надає можливість подовжити розпірну поличку, що є особливо важливим для правильного монтажу, особливо в приміщеннях з великою площею підлоги, в яких виникає необхідність зберігати відповідно великий компенсаційний шов. Поверхня пружного гребеня з'єднувального елемента має поздовжні захоплювачі з трикутним перерізом, що попереджують занадто легке висування рейки. З'єднувальний елемент має полички, що закінчуються вільним кінцем, загнутим в напрямку стінки. Полички полегшують укладання проводів мереж живлення в просторі за маскувальною рейкою. Вільний кінець гребеня має такий профіль, що після установки маскувальної рейки він спирається на внутрішню поверхню гребеня. З'єднувальний елемент має два отвори для кріплення до стіни, причому достатнім є кріплення його одним кілочком (шпилькою). Другий отвір використовується для перестановки з'єднувального елемента в інше місце, у випадку, коли після багатократного знімання рейки із з'єднувальним елементом в маскувальній планці сформується занадто великий отвір. Задачею винаходу є спрощення монтажу проводів живлення всередині рейки. Суть винаходу полягає в тому, що з хвилястої внутрішньої поверхні рейки виходить ряд установчих реберець, кожне з яких має два виступи, спрямовані вниз від дугоподібного козирка, причому краї боків нижніх частин виступів мають ряд зубчиків. Скоба має довгу вертикальну стінку, що в нижній частині переходить в горизонтальну нижню стінку, крім того, з внутрішньої поверхні верхньої частини довгої вертикальної стінки виходить кутовий профіль з довгою стороною, спрямованою догори, при цьому вони утворюють канал, розташовані навпроти один одного фрагмент внутрішньої поверхні довгої вертикальної стінки та внутрішня поверхня довгої сторони кутового профілю мають ряди зубчиків, а з внутрішньої поверхні нижньої горизонтальної стінки виходять, утворюючи горизонтальний канал, два паралельних між собою високих ребра. З'єднувальний елемент має два виступи, що виходять з ребра і спрямовані вниз від дугоподібного козирка, а краї боків нижніх частин виступів мають ряд зубчиків, крім того внутрішнє кутове ребро має виступи, що виходять з 4 боків установчи х реберець і спрямовані вниз від дугоподібного козирка, причому краї боків нижніхчастин виступів мають ряд зубчиків, а зовнішнє кутове ребро має виступи, що виходять з боків установчих реберець і спрямовані вниз від дугоподібного козирка, причому краї боків нижніх частин виступів мають ряд зубчиків. Згідно з іншою ознакою винаходу, з зовнішньої поверхні сторони кутового профілю, що лежить навпроти другої вертикальної стінки, виходить захоплювач, спрямований в бік нижньої горизонтальної стінки, а з верхньої частини високого ребра, розташованого з другого боку вертикальної стінки, виходить відкидна стінка з зачіплювачем на верхній частині. Згідно з наступною ознакою винаходу, нижче кутового профілю, з внутрішньої поверхні довгої верхньої частини вертикальної стінки виходять дві полички. Предмет винаходу в прикладі його виконання унаочнено в кресленнях, на яких зображено: Фіг.1 вид з боку з'єднувального елемента, Фіг.2 вид з боку вн утрішнього кутового профілю, Фіг.3 вид з боку скоби, Фіг.4 вид з боку зовнішнього кутового профілю, Фіг.5 вид ззаду лівої кінцевої частини, Фіг.6 вид ззаду правої кінцевої частини, Фіг.7 вид з боку рейки, складеної зі скобою, Фіг.8 вид ззаду з'єдн увального елемента, Фіг.9 вид згори внутрішнього кутового ребра, Фіг.10 вид згори зовнішнього кутового ребра, Фіг.11 вид збоку лівої кінцевої частини, Фіг.12 вид збоку правої кінцевої частини, Фіг.13 вид скоби спереду, Фіг.14 поперечним перерізом скоби, що проходить через центральний отвір. До комплекту входять рейка А, з'єднувальний елемент В, скоба C, зовнішнє кутове ребро D, внутрішнє кутове ребро Е, ліва кінцева частина F, a також права кінцева частина G. Поперечний переріз рейки А обмежують край зовнішньої хвилястої поверхні і край внутрішньої хвилястої поверхні передньої стінки 1, що переходить у верхні х фрагментах в дуговий козирок 2, причому зовнішня хвиляста поверхня, що переходить в зовнішню поверхню дугоподібного козирка 2, утворює передню поверхню рейки. З хвилястої внутрішньої поверхні рейки А виходить ряд установчих реберець 3, кожне з яких має два виступи 4, спрямовані вниз від дугоподібного козирка 2, причому краї боків нижніх частин виступів 4 мають ряд зубчиків 5. З'єднувальний елемент В має хвилясту торцеву стінку 6 з зовнішньою передньою поверхнею, що переходить в верхніх фрагментах в дугоподібний козирок 7, а з його внутрішньої хвилястої поверхні виходить ребро 8, причому з ребра 8 виходять два виступи 9, спрямовані вниз від дугоподібного козирка 7, а краї боків нижніх частин виступів 9 мають ряд зубчиків 10. Скоба C має довгу вертикальну стінку 11, що в нижній частині переходить в горизонтальну нижню стінку 12, крім того, з внутрішньої поверхні верхньої частини довгої вертикальної стінки 11 виходить кутовий профіль 13 з довгою стороною, спрямованою вгору, причому він утворює канал, розташовані один навпроти одного 5 83993 6 фрагмент внутрішньої поверхні довгої вертикальчастини високого ребра 15. розташованого з боку ної стінки 11, а також внутрішня поверхня довгої довгої вертикальної стінки 11. виходить відкидна сторони кутового профілю 13 мають ряди зубчиків стінка 27, верхня частина якої закінчується зачіп14, а з внутрішньої горизонтальної нижньої стінки лювачем 28. Нижче кутового профілю 13, з внут12 виходять, утворюючи горизонтальний канал, рішньої поверхні, верхньої частини довгої вертидва взаємно паралельних високих ребра 15. Внуткальної стінки 11 виходять дві полички 29. Кінці рішнє кутове ребро D утворює козирок 16, що перяду елементів комплекту замикають ліва кінцева реходить в дві взаємно перпендикулярні зовнішні частина F, а також права кінцева частина G. Повехвилясті стінки 17, а також два установчі ребра 18, рхні лівої кінцевої частини F є відтворенням кутопричому у виді згори краї поверхні козирка 16 опивого профілю з сторонами, що відрізняються шисують два відрізки прямої, розташовані під прямим риною поличок, причому поверхня ширшої кутом один до одного, а також два інші відрізки полички 30 є площиною, обмеженою краєм хвилявзаємно перпендикулярних прямих, що описують стої зовнішньої стінки 31. причому зсередини, з фрагмент дугоподібно загнутої донизу поверхні боку поверхні ширшої полички, виходять два устакозирка 16. Внутрішнє кутове ребро D має виступи новчі реберця 32. Поверхні правої кінцевої части19, що виходять з боків установчих реберець 18 і ни G є відтворенням кутового профілю з сторонаспрямовані вниз від дугоподібного козирка 16, ми, що відрізняються шириною поличок, причому причому краї боків нижніх частин виступів 19 маповерхня ширшої полички 33 є площиною, обмеють ряд зубчиків 20. Зовнішнє кутове ребро Е женою краєм хвилястої зовнішньої стінки 34, приутворюють два установчі реберця 21, козирок 22, чому зсередини, з боку поверхні ширшої полички, що їх увінчує і переходить в дві взаємно перпендивиходять два установчі реберця 35. Довга вертикулярні хвилясті зовнішні стінки 23, у виді згори кальна стінка Ц скоби Ç має ряд кріпильних отвокраї поверхні козирка 22 описують два відрізки рів 26. Рейка А працює разом з скобою С, з'єднупрямої, розташовані під прямим кутом один до вальний елемент В надає можливість одного, а також два інші взаємно перпендикулярні встановлювати ряд елементів комплекту. відрізки прямих, що описують фрагмент дугоподіКанал, утворений оснащеними рядами зубчибно загнутої вниз поверхні козирка 22. Зовнішнє ків 14, розташованими один навпроти другого кутове ребро Е має виступи 24, що ви ходять з бофрагментом внутрішньої поверхні довгої вертикаків установчих реберець 21 і спрямовані вниз від льної стінки 11 та внутрішньою поверхнею довгої дугоподібного козирка 22, причому краї боків нижсторони кутового профілю 13, а також горизонтаніх частин виступів 24 мають ряд зубчиків 25. З льний канал, утворений двома взаємно паралельзовнішньої поверхні сторони кутового профілю 13, ними високими ребрами 15, є місцями кріплення що лежить навпроти довгої вертикальної стінки 11 виступів 4, 9, 10, 19 і 24. Відкидна стінка 27 полегскоби С, виходить зачіплювач 26, спрямований в шує монтаж всередині рейки проводів, укладених бік горизонтальної нижньої стінки 12, а з верхньої на поличках 29. 7 83993 8 9 Комп’ютерна в ерстка Г. Паяльніков 83993 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
