Гумова суміш на основі етиленвінілацетатного каучуку

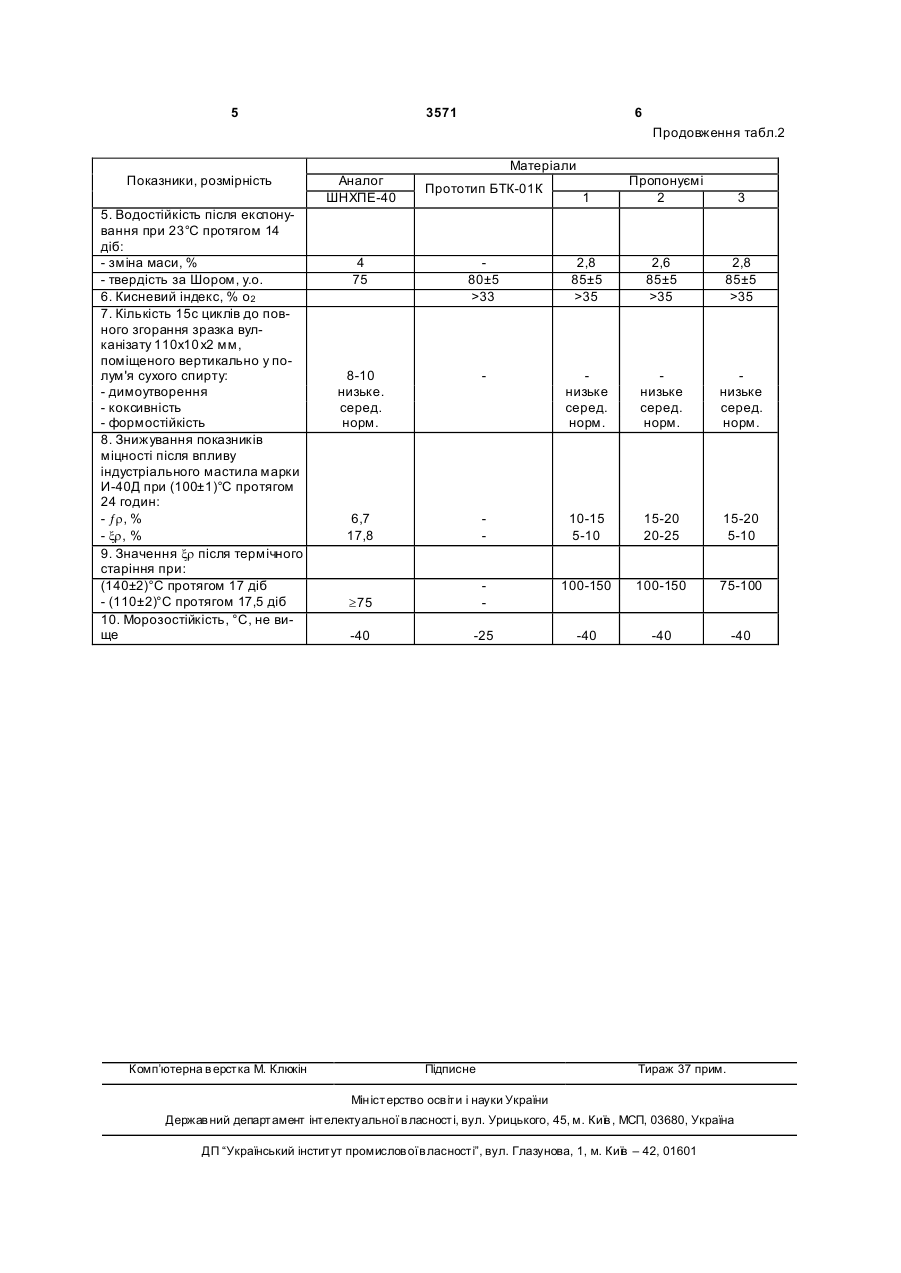

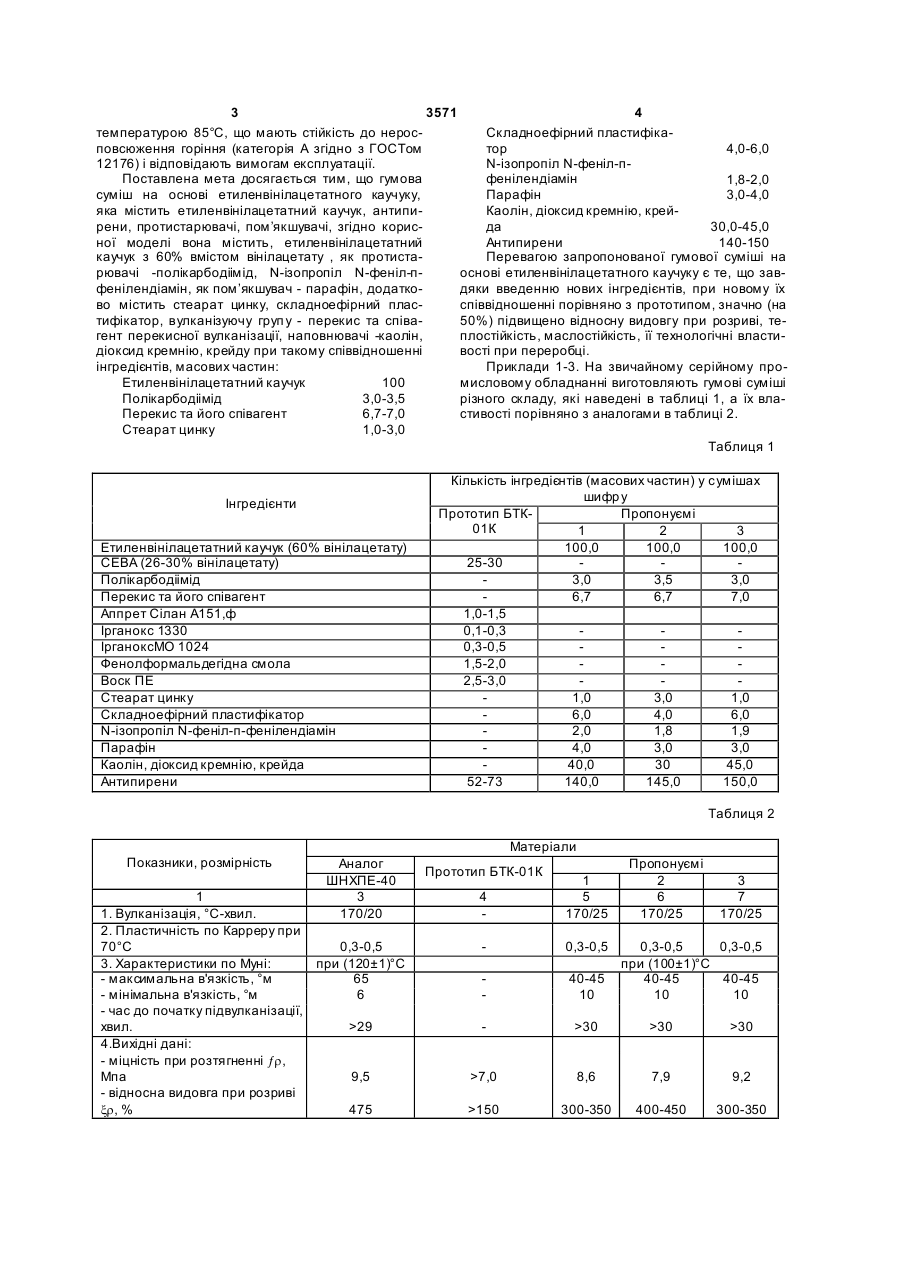

Гумова суміш на основі етиленвінілацетатного каучуку, яка містить етиленвінілацетатний каучук, антипірени, протистарителі, пом’якшувачі, яка відрізняється тим, що містить етиленвінілацетатний каучук з 60 % вмістом вінілацетату , як протистарителі -полікарбодіімід, N-ізопропіл-N-феніл-пфенілендіамін, як пом’якшувач - парафін, додатково містить стеарат цинку, складноефірний пла 3 3571 4 температурою 85°С, що мають стійкість до неросСкладноефірний пластифікаповсюження горіння (категорія А згідно з ГОСТом тор 4,0-6,0 12176) і відповідають вимогам експлуатації. N-ізопропіл N-феніл-пПоставлена мета досягається тим, що гумова фенілендіамін 1,8-2,0 суміш на основі етиленвінілацетатного каучуку, Парафін 3,0-4,0 яка містить етиленвінілацетатний каучук, антипиКаолін, діоксид кремнію, крейрени, протистарювачі, пом’якшувачі, згідно корисда 30,0-45,0 ної моделі вона містить, етиленвінілацетатний Антипирени 140-150 каучук з 60% вмістом вінілацетату , як протистаПеревагою запропонованої гумової суміші на рювачі -полікарбодіімід, N-ізопропіл N-феніл-поснові етиленвінілацетатного каучуку є те, що завфенілендіамін, як пом’якшувач - парафін, додаткодяки введенню нових інгредієнтів, при новому їх во містить стеарат цинку, складноефірний пласспіввідношенні порівняно з прототипом, значно (на тифікатор, вулканізуючу груп у - перекис та співа50%) підвищено відносну видовгу при розриві, тегент перекисної вулканізації, наповнювачі -каолін, плостійкість, маслостійкість, її технологічні властидіоксид кремнію, крейду при такому співвідношенні вості при переробці. інгредієнтів, масових частин: Приклади 1-3. На звичайному серійному проЕтиленвінілацетатний каучук 100 мисловому обладнанні виготовляють гумові суміші Полікарбодіімід 3,0-3,5 різного складу, які наведені в таблиці 1, а їх влаПерекис та його співагент 6,7-7,0 стивості порівняно з аналогами в таблиці 2. Стеарат цинку 1,0-3,0 Таблиця 1 Інгредієнти Етиленвінілацетатний каучук (60% вінілацетату) СЕВА (26-30% вінілацетату) Полікарбодіімід Перекис та його співагент Аппрет Сілан А151,ф Ірганокс 1330 ІрганоксМО 1024 Фенолформальдегідна смола Воск ПЕ Стеарат цинку Складноефірний пластифікатор N-ізопропіл N-феніл-п-фенілендіамін Парафін Каолін, діоксид кремнію, крейда Антипирени Кількість інгредієнтів (масових частин) у сумішах шифр у Прототип БТКПропонуємі 01К 1 2 3 100,0 100,0 100,0 25-30 3,0 3,5 3,0 6,7 6,7 7,0 1,0-1,5 0,1-0,3 0,3-0,5 1,5-2,0 2,5-3,0 1,0 3,0 1,0 6,0 4,0 6,0 2,0 1,8 1,9 4,0 3,0 3,0 40,0 30 45,0 52-73 140,0 145,0 150,0 Таблиця 2 Матеріали Показники, розмірність Аналог ШНХПЕ-40 3 170/20 1 1. Вулканізація, °С-хвил. 2. Пластичність по Карреру при 70°С 0,3-0,5 3. Характеристики по Муні: при (120±1)°С - максимальна в'язкість, °м 65 - мінімальна в'язкість, °м 6 - час до початку підвулканізації, хвил. >29 4.Вихідні дані: - міцність при розтягненні ¦r, Мпа 9,5 - відносна видовга при розриві xr, % 475 Прототип БТК-01К Пропонуємі 2 6 170/25 4 1 5 170/25 3 7 170/25 0,3-0,5 40-45 10 >30 >30 >30 >7,0 8,6 7,9 9,2 >150 300-350 400-450 300-350 0,3-0,5 0,3-0,5 при (100±1)°С 40-45 40-45 10 10 5 3571 6 Продовження табл.2 Матеріали Показники, розмірність 5. Водостійкість після експонування при 23°С протягом 14 діб: - зміна маси, % - твердість за Шором, у.о. 6. Кисневий індекс, % о2 7. Кількість 15с циклів до повного згорання зразка вулканізату 110х10 х2 мм, поміщеного вертикально у полум'я сухого спирту: - димоутворення - коксивність - формостійкість 8. Знижування показників міцності після впливу індустріального мастила марки И-40Д при (100±1)°С протягом 24 годин: - ¦r, % - xr, % 9. Значення xr після термічного старіння при: (140±2)°С протягом 17 діб - (110±2)°С протягом 17,5 діб 10. Морозостійкість, °С, не вище Комп’ютерна в ерстка М. Клюкін Аналог ШНХПЕ-40 Прототип БТК-01К 1 Пропонуємі 2 3 4 75 80±5 >33 2,8 85±5 >35 2,6 85±5 >35 2,8 85±5 >35 8-10 низьке. серед. норм. низьке серед. норм. низьке серед. норм. низьке серед. норм. 6,7 17,8 10-15 5-10 15-20 20-25 15-20 5-10 100-150 100-150 75-100 ³75 -40 -25 -40 -40 -40 Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
