Свердловинна желонка

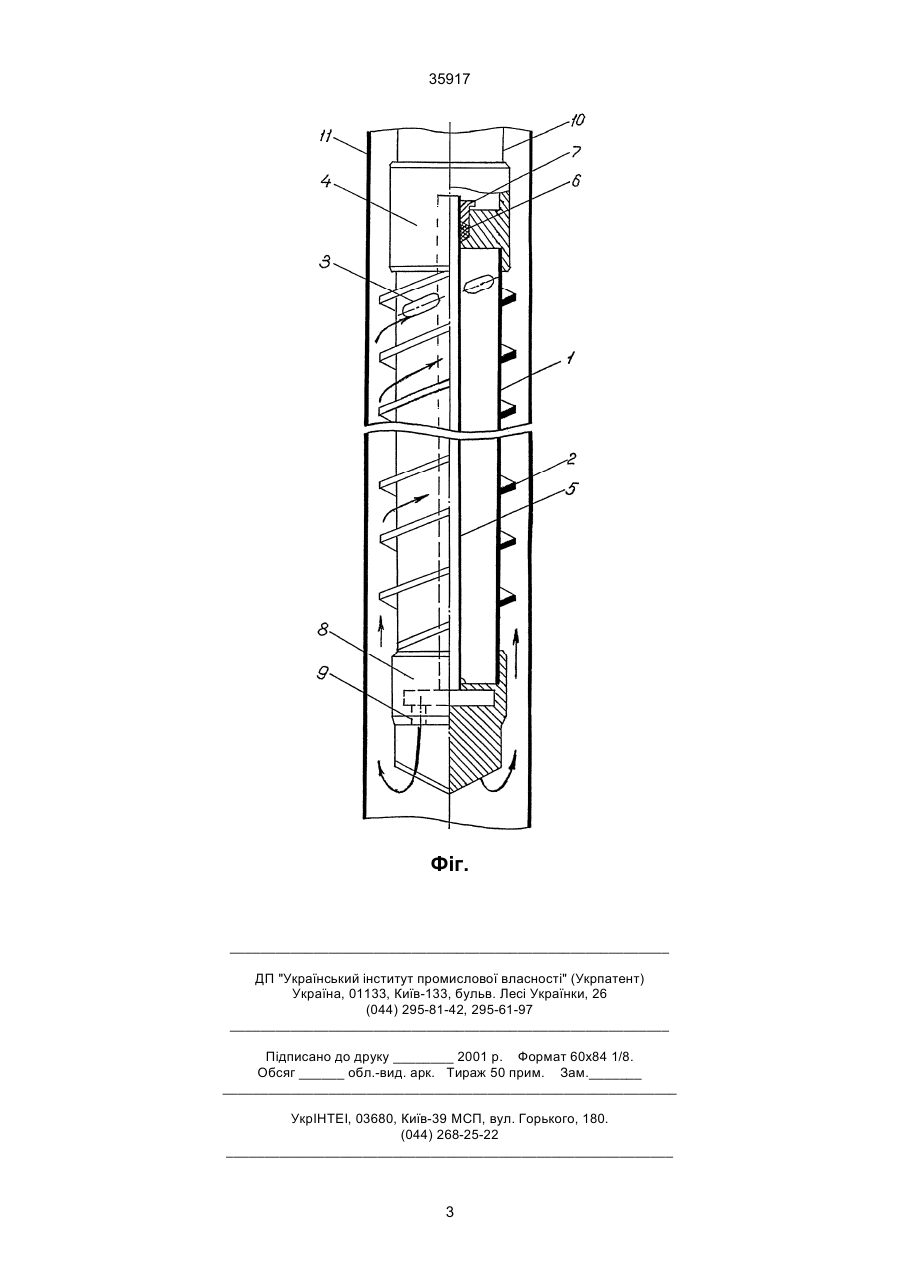

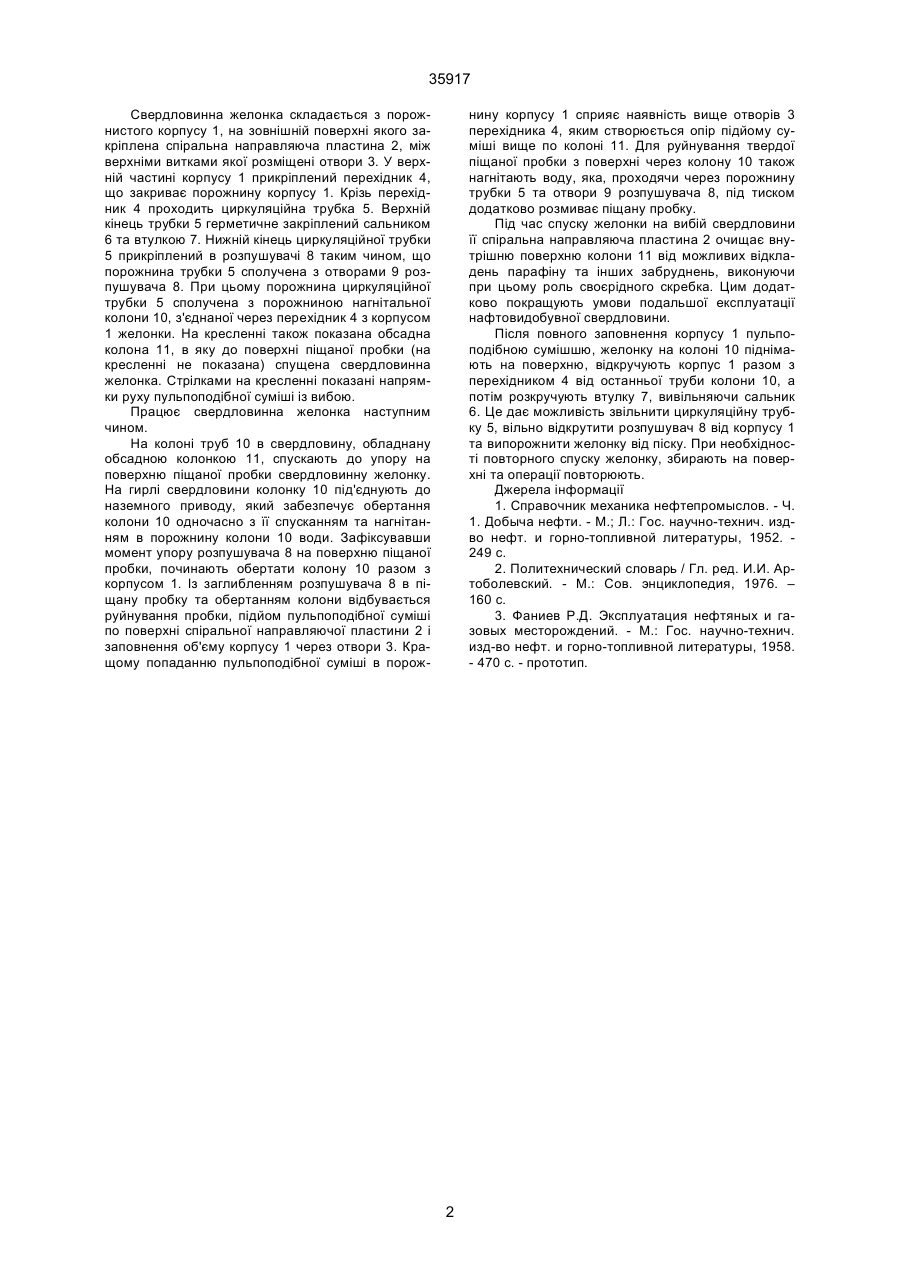

Свердловинна желонка, яка складається з порожнистого корпусу, перехідника, який закріпле 35917 Свердловинна желонка складається з порожнистого корпусу 1, на зовнішній поверхні якого закріплена спіральна направляюча пластина 2, між верхніми витками якої розміщені отвори 3. У верхній частині корпусу 1 прикріплений перехідник 4, що закриває порожнину корпусу 1. Крізь перехідник 4 проходить циркуляційна трубка 5. Верхній кінець трубки 5 герметичне закріплений сальником 6 та втулкою 7. Нижній кінець циркуляційної трубки 5 прикріплений в розпушувачі 8 таким чином, що порожнина трубки 5 сполучена з отворами 9 розпушувача 8. При цьому порожнина циркуляційної трубки 5 сполучена з порожниною нагнітальної колони 10, з'єднаної через перехідник 4 з корпусом 1 желонки. На кресленні також показана обсадна колона 11, в яку до поверхні піщаної пробки (на кресленні не показана) спущена свердловинна желонка. Стрілками на кресленні показані напрямки руху пульпоподібної суміші із вибою. Працює свердловинна желонка наступним чином. На колоні труб 10 в свердловину, обладнану обсадною колонкою 11, спускають до упору на поверхню піщаної пробки свердловинну желонку. На гирлі свердловини колонку 10 під'єднують до наземного приводу, який забезпечує обертання колони 10 одночасно з її спусканням та нагнітанням в порожнину колони 10 води. Зафіксувавши момент упору розпушувача 8 на поверхню піщаної пробки, починають обертати колону 10 разом з корпусом 1. Із заглибленням розпушувача 8 в піщану пробку та обертанням колони відбувається руйнування пробки, підйом пульпоподібної суміші по поверхні спіральної направляючої пластини 2 і заповнення об'єму корпусу 1 через отвори 3. Кращому попаданню пульпоподібної суміші в порож нину корпусу 1 сприяє наявність вище отворів 3 перехідника 4, яким створюється опір підйому суміші вище по колоні 11. Для руйнування твердої піщаної пробки з поверхні через колону 10 також нагнітають воду, яка, проходячи через порожнину трубки 5 та отвори 9 розпушувача 8, під тиском додатково розмиває піщану пробку. Під час спуску желонки на вибій свердловини її спіральна направляюча пластина 2 очищає внутрішню поверхню колони 11 від можливих відкладень парафіну та інших забруднень, виконуючи при цьому роль своєрідного скребка. Цим додатково покращують умови подальшої експлуатації нафтовидобувної свердловини. Після повного заповнення корпусу 1 пульпоподібною сумішшю, желонку на колоні 10 піднімають на поверхню, відкручують корпус 1 разом з перехідником 4 від останньої труби колони 10, а потім розкручують втулку 7, вивільняючи сальник 6. Це дає можливість звільнити циркуляційну трубку 5, вільно відкрутити розпушувач 8 від корпусу 1 та випорожнити желонку від піску. При необхідності повторного спуску желонку, збирають на поверхні та операції повторюють. Джерела інформації 1. Справочник механика нефтепромыслов. - Ч. 1. Добыча нефти. - М.; Л.: Гос. научно-технич. издво нефт. и горно-топливной литературы, 1952. 249 с. 2. Политехнический словарь / Гл. ред. И.И. Артоболевский. - М.: Сов. энциклопедия, 1976. – 160 с. 3. Фаниев Р.Д. Эксплуатация нефтяных и газовых месторождений. - М.: Гос. научно-технич. изд-во нефт. и горно-топливной литературы, 1958. - 470 с. - прототип. 2 35917 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
