Пускорегулюючий апарат

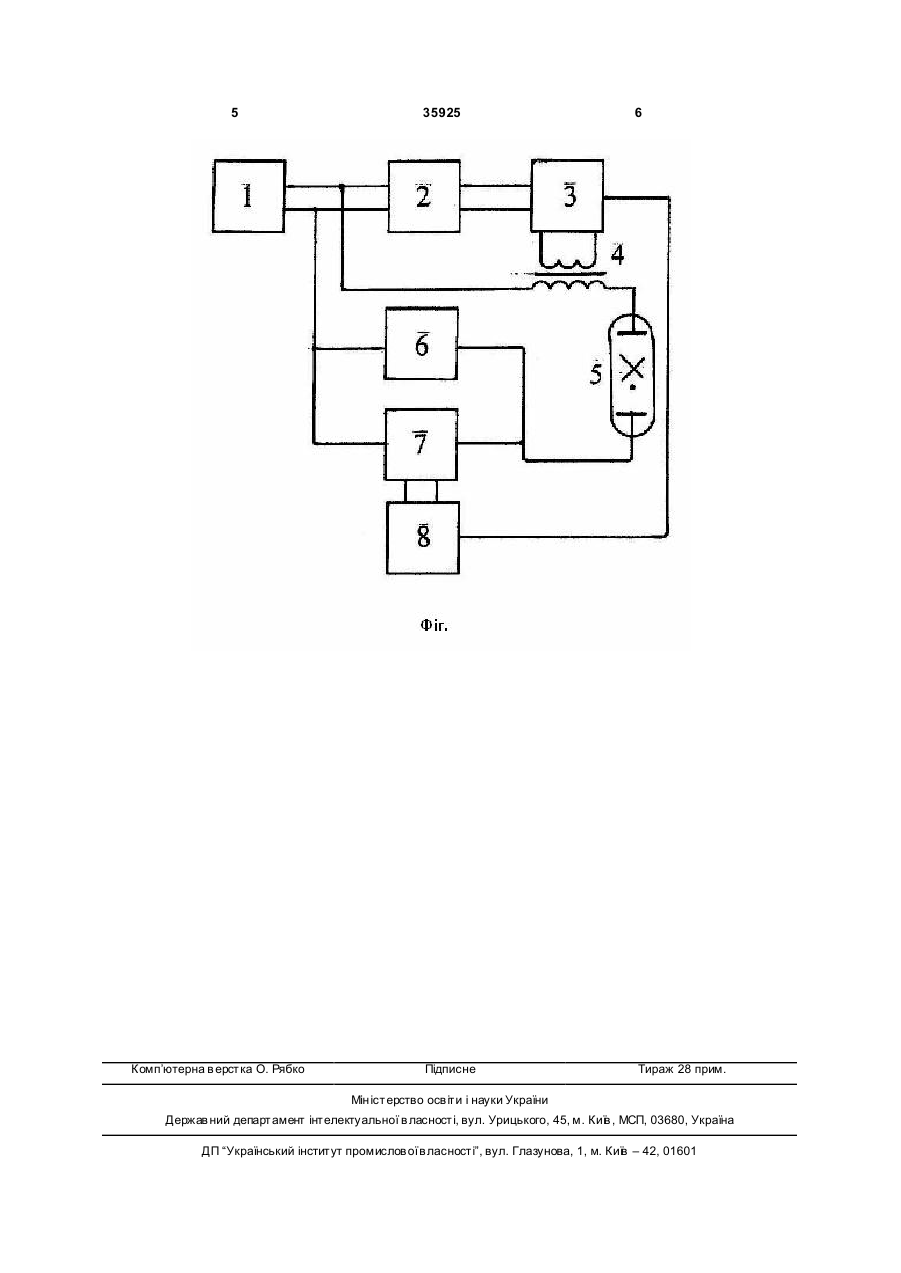

Пускорегулюючий апарат, що містить мережний фільтр, до якого приєднаний діодний міст, вихід якого приєднаний до тиристорного генератора імпульсів, вихід якого з'єднаний з первинною об 3 35925 нає виконувати функцію струмостабілізуючого елемента лампи. Недоліком такого пускорегулюючого апарата є постійна робота імпульсного генератора запалювальних імпульсів навіть і після запалювання лампи, які накладаються на мережову напругу живлення лампи, збільшуючи її амплітуду. Це призводить до інтенсивнішого розпилення емісійного покриття електродів і скорочення строку служби лампи, а також до додаткового споживання електричної енергії системою. Крім того, деякі гармоніки високочастотних імпульсів через мережний фільтр попадають в електричну мережу і спричиняють перешкоди іншим споживачам електроенергії, тобто неповністю виконуються умови електромагнітної сумісності апарата з живильною мережею. В основу корисної моделі поставлено завдання удосконалення пускорегулюючого апарату, в якому за рахунок введення додаткових функціональних елементів відбувається відключення тиристорного генератора імпульсів у момент запалювання розрядної лампи, чим досягається покращення режиму роботи і, відповідно, підвищення строку служби розрядної лампи, оскільки вона живиться при цьому лише синусоїдальною напругою мережі, досягається економія електроенергії, покращується електромагнітна сумісність пристрою з живильною мережею. Поставлене завдання вирішується тим, що в пускорегулюючий апарат, що містить мережний фільтр, до якого приєднаний діодний міст, ви хід якого приєднаний до тиристорного генератора імпульсів, вихід якого з'єднаний з первинною обмоткою трансформатора, один кінець вторинної обмотки якого з'єднаний з виходом мережового фільтра, а другій - до одного з електродів розрядної лампи, згідно корисної моделі додатково введено датчик струму, підключений одним кінцем до другого електроду розрядної лампи, а другим кінцем - до другого виходу мережового фільтра, виходи датчика струму приєднані до входу другого діодного мосту, ви хід якого приєднаний до робочої котушки струмового реле, комутуючий контакт якого приєднаний до тиристорного генератора імпульсів. Сутність корисної моделі полягає в тому, що за рахунок введення в схему п ускорегулюючого апарату датчика струму, другого діодного моста та струмового реле, досягається відключення тиристорного генератора імпульсів в момент запалювання розрядної лампи, чим досягається покращення режиму роботи лампи і збільшення строку служби завдяки живленню її лише синусоїдальною 4 напругою мережі, відбувається економія електроенергії, покращується електромагнітна сумісність пристрою з живильною мережею. Наведений рисунок пояснює особливості функціонування запропонованого пристрою. Функціональна схема пускорегулюючого апарату містить мережний фільтр, 1 ви хід якого з'єднаний з діодним мостом 2, вихід якого приєднаний до входу тиристорного генератора імпульсів 3, вихід якого з'єднаний з первинною обмоткою трансформатора 4, один кінець вторинної обмотки якого з'єднаний з виходом мережового фільтра 1, а другий приєднаний до електрода розрядної лампи 5, другий електрод якої через датчик струму 6 приєднаний до другого ви ходу мережового фільтра 1, а виходи датчика струму 6 приєднані до входу другого діодного моста 7, виходи якого з'єднані з робочою котушкою струмового реле 8, комутуючий контакт якого з'єднаний з тиристорним генератором імпульсів 3. Робота пристрою відбувається наступним чином. При ввімкненні живлення мережева напруга через вторинну обмотку трансформатора 4 подається на електроди розрядної лампи 5. Одночасно ця напруга подається на діодний міст 2, з виходу якого випрямлена напруга подається на вхід тиристорного генератора імпульсів 3, який після досягнення амплітудою мережової напруги порогової величини, двічі за період напруги живлення генерує пакет високочастотних імпульсів запуску, які наводять у вторинній обмотці трансформатора 4 високовольтні запалювальні імпульси амплітудою 1,4-4,5кВ (залежно від типу та потужності лампи) і запалюють розрядну лампу 5. Після запалення розрядної лампи 5 струм в її ланцюгу різко зростає, внаслідок чого на датчику струм у 6 виділяється напруга, яка через другий діодний міст 7 подається на робочу котушку стр умового реле 8, яка замикає комутуючий контакт струмового реле 8, що вимикає (шунтує) тиристорний генератор імпульсів 3. У разі потухання розрядної лампи (наприклад, внаслідок коливання напруги живлення), відбувається автоматичне перезапалення її за рахунок ввімкнення тиристорного генератора імпульсів і генерації запалювальних імпульсів за час порядку 0,2мс до того, як відбудеться деіонізація розрядного проміжку в колбі лампи. Таким чином запропонований пускорегулюючий апарат забезпечує високу надійність запалення та перезапалення розрядних ламп високого тиску, покращує режим роботи ламп і, відповідно, збільшує їх строк служби, здійснює економію електроенергії та покращує електромагнітну сумісність пристрою з живильною мережею. 5 Комп’ютерна в ерстка О. Рябко 35925 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
