Регулятор витрати

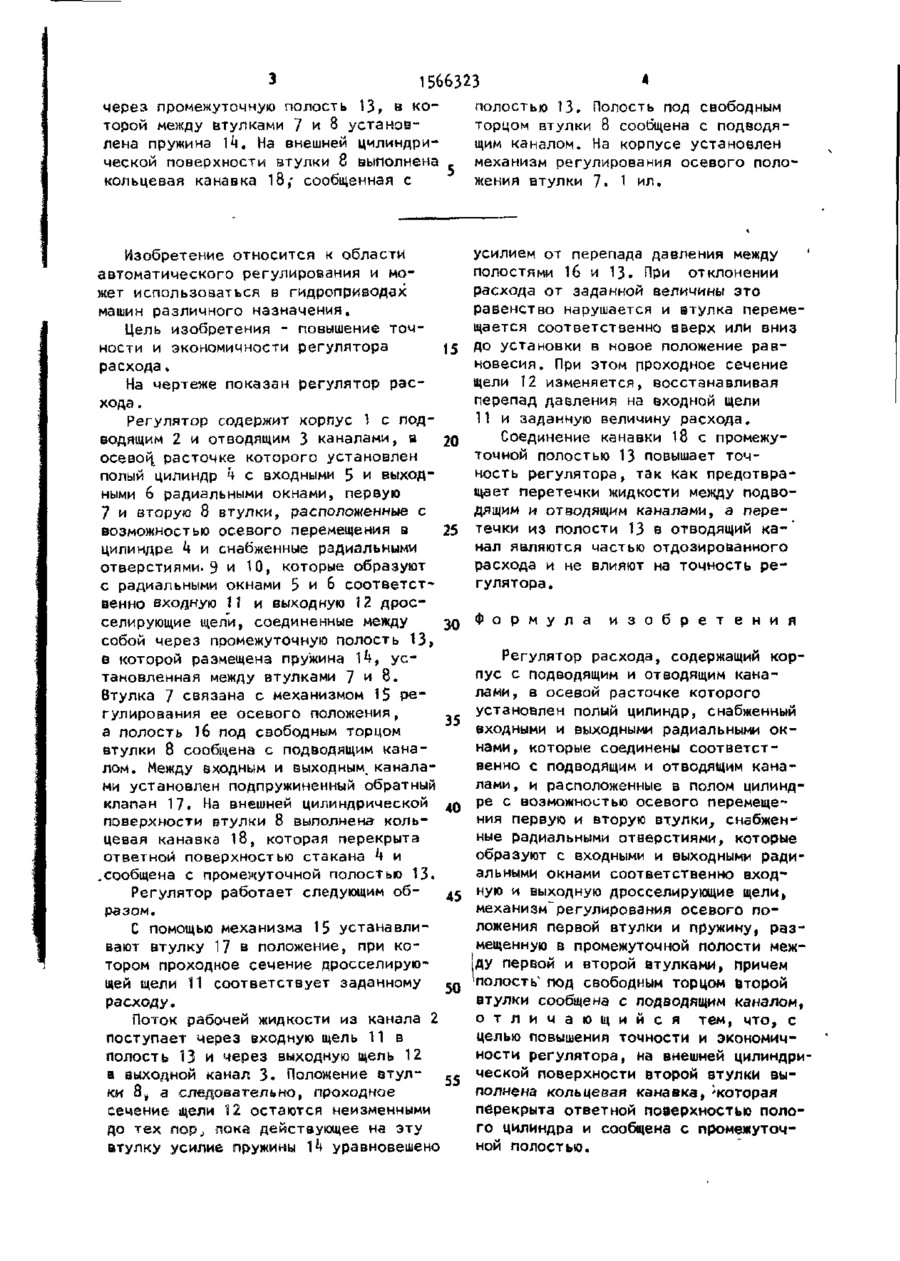

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) SU(11, 1566323 А1 (51)5 G 05 D 7/01 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (20 k3k353h/2k-2b (22) 23И2.87 (46)в ^3.05.90. Бюл. № 19 (71 Г Всесоюзный научно-исследовательский и проектно-конструкторский институт промышленных гидроприводов и гидроа втома тики (72) Б.Я. Ладензон, И.Н. Дехтярь, В.А. Панченко, Ю.Ф. Дегтярев и А.И„ Соболевский (53) 621.646.3(088.8) (56) Заявка ФРГ № 3346182, кл. G 05 0 7/01, 1Э85-Регулятор потока типа 2FRM (Serie 1*0). Каталог фирмы Rexroth, RD2816O/ опублик. 1981. (5*0 РЕГУЛЯТОР РАСХОДА (57) Изобретение относится к автоматическому регулированию и может использоваться в гидроприводах машин различного назначения. Цель изобретения - повышение точности и экономиМности регулятора расхода. Регулятор расхода содержит корпус 1 с подводящим и отводящим каналами, в осевой расточке которого установлен полый цилиндр Ц, в котором размещены первая 7 и вторая 8 втулки, снабженные радиальными отверстиями, которые образуют с радиальными окнами цилиндра , k входную 11 и выходную 12 дросселирующие щели, соединенные между собой с О) со 00 З 1566323 через промежуточную полость 13f в которой между втулками 7 и 8 установлена пружина 1ч. На внешней цилиндрической поверхности втулки 8 выполнена кольцевая канавка 18,' сообщенная с Изобретение относится к области автоматического регулирования и может использоваться в гидроприводах машин различного назначения. Цель изобретения - повышение точности и экономичности регулятора расхода. На чертеже показан регулятор расхода. Регулятор содержит корпус 1 с подводящим 2 и отводящим 3 каналами, в 20 осевоі\ расточке которого установлен полый цилиндр ч с входными 5 и выходными 6 радиальными окнами, первую 7 и вторую 8 втулки, расположенные с возможностью осевого перемещения в 25 цилиндре ч и снабженные радиальными отверстиями. 9 и 10, которые образуют с радиальными окнами 5 и 6 соответственно входную И и выходную 12 дросселирующие щели, соединенные между 30 собой через промежуточную полость 13* в которой размещена пружина 1ч, установленная между втулками 7 и 8. Втулка 7 связана с механизмом 15 регулирования ее осевого положения, а полость 16 под свободным торцом втулки 8 сообщена с подводящим каналом. Между входным и выходным каналами установлен подпружиненный обратный клапан 17. На внешней цилиндрической поверхности втулки 8 выполнена кольцевая канавка 18, которая перекрыта ответной поверхностью стакана ч и _сообщена с промежуточной полостью 13. Регулятор работает следующим образом. С помощью механизма 15 устанавливают втулку 17 в положение, при котором проходное сечение дросселирующей щели 11 соответствует заданному расходу. Поток рабочей жидкости из канала 2 поступает через входную щель 11 в полость 13 и через выходную щель 12 в выходной канал 3. Положение втул- « ки 8, а следовательно, проходное сечение щели 12 остаются неизменными до тех лор,, пока действующее на эту атулку усилие пружины Й уравновешено полостью 13- Полость под свободным торцом втулки 8 сообщена с подводящим каналом. На корпусе установлен механизм регулирования осевого положения втулки 7. 1 ил. усилием от перепада давления между полостями 16 и 13. При отклонении расхода от заданной величины это равенство нарушается и втулка перемещается соответственно вверх или вниз до установки в новое положение равновесия. При этом проходное сечение щели 12 изменяется, восстанавливая перепад давления на входной щели 11 и заданную величину расхода. Соединение канавки 18 с промежуточной полостью 13 повышает точность регулятора, так как предотвращает перетечки жидкости между подводящим и отводящим каналами, а перетечки из полости 13 в отводящий ка-' нал являются частью отдозированного расхода и не влияют на точность регулятора. Ф о р м у л а и з о б р е т е н и я Регулятор расхода, содержащий корпус с подводящим и отводящим каналами, в осевой расточке которого установлен полый цилиндр, снабженный входными и выходными радиальными окнами, которые соединены соответственно с подводящим и отводящим каналами, и расположенные в полом цилиндре с возможностью осевого перемещения первую и вторую втулки, снабженные радиальными отверстиями, которые образуют с входными и выходными радиальными окнами соответственно входную и выходную дросселирующие щели, механизм регулирования осевого положения первой втулки и пружину, размещенную в промежуточной полости между первой и второй втулками, причем полость" под свободным торцом второй втулки сообщена с подводящим каналом, о т л и ч а ю щ и й с я тем, что, с целью повышения точности и экономичности регулятора, на внешней цилиндрической поверхности второй втулки выполнена кольцевая канавка, ^которая перекрыта ответной поверхностью полого цилиндра и сообщена с промежуточной полостью. 1566323 Редактор В. Данко Составитель А, Габрильянц J Техред Л.ОлиЙнык Корректор М. Шароши Заказ 1220 Тираж 65і* Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
