Спосіб очищення коренебульбоплодів від налиплого грунту

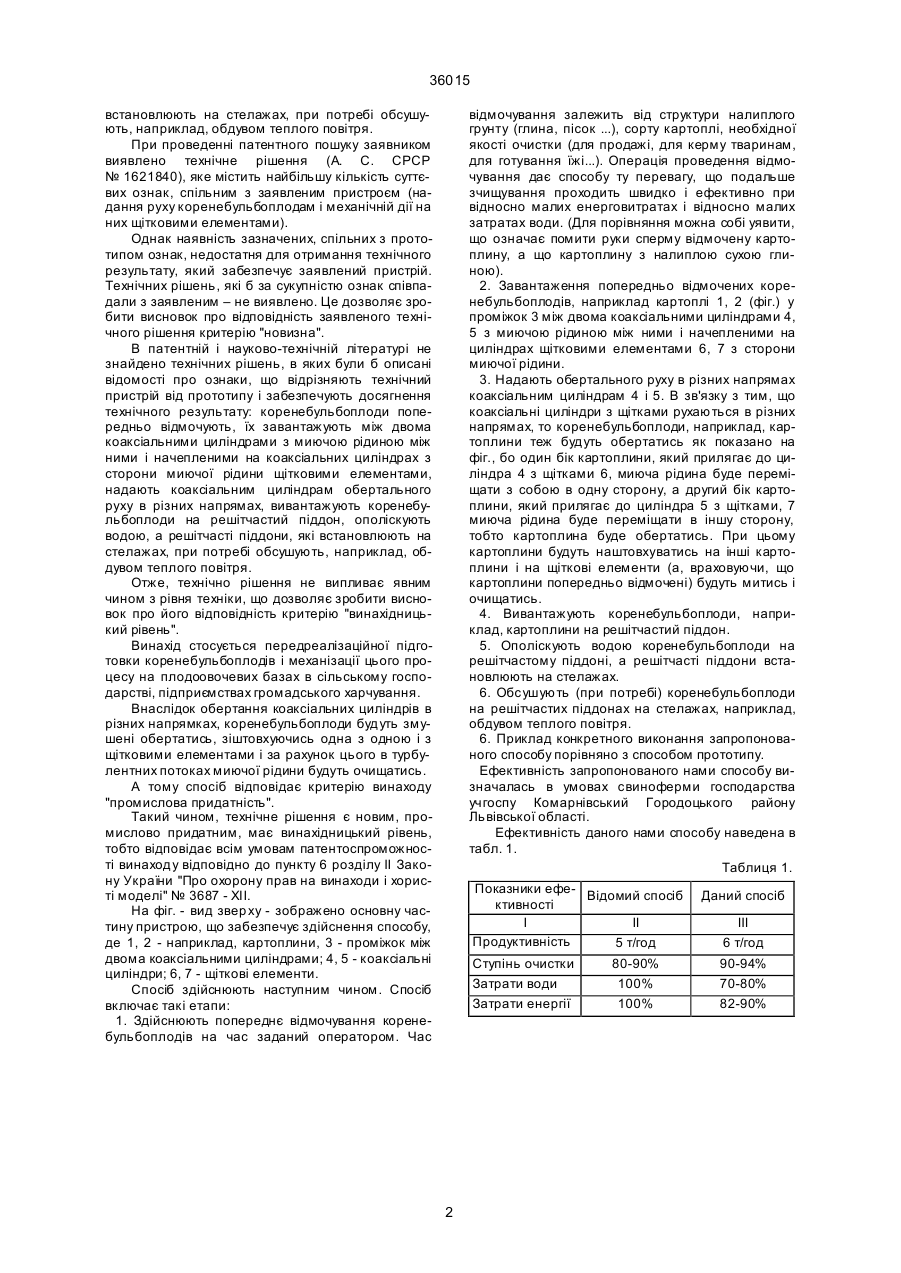

Спосіб очищення коренебульбоплодів від налиплого грунту, який полягає в наданні обертального руху коренебульбоплодам і механічній дії на 36015 встановлюють на стелажах, при потребі обсушують, наприклад, обдувом теплого повітря. При проведенні патентного пошуку заявником виявлено технічне рішення (А. С. CPCP № 1621840), яке містить найбільшу кількість суттєвих ознак, спільним з заявленим пристроєм (надання руху коренебульбоплодам і механічній дії на них щітковими елементами). Однак наявність зазначених, спільних з прототипом ознак, недостатня для отримання технічного результату, який забезпечує заявлений пристрій. Технічних рішень, які б за сукупністю ознак співпадали з заявленим – не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію "новизна". В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють технічний пристрій від прототипу і забезпечують досягнення технічного результату: коренебульбоплоди попередньо відмочують, їх завантажують між двома коаксіальними циліндрами з миючою рідиною між ними і начепленими на коаксіальних циліндрах з сторони миючої рідини щітковими елементами, надають коаксіальним циліндрам обертального руху в різних напрямах, вивантажують коренебульбоплоди на решітчастий піддон, ополіскують водою, а решітчасті піддони, які встановлюють на стелажах, при потребі обсушують, наприклад, обдувом теплого повітря. Отже, технічно рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його відповідність критерію "винахідницький рівень". Винахід стосується передреалізаційної підготовки коренебульбоплодів і механізації цього процесу на плодоовочевих базах в сільському господарстві, підприємствах громадського харчування. Внаслідок обертання коаксіальних циліндрів в різних напрямках, коренебульбоплоди будуть змушені обертатись, зіштовхуючись одна з одною і з щітковими елементами і за рахунок цього в турбулентних потоках миючої рідини будуть очищатись. А тому спосіб відповідає критерію винаходу "промислова придатність". Такий чином, технічне рішення є новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу відповідно до пункту 6 розділу ІІ Закону України "Про охорону прав на винаходи і хористі моделі" № 3687 - ХІІ. На фіг. - вид звер ху - зображено основну частину пристрою, що забезпечує здійснення способу, де 1, 2 - наприклад, картоплини, 3 - проміжок між двома коаксіальними циліндрами; 4, 5 - коаксіальні циліндри; 6, 7 - щіткові елементи. Спосіб здійснюють наступним чином. Спосіб включає такі етапи: 1. Здійснюють попереднє відмочування коренебульбоплодів на час заданий оператором. Час відмочування залежить від структури налиплого грунту (глина, пісок ...), сорту картоплі, необхідної якості очистки (для продажі, для керму тваринам, для готування їжі...). Операція проведення відмочування дає способу ту перевагу, що подальше зчищування проходить швидко і ефективно при відносно малих енерговитратах і відносно малих затратах води. (Для порівняння можна собі уявити, що означає помити руки сперму відмочену картоплину, а що картоплину з налиплою сухою глиною). 2. Завантаження попередньо відмочених коренебульбоплодів, наприклад картоплі 1, 2 (фіг.) у проміжок 3 між двома коаксіальними циліндрами 4, 5 з миючою рідиною між ними і начепленими на циліндpax щітковими елементами 6, 7 з сторони миючої рідини. 3. Надають обертального руху в різних напрямах коаксіальним циліндрам 4 і 5. В зв'язку з тим, що коаксіальні циліндри з щітками рухаються в різних напрямах, то коренебульбоплоди, наприклад, картоплини теж будуть обертатись як показано на фіг., бо один бік картоплини, який прилягає до циліндра 4 з щітками 6, миюча рідина буде переміщати з собою в одну сторону, а другий бік картоплини, який прилягає до циліндра 5 з щітками, 7 миюча рідина буде переміщати в іншу сторону, тобто картоплина буде обертатись. При цьому картоплини будуть наштовхуватись на інші картоплини і на щіткові елементи (а, враховуючи, що картоплини попередньо відмочені) будуть митись і очищатись. 4. Вивантажують коренебульбоплоди, наприклад, картоплини на решітчастий піддон. 5. Ополіскують водою коренебульбоплоди на решітчастому піддоні, а решітчасті піддони встановлюють на стелажах. 6. Обсушують (при потребі) коренебульбоплоди на решітчастих піддонах на стелажах, наприклад, обдувом теплого повітря. 6. Приклад конкретного виконання запропонованого способу порівняно з способом прототипу. Ефективність запропонованого нами способу визначалась в умовах свиноферми господарства учгоспу Комарнівський Городоцького району Львівської області. Ефективність даного нами способу наведена в табл. 1. Таблиця 1. Показники ефе- Відомий спосіб Даний спосіб ктивності І ІІ ІІІ Продуктивність 5 т/год 6 т/год очистки очистки Ступінь 80-90% 90-94% Затрати води 100% 70-80% Затрати енергії 100% 82-90% 2 36015 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
