Пружинний віброізолятор

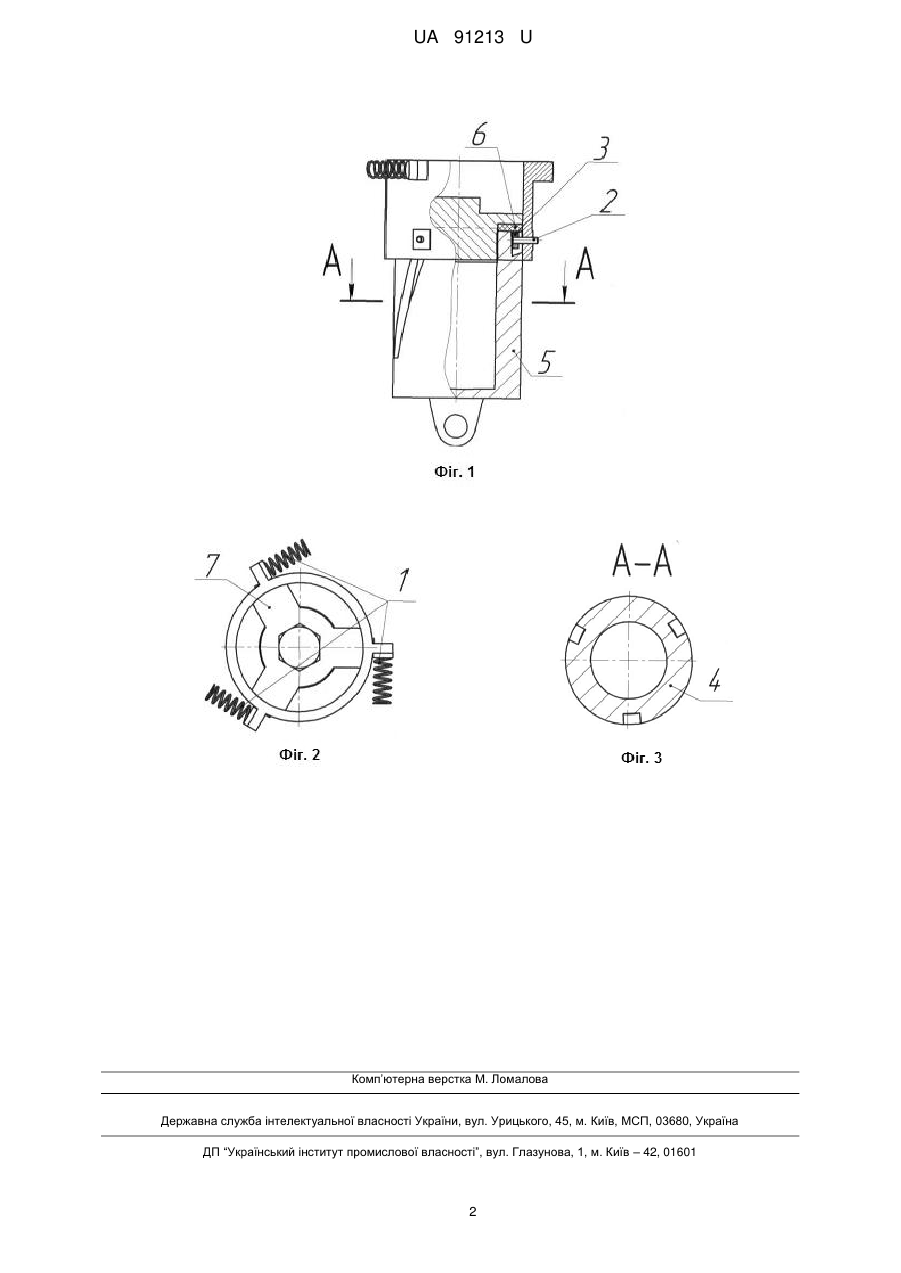

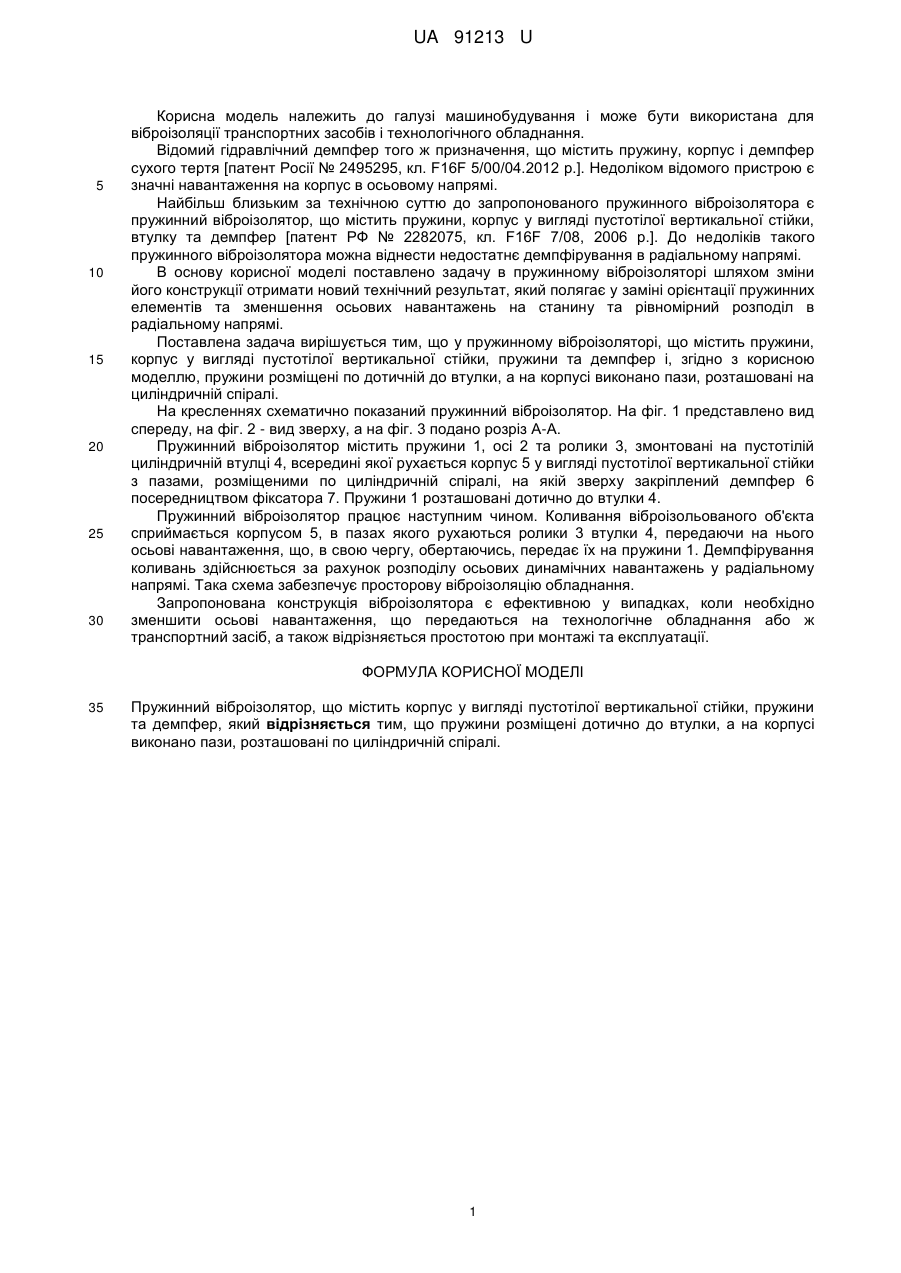

Реферат: UA 91213 U UA 91213 U 5 10 15 20 25 30 Корисна модель належить до галузі машинобудування і може бути використана для віброізоляції транспортних засобів і технологічного обладнання. Відомий гідравлічний демпфер того ж призначення, що містить пружину, корпус і демпфер сухого тертя [патент Росії № 2495295, кл. F16F 5/00/04.2012 p.]. Недоліком відомого пристрою є значні навантаження на корпус в осьовому напрямі. Найбільш близьким за технічною суттю до запропонованого пружинного віброізолятора є пружинний віброізолятор, що містить пружини, корпус у вигляді пустотілої вертикальної стійки, втулку та демпфер [патент РФ № 2282075, кл. F16F 7/08, 2006 р.]. До недоліків такого пружинного віброізолятора можна віднести недостатнє демпфірування в радіальному напрямі. В основу корисної моделі поставлено задачу в пружинному віброізоляторі шляхом зміни його конструкції отримати новий технічний результат, який полягає у заміні орієнтації пружинних елементів та зменшення осьових навантажень на станину та рівномірний розподіл в радіальному напрямі. Поставлена задача вирішується тим, що у пружинному віброізоляторі, що містить пружини, корпус у вигляді пустотілої вертикальної стійки, пружини та демпфер і, згідно з корисною моделлю, пружини розміщені по дотичній до втулки, а на корпусі виконано пази, розташовані на циліндричній спіралі. На кресленнях схематично показаний пружинний віброізолятор. На фіг. 1 представлено вид спереду, на фіг. 2 - вид зверху, а на фіг. 3 подано розріз А-А. Пружинний віброізолятор містить пружини 1, осі 2 та ролики 3, змонтовані на пустотілій циліндричній втулці 4, всередині якої рухається корпус 5 у вигляді пустотілої вертикальної стійки з пазами, розміщеними по циліндричній спіралі, на якій зверху закріплений демпфер 6 посередництвом фіксатора 7. Пружини 1 розташовані дотично до втулки 4. Пружинний віброізолятор працює наступним чином. Коливання віброізольованого об'єкта сприймається корпусом 5, в пазах якого рухаються ролики 3 втулки 4, передаючи на нього осьові навантаження, що, в свою чергу, обертаючись, передає їх на пружини 1. Демпфірування коливань здійснюється за рахунок розподілу осьових динамічних навантажень у радіальному напрямі. Така схема забезпечує просторову віброізоляцію обладнання. Запропонована конструкція віброізолятора є ефективною у випадках, коли необхідно зменшити осьові навантаження, що передаються на технологічне обладнання або ж транспортний засіб, а також відрізняється простотою при монтажі та експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пружинний віброізолятор, що містить корпус у вигляді пустотілої вертикальної стійки, пружини та демпфер, який відрізняється тим, що пружини розміщені дотично до втулки, а на корпусі виконано пази, розташовані по циліндричній спіралі. 1 UA 91213 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
