Універсальний кулезахисний щит підвищеного рівня захисту

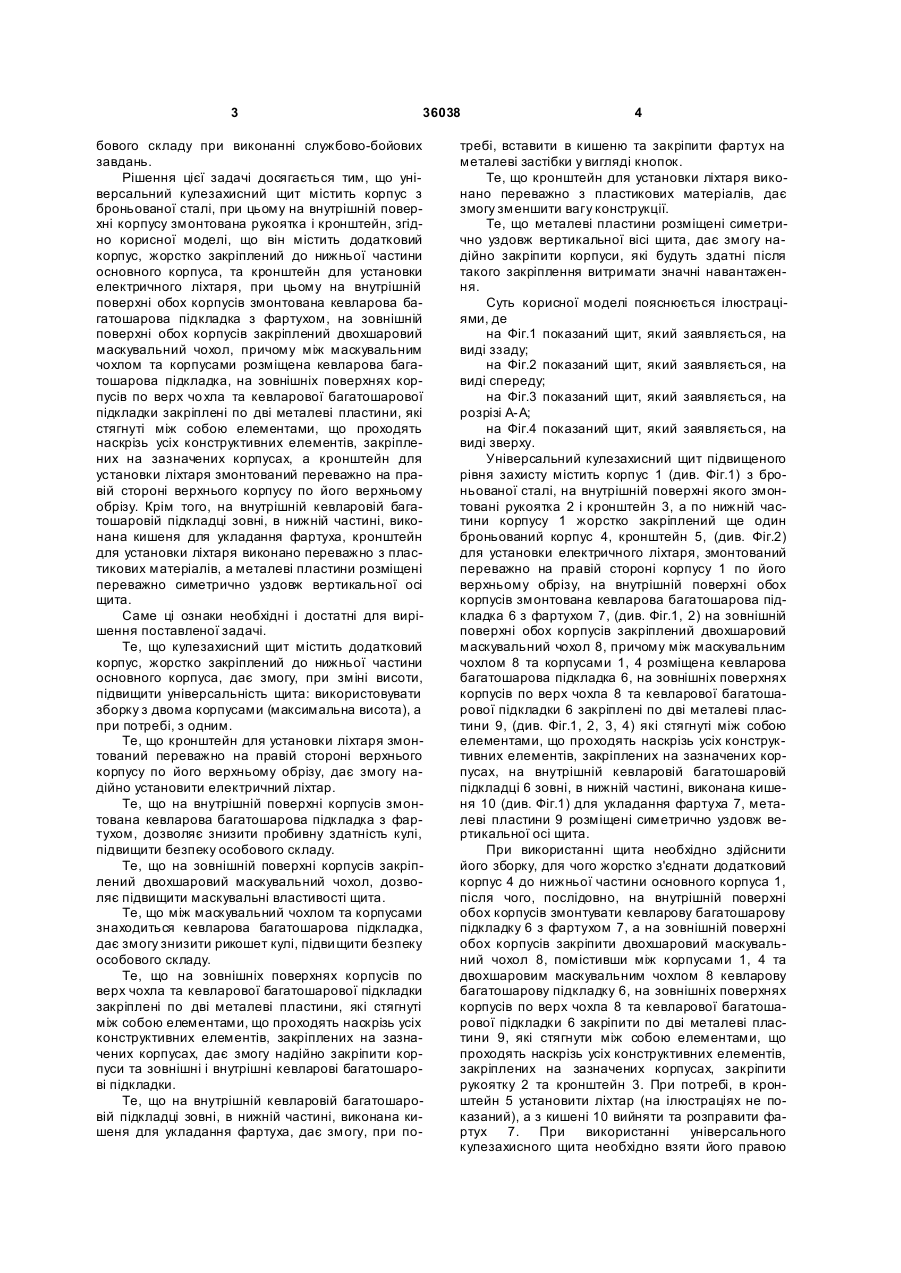

1. Універсальний кулезахисний щит підвищеного рівня захисту, що містить корпус з броньованої сталі, при цьому на внутрішній поверхні корпусу змонтована рукоятка і кронштейн, який відрізняє ться тим, що він містить додатковий корпус, жорстко закріплений до нижньої частини основного корпуса, та кронштейн для установки електричного ліхтаря, при цьому на внутрішній поверхні обох корпусів змонтована кевларова багатошарова підкладка з фартухом, на зовнішній U 2 (19) 1 3 36038 бового складу при виконанні службово-бойових завдань. Рішення цієї задачі досягається тим, що універсальний кулезахисний щит містить корпус з броньованої сталі, при цьому на внутрішній поверхні корпусу змонтована рукоятка і кронштейн, згідно корисної моделі, що він містить додатковий корпус, жорстко закріплений до нижньої частини основного корпуса, та кронштейн для установки електричного ліхтаря, при цьому на внутрішній поверхні обох корпусів змонтована кевларова багатошарова підкладка з фартухом, на зовнішній поверхні обох корпусів закріплений двохшаровий маскувальний чохол, причому між маскувальним чохлом та корпусами розміщена кевларова багатошарова підкладка, на зовнішніх поверхнях корпусів по верх чо хла та кевларової багатошарової підкладки закріплені по дві металеві пластини, які стягнуті між собою елементами, що проходять наскрізь усіх конструктивних елементів, закріплених на зазначених корпусах, а кронштейн для установки ліхтаря змонтований переважно на правій стороні верхнього корпусу по його верхньому обрізу. Крім того, на внутрішній кевларовій багатошаровій підкладці зовні, в нижній частині, виконана кишеня для укладання фартуха, кронштейн для установки ліхтаря виконано переважно з пластикових матеріалів, а металеві пластини розміщені переважно симетрично уздовж вертикальної осі щита. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що кулезахисний щит містить додатковий корпус, жорстко закріплений до нижньої частини основного корпуса, дає змогу, при зміні висоти, підвищити універсальність щита: використовувати зборку з двома корпусами (максимальна висота), а при потребі, з одним. Те, що кронштейн для установки ліхтаря змонтований переважно на правій стороні верхнього корпусу по його верхньому обрізу, дає змогу надійно установити електричний ліхтар. Те, що на внутрішній поверхні корпусів змонтована кевларова багатошарова підкладка з фартухом, дозволяє знизити пробивну здатність кулі, підвищити безпеку особового складу. Те, що на зовнішній поверхні корпусів закріплений двохшаровий маскувальний чохол, дозволяє підвищити маскувальні властивості щита. Те, що між маскувальний чохлом та корпусами знаходиться кевларова багатошарова підкладка, дає змогу знизити рикошет кулі, підви щити безпеку особового складу. Те, що на зовнішніх поверхнях корпусів по верх чохла та кевларової багатошарової підкладки закріплені по дві металеві пластини, які стягнуті між собою елементами, що проходять наскрізь усіх конструктивних елементів, закріплених на зазначених корпусах, дає змогу надійно закріпити корпуси та зовнішні і внутрішні кевларові багатошарові підкладки. Те, що на внутрішній кевларовій багатошаровій підкладці зовні, в нижній частині, виконана кишеня для укладання фартуха, дає змогу, при по 4 требі, вставити в кишеню та закріпити фартух на металеві застібки у вигляді кнопок. Те, що кронштейн для установки ліхтаря виконано переважно з пластикових матеріалів, дає змогу зменшити вагу конструкції. Те, що металеві пластини розміщені симетрично уздовж вертикальної вісі щита, дає змогу надійно закріпити корпуси, які будуть здатні після такого закріплення витримати значні навантаження. Суть корисної моделі пояснюється ілюстраціями, де на Фіг.1 показаний щит, який заявляється, на виді ззаду; на Фіг.2 показаний щит, який заявляється, на виді спереду; на Фіг.3 показаний щит, який заявляється, на розрізі А-А; на Фіг.4 показаний щит, який заявляється, на виді зверху. Універсальний кулезахисний щит підвищеного рівня захисту містить корпус 1 (див. Фіг.1) з броньованої сталі, на внутрішній поверхні якого змонтовані рукоятка 2 і кронштейн 3, а по нижній частини корпусу 1 жорстко закріплений ще один броньований корпус 4, кронштейн 5, (див. Фіг.2) для установки електричного ліхтаря, змонтований переважно на правій стороні корпусу 1 по його верхньому обрізу, на внутрішній поверхні обох корпусів змонтована кевларова багатошарова підкладка 6 з фартухом 7, (див. Фіг.1, 2) на зовнішній поверхні обох корпусів закріплений двохшаровий маскувальний чохол 8, причому між маскувальним чохлом 8 та корпусами 1, 4 розміщена кевларова багатошарова підкладка 6, на зовнішніх поверхнях корпусів по верх чохла 8 та кевларової багатошарової підкладки 6 закріплені по дві металеві пластини 9, (див. Фіг.1, 2, 3, 4) які стягнуті між собою елементами, що проходять наскрізь усіх конструктивних елементів, закріплених на зазначених корпусах, на внутрішній кевларовій багатошаровій підкладці 6 зовні, в нижній частині, виконана кишеня 10 (див. Фіг.1) для укладання фартуха 7, металеві пластини 9 розміщені симетрично уздовж вертикальної осі щита. При використанні щита необхідно здійснити його зборку, для чого жорстко з'єднати додатковий корпус 4 до нижньої частини основного корпуса 1, після чого, послідовно, на внутрішній поверхні обох корпусів змонтувати кевларову багатошарову підкладку 6 з фартухом 7, а на зовнішній поверхні обох корпусів закріпити двохшаровий маскувальний чохол 8, помістивши між корпусами 1, 4 та двохшаровим маскувальним чохлом 8 кевларову багатошарову підкладку 6, на зовнішніх поверхнях корпусів по верх чохла 8 та кевларової багатошарової підкладки 6 закріпити по дві металеві пластини 9, які стягнути між собою елементами, що проходять наскрізь усіх конструктивних елементів, закріплених на зазначених корпусах, закріпити рукоятку 2 та кронштейн 3. При потребі, в кронштейн 5 установити ліхтар (на ілюстраціях не показаний), а з кишені 10 вийняти та розправити фартух 7. При використанні універсального кулезахисного щита необхідно взяти його правою 5 36038 рукою, внутрішньою частиною до себе, а ліву руку вставити в кронштейн 3 до ліктя, взявшись нею за рукоятку 2. Після використанні щита вийняти ліхтар з кронштейна 5 та вставити фартух 7 в кишеню 10 і закріпити, наприклад, як варіант конструкторського виконання, на металеві застібки у вигляді кнопок (на ілюстраціях не показані). Таким чином, запропонована корисна модель, як вона описана вище, дозволяє: - значно зменшити пробивання щита кулею та іншими предметами; - зменшити рикошет кулі при влучанні у корпус щита; - забезпечити достатню захищеність особового складу правоохоронних органів при проведенні службово-бойових операцій; Комп’ютерна в ерстка C.Литв иненко 6 - використовувати щит з двома корпусами, а при необхідності, розібрати і використовува ти як два окремі щити. Підвищення ефективності застосування універсального кулезахисного щита підвищеного рівня захисту у порівнянні з прототипом, полягає в тому, що добавлено додатковий броньований корпус, елементи захисту, а також кронштейн для ліхтаря, що в цілому, забезпечує достатню захищеність особового складу при виконанні службовобойових завдань, а також при зміні висоти щита, дає змогу підвищити універсальність зазначеного щита, зменшити пробивну здатність кулі та її рикошет. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
