Комплекс переробки вугільних шламів

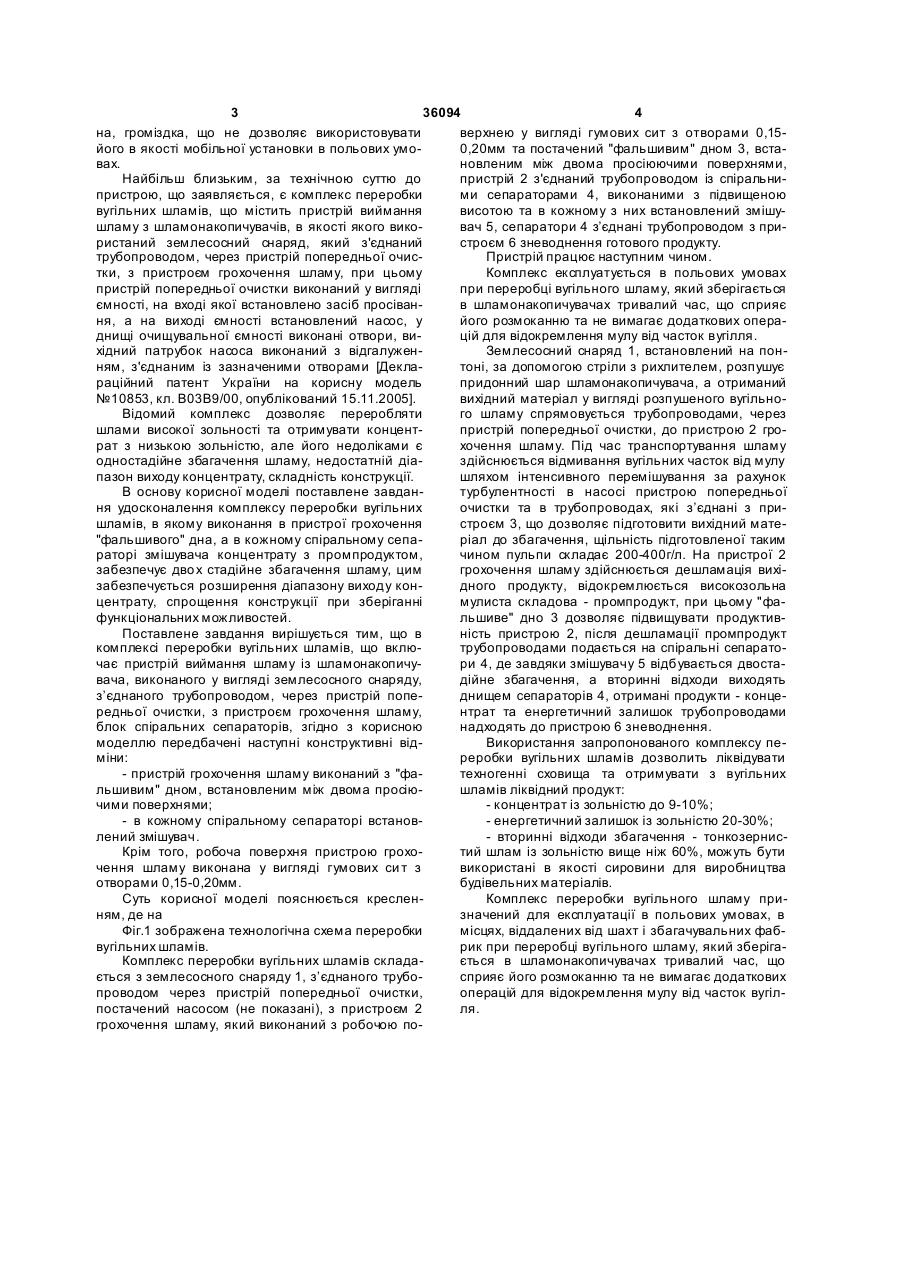

1. Комплекс переробки вугільних шламів, що включає пристрій виймання шламу із шламонакопичувача, виконаного у вигляді землесосного снаряда та з'єднаного з пристроєм грохочення шламу трубопроводом, блок спіральних сепараторів, пристрій зневоднення готового продукту, який відрізняється тим, що пристрій грохочення шламу виконаний з ″фальшивим″ дном, встановленим між двома просіювальними поверхнями, а в кожному спіральному сепараторі встановлений змішувач. 2. Комплекс за п. 1, який відрізняється тим, що робоча поверхня пристрою грохочення шламу виконана у вигляді гумових сит з отворами 0,15-0,20 мм. (19) (21) u200806783 (22) 19.05.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) ІЛЬЯШОВ МИХАЙЛО ОЛЕКС АНДРОВИЧ, UA, ЧАЛЕНКО ВІКТОР ІВАНОВИЧ, UA, САЄНКО ОЛЕКСАНДР КИРИЛОВИЧ, UA, С АФОНОВ ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, ЯКУШКО ВОЛОДИМИР ЛЕОНІДОВИЧ, U A, У МАНЕЦЬ СЕРГІЙ ВОЛОДИМИРОВИЧ, U A, БЄЛИХ ДМИТРО ВАЛЕНТИНОВИЧ, UA (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ГРУПА "ЕНЕРГО", U A 3 36094 4 на, громіздка, що не дозволяє використовувати верхнею у вигляді гумових сит з отворами 0,15його в якості мобільної установки в польових умо0,20мм та постачений "фальшивим" дном 3, вставах. новленим між двома просіюючими поверхнями, Найбільш близьким, за технічною суттю до пристрій 2 з'єднаний трубопроводом із спіральнипристрою, що заявляється, є комплекс переробки ми сепараторами 4, виконаними з підвищеною вугільних шламів, що містить пристрій виймання висотою та в кожному з них встановлений змішушламу з шламонакопичувачів, в якості якого виковач 5, сепаратори 4 з’єднані трубопроводом з приристаний землесосний снаряд, який з'єднаний строєм 6 зневоднення готового продукту. трубопроводом, через пристрій попередньої очисПристрій працює наступним чином. тки, з пристроєм грохочення шламу, при цьому Комплекс експлуатується в польових умовах пристрій попередньої очистки виконаний у вигляді при переробці вугільного шламу, який зберігається ємності, на вході якої встановлено засіб просіванв шламонакопичувачах тривалий час, що сприяє ня, а на виході ємності встановлений насос, у його розмоканню та не вимагає додаткових операднищі очищувальної ємності виконані отвори, вицій для відокремлення мулу від часток вугілля. хідний патрубок насоса виконаний з відгалуженЗемлесосний снаряд 1, встановлений на понням, з'єднаним із зазначеними отворами [Деклатоні, за допомогою стріли з рихлителем, розпушує раційний патент України на корисну модель придонний шар шламонакопичувача, а отриманий №10853, кл. В03В9/00, опублікований 15.11.2005]. вихідний матеріал у вигляді розпушеного вугільноВідомий комплекс дозволяє переробляти го шламу спрямовується трубопроводами, через шлами високої зольності та отримувати концентпристрій попередньої очистки, до пристрою 2 грорат з низькою зольністю, але його недоліками є хочення шламу. Під час транспортування шламу одностадійне збагачення шламу, недостатній діаздійснюється відмивання вугільних часток від мулу пазон виходу концентрату, складність конструкції. шляхом інтенсивного перемішування за рахунок В основу корисної моделі поставлене завдантурбулентності в насосі пристрою попередньої ня удосконалення комплексу переробки вугільних очистки та в трубопроводах, які з’єднані з пришламів, в якому виконання в пристрої грохочення строєм 3, що дозволяє підготовити вихідний мате"фальшивого" дна, а в кожному спіральному сепаріал до збагачення, щільність підготовленої таким раторі змішувача концентрату з промпродуктом, чином пульпи складає 200-400г/л. На пристрої 2 забезпечує дво х стадійне збагачення шламу, цим грохочення шламу здійснюється дешламація вихізабезпечується розширення діапазону виходу кондного продукту, відокремлюється високозольна центрату, спрощення конструкції при зберіганні мулиста складова - промпродукт, при цьому "фафункціональних можливостей. льшиве" дно 3 дозволяє підвищувати продуктивПоставлене завдання вирішується тим, що в ність пристрою 2, після дешламації промпродукт комплексі переробки вугільних шламів, що вклютрубопроводами подається на спіральні сепараточає пристрій виймання шламу із шламонакопичури 4, де завдяки змішувачу 5 відбувається двоставача, виконаного у вигляді землесосного снаряду, дійне збагачення, а вторинні відходи виходять з’єднаного трубопроводом, через пристрій попеднищем сепараторів 4, отримані продукти - концередньої очистки, з пристроєм грохочення шламу, нтрат та енергетичний залишок трубопроводами блок спіральних сепараторів, згідно з корисною надходять до пристрою 6 зневоднення.моделлю передбачені наступні конструктивні відВикористання запропонованого комплексу пеміни: реробки вугільних шламів дозволить ліквідувати - пристрій грохочення шламу виконаний з "фатехногенні сховища та отримувати з вугільних льшивим" дном, встановленим між двома просіюшламів ліквідний продукт: чими поверхнями; - концентрат із зольністю до 9-10%; - в кожному спіральному сепараторі встанов- енергетичний залишок із зольністю 20-30%; лений змішувач. - вторинні відходи збагачення - тонкозернисКрім того, робоча поверхня пристрою грохотий шлам із зольністю вище ніж 60%, можуть бути чення шламу виконана у вигляді гумових си т з використані в якості сировини для виробництва отворами 0,15-0,20мм. будівельних матеріалів. Суть корисної моделі пояснюється кресленКомплекс переробки вугільного шламу приням, де на значений для експлуатації в польових умовах, в Фіг.1 зображена технологічна схема переробки місцях, віддалених від шахт і збагачувальних фабвугільних шламів. рик при переробці вугільного шламу, який зберігаКомплекс переробки вугільних шламів складається в шламонакопичувачах тривалий час, що ється з землесосного снаряду 1, з’єднаного трубосприяє його розмоканню та не вимагає додаткових проводом через пристрій попередньої очистки, операцій для відокремлення мулу від часток вугілпостачений насосом (не показані), з пристроєм 2 ля. грохочення шламу, який виконаний з робочою по 5 Комп’ютерна в ерстка В. Мацело 36094 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
