Смуговий розпушувач ґрунту

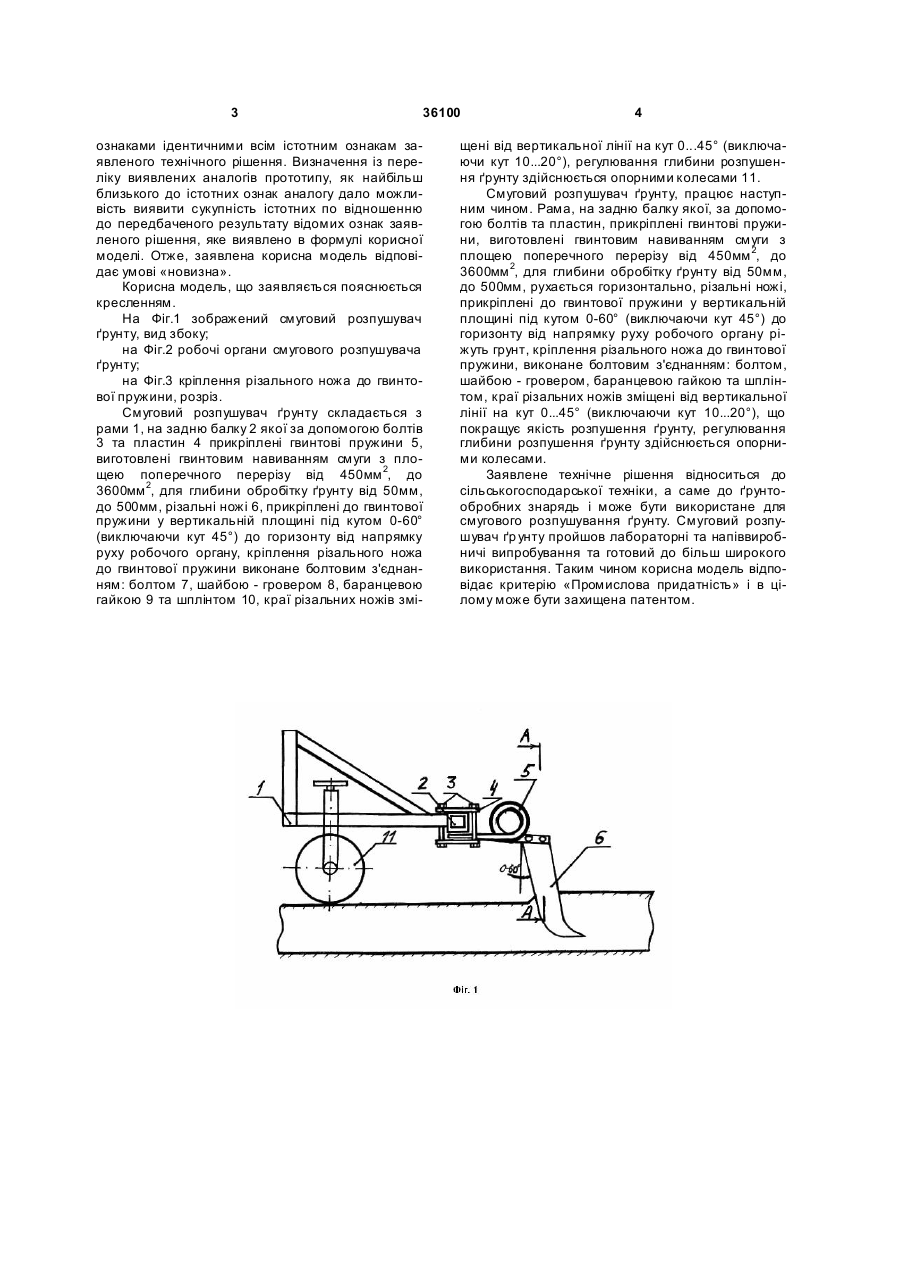

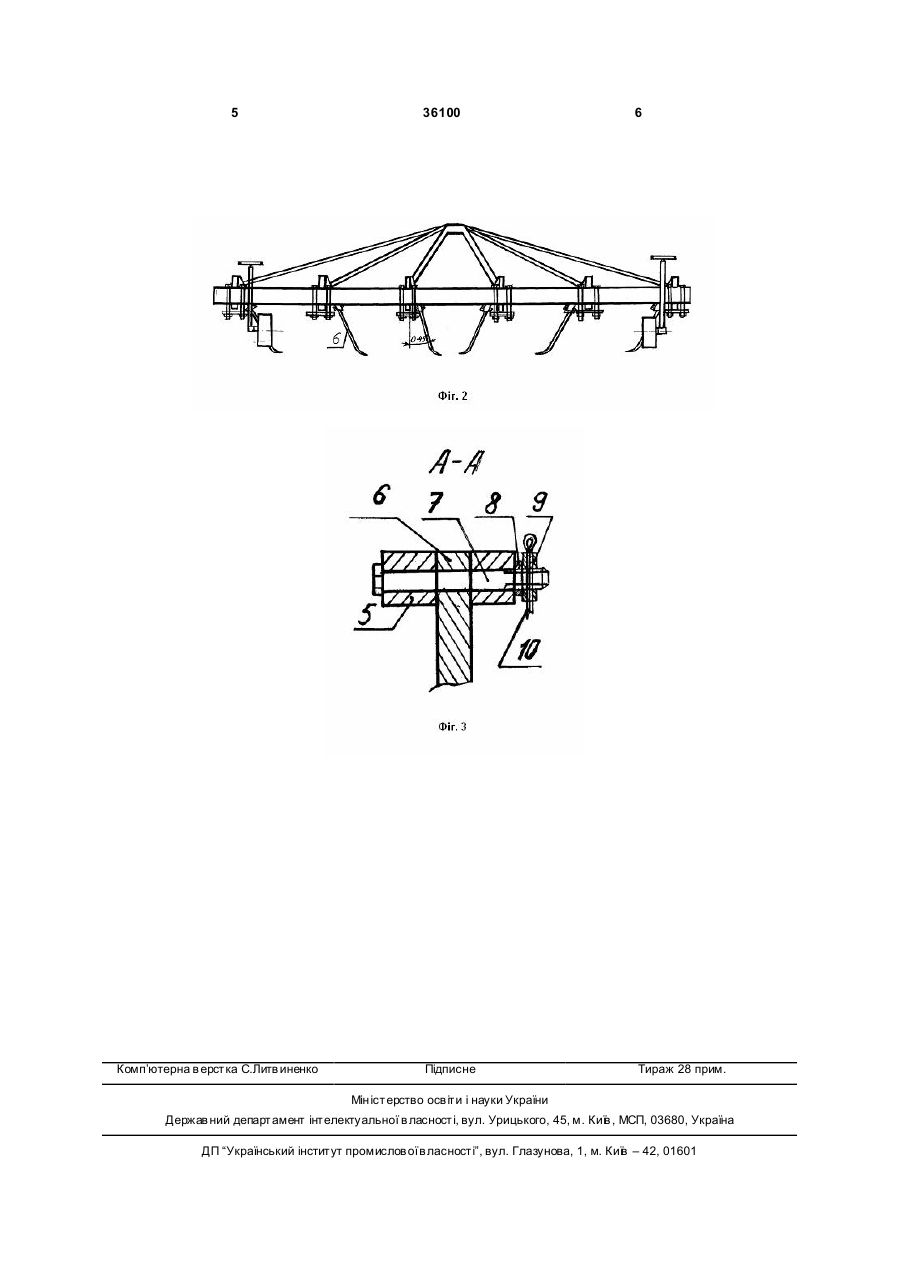

1. Смуговий розпушувач ґрунту, що складається з рами, балки, гвинтової пружини, різальних ножів, опорних коліс, який відрізняється тим, що різальні ножі прикріплені до гвинтової пружини у вертикальній площині під кутом 0-60° (виключаючи кут 45°) до горизонту від напрямку руху робочого органу. 3 36100 ознаками ідентичними всім істотним ознакам заявленого технічного рішення. Визначення із переліку виявлених аналогів прототипу, як найбільш близького до істотних ознак аналогу дало можливість виявити сукупність істотних по відношенню до передбаченого результату відомих ознак заявленого рішення, яке виявлено в формулі корисної моделі. Отже, заявлена корисна модель відповідає умові «новизна». Корисна модель, що заявляється пояснюється кресленням. На Фіг.1 зображений смуговий розпушувач ґрунту, вид збоку; на Фіг.2 робочі органи смугового розпушувача ґрунту; на Фіг.3 кріплення різального ножа до гвинтової пружини, розріз. Смуговий розпушувач ґрунту складається з рами 1, на задню балку 2 якої за допомогою болтів 3 та пластин 4 прикріплені гвинтові пружини 5, виготовлені гвинтовим навиванням смуги з площею поперечного перерізу від 450мм 2, до 3600мм 2, для глибини обробітку ґрунту від 50мм, до 500мм, різальні ножі 6, прикріплені до гвинтової пружини у вертикальній площині під кутом 0-60° (виключаючи кут 45°) до горизонту від напрямку руху робочого органу, кріплення різального ножа до гвинтової пружини виконане болтовим з'єднанням: болтом 7, шайбою - гровером 8, баранцевою гайкою 9 та шплінтом 10, краї різальних ножів змі 4 щені від вертикальної лінії на кут 0...45° (виключаючи кут 10...20°), регулювання глибини розпушення ґрунту здійснюється опорними колесами 11. Смуговий розпушувач ґрунту, працює наступним чином. Рама, на задню балку якої, за допомогою болтів та пластин, прикріплені гвинтові пружини, виготовлені гвинтовим навиванням смуги з площею поперечного перерізу від 450мм 2, до 3600мм 2, для глибини обробітку ґрунту від 50мм, до 500мм, рухається горизонтально, різальні ножі, прикріплені до гвинтової пружини у вертикальній площині під кутом 0-60° (виключаючи кут 45°) до горизонту від напрямку руху робочого органу ріжуть грунт, кріплення різального ножа до гвинтової пружини, виконане болтовим з'єднанням: болтом, шайбою - гровером, баранцевою гайкою та шплінтом, краї різальних ножів зміщені від вертикальної лінії на кут 0...45° (виключаючи кут 10...20°), що покращує якість розпушення ґрунту, регулювання глибини розпушення ґрунту здійснюється опорними колесами. Заявлене технічне рішення відноситься до сільськогосподарської техніки, а саме до ґрунтообробних знарядь і може бути використане для смугового розпушування ґрунту. Смуговий розпушувач ґр унту пройшов лабораторні та напіввиробничі випробування та готовий до більш широкого використання. Таким чином корисна модель відповідає критерію «Промислова придатність» і в цілому може бути захищена патентом. 5 Комп’ютерна в ерстка C.Литв иненко 36100 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
