Розпушувач

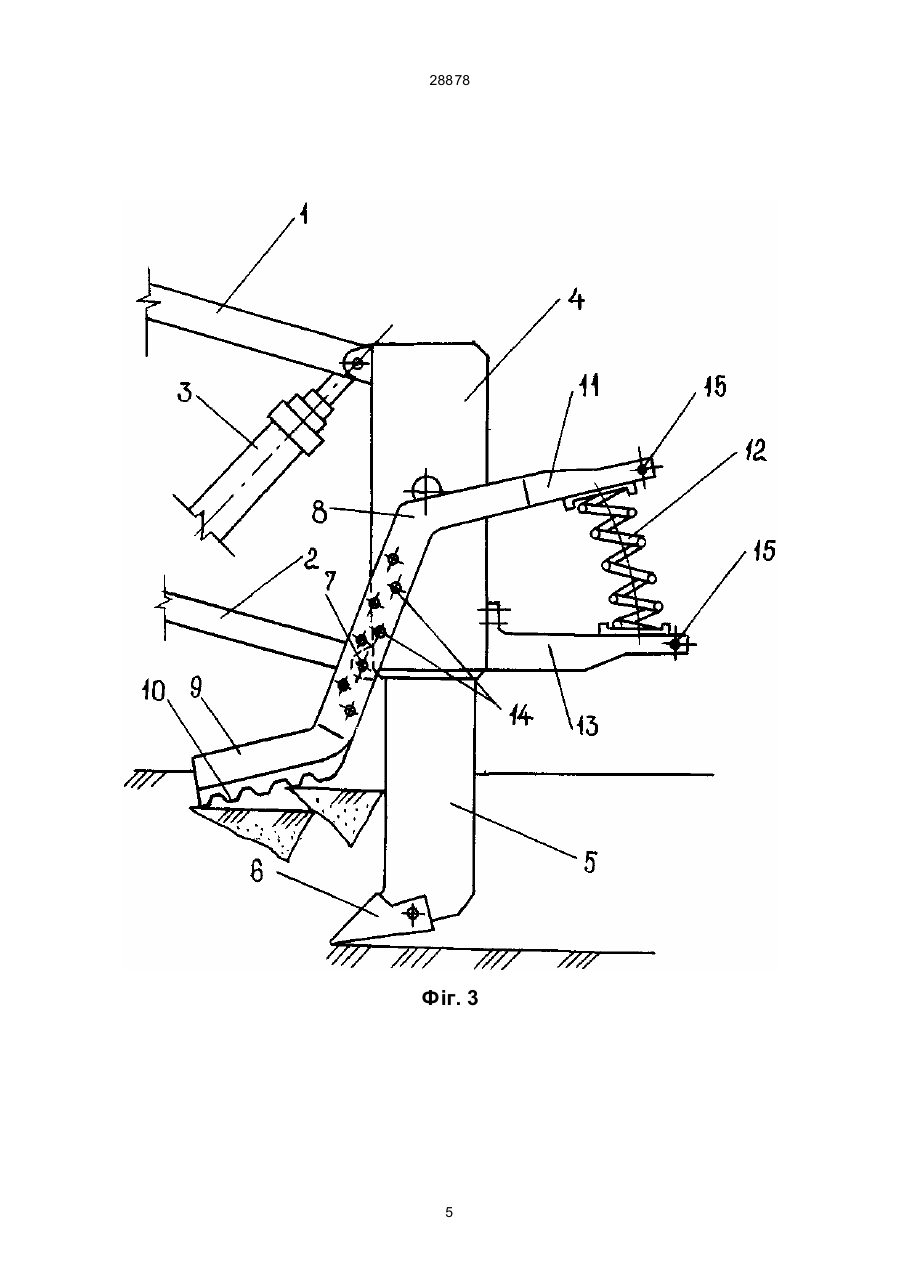

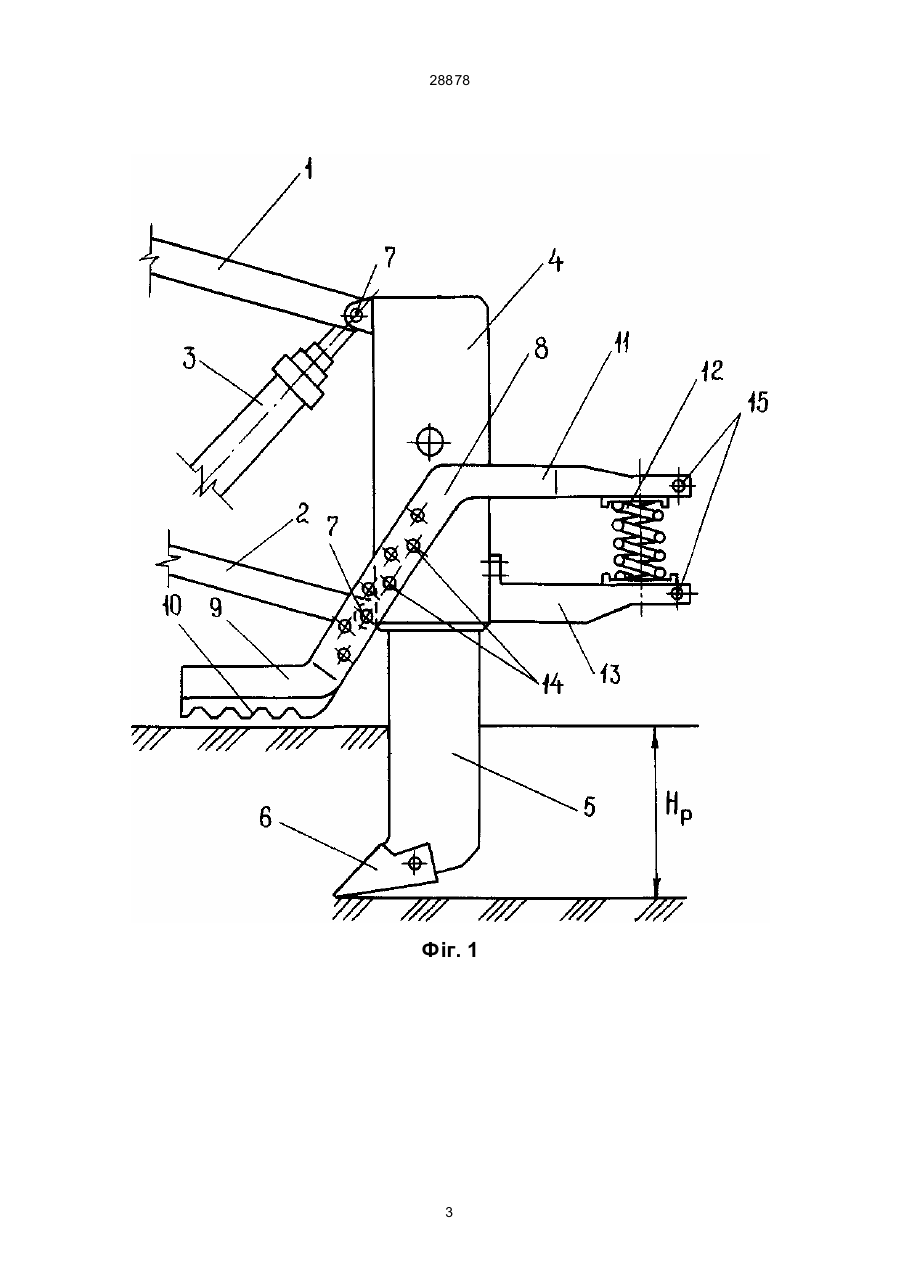

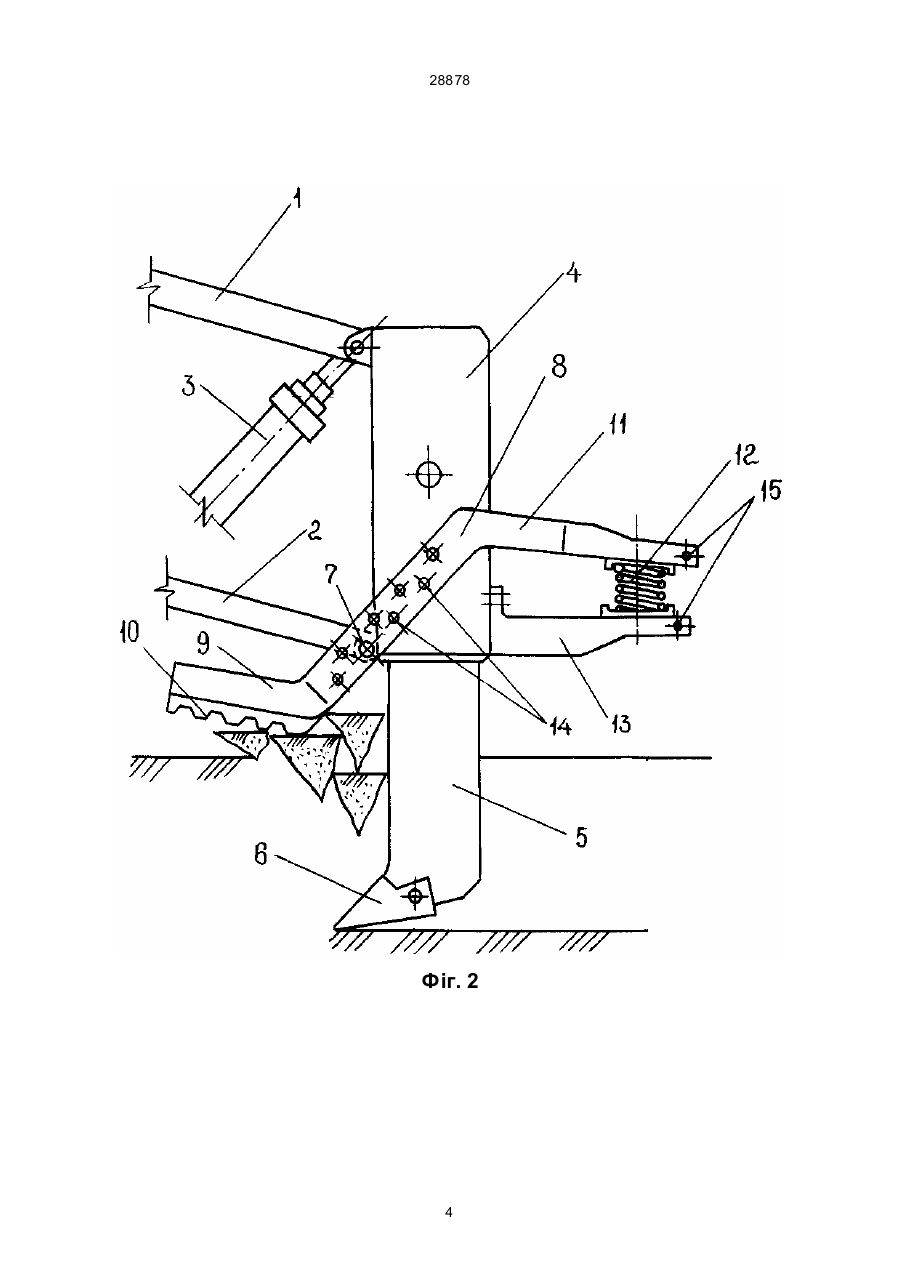

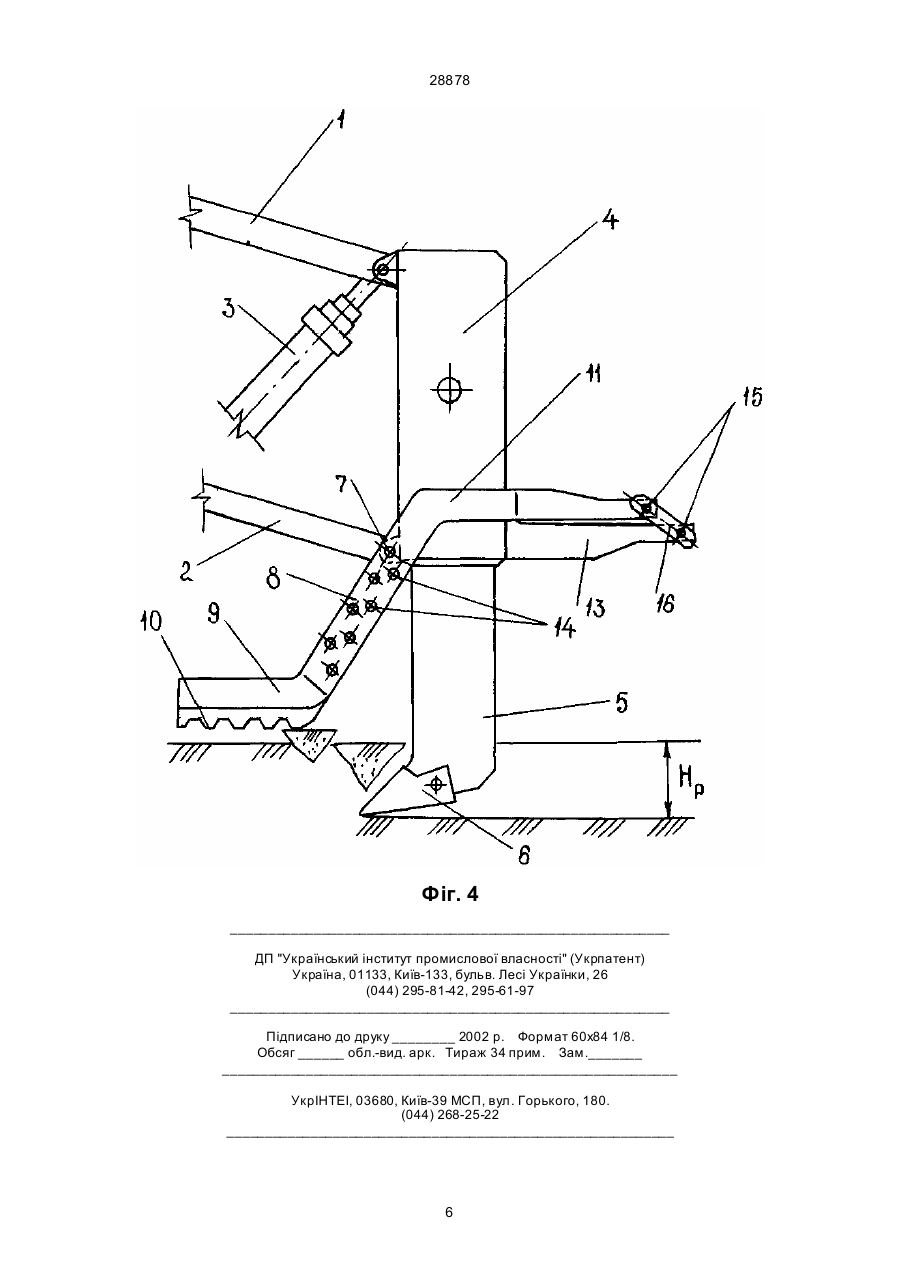

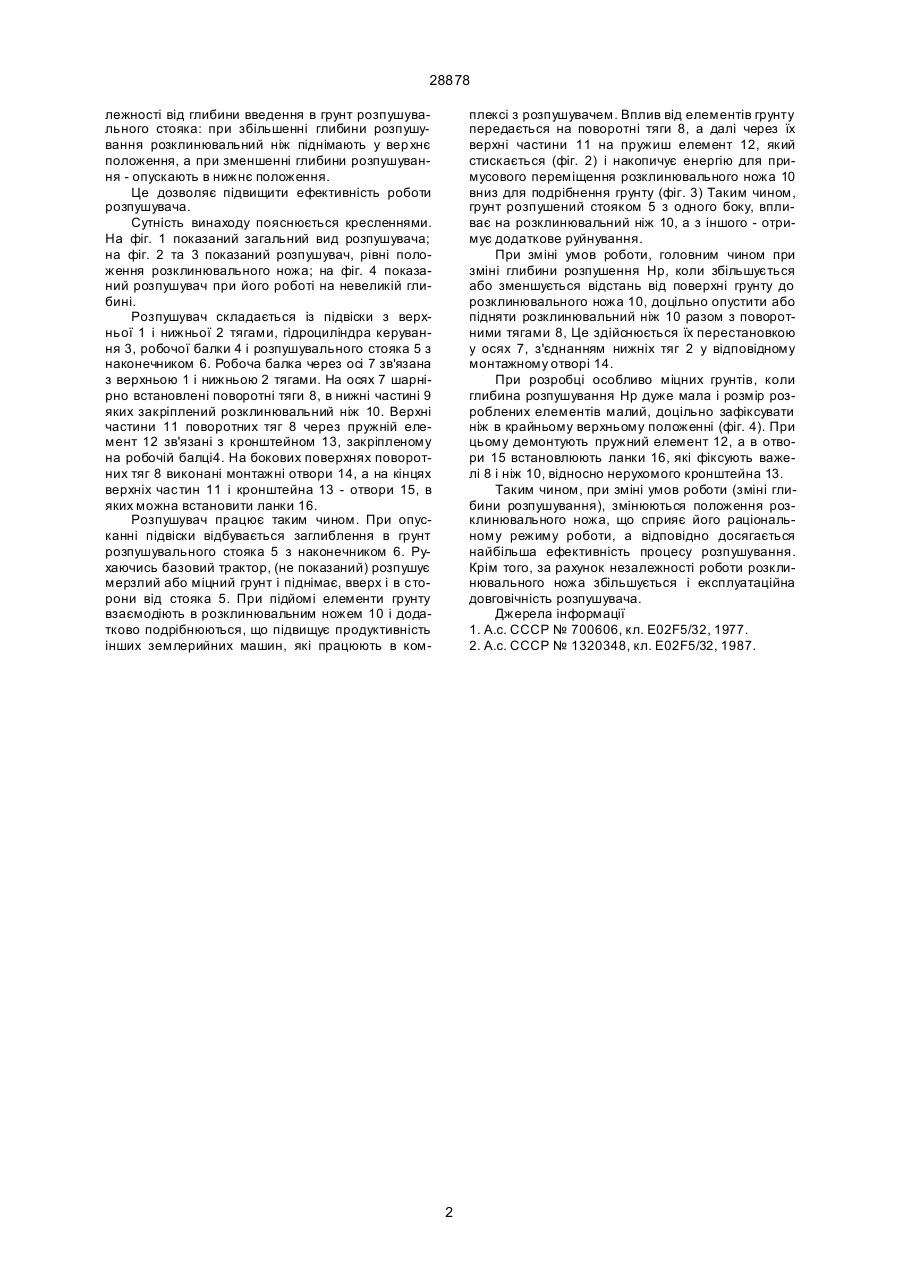

1. Розпушувач, який має підвіску з нижніми і верхніми тягами, робочу балку шарнірно з'єднану осями з тягами, розпушувальний стояк з наконеч 28878 лежності від глибини введення в грунт розпушувального стояка: при збільшенні глибини розпушування розклинювальний ніж піднімають у вер хнє положення, а при зменшенні глибини розпушування - опускають в нижнє положення. Це дозволяє підвищити ефективність роботи розпушувача. Сутність винаходу пояснюється кресленнями. На фіг. 1 показаний загальний вид розпушувача; на фіг. 2 та 3 показаний розпушувач, рівні положення розклинювального ножа; на фіг. 4 показаний розпушувач при його роботі на невеликій глибині. Розпушувач складається із підвіски з верхньої 1 і нижньої 2 тягами, гідроциліндра керування 3, робочої балки 4 і розпушувального стояка 5 з наконечником 6. Робоча балка через осі 7 зв'язана з верхньою 1 і нижньою 2 тягами. На осях 7 шарнірно встановлені поворотні тяги 8, в нижні частині 9 яких закріплений розклинювальний ніж 10. Верхні частини 11 поворотних тяг 8 через пружній елемент 12 зв'язані з кронштейном 13, закріпленому на робочій балці4. На бокових поверхнях поворотних тяг 8 виконані монтажні отвори 14, а на кінцях верхніх частин 11 і кронштейна 13 - отвори 15, в яких можна встановити ланки 16. Розпушувач працює таким чином. При опусканні підвіски відбувається заглиблення в грунт розпушувального стояка 5 з наконечником 6. Рухаючись базовий трактор, (не показаний) розпушує мерзлий або міцний грунт і піднімає, вверх і в сторони від стояка 5. При підйомі елементи грунту взаємодіють в розклинювальним ножем 10 і додатково подрібнюються, що підвищує продуктивність інших землерийних машин, які працюють в ком плексі з розпушувачем. Вплив від елементів грунту передається на поворотні тяги 8, а далі через їх верхні частини 11 на пружиш елемент 12, який стискається (фіг. 2) і накопичує енергію для примусового переміщення розклинювального ножа 10 вниз для подрібнення грунту (фіг. 3) Таким чином, грунт розпушений стояком 5 з одного боку, впливає на розклинювальний ніж 10, а з іншого - отримує додаткове руйнування. При зміні умов роботи, головним чином при зміні глибини розпушення Нр, коли збільшується або зменшується відстань від поверхні грунту до розклинювального ножа 10, доцільно опустити або підняти розклинювальний ніж 10 разом з поворотними тягами 8, Це здійснюється їх перестановкою у осях 7, з'єднанням нижніх тяг 2 у відповідному монтажному отворі 14. При розробці особливо міцних грунтів, коли глибина розпушування Нр дуже мала і розмір розроблених елементів малий, доцільно зафіксувати ніж в крайньому верхньому положенні (фіг. 4). При цьому демонтують пружний елемент 12, а в отвори 15 встановлюють ланки 16, які фіксують важелі 8 і ніж 10, відносно нерухомого кронштейна 13. Таким чином, при зміні умов роботи (зміні глибини розпушування), змінюються положення розклинювального ножа, що сприяє його раціональному режиму роботи, а відповідно досягається найбільша ефективність процесу розпушування. Крім того, за рахунок незалежності роботи розклинювального ножа збільшується і експлуатаційна довговічність розпушувача. Джерела інформації 1. А.с. СССР № 700606, кл. Е02F5/32, 1977. 2. А.с. СССР № 1320348, кл. Е02F5/32, 1987. 2 28878 Фіг. 1 3 28878 Фіг. 2 4 28878 Фіг. 3 5 28878 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
