Розпушувач грунту

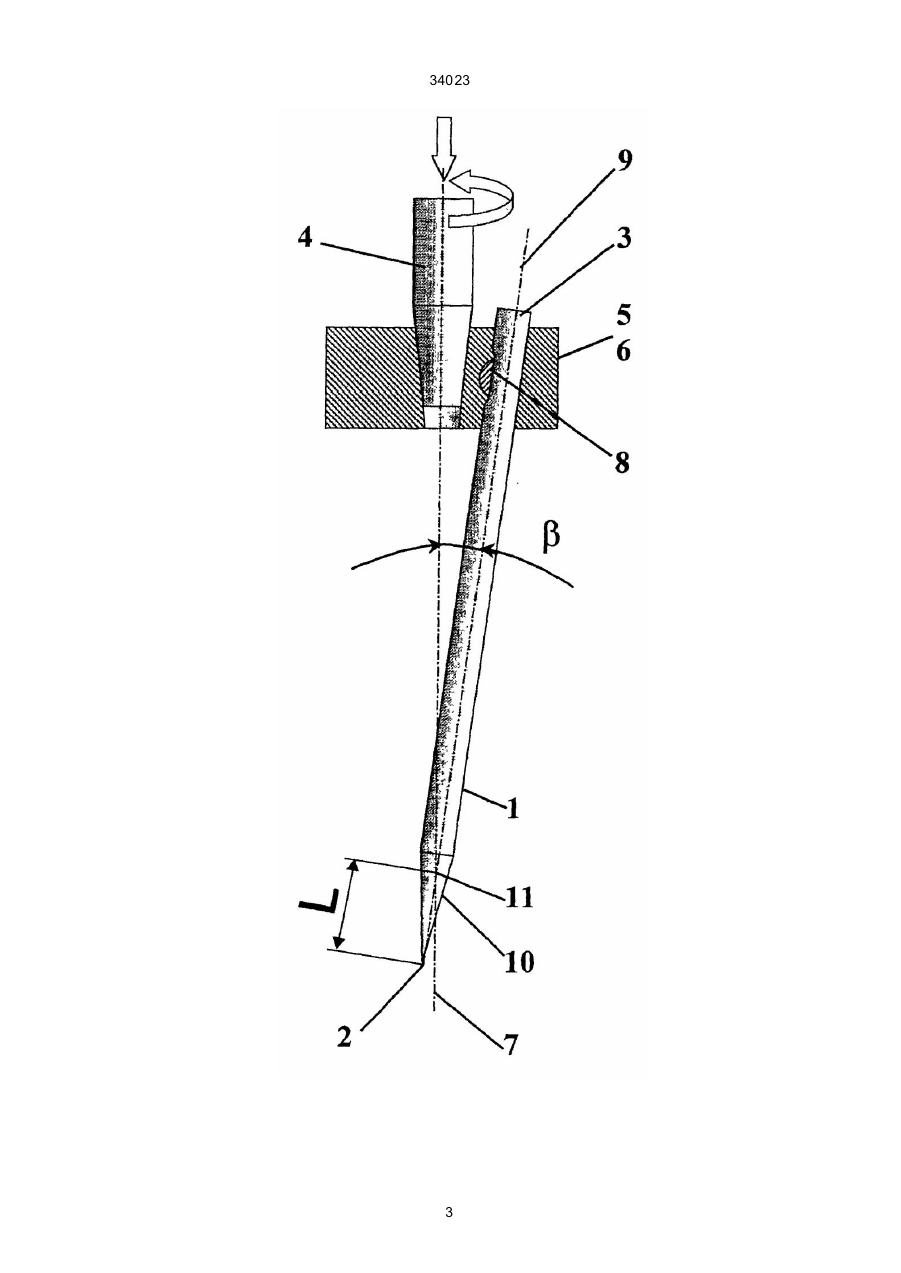

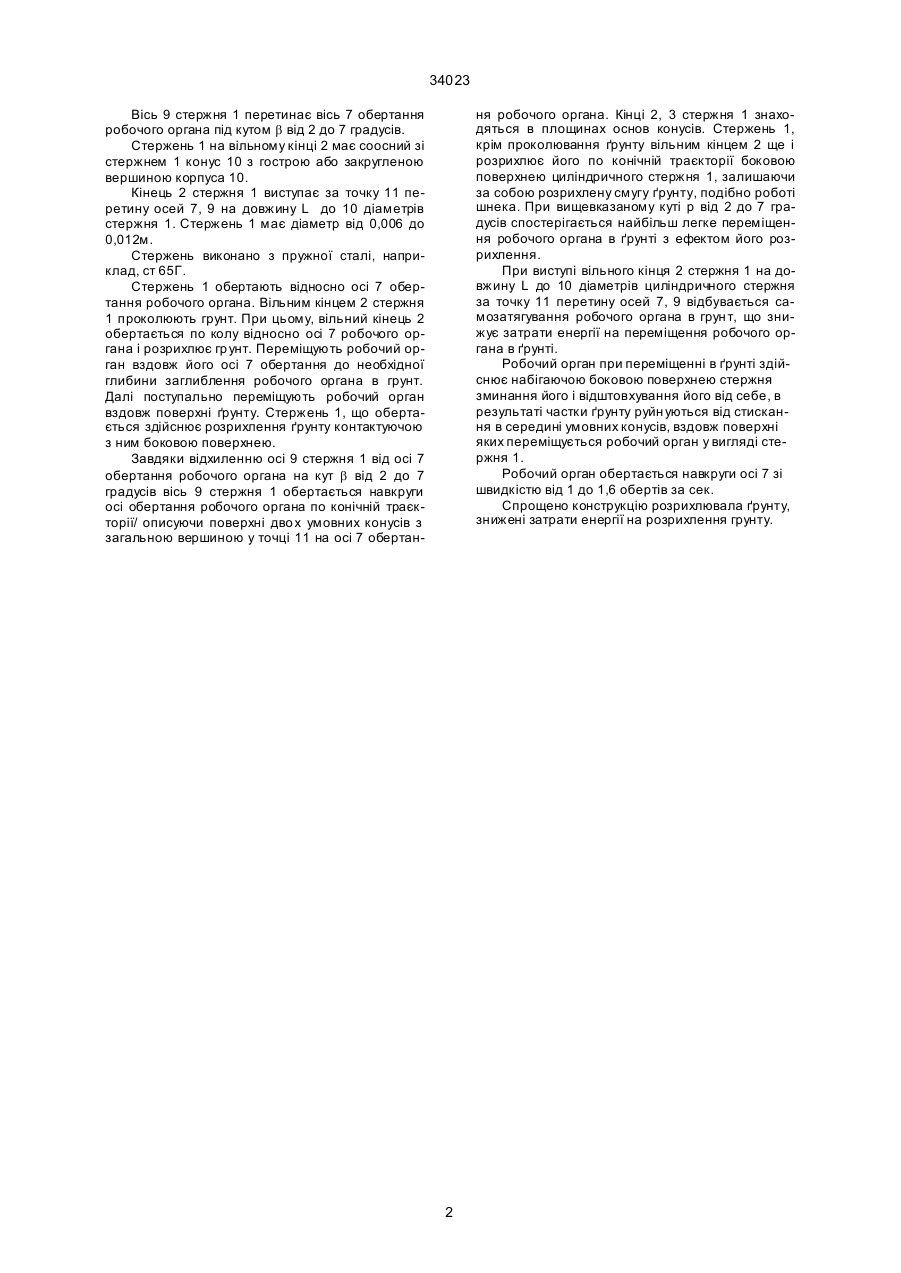

Розпушувач ґрунту, що має проколюючий робочий орган, що обертається від приводу, у вигляді циліндричного стержня з проколюючим вільним 34023 Вісь 9 стержня 1 перетинає вісь 7 обертання робочого органа під кутом b від 2 до 7 градусів. Стержень 1 на вільному кінці 2 має соосний зі стержнем 1 конус 10 з гострою або закругленою вершиною корпуса 10. Кінець 2 стержня 1 виступає за точку 11 перетину осей 7, 9 на довжину L до 10 діаметрів стержня 1. Стержень 1 має діаметр від 0,006 до 0,012м. Стержень виконано з пружної сталі, наприклад, ст 65Г. Стержень 1 обертають відносно осі 7 обертання робочого органа. Вільним кінцем 2 стержня 1 проколюють грунт. При цьому, вільний кінець 2 обертається по колу відносно осі 7 робочого органа і розрихлює гр унт. Переміщують робочий орган вздовж його осі 7 обертання до необхідної глибини заглиблення робочого органа в грунт. Далі поступально переміщують робочий орган вздовж поверхні ґрунту. Стержень 1, що обертається здійснює розрихлення ґрунту контактуючою з ним боковою поверхнею. Завдяки відхиленню осі 9 стержня 1 від осі 7 обертання робочого органа на кут b від 2 до 7 градусів вісь 9 стержня 1 обертається навкруги осі обертання робочого органа по конічній траєкторії/ описуючи поверхні дво х умовних конусів з загальною вершиною у точці 11 на осі 7 обертан ня робочого органа. Кінці 2, 3 стержня 1 знаходяться в площинах основ конусів. Стержень 1, крім проколювання ґрунту вільним кінцем 2 ще і розрихлює його по конічній траєкторії боковою поверхнею циліндричного стержня 1, залишаючи за собою розрихлену смугу ґрунту, подібно роботі шнека. При вищевказаному куті р від 2 до 7 градусів спостерігається найбільш легке переміщення робочого органа в ґрунті з ефектом його розрихлення. При виступі вільного кінця 2 стержня 1 на довжину L до 10 діаметрів циліндричного стержня за точку 11 перетину осей 7, 9 відбувається самозатягування робочого органа в грун т, що знижує затрати енергії на переміщення робочого органа в ґрунті. Робочий орган при переміщенні в ґрунті здійснює набігаючою боковою поверхнею стержня зминання його і відштовхування його від себе, в результаті частки ґрунту руйн уються від стискання в середині умовних конусів, вздовж поверхні яких переміщується робочий орган у вигляді стержня 1. Робочий орган обертається навкруги осі 7 зі швидкістю від 1 до 1,6 обертів за сек. Спрощено конструкцію розрихлювала ґрунту, знижені затрати енергії на розрихлення грунту. 2 34023 3 34023 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 4
