Веретено подвійного кручення

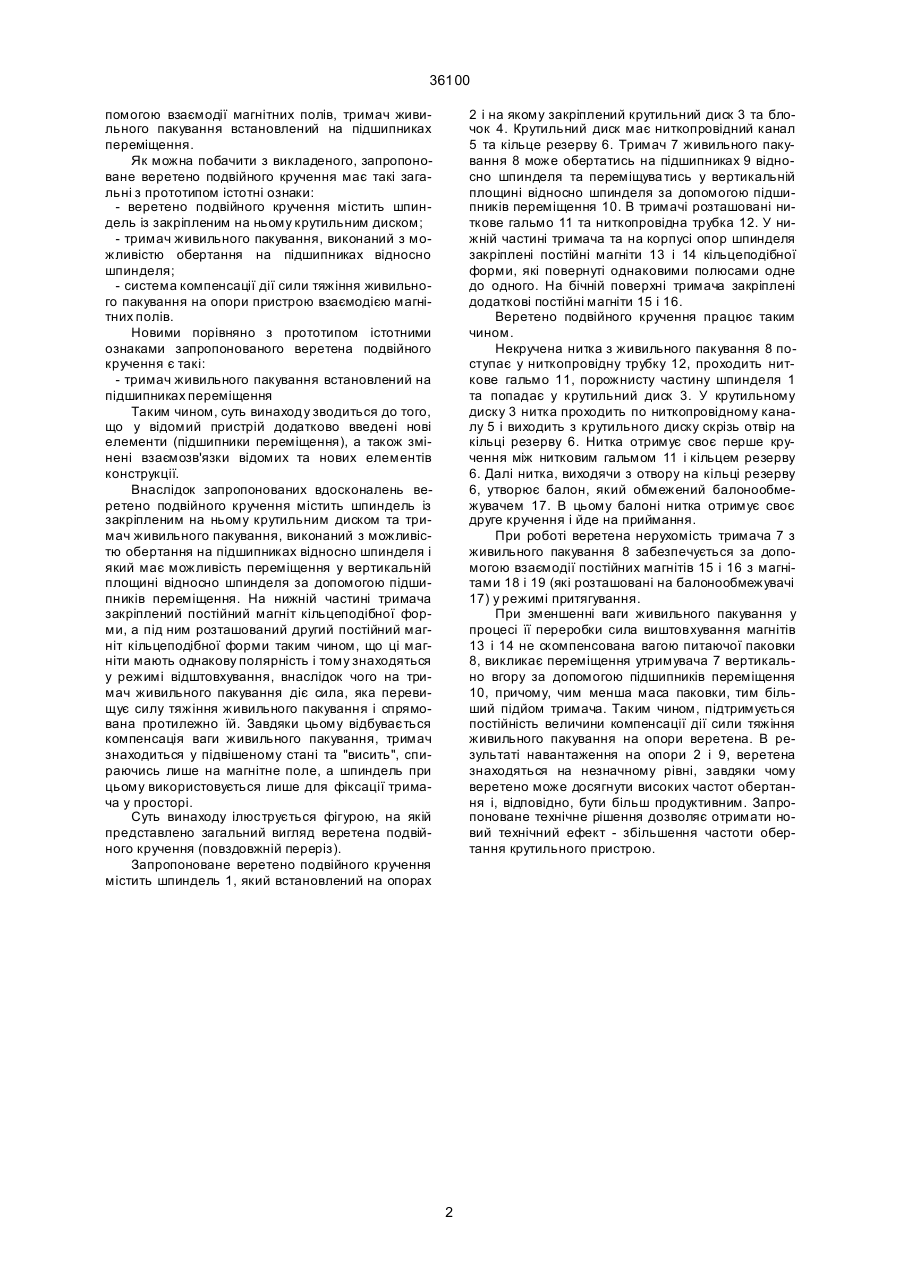

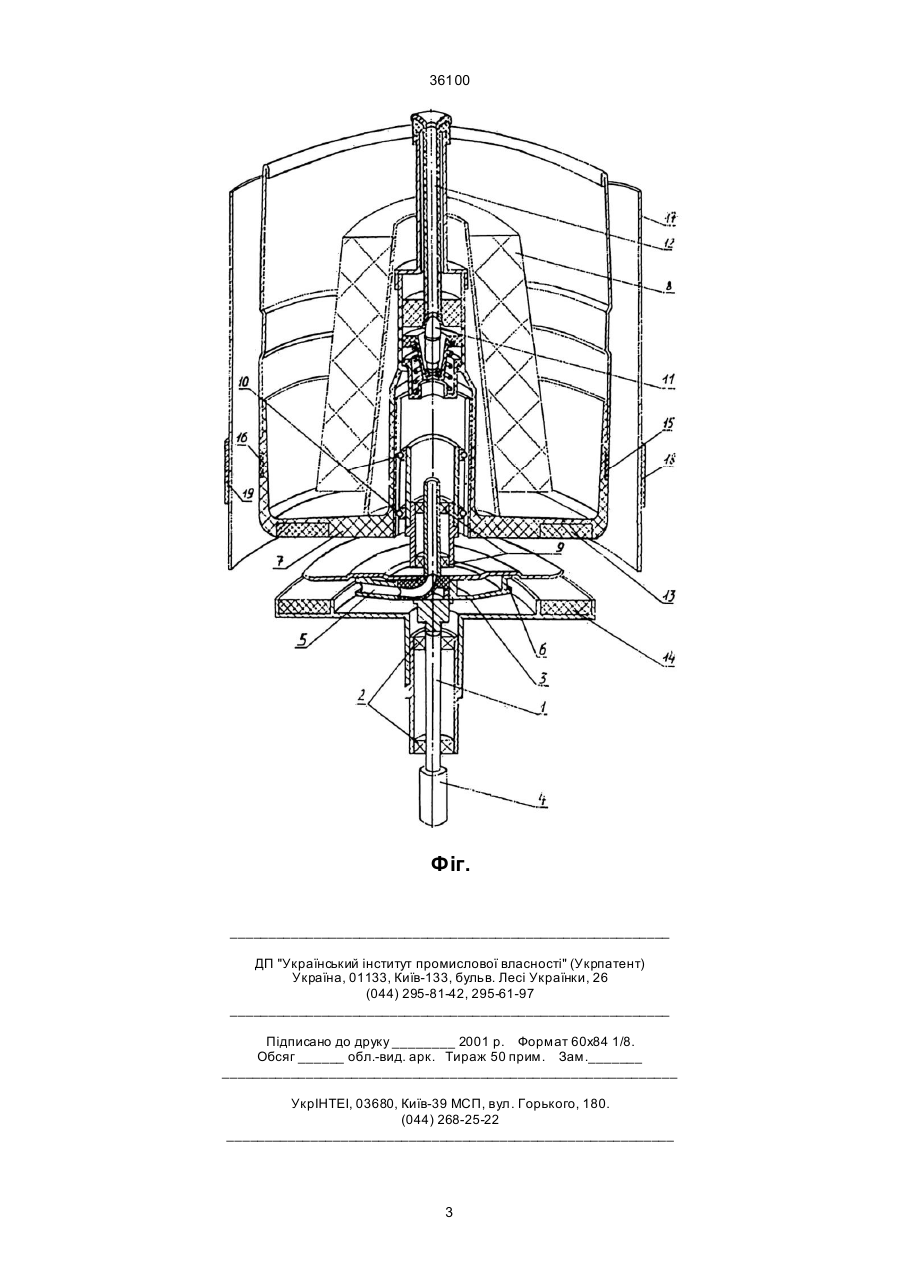

Веретено подвійного кручення, яке містить шпиндель із закріпленим на ньому крутильним диском, тримач живильного пакування, що виконаний з можливістю обертання на підшипниках відносно шпинделя, та систему компенсації дії сили тяжіння живильного пакування на опори пристрою взаємодією магнітних полів, яке відрізняється тим, що тримач живильного пакування встановлений на підшипниках переміщення. (19) (21) 99115983 (22) 02.11.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Бушко Андрій Сергійович, Ступа Володимир Іванович (73) Відкрите акціонерне товариство "Хімтекстильмаш " 36100 помогою взаємодії магнітних полів, тримач живильного пакування встановлений на підшипниках переміщення. Як можна побачити з викладеного, запропоноване веретено подвійного кручення має такі загальні з прототипом істотні ознаки: - веретено подвійного кручення містить шпиндель із закріпленим на ньому крутильним диском; - тримач живильного пакування, виконаний з можливістю обертання на підшипниках відносно шпинделя; - система компенсації дії сили тяжіння живильного пакування на опори пристрою взаємодією магнітних полів. Новими порівняно з прототипом істотними ознаками запропонованого веретена подвійного кручення є такі: - тримач живильного пакування встановлений на підшипниках переміщення Таким чином, суть винаходу зводиться до того, що у відомий пристрій додатково введені нові елементи (підшипники переміщення), а також змінені взаємозв'язки відомих та нових елементів конструкції. Внаслідок запропонованих вдосконалень веретено подвійного кручення містить шпиндель із закріпленим на ньому крутильним диском та тримач живильного пакування, виконаний з можливістю обертання на підшипниках відносно шпинделя і який має можливість переміщення у вертикальній площині відносно шпинделя за допомогою підшипників переміщення. На нижній частині тримача закріплений постійний магніт кільцеподібної форми, а під ним розташований другий постійний магніт кільцеподібної форми таким чином, що ці магніти мають однакову полярність і тому знаходяться у режимі відштовхування, внаслідок чого на тримач живильного пакування діє сила, яка перевищує силу тяжіння живильного пакування і спрямована протилежно їй. Завдяки цьому відбувається компенсація ваги живильного пакування, тримач знаходиться у підвішеному стані та "висить", спираючись лише на магнітне поле, а шпиндель при цьому використовується лише для фіксації тримача у просторі. Суть винаходу ілюструється фігурою, на якій представлено загальний вигляд веретена подвійного кручення (повздовжній переріз). Запропоноване веретено подвійного кручення містить шпиндель 1, який встановлений на опорах 2 і на якому закріплений крутильний диск 3 та блочок 4. Крутильний диск має ниткопровідний канал 5 та кільце резерву 6. Тримач 7 живильного пакування 8 може обертатись на підшипниках 9 відносно шпинделя та переміщува тись у вертикальній площині відносно шпинделя за допомогою підшипників переміщення 10. В тримачі розташовані ниткове гальмо 11 та ниткопровідна трубка 12. У нижній частині тримача та на корпусі опор шпинделя закріплені постійні магніти 13 і 14 кільцеподібної форми, які повернуті однаковими полюсами одне до одного. На бічній поверхні тримача закріплені додаткові постійні магніти 15 і 16. Веретено подвійного кручення працює таким чином. Некручена нитка з живильного пакування 8 поступає у ниткопровідну трубку 12, проходить ниткове гальмо 11, порожнисту частину шпинделя 1 та попадає у крутильний диск 3. У крутильному диску 3 нитка проходить по ниткопровідному каналу 5 і виходить з крутильного диску скрізь отвір на кільці резерву 6. Нитка отримує своє перше кручення між нитковим гальмом 11 і кільцем резерву 6. Далі нитка, виходячи з отвору на кільці резерву 6, утворює балон, який обмежений балонообмежувачем 17. В цьому балоні нитка отримує своє друге кручення і йде на приймання. При роботі веретена нерухомість тримача 7 з живильного пакування 8 забезпечується за допомогою взаємодії постійних магнітів 15 і 16 з магнітами 18 і 19 (які розташовані на балонообмежувачі 17) у режимі притягування. При зменшенні ваги живильного пакування у процесі її переробки сила виштовхування магнітів 13 і 14 не скомпенсована вагою питаючої паковки 8, викликає переміщення утримувача 7 вертикально вгору за допомогою підшипників переміщення 10, причому, чим менша маса паковки, тим більший підйом тримача. Таким чином, підтримується постійність величини компенсації дії сили тяжіння живильного пакування на опори веретена. В результаті навантаження на опори 2 і 9, веретена знаходяться на незначному рівні, завдяки чому веретено може досягнути високих частот обертання і, відповідно, бути більш продуктивним. Запропоноване технічне рішення дозволяє отримати новий технічний ефект - збільшення частоти обертання крутильного пристрою. 2 36100 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
