Холодильник

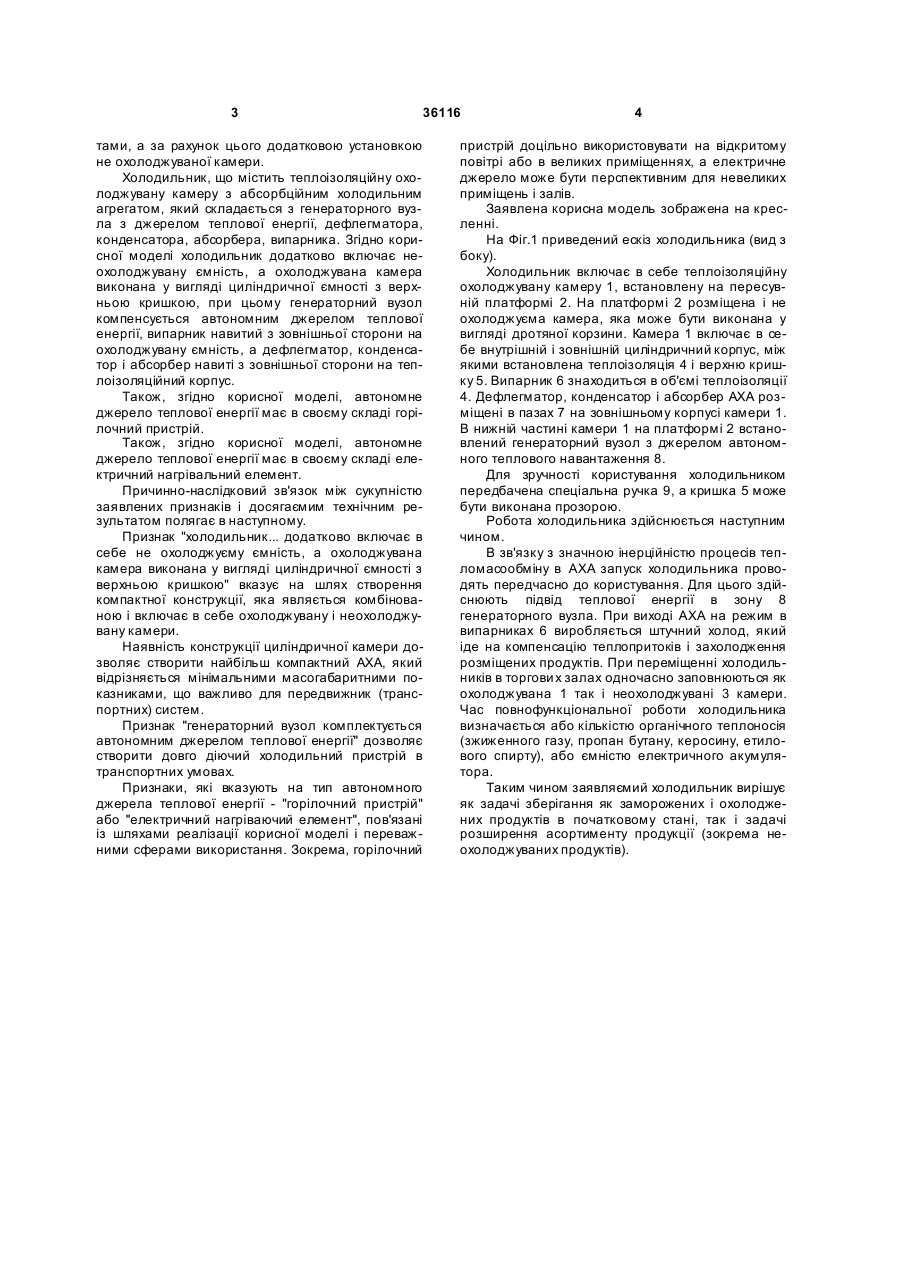

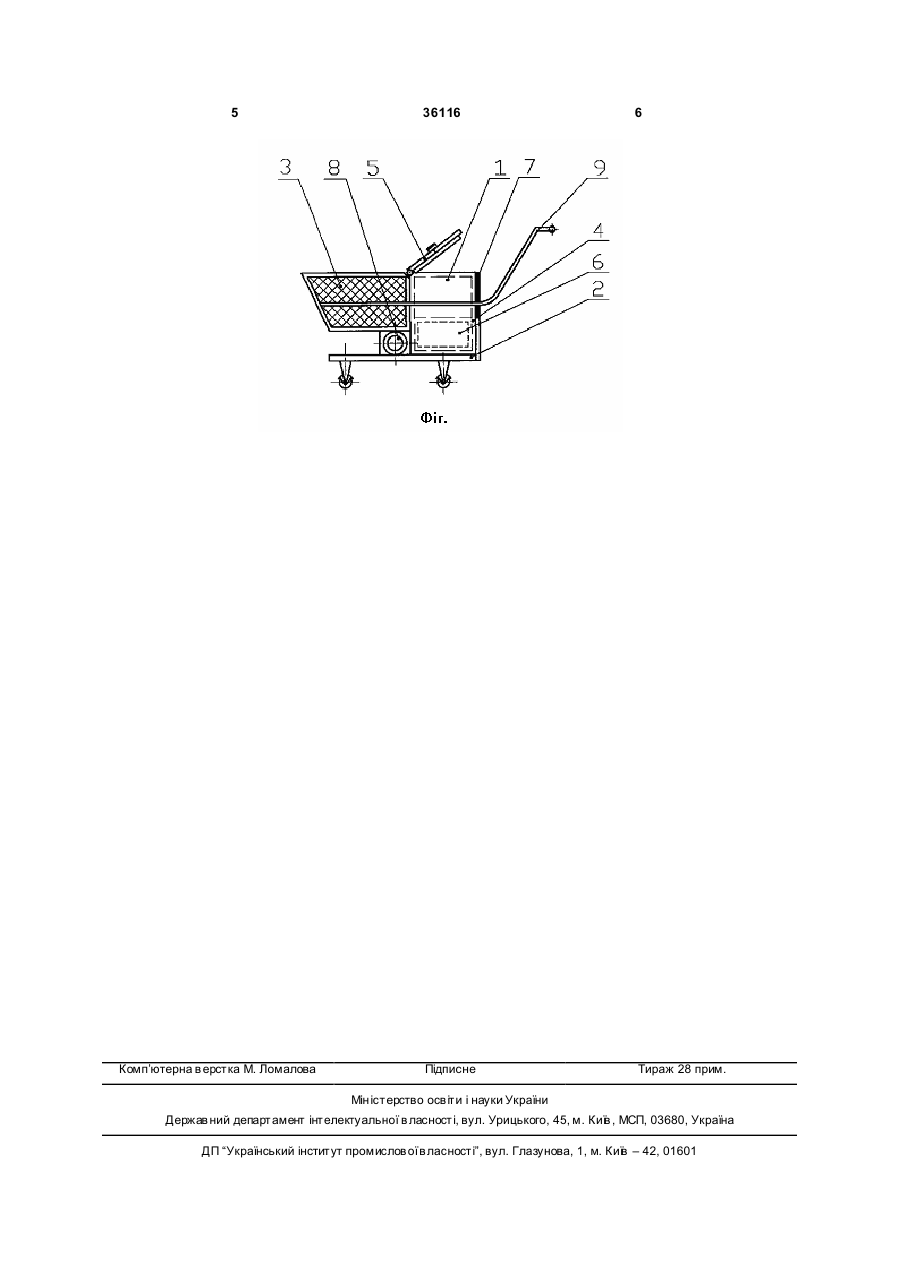

1. Холодильник, що містить теплоізоляційну охолоджувану камеру з абсорбційним холодильним агрегатом, який складається з генераторного вузла з джерелом теплової енергії, дефлегматора, конденсатора, абсорбера, випарника, який відрізняється тим, що холодильник додатково включає 3 36116 тами, а за рахунок цього додатковою установкою не охолоджуваної камери. Холодильник, що містить теплоізоляційну охолоджувану камеру з абсорбційним холодильним агрегатом, який складається з генераторного вузла з джерелом теплової енергії, дефлегматора, конденсатора, абсорбера, випарника. Згідно корисної моделі холодильник додатково включає неохолоджувану ємність, а охолоджувана камера виконана у вигляді циліндричної ємності з верхньою кришкою, при цьому генераторний вузол компенсується автономним джерелом теплової енергії, випарник навитий з зовнішньої сторони на охолоджувану ємність, а дефлегматор, конденсатор і абсорбер навиті з зовнішньої сторони на теплоізоляційний корпус. Також, згідно корисної моделі, автономне джерело теплової енергії має в своєму складі горілочний пристрій. Також, згідно корисної моделі, автономне джерело теплової енергії має в своєму складі електричний нагрівальний елемент. Причинно-наслідковий зв'язок між сукупністю заявлених признаків і досягаємим технічним результатом полягає в наступному. Признак "холодильник... додатково включає в себе не охолоджуєму ємність, а охолоджувана камера виконана у вигляді циліндричної ємності з верхньою кришкою" вказує на шлях створення компактної конструкції, яка являється комбінованою і включає в себе охолоджувану і неохолоджувану камери. Наявність конструкції циліндричної камери дозволяє створити найбільш компактний АХА, який відрізняється мінімальними масогабаритними показниками, що важливо для передвижник (транспортних) систем. Признак "генераторний вузол комплектується автономним джерелом теплової енергії" дозволяє створити довго діючий холодильний пристрій в транспортних умовах. Признаки, які вказують на тип автономного джерела теплової енергії - "горілочний пристрій" або "електричний нагріваючий елемент", пов'язані із шляхами реалізації корисної моделі і переважними сферами використання. Зокрема, горілочний 4 пристрій доцільно використовувати на відкритому повітрі або в великих приміщеннях, а електричне джерело може бути перспективним для невеликих приміщень і залів. Заявлена корисна модель зображена на кресленні. На Фіг.1 приведений ескіз холодильника (вид з боку). Холодильник включає в себе теплоізоляційну охолоджувану камеру 1, встановлену на пересувній платформі 2. На платформі 2 розміщена і не охолоджуєма камера, яка може бути виконана у вигляді дротяної корзини. Камера 1 включає в себе внутрішній і зовнішній циліндричний корпус, між якими встановлена теплоізоляція 4 і верхню кришку 5. Випарник 6 знаходиться в об'ємі теплоізоляції 4. Дефлегматор, конденсатор і абсорбер АХА розміщені в пазах 7 на зовнішньому корпусі камери 1. В нижній частині камери 1 на платформі 2 встановлений генераторний вузол з джерелом автономного теплового навантаження 8. Для зручності користування холодильником передбачена спеціальна ручка 9, а кришка 5 може бути виконана прозорою. Робота холодильника здійснюється наступним чином. В зв'язку з значною інерційністю процесів тепломасообміну в АХА запуск холодильника проводять передчасно до користування. Для цього здійснюють підвід теплової енергії в зону 8 генераторного вузла. При виході АХА на режим в випарниках 6 виробляється штучний холод, який іде на компенсацію теплопритоків і захолодження розміщених продуктів. При переміщенні холодильників в торгови х залах одночасно заповнюються як охолоджувана 1 так і неохолоджувані 3 камери. Час повнофункціональної роботи холодильника визначається або кількістю органічного теплоносія (зжиженного газу, пропан бутану, керосину, етилового спирту), або ємністю електричного акумулятора. Таким чином заявляємий холодильник вирішує як задачі зберігання як заморожених і охолоджених продуктів в початковому стані, так і задачі розширення асортименту продукції (зокрема неохолоджуваних продуктів). 5 Комп’ютерна в ерстка М. Ломалова 36116 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
