Датчик рівня
Номер патенту: 36135
Опубліковано: 16.04.2001
Автори: Панченко Володимир Іванович, Панченко Іван Володимирович, Панченко Тарас Володимирович
Текст

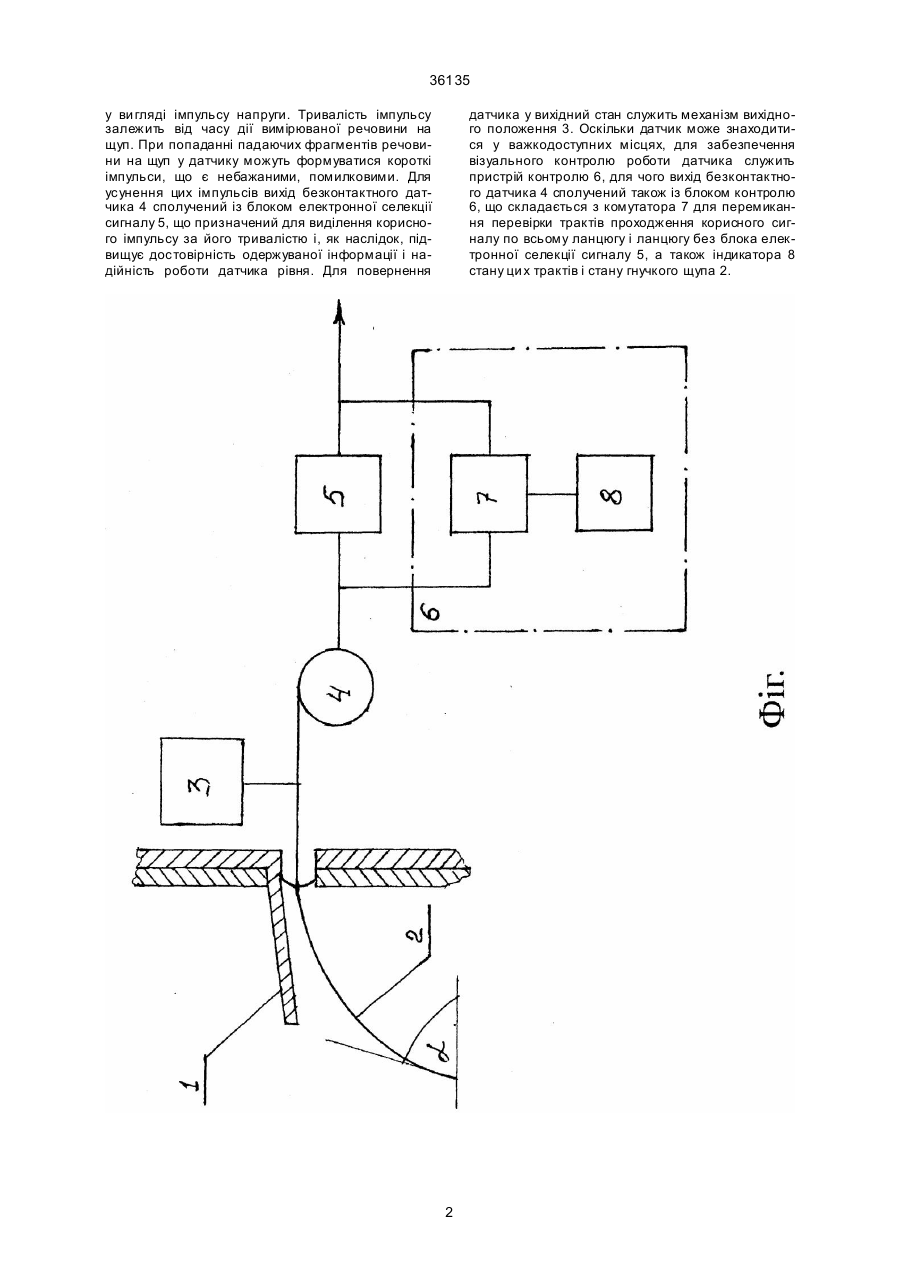

1. Датчик рівня, що містить гніздо, гнучкий щуп, який відрізняється тим, що гніздо виконане у вигляді козирка, під яким розташований гнучкий щуп, профіль якого виконаний по визначеному 36135 у ви гляді імпульсу напруги. Тривалість імпульсу залежить від часу дії вимірюваної речовини на щуп. При попаданні падаючих фрагментів речовини на щуп у датчику можуть формуватися короткі імпульси, що є небажаними, помилковими. Для усунення цих імпульсів вихід безконтактного датчика 4 сполучений із блоком електронної селекції сигналу 5, що призначений для виділення корисного імпульсу за його тривалістю і, як наслідок, підвищує достовірність одержуваної інформації і надійність роботи датчика рівня. Для повернення датчика у вихідний стан служить механізм вихідного положення 3. Оскільки датчик може знаходитися у важкодоступних місцях, для забезпечення візуального контролю роботи датчика служить пристрій контролю 6, для чого вихід безконтактного датчика 4 сполучений також із блоком контролю 6, що складається з комутатора 7 для перемикання перевірки трактів проходження корисного сигналу по всьому ланцюгу і ланцюгу без блока електронної селекції сигналу 5, а також індикатора 8 стану ци х трактів і стану гнучкого щупа 2. 2 36135 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюLevel indicator
Автори англійськоюPanchenko Volodymyr Ivanovych, Panchenko Ivan Volodymyrovych, Panchenko Taras Volodymyrovych
Назва патенту російськоюДатчик уровня
Автори російськоюПанченко Владимир Иванович, Панченко Иван Владимирович, Панченко Тарас Владимирович
МПК / Мітки
МПК: G01F 23/00
