Кулачок механізму повороту трипода турнікета контрольно-пропускного пункту

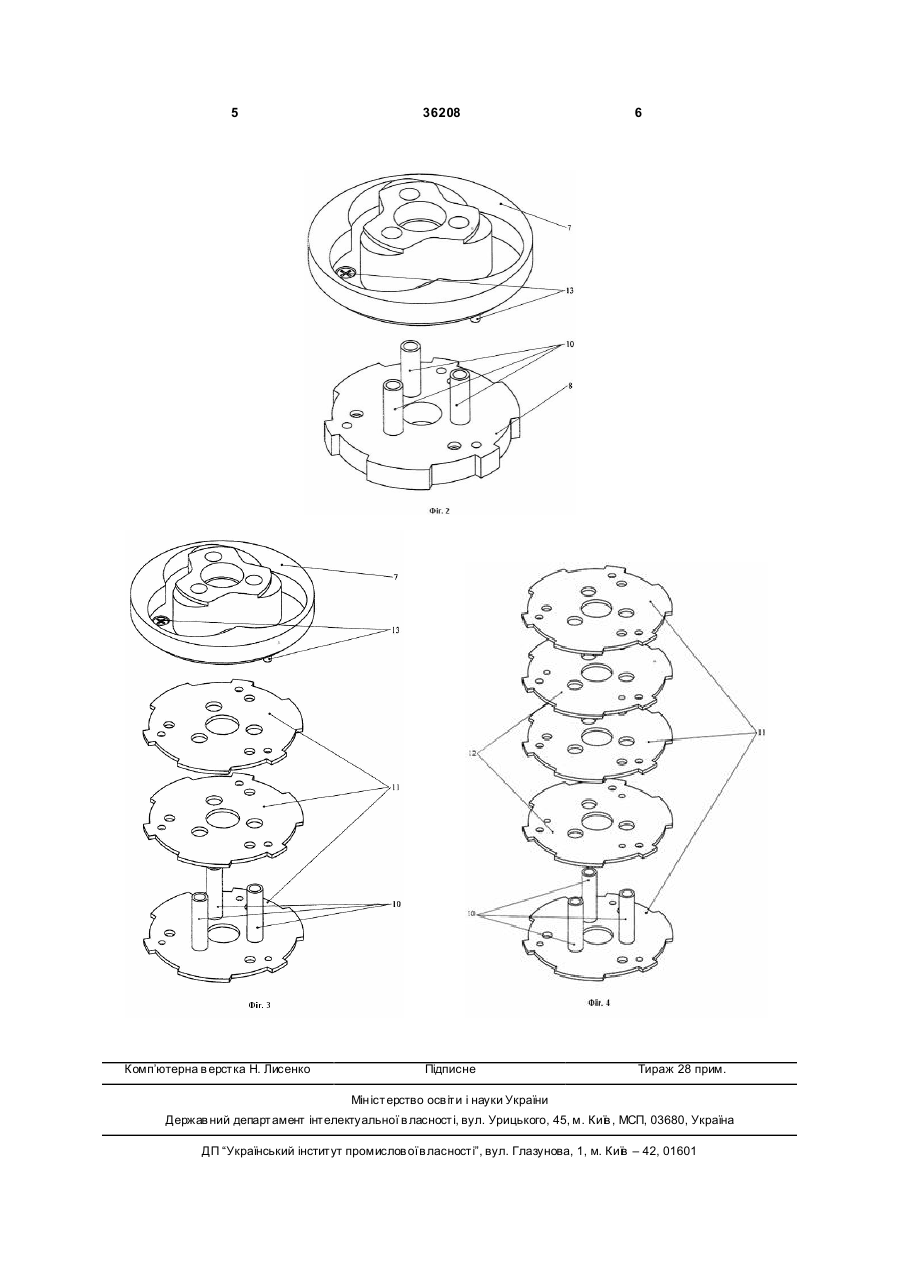

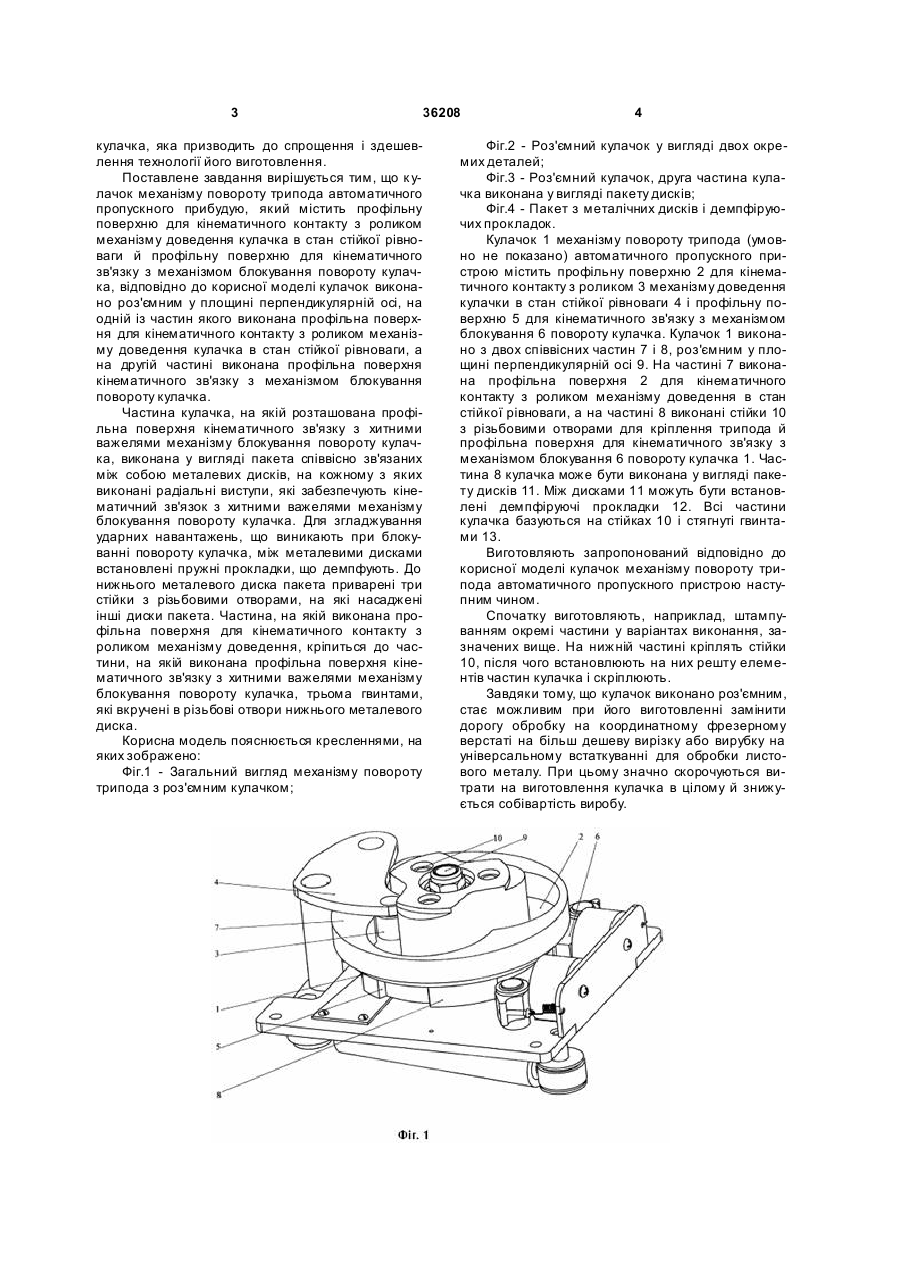

1. Кулачок механізму повороту трипода турнікета контрольно-пропускного пункту, що містить профільну поверхню для кінематичного контакту з роликом механізму доведення кулачка в стан стійкої рівноваги й профільну поверхню для кінемати 3 36208 кулачка, яка призводить до спрощення і здешевлення технології його виготовлення. Поставлене завдання вирішується тим, що к улачок механізму повороту трипода автоматичного пропускного прибудую, який містить профільну поверхню для кінематичного контакту з роликом механізму доведення кулачка в стан стійкої рівноваги й профільну поверхню для кінематичного зв'язку з механізмом блокування повороту кулачка, відповідно до корисної моделі кулачок виконано роз'ємним у площині перпендикулярній осі, на одній із частин якого виконана профільна поверхня для кінематичного контакту з роликом механізму доведення кулачка в стан стійкої рівноваги, а на другій частині виконана профільна поверхня кінематичного зв'язку з механізмом блокування повороту кулачка. Частина кулачка, на якій розташована профільна поверхня кінематичного зв'язку з хитними важелями механізму блокування повороту кулачка, виконана у вигляді пакета співвісно зв'язаних між собою металевих дисків, на кожному з яких виконані радіальні виступи, які забезпечують кінематичний зв'язок з хитними важелями механізму блокування повороту кулачка. Для згладжування ударних навантажень, що виникають при блокуванні повороту кулачка, між металевими дисками встановлені пружні прокладки, що демпфують. До нижнього металевого диска пакета приварені три стійки з різьбовими отворами, на які насаджені інші диски пакета. Частина, на якій виконана профільна поверхня для кінематичного контакту з роликом механізму доведення, кріпиться до частини, на якій виконана профільна поверхня кінематичного зв'язку з хитними важелями механізму блокування повороту кулачка, трьома гвинтами, які вкручені в різьбові отвори нижнього металевого диска. Корисна модель пояснюється кресленнями, на яких зображено: Фіг.1 - Загальний вигляд механізму повороту трипода з роз'ємним кулачком; 4 Фіг.2 - Роз'ємний кулачок у вигляді двох окремих деталей; Фіг.3 - Роз'ємний кулачок, друга частина кулачка виконана у вигляді пакету дисків; Фіг.4 - Пакет з металічних дисків і демпфіруючих прокладок. Кулачок 1 механізму повороту трипода (умовно не показано) автоматичного пропускного пристрою містить профільну поверхню 2 для кінематичного контакту з роликом 3 механізму доведення кулачки в стан стійкої рівноваги 4 і профільну поверхню 5 для кінематичного зв'язку з механізмом блокування 6 повороту кулачка. Кулачок 1 виконано з двох співвісних частин 7 і 8, роз'ємним у площині перпендикулярній осі 9. На частині 7 виконана профільна поверхня 2 для кінематичного контакту з роликом механізму доведення в стан стійкої рівноваги, а на частині 8 виконані стійки 10 з різьбовими отворами для кріплення трипода й профільна поверхня для кінематичного зв'язку з механізмом блокування 6 повороту кулачка 1. Частина 8 кулачка може бути виконана у вигляді пакету дисків 11. Між дисками 11 можуть бути встановлені демпфіруючі прокладки 12. Всі частини кулачка базуються на стійках 10 і стягнуті гвинтами 13. Виготовляють запропонований відповідно до корисної моделі кулачок механізму повороту трипода автоматичного пропускного пристрою наступним чином. Спочатку виготовляють, наприклад, штампуванням окремі частини у варіантах виконання, зазначених вище. На нижній частині кріплять стійки 10, після чого встановлюють на них решту елементів частин кулачка і скріплюють. Завдяки тому, що кулачок виконано роз'ємним, стає можливим при його виготовленні замінити дорогу обробку на координатному фрезерному верстаті на більш дешеву вирізку або вирубку на універсальному встаткуванні для обробки листового металу. При цьому значно скорочуються витрати на виготовлення кулачка в цілому й знижується собівартість виробу. 5 Комп’ютерна в ерстка Н. Лисенко 36208 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
