Побутовий холодильник із регламентованим доступом

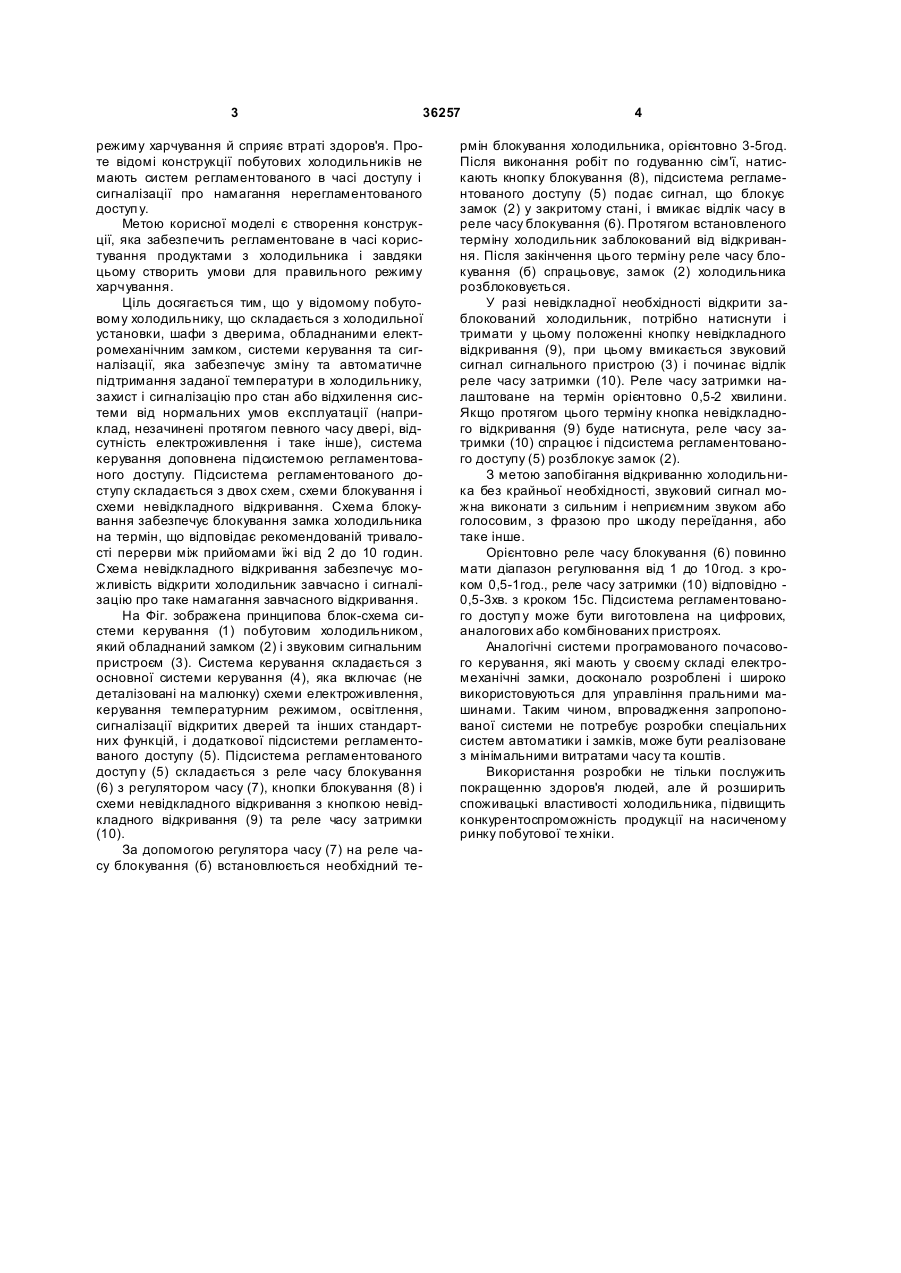

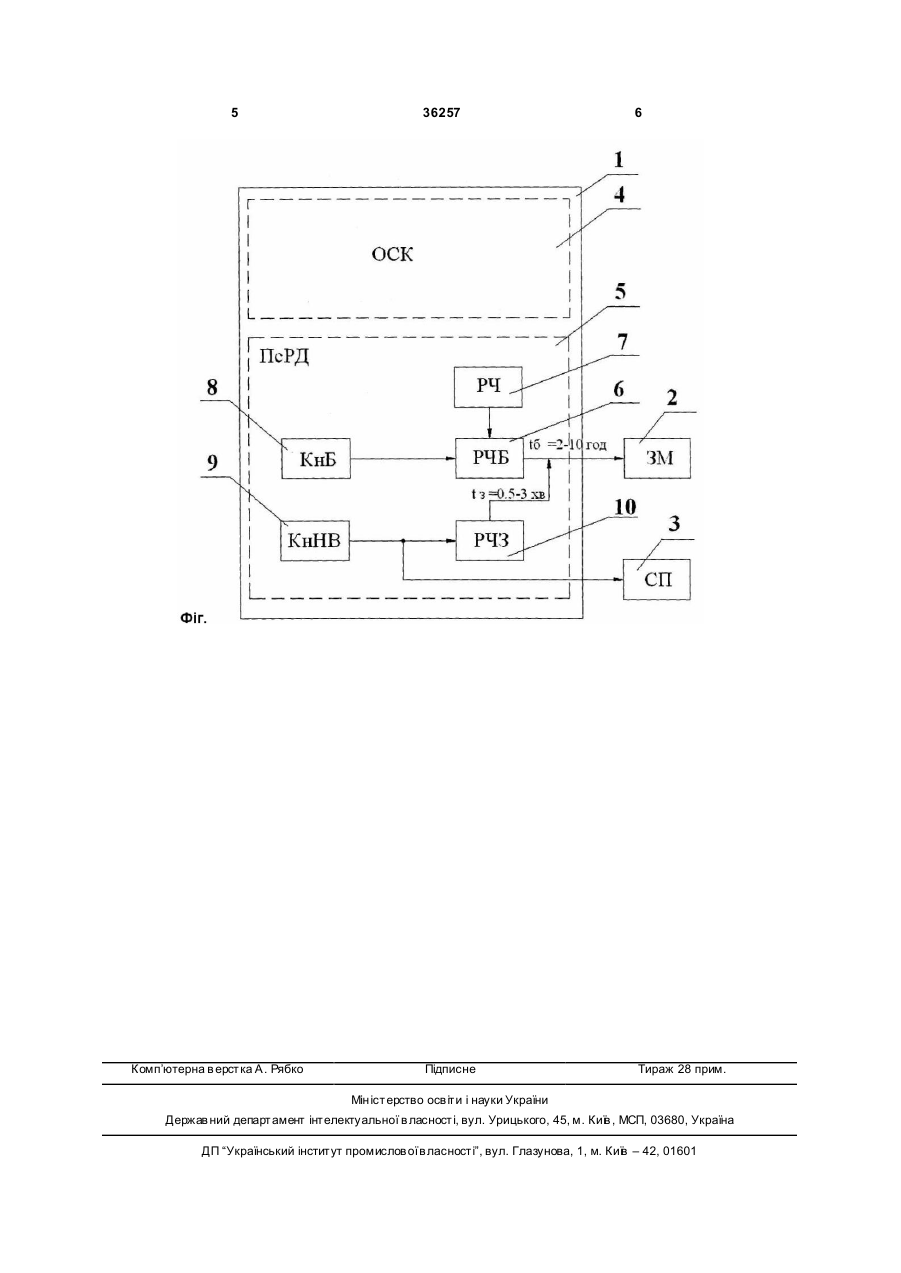

1. Побутовий холодильник із регламентованим доступом, що складається з холодильної установки, шафи, дверей, електромеханічного замка і системи керування зі звуковим сигнальним пристроєм, який відрізняється тим, що система обладнана підсистемою регламентованого доступу, яка складається з реле часу блокування з регулятором часу і кнопки блокування, при натисканні на яку замок дверей холодильника блокується у 3 36257 режиму харчування й сприяє втраті здоров'я. Проте відомі конструкції побутових холодильників не мають систем регламентованого в часі доступу і сигналізації про намагання нерегламентованого доступ у. Метою корисної моделі є створення конструкції, яка забезпечить регламентоване в часі користування продуктами з холодильника і завдяки цьому створить умови для правильного режиму харчування. Ціль досягається тим, що у відомому побутовому холодильнику, що складається з холодильної установки, шафи з дверима, обладнаними електромеханічним замком, системи керування та сигналізації, яка забезпечує зміну та автоматичне підтримання заданої температури в холодильнику, захист і сигналізацію про стан або відхилення системи від нормальних умов експлуатації (наприклад, незачинені протягом певного часу двері, відсутність електроживлення і таке інше), система керування доповнена підсистемою регламентованого доступу. Підсистема регламентованого доступу складається з двох схем, схеми блокування і схеми невідкладного відкривання. Схема блокування забезпечує блокування замка холодильника на термін, що відповідає рекомендованій тривалості перерви між прийомами їжі від 2 до 10 годин. Схема невідкладного відкривання забезпечує можливість відкрити холодильник завчасно і сигналізацію про таке намагання завчасного відкривання. На Фіг. зображена принципова блок-схема системи керування (1) побутовим холодильником, який обладнаний замком (2) і звуковим сигнальним пристроєм (3). Система керування складається з основної системи керування (4), яка включає (не деталізовані на малюнку) схеми електроживлення, керування температурним режимом, освітлення, сигналізації відкритих дверей та інших стандартних функцій, і додаткової підсистеми регламентованого доступу (5). Підсистема регламентованого доступ у (5) складається з реле часу блокування (6) з регулятором часу (7), кнопки блокування (8) і схеми невідкладного відкривання з кнопкою невідкладного відкривання (9) та реле часу затримки (10). За допомогою регулятора часу (7) на реле часу блокування (б) встановлюється необхідний те 4 рмін блокування холодильника, орієнтовно 3-5год. Після виконання робіт по годуванню сім'ї, натискають кнопку блокування (8), підсистема регламентованого доступу (5) подає сигнал, що блокує замок (2) у закритому стані, і вмикає відлік часу в реле часу блокування (6). Протягом встановленого терміну холодильник заблокований від відкривання. Після закінчення цього терміну реле часу блокування (б) спрацьовує, замок (2) холодильника розблоковується. У разі невідкладної необхідності відкрити заблокований холодильник, потрібно натиснути і тримати у цьому положенні кнопку невідкладного відкривання (9), при цьому вмикається звуковий сигнал сигнального пристрою (3) і починає відлік реле часу затримки (10). Реле часу затримки налаштоване на термін орієнтовно 0,5-2 хвилини. Якщо протягом цього терміну кнопка невідкладного відкривання (9) буде натиснута, реле часу затримки (10) спрацює і підсистема регламентованого доступу (5) розблокує замок (2). З метою запобігання відкриванню холодильника без крайньої необхідності, звуковий сигнал можна виконати з сильним і неприємним звуком або голосовим, з фразою про шкоду переїдання, або таке інше. Орієнтовно реле часу блокування (6) повинно мати діапазон регулювання від 1 до 10год. з кроком 0,5-1год., реле часу затримки (10) відповідно 0,5-3хв. з кроком 15с. Підсистема регламентованого доступ у може бути виготовлена на цифрових, аналогових або комбінованих пристроях. Аналогічні системи програмованого почасового керування, які мають у своєму складі електромеханічні замки, досконало розроблені і широко використовуються для управління пральними машинами. Таким чином, впровадження запропонованої системи не потребує розробки спеціальних систем автоматики і замків, може бути реалізоване з мінімальними витратами часу та коштів. Використання розробки не тільки послужить покращенню здоров'я людей, але й розширить споживацькі властивості холодильника, підвищить конкурентоспроможність продукції на насиченому ринку побутової те хніки. 5 Комп’ютерна в ерстка А. Рябко 36257 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
