Машина для риття траншей
Номер патенту: 36260
Опубліковано: 27.10.2008
Автори: Мазуренко Петро Григорович, Дінул Валерій Германович, Івженко Анатолій Володимирович, Юрчук Володимир Петрович, Огороднік Богдан Миколайович
Формула / Реферат
Машина для риття траншей, яка складається з базової машини, рами з ланцюговим робочим органом та гідропривода, який обертає приводний вал робочого органу, яка відрізняється тим, що гідропривод робочого органу містить трипозиційний гідророзподільник з електромагнітним керуванням, причому холостий хід гідропривода досягається шляхом використання у гідросистемі переливного запобіжного клапана.
Текст

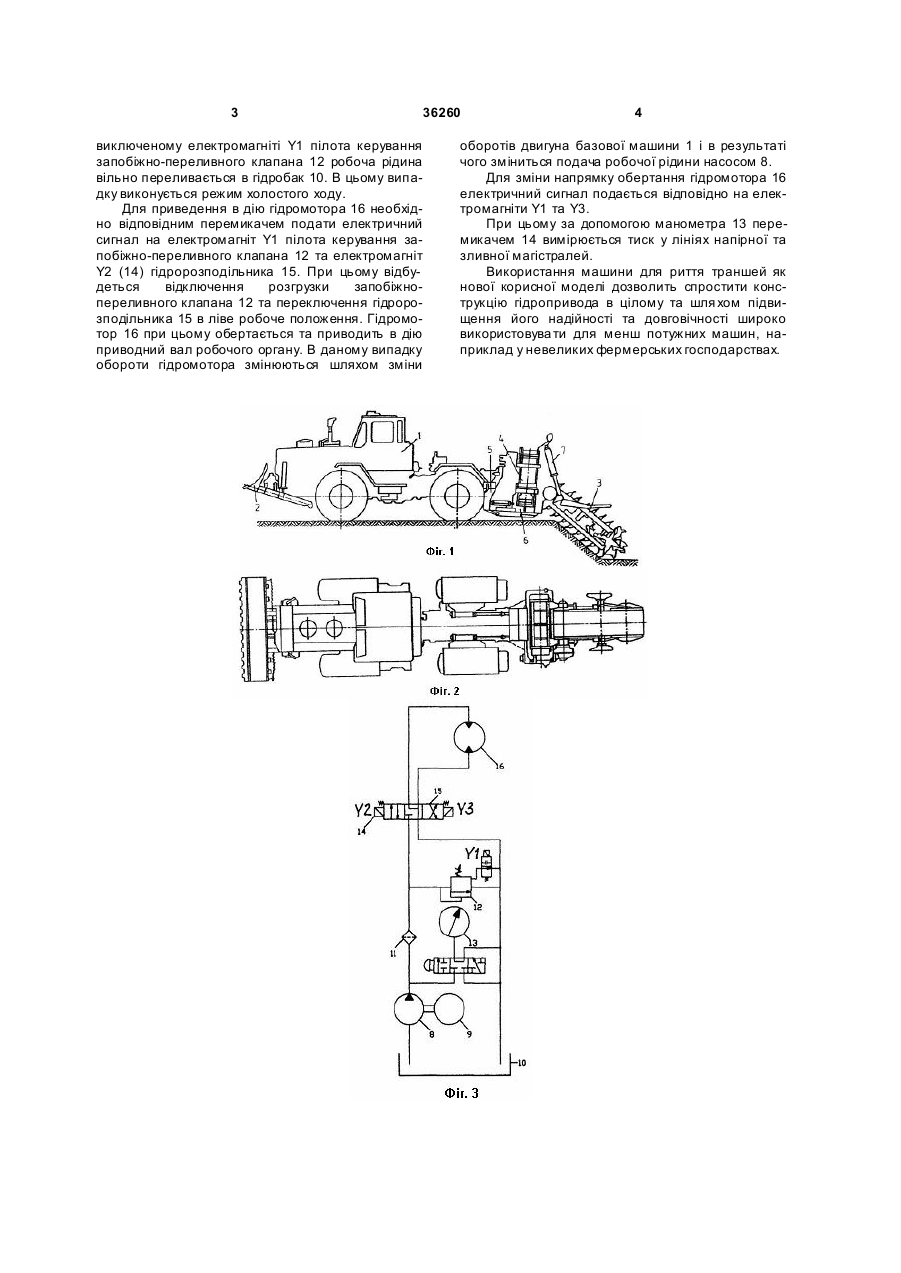

Машина для риття траншей, яка складається з базової машини, рами з ланцюговим робочим органом та гідропривода, який обертає приводний вал робочого органу, яка відрізняється тим, що гідропривод робочого органу містить трипозиційний гідророзподільник з електромагнітним керуванням, причому холостий хід гідропривода досягається шляхом використання у гідросистемі переливного запобіжного клапана. (19) (21) u200803218 (22) 13.03.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) МАЗУРЕНКО ПЕТРО ГРИГОРОВИЧ, UA, ОГОРОДНІК БОГДАН МИКОЛАЙОВИЧ, U A, ЮРЧУК ВОЛОДИМИР ПЕТРОВИЧ, U A, ДІНУЛ ВАЛЕРІЙ ГЕРМАНОВИЧ, UA, ІВЖЕНКО АН АТОЛІЙ ВОЛОДИМИРОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "БУДШЛЯХМАШ", UA 3 36260 виключеному електромагніті Y1 пілота керування запобіжно-переливного клапана 12 робоча рідина вільно переливається в гідробак 10. В цьому випадку виконується режим холостого ходу. Для приведення в дію гідромотора 16 необхідно відповідним перемикачем подати електричний сигнал на електромагніт Y1 пілота керування запобіжно-переливного клапана 12 та електромагніт Y2 (14) гідророзподільника 15. При цьому відбудеться відключення розгрузки запобіжнопереливного клапана 12 та переключення гідророзподільника 15 в ліве робоче положення. Гідромотор 16 при цьому обертається та приводить в дію приводний вал робочого органу. В даному випадку обороти гідромотора змінюються шляхом зміни 4 оборотів двигуна базової машини 1 і в результаті чого зміниться подача робочої рідини насосом 8. Для зміни напрямку обертання гідромотора 16 електричний сигнал подається відповідно на електромагніти Y1 та Y3. При цьому за допомогою манометра 13 перемикачем 14 вимірюється тиск у лініях напірної та зливної магістралей. Використання машини для риття траншей як нової корисної моделі дозволить спростити конструкцію гідропривода в цілому та шля хом підвищення його надійності та довговічності широко використовува ти для менш потужних машин, наприклад у невеликих фермерських господарствах. 5 Комп’ютерна в ерстка Л. Купенко 36260 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine for trench digging
Автори англійськоюMazurenko Petro Hryhorovych, Ohorodnik Bohdan Mykolaiovych, Yurchuk Volodymyr Petrovych, Dinul Valerii Hermanovych, Ivzhenko Anatolii Volodymyrovych
Назва патенту російськоюМашина для рытья траншей
Автори російськоюМазуренко Петр Григорьевич, Огородник Богдан Николаевич, Юрчук Владимир Петрович, Динул Валерий Германович, Ивженко Анатолий Владимирович
МПК / Мітки
МПК: E02F 9/02
Код посилання
<a href="https://ua.patents.su/3-36260-mashina-dlya-rittya-transhejj.html" target="_blank" rel="follow" title="База патентів України">Машина для риття траншей</a>
