Протитеплова куртка

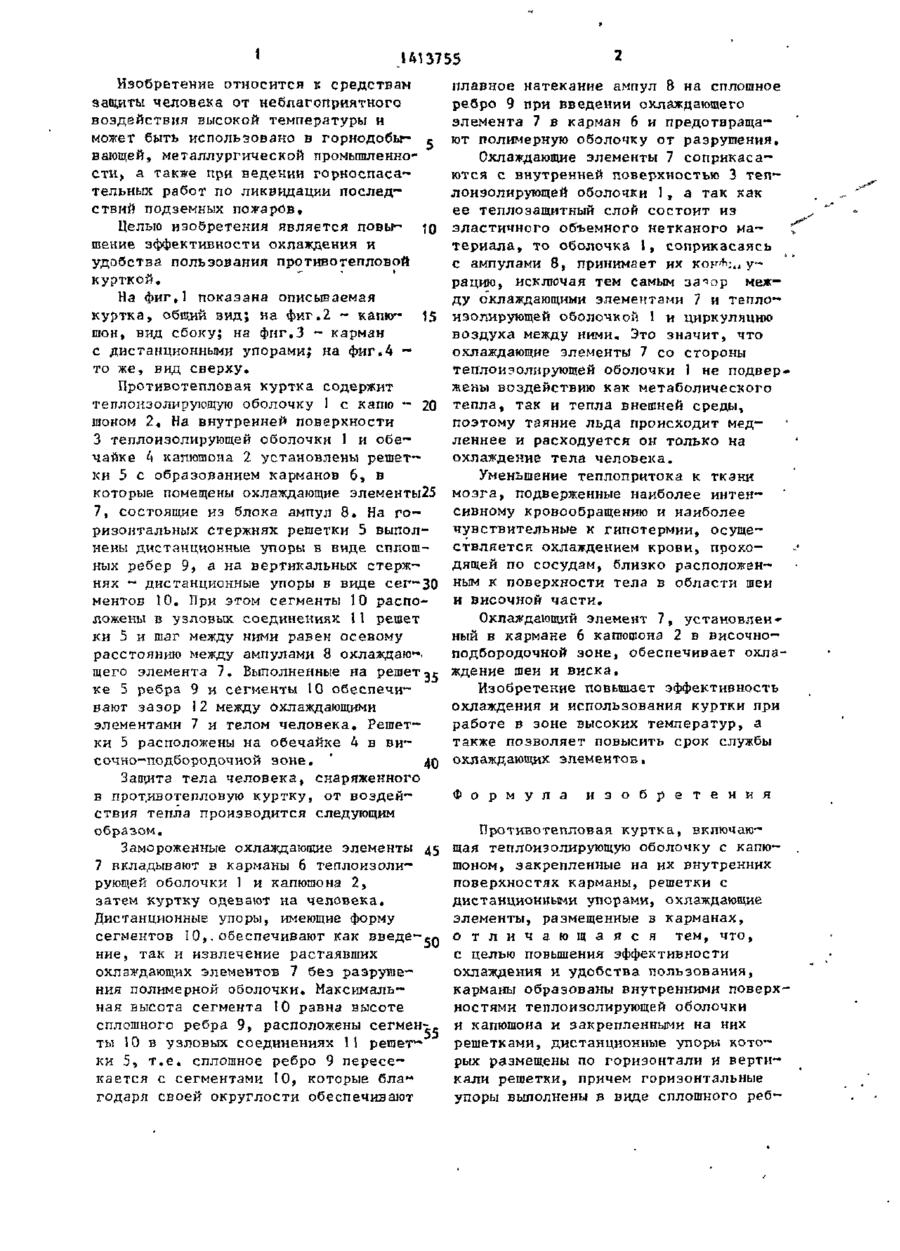

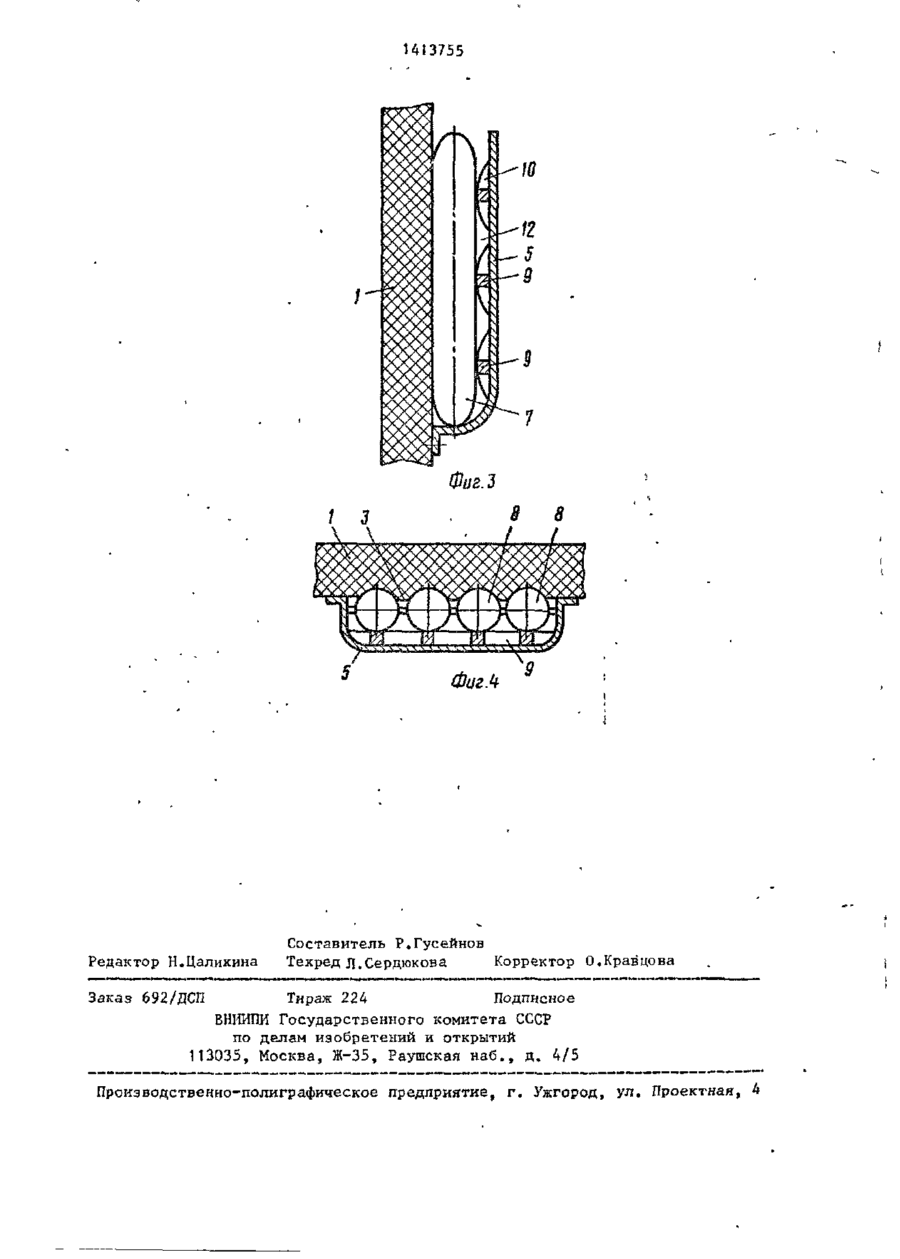

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ. № СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН * ( (51) 4 A 62 В 17/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ •';•:,£ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4088709/-40-23 • : (22) 07.07.86 (71) Всесоюзный научно-исследовательский институт горноспасательного дела (72) И.Я.Зенпянскнй и Г.Г.Голдынский (53) 687.17(088.85 (56) Авторское свидетельство СССР № 788476, кл. А 62 Б 17/00, 1979. , (54) ПРОТИВОТЕПЛОВАЯ КУРТКА (57) Изобретение относится к средствам защиты человека от неблагоприятного воздействия высокой температуры и может быть использовано в горнодобывающей, металлургической промышленности, а также при ведении горноспасательных работ по ликвидации последствий подземных пожаров. Целью изобретения является повышение эффективности охлаждения и удобства пользова 28-88 v T ния противотепловой курткой. Куртка содержит теплоизолирующую оболочку 1 с капюшоном. На внутренних их поверхностях размещены карманы решетки 5 с Дистанционными упорами. Карманы образованы внутренними поверхностями теплоизолирующей оболочки 1 и капюшона и закрепленными на них решетками 5. Дистанционные упоры размещены по . горизонтали и вертикали решетки 5. Горизонтальные упоры выполнены в виде сплошных ребер 9, вертикальные в виде сегментов 10, расположенных в узловых соединениях решетки 5 и равных по высоте горизонтальным упорам, а-карманы капюшона расположены в его височно-подбородочной зоне. В карманах размещены охлаждающие элементы 7. 4 ил. С 1 3755 Изобретение относится к средствам защиты человека от неблагоприятного воздействия высокой температуры и может быть использовано в горнодобы- 5 вающей, металлургической промышленности, а также при ведении горноспасательных работ по ликвидации последствий подземных пожаров. Целью изобретения является повы* fo шение эффективности охлаждения и удобства пользования противотепловой курткой. На фиг,1 показана описываемая куртка, общий вид; на фиг.2 - капю- 15 шон, вид сбоку; на фнг.З - карман с дистанционными упорами; на фиг.4 — то же, вид сверху. Противотепловая куртка содержит теплоизолирующую оболочку 1 с капю — 20 шоном 2. На внутренней поверхности 3 теплоизолирующей оболочки 1 и обечайке 4 капюшона 2 установлены решетки 5 с образованием карманов 6, в которые помещены охлаждающие элементы25 7, состоящие из блока ампул 8. На горизонтальных стержнях решетки 5 выполнены дистанционные упоры в виде сплошных ребер 9, а на вертикальных стержнях - дистанционные упоры в виде сег~30 ментов 10. При этом сегменты 10 расположены в узловых соединениях; I 1 решет ки 5 и шаг между ними равен осевому расстоянию между ампулами 8 охлаждаю-. плавное натекание ампул 8 на сплошное ребро 9 при введении охлаждающего элемента 7 в карман б и предотвращают полимерную оболочку от разрушения. Охлаждающие элементы 7 соприкасаются с внутренней поверхностью 3 теплоизолирующей оболочки 1 t а так как ее теплозащитный слой состоит из эластичного объемного нетканого ма\ териала, то оболочка \, соприкасаясь с ампулами 8, принимает их кок*;., урацию, исключая тем самым за^ор между охлаждающими элементами 7 и теплоизолирующей оболочкой 1 и циркуляцию воздуха между ними. Это значит, что охлаждающие элементы 7 со стороны теплоизолирующей оболочки 1 не подвержены воздействию как метаболического тепла, так и тепла внешней среды, поэтому таяние льда происходит медленнее и расходуется он только на охлаждение тела человека. Уменьшение теплопритока к ткани мозга, подверженные наиболее интенсивному кровообращению и наиболее чувствительные к гипотермии, осуществляется охлаждением крови, проходящей по сосудам, близко расположенным к поверхности тела в области шеи и височной части. Охлаждающий элемент 7, установленный в кармане 6 капюшона 2 в височноподбородочной зоне, обеспечивает охлащего элемента 7. Выполненные на решетке ждение шеи и виска Изобретение повышает эффективность ке 5 ребра 9 и сегменты 10 обеспечиохлаждения и использования куртки при вают зазор 12 между охлаждающими элементами 7 и телом человека. Решетработе в зоне высоких температур, а ки 5 расположены на обечайке 4 в витакже позволяет повысить срок службы сочно-подбородочной зоне. ' 40 охлаждакнцих элементов. Защита тела человека, снаряженного Ф о р м у л а и з о б р е т е н и я в противотепловую куртку, от воздействия тепла производится следующим образом. Противотепловая куртка, включаюЗамороженные охлаждающие элементы Д5 щая теплоизолирующую оболочку с капюшоном, закрепленные на их внутренних 7 вкладывают в карманы 6 теплоизоли— поверхностях карманы, решетки с руюЕ'ей оболочки 1 и капюшона 2, дистанционными упорами, охлаждающие затем куртку одевают на человека. элементы, размещенные в карманах, Дистанционные упоры, имеющие форму о т л и ч а ю щ а я с я тем, что, сегментов 10,, обеспечивают как введе50 с целью повышения эффективности ние, так и извлечение растаявших охлаждения и удобства пользования, охлаждающих элементов 7 без разрушекарманы образованы внутренними поверхния полимерной оболочки. Максимальностями теплоизолирующей оболочки ная высота сегмента 10 равна высоте и капюшона и закрепленными на них сплошного ребра 9, расположены сегмен55 решетками, дистанционные упоры кототы 10 в узловых соединениях П решет** рых размещены по горизонтали и вертики 5, т.е. сплошное ребро 9 пересекали решетки, причем горизонтальные кается с сегментами 10, которые блаупоры выполнены в виде сплошного ребгодаря своей округлости обеспечивают З 1413755 pa, а вертикальные - в виде сегментов, расположенных в узловых соединеннях решетки и равных по высоте 4 горизонтальным упорам, а карманы ка**пюшона расположены в его височно-подбородочной зоне. ФиіЛ Фиг.2 1413755 Фиг.Ъ Фиг Л Редактор Н.Цалихина Составитель Р.Гусейнов Техред Л.Сердюкова Корректор О.Кравцова Заказ 692/ДСП Тираж 224 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, А
