Станція контролю деформацій ґрунту при крені будинку
Номер патенту: 36356
Опубліковано: 27.10.2008
Автори: Щербак Інна Валентинівна, Карманов Максим Васильович, Шарабарін Олександр Герасимович, Гололобов Борис Дмитрович, Бєлашенко Костянтин Григорович, Салін Артем Миколайович
Формула / Реферат
Станція контролю деформації ґрунту при крені будинку, що виконана у вигляді свердловини, витрамбуваної в ґрунті, яка відрізняється тим, що додатково включає оголовок свердловини, еластичну оболонку, заповнену рідиною та герметично прикріплену верхнім кінцем до оголовка свердловини, поплавець, рухливо встановлений усередині оголовка свердловини, і вимірювальний пристрій, закріплений на оголовку свердловини.
Текст

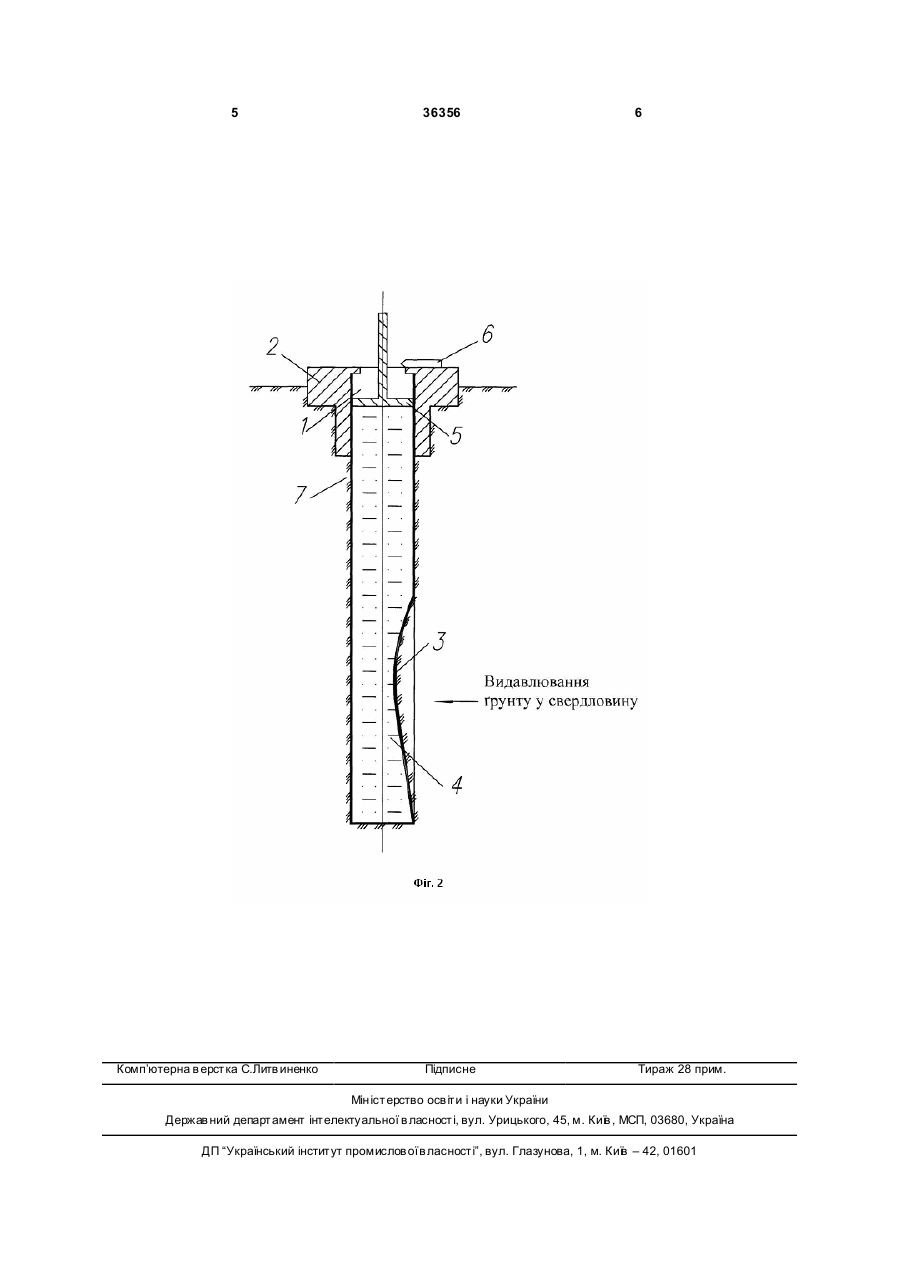

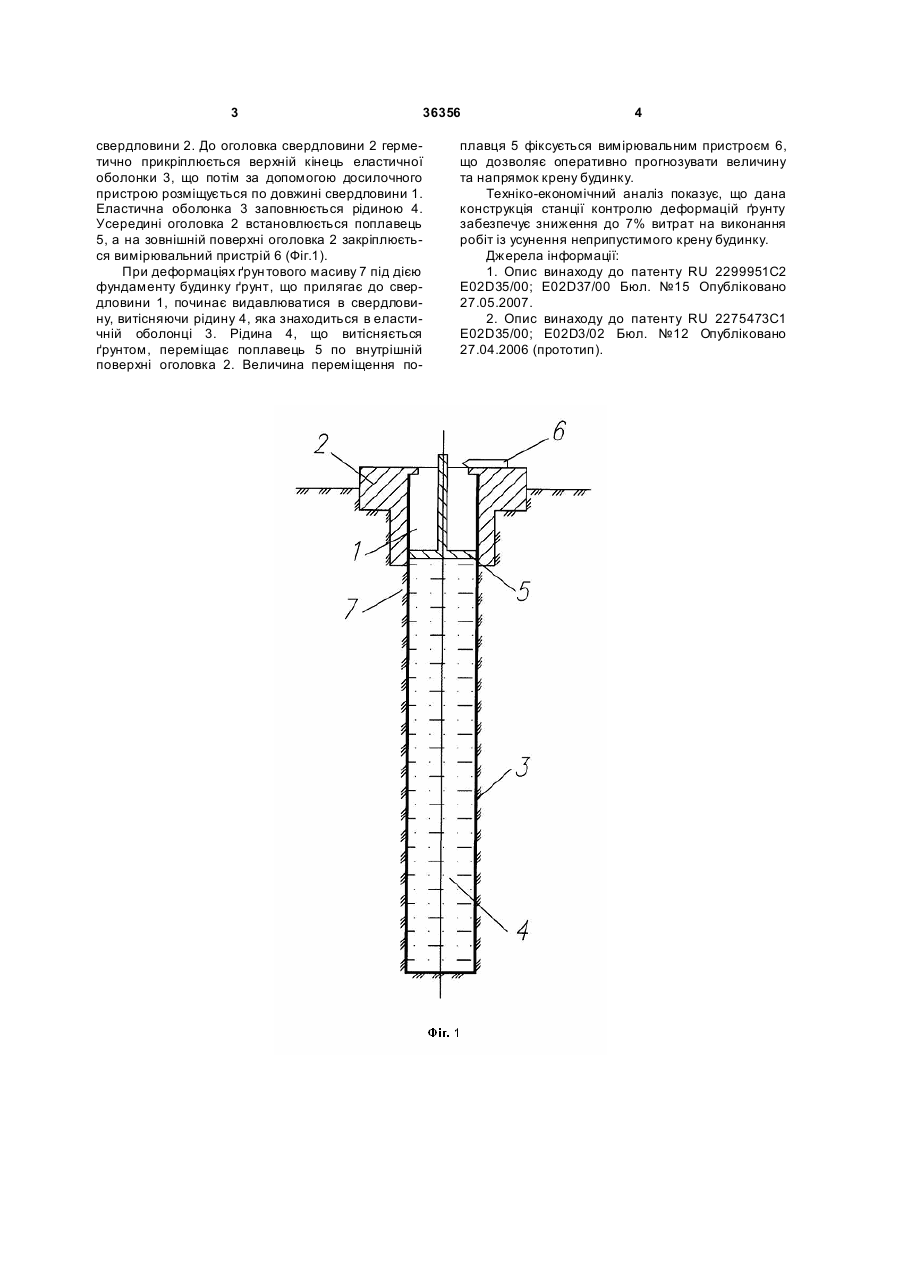

Станція контролю деформації ґрунту при крені будинку, що виконана у вигляді свердловини, витрамбуваної в ґрунті, яка відрізняється тим, що додатково включає оголовок свердловини, еластичну оболонку, заповнену рідиною та герметично прикріплену верхнім кінцем до оголовка свердловини, поплавець, рухли во встановлений усередині оголовка свердловини, і вимірювальний пристрій, закріплений на оголовку свердловини. (19) (21) u200805724 (22) 30.04.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) КАРМАНОВ МАКСИМ ВАСИЛЬОВИЧ, UA, ГОЛОЛОБОВ БОРИС ДМИТРОВИЧ, UA, ШАРАБАРІН ОЛЕКСАНДР ГЕРАСИ МОВИЧ, UA, БЄЛАШЕНКО КОСТЯНТИН ГРИГОРОВИЧ, UA, ЩЕРБАК ІННА ВАЛЕНТИНІВНА, U A, С АЛІН АРТЕМ МИКОЛАЙОВИЧ, U A 3 36356 свердловини 2. До оголовка свердловини 2 герметично прикріплюється верхній кінець еластичної оболонки 3, що потім за допомогою досилочного пристрою розміщується по довжині свердловини 1. Еластична оболонка 3 заповнюється рідиною 4. Усередині оголовка 2 встановлюється поплавець 5, а на зовнішній поверхні оголовка 2 закріплюється вимірювальний пристрій 6 (Фіг.1). При деформаціях ґрун тового масиву 7 під дією фундаменту будинку ґрунт, що прилягає до свердловини 1, починає видавлюватися в свердловину, витісняючи рідину 4, яка знаходиться в еластичній оболонці 3. Рідина 4, що витісняється ґрунтом, переміщає поплавець 5 по внутрішній поверхні оголовка 2. Величина переміщення по 4 плавця 5 фіксується вимірювальним пристроєм 6, що дозволяє оперативно прогнозувати величину та напрямок крену будинку. Техніко-економічний аналіз показує, що дана конструкція станції контролю деформацій ґрунту забезпечує зниження до 7% витрат на виконання робіт із усунення неприпустимого крену будинку. Джерела інформації: 1. Опис винаходу до патенту RU 2299951С2 E02D35/00; E02D37/00 Бюл. №15 Опубліковано 27.05.2007. 2. Опис винаходу до патенту RU 2275473C1 E02D35/00; E02D3/02 Бюл. №12 Опубліковано 27.04.2006 (прототип). 5 Комп’ютерна в ерстка C.Литв иненко 36356 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStation of control of ground distortion at tilting of building
Автори англійськоюKarmanov Maksym Vasyliovych, Hololobov Borys Dmytrovych, Sharabarin Oleksandr Herasymovych, Bielashenko Kostiantyn Hryhorovych, Scherbak Inna Valentynivna, Salin Artem Mykolaiovych
Назва патенту російськоюСтанция контроля деформаций грунта при крене дома
Автори російськоюКарманов Максим Васильевич, Гололобов Борис Дмитриевич, Шарабарин Александр Герасимович, Белашенко Константин Григорьевич, Щербак Инна Валентиновна, Саліин Артем Николаевич
МПК / Мітки
МПК: E02D 37/00
Мітки: станція, деформацій, будинку, крені, ґрунту, контролю
