Керамічна стінова панель каркасного будинку і спосіб монтажу каркасного будинку з використанням цих панелей

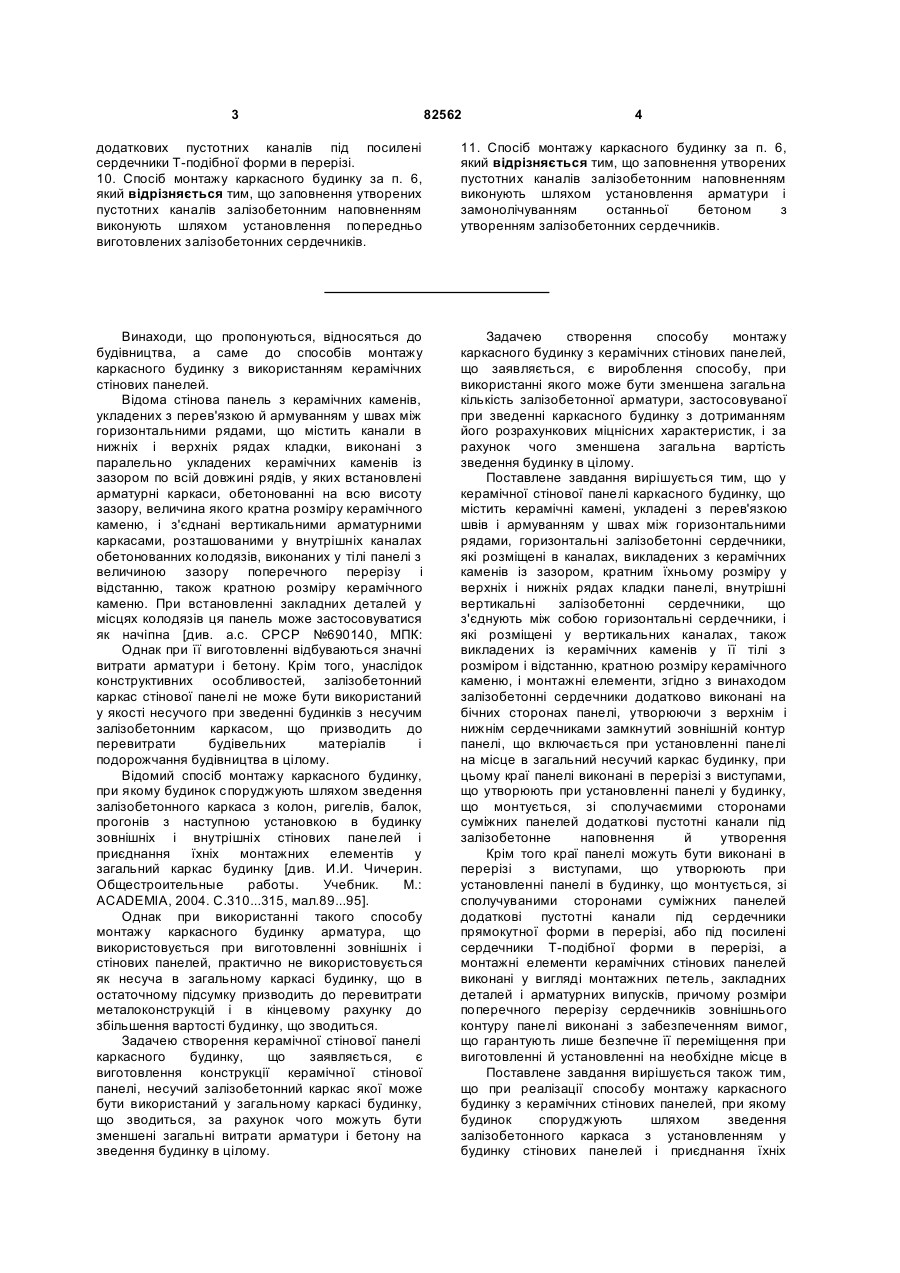

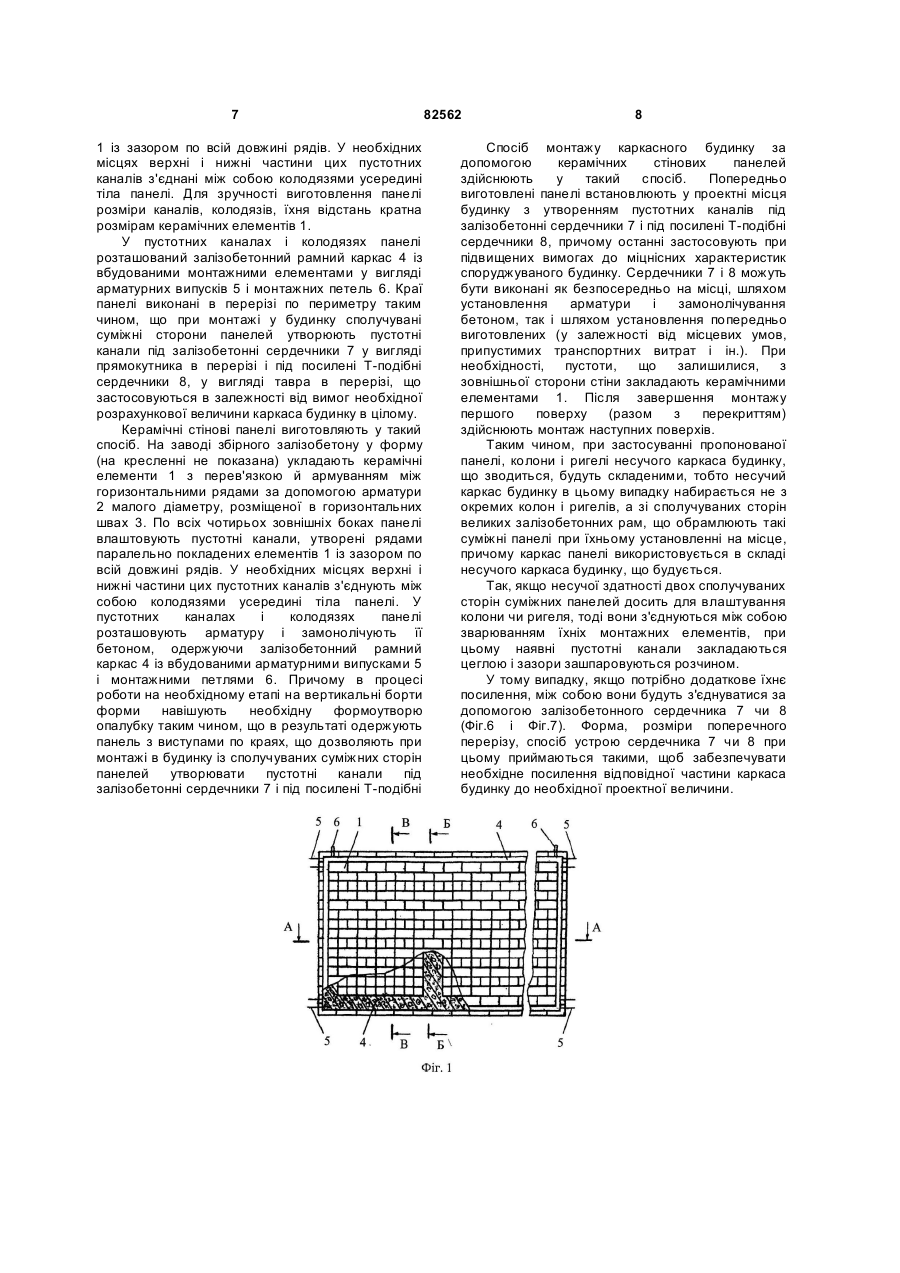

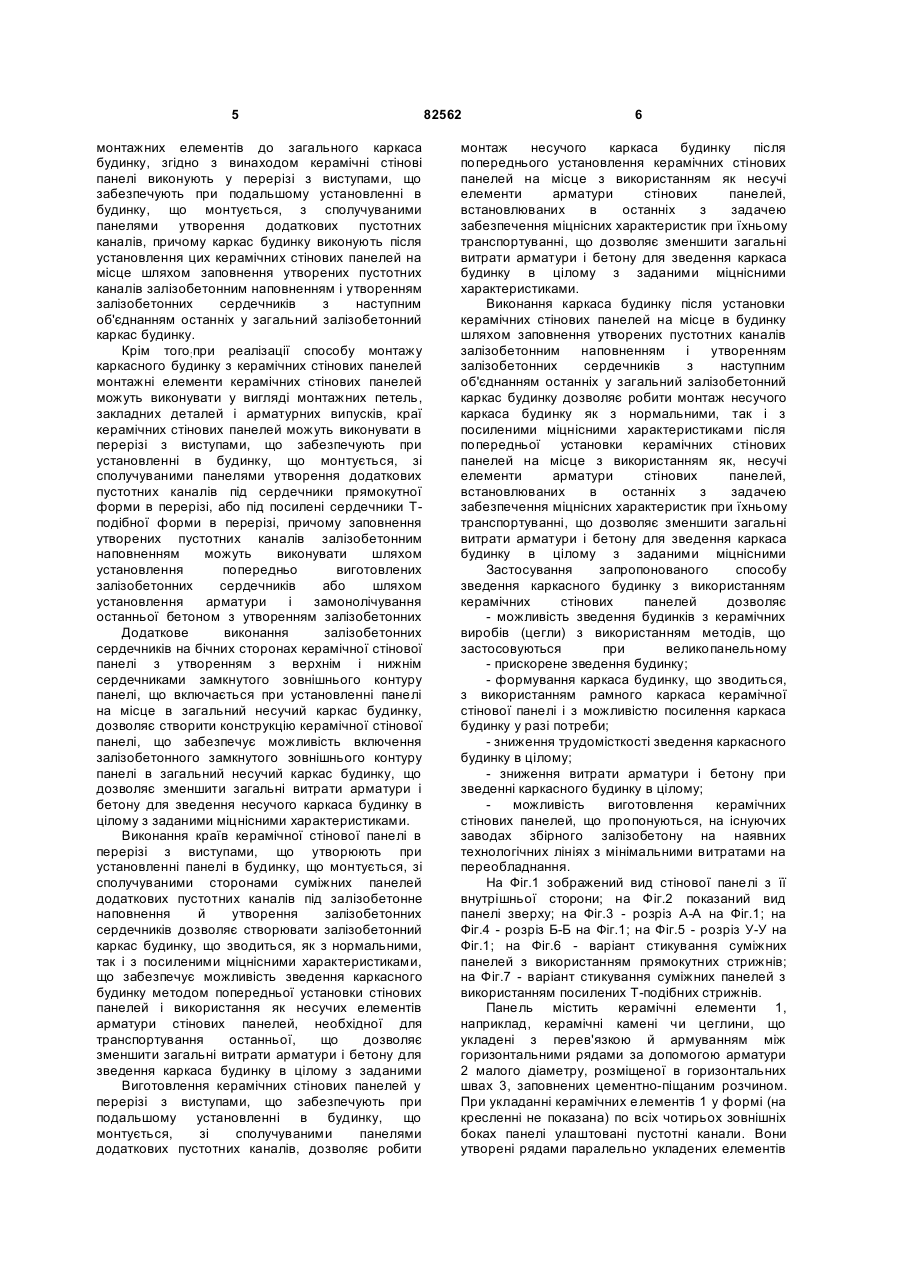

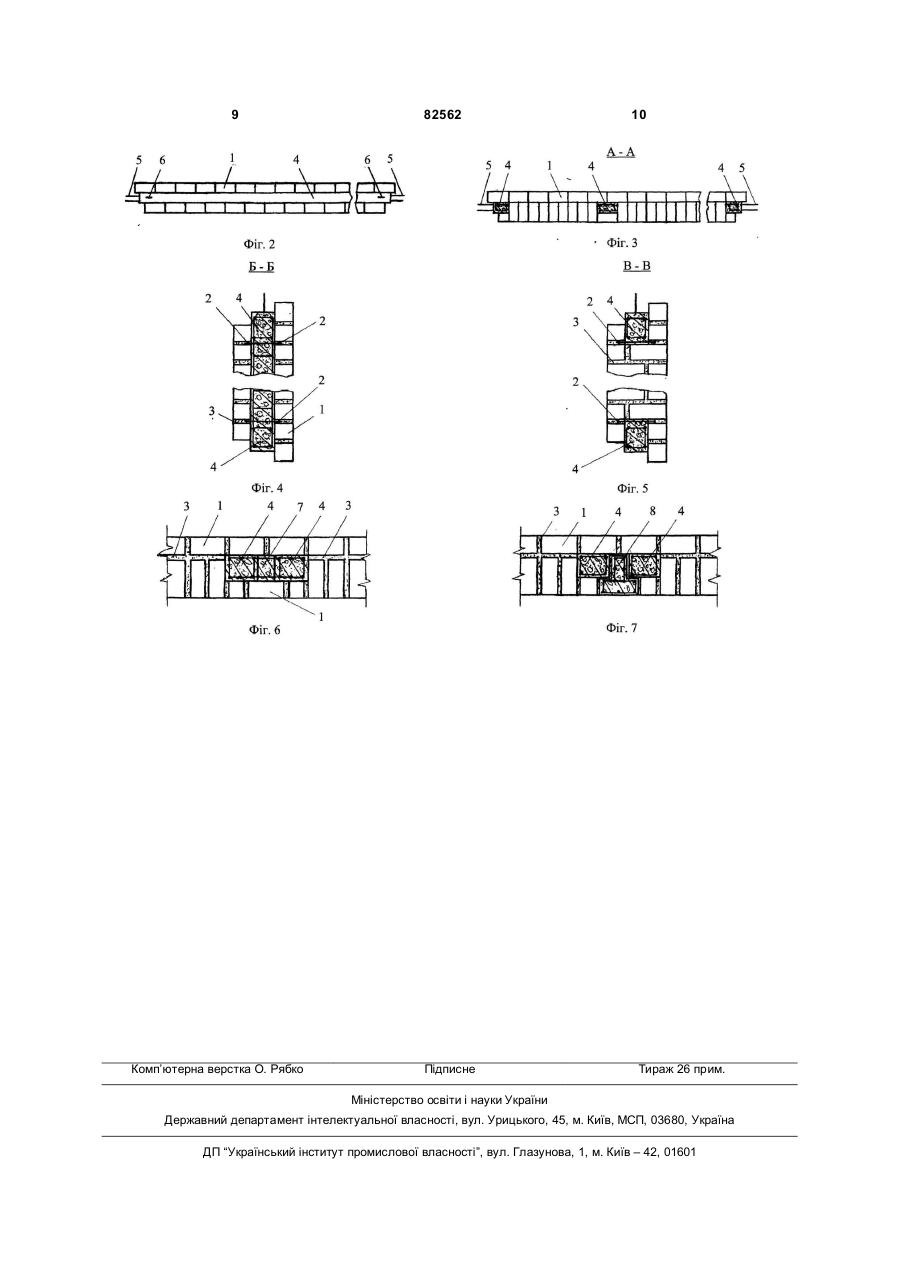

1. Керамічна стінова панель каркасного будинку, що містить керамічні камені, укладені з перев'язкою швів і армуванням у швах між горизонтальними рядами, горизонтальні залізобетонні сердечники, які розміщені в каналах, викладених з керамічних каменів із зазором, кратним їхньому розміру у верхніх і нижніх рядах кладки панелі, внутрішні вертикальні залізобетонні сердечники, що з'єднують між собою горизонтальні сердечники, і які розміщені у вертикальних каналах, також викладених з керамічних каменів у її тілі з розміром і відстанню між ними, кратними розміру керамічного каменю, і монтажні елементи, яка відрізняється тим, що залізобетонні сердечники додатково виконані на бічних сторонах панелі, утворюючи з верхнім і нижнім сердечниками замкнутий зовнішній контур панелі, що включається при установленні панелі на місце в загальний несучий каркас будинку, при цьому краї панелі виконані в перерізі з виступами, що утворюють при установленні панелі в будинку, що монтується, зі сполучуваними сторонами суміжних панелей додаткові пустотні канали під залізобетонне наповнення й утворення 2. Керамічна сердечників. залізобетонних стінова панель за п. 1, яка відрізняється тим, що краї панелі виконані в перерізі з виступами, що утворюють при установленні панелі в будинку, що монтується, зі сполучуваними сторонами суміжних панелей додаткові пустотні канали під сердечники 3. Керамічна стінова панель за п. 1, яка прямокутної форми в перерізі. відрізняється тим, що краї панелі виконані в перерізі з виступами, що утворюють при установленні панелі в будинку, що монтується, зі сполучуваними сторонами суміжних панелей 2 (19) 1 3 82562 4 додаткових пустотних каналів під посилені сердечники Т-подібної форми в перерізі. 10. Спосіб монтажу каркасного будинку за п. 6, який відрізняється тим, що заповнення утворених пустотних каналів залізобетонним наповненням виконують шляхом установлення попередньо виготовлених залізобетонних сердечників. 11. Спосіб монтажу каркасного будинку за п. 6, який відрізняється тим, що заповнення утворених пустотних каналів залізобетонним наповненням виконують шляхом установлення арматури і замонолічуванням останньої бетоном з утворенням залізобетонних сердечників. Винаходи, що пропонуються, відносяться до будівництва, а саме до способів монтажу каркасного будинку з використанням керамічних стінових панелей. Відома стінова панель з керамічних каменів, укладених з перев'язкою й армуванням у швах між горизонтальними рядами, що містить канали в нижніх і верхніх рядах кладки, виконані з паралельно укладених керамічних каменів із зазором по всій довжині рядів, у яких встановлені арматурні каркаси, обетонованні на всю висоту зазору, величина якого кратна розміру керамічного каменю, і з'єднані вертикальними арматурними каркасами, розташованими у внутрішніх каналах обетонованних колодязів, виконаних у тілі панелі з величиною зазору поперечного перерізу і відстанню, також кратною розміру керамічного каменю. При встановленні закладних деталей у місцях колодязів ця панель може застосовуватися як начіпна [див. а.с. СРСР №690140, МПК: Е04С2/46, 1979]. виготовленні відбуваються значні Однак при її витрати арматури і бетону. Крім того, унаслідок конструктивних особливостей, залізобетонний каркас стінової панелі не може бути використаний у якості несучого при зведенні будинків з несучим залізобетонним каркасом, що призводить до перевитрати будівельних матеріалів і подорожчання будівництва в цілому. Відомий спосіб монтажу каркасного будинку, при якому будинок споруджують шляхом зведення залізобетонного каркаса з колон, ригелів, балок, прогонів з наступною установкою в будинку зовнішніх і внутрішніх стінових панелей і приєднання їхніх монтажних елементів у загальний каркас будинку [див. И.И. Чичерин. Общестроительные работы. Учебник. М.: ACADEMIA, 2004. С.310...315, мал.89...95]. Однак при використанні такого способу монтажу каркасного будинку арматура, що використовується при виготовленні зовнішніх і стінових панелей, практично не використовується як несуча в загальному каркасі будинку, що в остаточному підсумку призводить до перевитрати металоконструкцій і в кінцевому рахунку до збільшення вартості будинку, що зводиться. Задачею створення керамічної стінової панелі каркасного будинку, що заявляється, є виготовлення конструкції керамічної стінової панелі, несучий залізобетонний каркас якої може бути використаний у загальному каркасі будинку, що зводиться, за рахунок чого можуть бути зменшені загальні витрати арматури і бетону на зведення будинку в цілому. Задачею створення способу монтажу каркасного будинку з керамічних стінових панелей, що заявляється, є вироблення способу, при використанні якого може бути зменшена загальна кількість залізобетонної арматури, застосовуваної при зведенні каркасного будинку з дотриманням його розрахункових міцнісних характеристик, і за рахунок чого зменшена загальна вартість зведення будинку в цілому. Поставлене завдання вирішується тим, що у керамічної стінової панелі каркасного будинку, що містить керамічні камені, укладені з перев'язкою швів і армуванням у швах між горизонтальними рядами, горизонтальні залізобетонні сердечники, які розміщені в каналах, викладених з керамічних каменів із зазором, кратним їхньому розміру у верхніх і нижніх рядах кладки панелі, внутрішні вертикальні залізобетонні сердечники, що з'єднують між собою горизонтальні сердечники, і які розміщені у вертикальних каналах, також викладених із керамічних каменів у її тілі з розміром і відстанню, кратною розміру керамічного каменю, і монтажні елементи, згідно з винаходом залізобетонні сердечники додатково виконані на бічних сторонах панелі, утворюючи з верхнім і нижнім сердечниками замкнутий зовнішній контур панелі, що включається при установленні панелі на місце в загальний несучий каркас будинку, при цьому краї панелі виконані в перерізі з виступами, що утворюють при установленні панелі у будинку, що монтується, зі сполучаємими сторонами суміжних панелей додаткові пустотні канали під залізобетонне наповнення й утворення залізобетонних сердечників. Крім того краї панелі можуть бути виконані в перерізі з виступами, що утворюють при установленні панелі в будинку, що монтується, зі сполучуваними сторонами суміжних панелей додаткові пустотні канали під сердечники прямокутної форми в перерізі, або під посилені сердечники Т-подібної форми в перерізі, а монтажні елементи керамічних стінових панелей виконані у вигляді монтажних петель, закладних деталей і арматурних випусків, причому розміри поперечного перерізу сердечників зовнішнього контуру панелі виконані з забезпеченням вимог, що гарантують лише безпечне її переміщення при виготовленні й установленні на необхідне місце в будинку. Поставлене завдання вирішується також тим, що при реалізації способу монтажу каркасного будинку з керамічних стінових панелей, при якому будинок споруджують шляхом зведення залізобетонного каркаса з установленням у будинку стінових панелей і приєднання їхніх 5 монтажних елементів до загального каркаса будинку, згідно з винаходом керамічні стінові панелі виконують у перерізі з виступами, що забезпечують при подальшому установленні в будинку, що монтується, з сполучуваними панелями утворення додаткових пустотних каналів, причому каркас будинку виконують після установлення цих керамічних стінових панелей на місце шляхом заповнення утворених пустотних каналів залізобетонним наповненням і утворенням залізобетонних сердечників з наступним об'єднанням останніх у загальний залізобетонний каркас будинку. Крім того;при реалізації способу монтажу каркасного будинку з керамічних стінових панелей монтажні елементи керамічних стінових панелей можуть виконувати у вигляді монтажних петель, закладних деталей і арматурних випусків, краї керамічних стінових панелей можуть виконувати в перерізі з виступами, що забезпечують при установленні в будинку, що монтується, зі сполучуваними панелями утворення додаткових пустотних каналів під сердечники прямокутної форми в перерізі, або під посилені сердечники Тподібної форми в перерізі, причому заповнення утворених пустотних каналів залізобетонним наповненням можуть виконувати шляхом установлення попередньо виготовлених залізобетонних сердечників або шляхом установлення арматури і замонолічування останньої бетоном з утворенням залізобетонних сердечників. Додаткове виконання залізобетонних сердечників на бічних сторонах керамічної стінової панелі з утворенням з верхнім і нижнім сердечниками замкнутого зовнішнього контуру панелі, що включається при установленні панелі на місце в загальний несучий каркас будинку, дозволяє створити конструкцію керамічної стінової панелі, що забезпечує можливість включення залізобетонного замкнутого зовнішнього контуру панелі в загальний несучий каркас будинку, що дозволяє зменшити загальні витрати арматури і бетону для зведення несучого каркаса будинку в цілому з заданими міцнісними характеристиками. Виконання країв керамічної стінової панелі в перерізі з виступами, що утворюють при установленні панелі в будинку, що монтується, зі сполучуваними сторонами суміжних панелей додаткових пустотних каналів під залізобетонне наповнення й утворення залізобетонних сердечників дозволяє створювати залізобетонний каркас будинку, що зводиться, як з нормальними, так і з посиленими міцнісними характеристиками, що забезпечує можливість зведення каркасного будинку методом попередньої установки стінових панелей і використання як несучих елементів арматури стінових панелей, необхідної для транспортування останньої, що дозволяє зменшити загальні витрати арматури і бетону для зведення каркаса будинку в цілому з заданими міцнісними характеристиками. стінових панелей у Виготовлення керамічних перерізі з виступами, що забезпечують при подальшому установленні в будинку, що монтується, зі сполучуваними панелями додаткових пустотних каналів, дозволяє робити 82562 6 монтаж несучого каркаса будинку після попереднього установлення керамічних стінових панелей на місце з використанням як несучі елементи арматури стінових панелей, встановлюваних в останніх з задачею забезпечення міцнісних характеристик при їхньому транспортуванні, що дозволяє зменшити загальні витрати арматури і бетону для зведення каркаса будинку в цілому з заданими міцнісними характеристиками. Виконання каркаса будинку після установки керамічних стінових панелей на місце в будинку шляхом заповнення утворених пустотних каналів залізобетонним наповненням і утворенням залізобетонних сердечників з наступним об'єднанням останніх у загальний залізобетонний каркас будинку дозволяє робити монтаж несучого каркаса будинку як з нормальними, так і з посиленими міцнісними характеристиками після попередньої установки керамічних стінових панелей на місце з використанням як, несучі елементи арматури стінових панелей, встановлюваних в останніх з задачею забезпечення міцнісних характеристик при їхньому транспортуванні, що дозволяє зменшити загальні витрати арматури і бетону для зведення каркаса будинку в цілому з заданими міцнісними характеристиками. запропонованого Застосування способу зведення каркасного будинку з використанням керамічних стінових панелей дозволяє забезпечити: - можливість зведення будинків з керамічних виробів (цегли) з використанням методів, що застосовуються при великопанельному будівництві; - прискорене зведення будинку; - формування каркаса будинку, що зводиться, з використанням рамного каркаса керамічної стінової панелі і з можливістю посилення каркаса будинку у разі потреби; - зниження трудомісткості зведення каркасного будинку в цілому; - зниження витрати арматури і бетону при зведенні каркасного будинку в цілому; можливість виготовлення керамічних стінових панелей, що пропонуються, на існуючих заводах збірного залізобетону на наявних технологічних лініях з мінімальними витратами на переобладнання. На Фіг.1 зображений вид стінової панелі з її внутрішньої сторони; на Фіг.2 показаний вид панелі зверху; на Фіг.3 - розріз А-А на Фіг.1; на Фіг.4 - розріз Б-Б на Фіг.1; на Фіг.5 - розріз У-У на Фіг.1; на Фіг.6 - варіант стикування суміжних панелей з використанням прямокутних стрижнів; на Фіг.7 - варіант стикування суміжних панелей з використанням посилених Т-подібних стрижнів. Панель містить керамічні елементи 1, наприклад, керамічні камені чи цеглини, що укладені з перев'язкою й армуванням між горизонтальними рядами за допомогою арматури 2 малого діаметру, розміщеної в горизонтальних швах 3, заповнених цементно-піщаним розчином. При укладанні керамічних елементів 1 у формі (на кресленні не показана) по всіх чотирьох зовнішніх боках панелі улаштовані пустотні канали. Вони утворені рядами паралельно укладених елементів 7 1 із зазором по всій довжині рядів. У необхідних місцях верхні і нижні частини цих пустотних каналів з'єднані між собою колодязями усередині тіла панелі. Для зручності виготовлення панелі розміри каналів, колодязів, їхня відстань кратна розмірам керамічних елементів 1. У пустотних каналах і колодязях панелі розташований залізобетонний рамний каркас 4 із вбудованими монтажними елементами у вигляді арматурних випусків 5 і монтажних петель 6. Краї панелі виконані в перерізі по периметру таким чином, що при монтажі у будинку сполучувані суміжні сторони панелей утворюють пустотні канали під залізобетонні сердечники 7 у вигляді прямокутника в перерізі і під посилені Т-подібні сердечники 8,у вигляді тавра в перерізі, що застосовуються в залежності від вимог необхідної розрахункової величини каркаса будинку в цілому. Керамічні стінові панелі виготовляють у такий спосіб. На заводі збірного залізобетону у форму (на кресленні не показана) укладають керамічні елементи 1 з перев'язкою й армуванням між горизонтальними рядами за допомогою арматури 2 малого діаметру, розміщеної в горизонтальних швах 3. По всіх чотирьох зовнішніх боках панелі влаштовують пустотні канали, утворені рядами паралельно покладених елементів 1 із зазором по всій довжині рядів. У необхідних місцях верхні і нижні частини цих пустотних каналів з'єднують між собою колодязями усередині тіла панелі. У пустотних каналах і колодязях панелі розташовують арматуру і замонолічують її бетоном, одержуючи залізобетонний рамний каркас 4 із вбудованими арматурними випусками 5 і монтажними петлями 6. Причому в процесі роботи на необхідному етапі на вертикальні борти форми навішують необхідну формоутворю опалубку таким чином, що в результаті одержують панель з виступами по краях, що дозволяють при монтажі в будинку із сполучуваних суміжних сторін панелей утворювати пустотні канали під залізобетонні сердечники 7 і під посилені Т-подібні сердечники 8. 82562 8 Спосіб монтажу каркасного будинку за допомогою керамічних стінових панелей здійснюють у такий спосіб. Попередньо виготовлені панелі встановлюють у проектні місця будинку з утворенням пустотних каналів під залізобетонні сердечники 7 і під посилені Т-подібні сердечники 8, причому останні застосовують при підвищених вимогах до міцнісних характеристик споруджуваного будинку. Сердечники 7 і 8 можуть бути виконані як безпосередньо на місці, шляхом установлення арматури і замонолічування бетоном, так і шляхом установлення попередньо виготовлених (у залежності від місцевих умов, припустимих транспортних витрат і ін.). При необхідності, пустоти, що залишилися, з зовнішньої сторони стіни закладають керамічними елементами 1. Після завершення монтажу першого поверху (разом з перекриттям) здійснюють монтаж наступних поверхів. Таким чином, при застосуванні пропонованої панелі, колони і ригелі несучого каркаса будинку, що зводиться, будуть складеними, тобто несучий каркас будинку в цьому випадку набирається не з окремих колон і ригелів, а зі сполучуваних сторін великих залізобетонних рам, що обрамлюють такі суміжні панелі при їхньому установленні на місце, причому каркас панелі використовується в складі несучого каркаса будинку, що будується. Так, якщо несучої здатності двох сполучуваних сторін суміжних панелей досить для влаштування колони чи ригеля, тоді вони з'єднуються між собою зварюванням їхніх монтажних елементів, при цьому наявні пустотні канали закладаються цеглою і зазори зашпаровуються розчином. У тому випадку, якщо потрібно додаткове їхнє посилення, між собою вони будуть з'єднуватися за допомогою залізобетонного сердечника 7 чи 8 (Фіг.6 і Фіг.7). Форма, розміри поперечного перерізу, спосіб устрою сердечника 7 чи 8 при цьому приймаються такими, щоб забезпечувати необхідне посилення відповідної частини каркаса будинку до необхідної проектної величини. 9 Комп’ютерна верстка О. Рябко 82562 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
