Самозахисний фільтр свердловинного штангового насосу

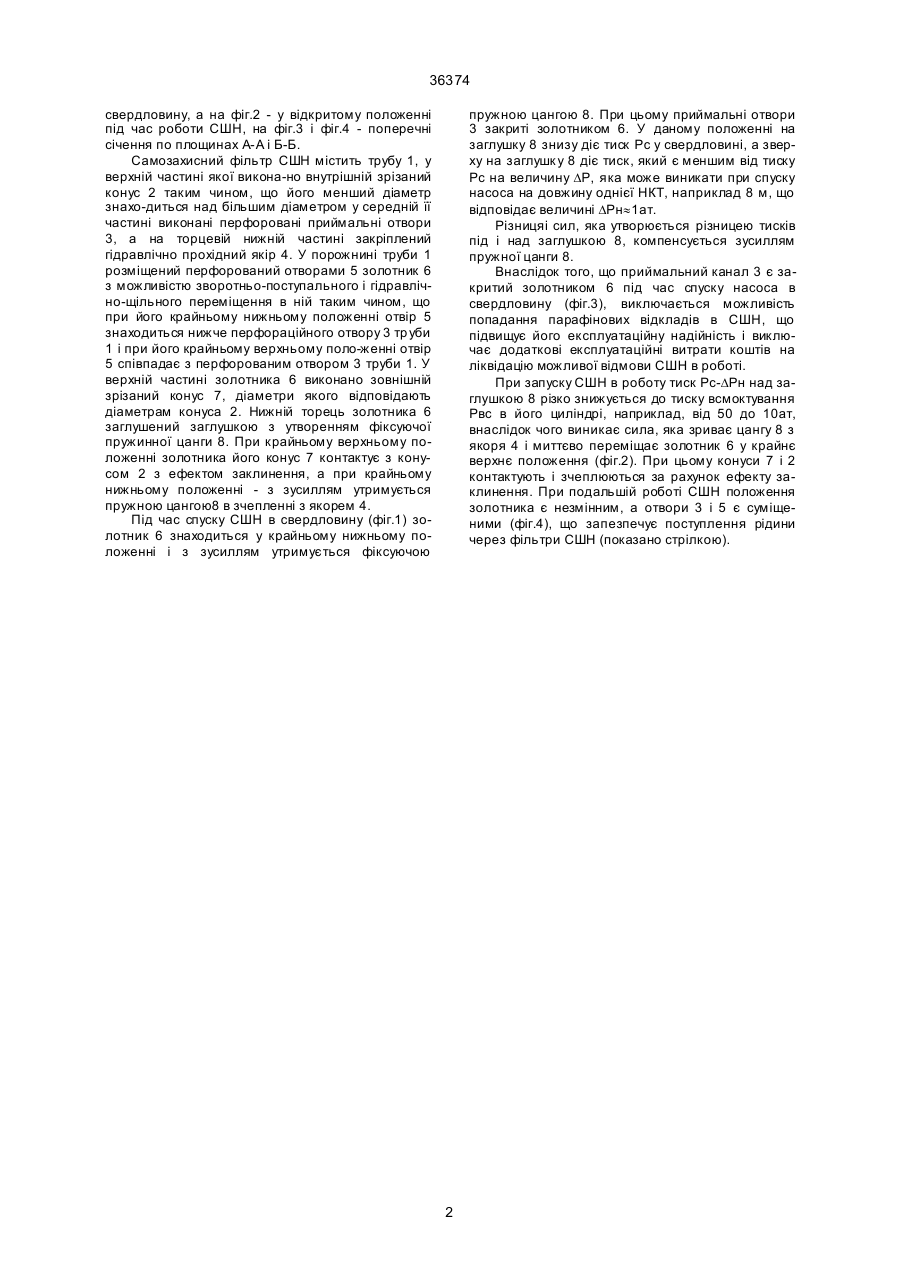

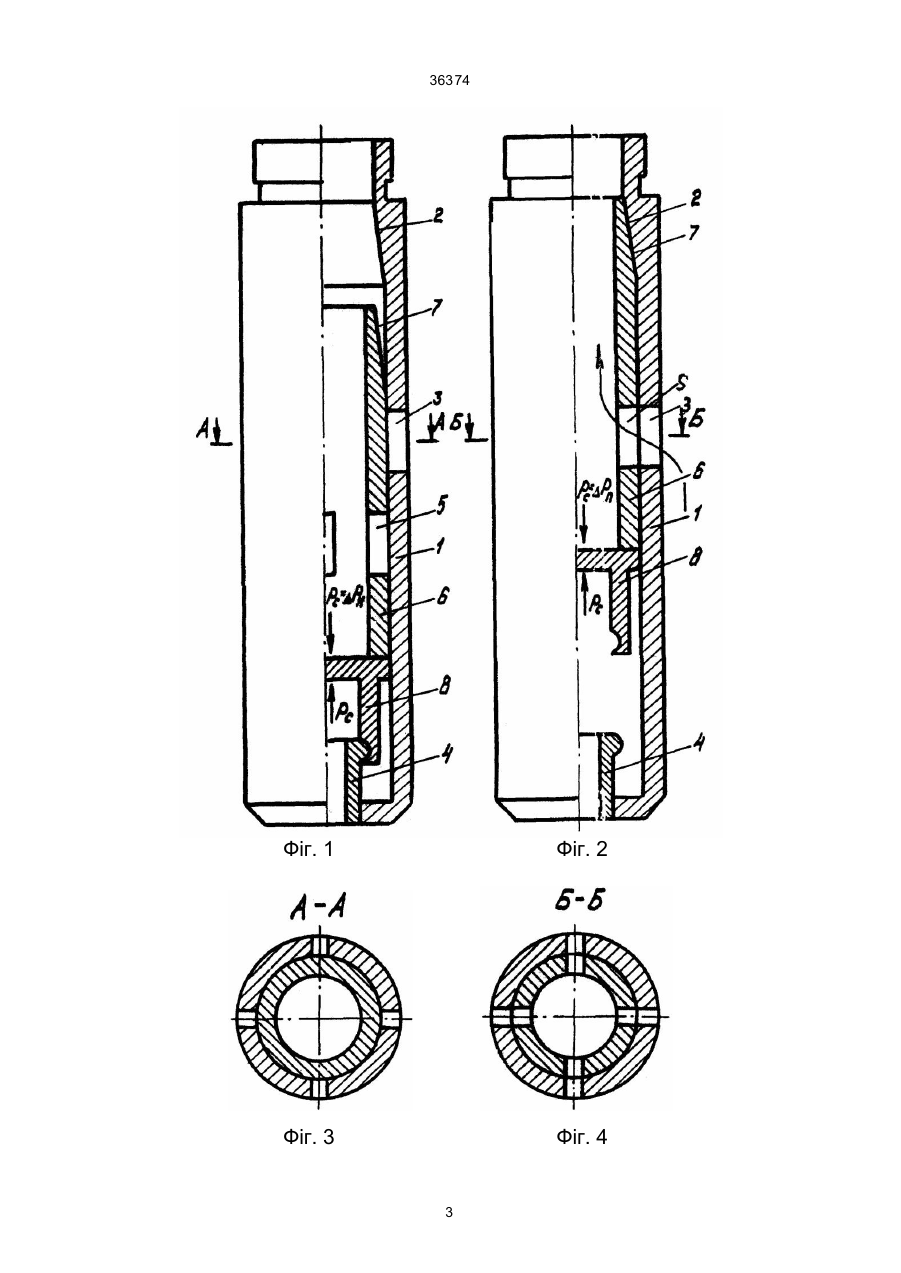

Самозахисний фільтр свердловинного штангового насосу, який містить перфоровану по периферії трубу, який відрізняється тим, що у верхній частині труби виконано внутрішній зрізаний конус, менший діаметр якого знаходиться вище більшого діаметра і у нижній торцовій частині труби виконано прохідний отвір, а в порожнині труби розміщено перфорований золотник з мож 36374 свердловину, а на фіг.2 - у відкритому положенні під час роботи СШН, на фіг.3 і фіг.4 - поперечні січення по площинах А-А і Б-Б. Самозахисний фільтр СШН містить трубу 1, у верхній частині якої викона-но внутрішній зрізаний конус 2 таким чином, що його менший діаметр знахо-диться над більшим діаметром у середній її частині виконані перфоровані приймальні отвори 3, а на торцевій нижній частині закріплений гідравлічно прохідний якір 4. У порожнині труби 1 розміщений перфорований отворами 5 золотник 6 з можливістю зворотньо-поступального і гідравлічно-щільного переміщення в ній таким чином, що при його крайньому нижньому положенні отвір 5 знаходиться нижче перфораційного отвору 3 тр уби 1 і при його крайньому верхньому поло-женні отвір 5 співпадає з перфорованим отвором 3 труби 1. У верхній частині золотника 6 виконано зовнішній зрізаний конус 7, діаметри якого відповідають діаметрам конуса 2. Нижній торець золотника 6 заглушений заглушкою з утворенням фіксуючої пружинної цанги 8. При крайньому верхньому положенні золотника його конус 7 контактує з конусом 2 з ефектом заклинення, а при крайньому нижньому положенні - з зусиллям утримується пружною цангою8 в зчепленні з якорем 4. Під час спуску СШН в свердловину (фіг.1) золотник 6 знаходиться у крайньому нижньому положенні і з зусиллям утримується фіксуючою пружною цангою 8. При цьому приймальні отвори 3 закриті золотником 6. У даному положенні на заглушку 8 знизу діє тиск Рс у свердловині, а зверху на заглушк у 8 діє тиск, який є меншим від тиску Рс на величину DР, яка може виникати при спуску насоса на довжину однієї НКТ, наприклад 8 м, що відповідає величині DРн»1ат. Різницяі сил, яка утворюється різницею тисків під і над заглушкою 8, компенсується зусиллям пружної цанги 8. Внаслідок того, що приймальний канал 3 є закритий золотником 6 під час спуску насоса в свердловину (фіг.3), виключається можливість попадання парафінових відкладів в СШН, що підвищує його експлуатаційну надійність і виключає додаткові експлуатаційні витрати коштів на ліквідацію можливої відмови СШН в роботі. При запуску СШН в роботу тиск Рс-DРн над заглушкою 8 різко знижується до тиску всмоктування Рвс в його циліндрі, наприклад, від 50 до 10ат, внаслідок чого виникає сила, яка зриває цангу 8 з якоря 4 і миттєво переміщає золотник 6 у крайнє верхнє положення (фіг.2). При цьому конуси 7 і 2 контактують і зчеплюються за рахунок ефекту заклинення. При подальшій роботі СШН положення золотника є незмінним, а отвори 3 і 5 є суміщеними (фіг.4), що запезпечує поступлення рідини через фільтри СШН (показано стрілкою). 2 36374 Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 3 36374 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
