Тримач стоматологічного штрипса

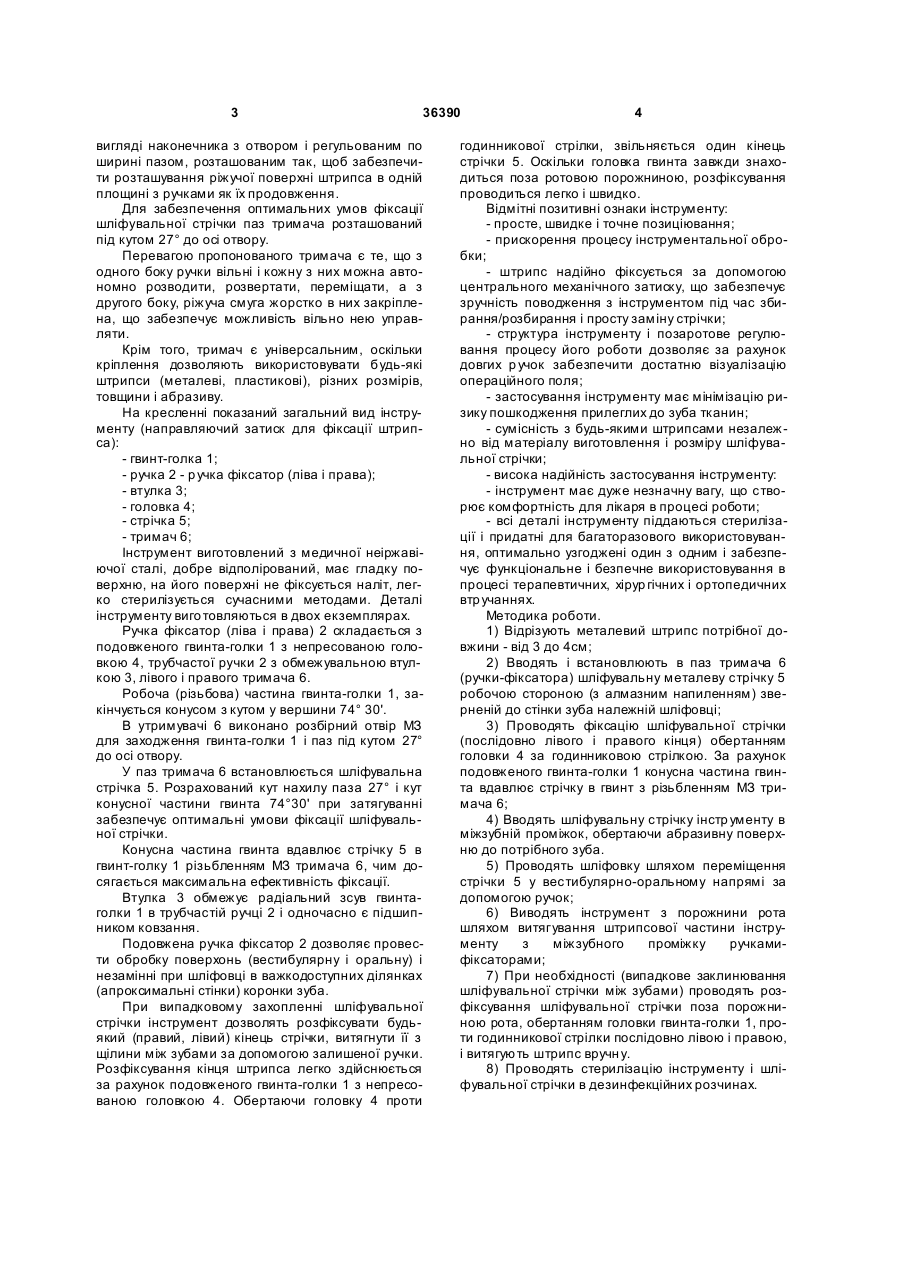

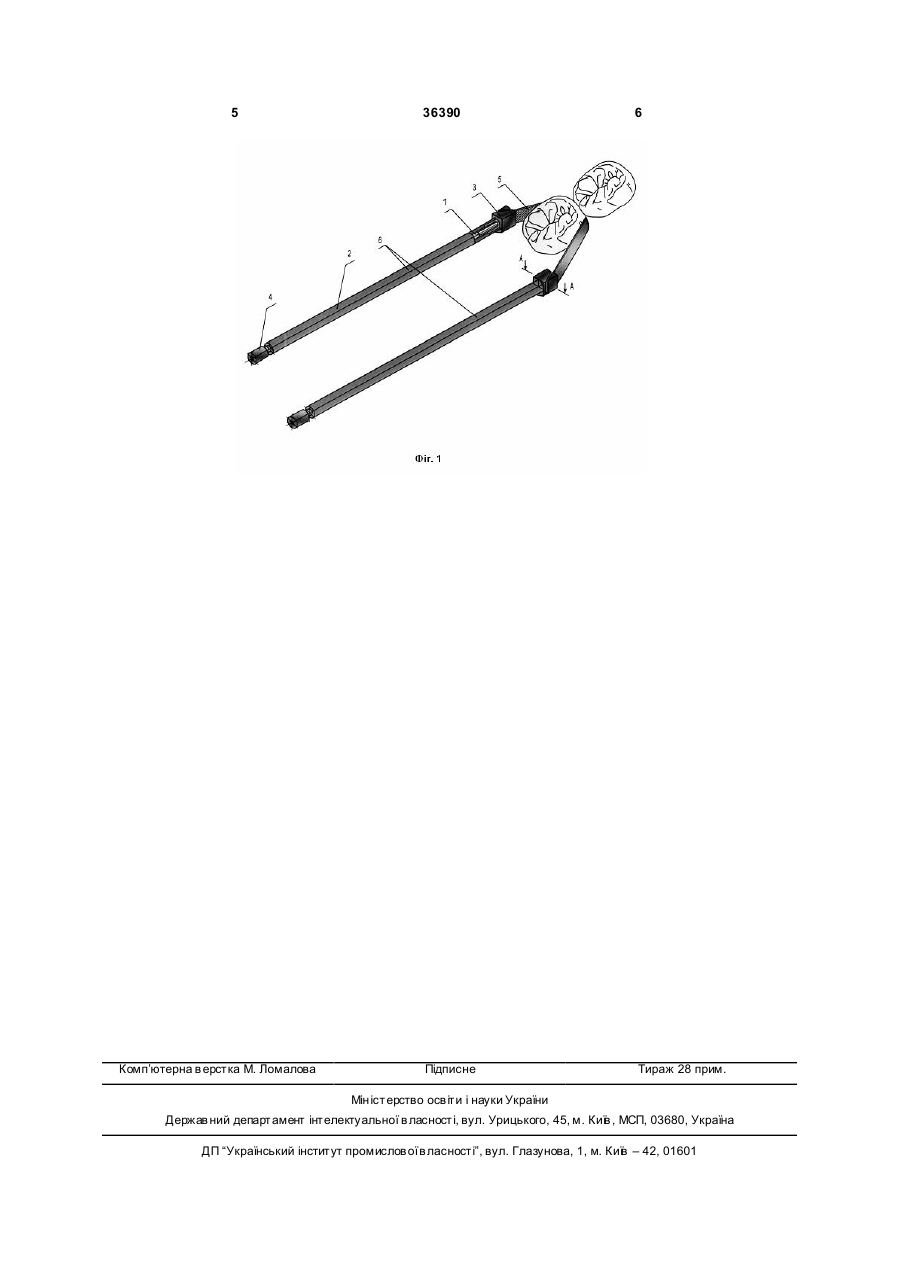

1. Тримач стоматологічного штрипса, що містить корпус і кріплення для штрипса, який відрізняється тим, що корпус виконаний у вигляді двох 3 36390 вигляді наконечника з отвором і регульованим по ширині пазом, розташованим так, щоб забезпечити розташування ріжучої поверхні штрипса в одній площині з ручками як їх продовження. Для забезпечення оптимальних умов фіксації шліфувальної стрічки паз тримача розташований під кутом 27° до осі отвору. Перевагою пропонованого тримача є те, що з одного боку ручки вільні і кожну з них можна автономно розводити, розвертати, переміщати, а з другого боку, ріжуча смуга жорстко в них закріплена, що забезпечує можливість вільно нею управляти. Крім того, тримач є універсальним, оскільки кріплення дозволяють використовувати будь-які штрипси (металеві, пластикові), різних розмірів, товщини і абразиву. На кресленні показаний загальний вид інструменту (направляючий затиск для фіксації штрипса): - гвинт-голка 1; - ручка 2 - р учка фіксатор (ліва і права); - втулка 3; - головка 4; - стрічка 5; - тримач 6; Інструмент виготовлений з медичної неіржавіючої сталі, добре відполірований, має гладку поверхню, на його поверхні не фіксується наліт, легко стерилізується сучасними методами. Деталі інструменту виго товляються в двох екземплярах. Ручка фіксатор (ліва і права) 2 складається з подовженого гвинта-голки 1 з непресованою головкою 4, трубчастої ручки 2 з обмежувальною втулкою 3, лівого і правого тримача 6. Робоча (різьбова) частина гвинта-голки 1, закінчується конусом з кутом у вершини 74° 30'. В утримувачі 6 виконано розбірний отвір МЗ для заходження гвинта-голки 1 і паз під кутом 27° до осі отвору. У паз тримача 6 встановлюється шліфувальна стрічка 5. Розрахований кут нахилу паза 27° і кут конусної частини гвинта 74°30' при затягуванні забезпечує оптимальні умови фіксації шліфувальної стрічки. Конусна частина гвинта вдавлює стрічку 5 в гвинт-голку 1 різьбленням МЗ тримача 6, чим досягається максимальна ефективність фіксації. Втулка 3 обмежує радіальний зсув гвинтаголки 1 в трубчастій ручці 2 і одночасно є підшипником ковзання. Подовжена ручка фіксатор 2 дозволяє провести обробку поверхонь (вестибулярну і оральну) і незамінні при шліфовці в важкодоступних ділянках (апроксимальні стінки) коронки зуба. При випадковому захопленні шліфувальної стрічки інструмент дозволять розфіксувати будьякий (правий, лівий) кінець стрічки, витягнути її з щілини між зубами за допомогою залишеної ручки. Розфіксування кінця штрипса легко здійснюється за рахунок подовженого гвинта-голки 1 з непресованою головкою 4. Обертаючи головку 4 проти 4 годинникової стрілки, звільняється один кінець стрічки 5. Оскільки головка гвинта завжди знаходиться поза ротовою порожниною, розфіксування проводиться легко і швидко. Відмітні позитивні ознаки інструменту: - просте, швидке і точне позиціювання; - прискорення процесу інструментальної обробки; - штрипс надійно фіксується за допомогою центрального механічного затиску, що забезпечує зручність поводження з інструментом під час збирання/розбирання і просту заміну стрічки; - структура інструменту і позаротове регулювання процесу його роботи дозволяє за рахунок довгих р учок забезпечити достатню візуалізацію операційного поля; - застосування інструменту має мінімізацію ризику пошкодження прилеглих до зуба тканин; - сумісність з будь-якими штрипсами незалеж но від матеріалу виготовлення і розміру шліфувальної стрічки; - висока надійність застосування інструменту: - інструмент має дуже незначну вагу, що створює комфортність для лікаря в процесі роботи; - всі деталі інструменту піддаються стерилізації і придатні для багаторазового використовування, оптимально узгоджені один з одним і забезпечує функціональне і безпечне використовування в процесі терапевтичних, хірур гічних і ортопедичних втр учаннях. Методика роботи. 1) Відрізують металевий штрипс потрібної довжини - від 3 до 4см; 2) Вводять і встановлюють в паз тримача 6 (ручки-фіксатора) шліфувальну металеву стрічку 5 робочою стороною (з алмазним напиленням) зверненій до стінки зуба належній шліфовці; 3) Проводять фіксацію шліфувальної стрічки (послідовно лівого і правого кінця) обертанням головки 4 за годинниковою стрілкою. За рахунок подовженого гвинта-голки 1 конусна частина гвинта вдавлює стрічку в гвинт з різьбленням МЗ тримача 6; 4) Вводять шліфувальну стрічку інстр ументу в міжзубній проміжок, обертаючи абразивну поверхню до потрібного зуба. 5) Проводять шліфовку шляхом переміщення стрічки 5 у вестибулярно-оральному напрямі за допомогою ручок; 6) Виводять інструмент з порожнини рота шляхом витягування штрипсової частини інструменту з міжзубного проміжку ручкамифіксаторами; 7) При необхідності (випадкове заклинювання шліфувальної стрічки між зубами) проводять розфіксування шліфувальної стрічки поза порожниною рота, обертанням головки гвинта-голки 1, проти годинникової стрілки послідовно лівою і правою, і витягують штрипс вручн у. 8) Проводять стерилізацію інструменту і шліфувальної стрічки в дезинфекційних розчинах. 5 Комп’ютерна в ерстка М. Ломалова 36390 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
