Стенд для випробування коліс сільськогосподарських машин

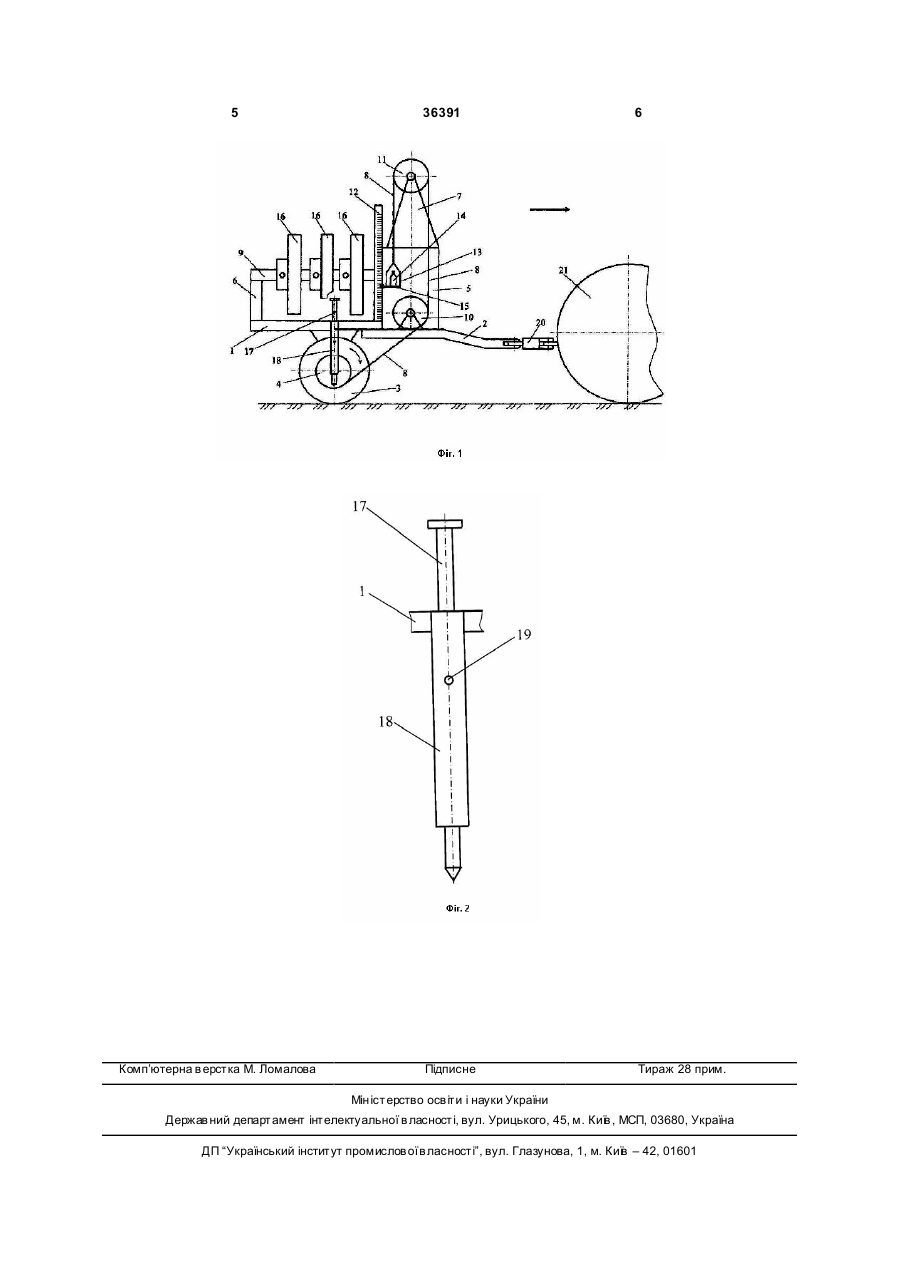

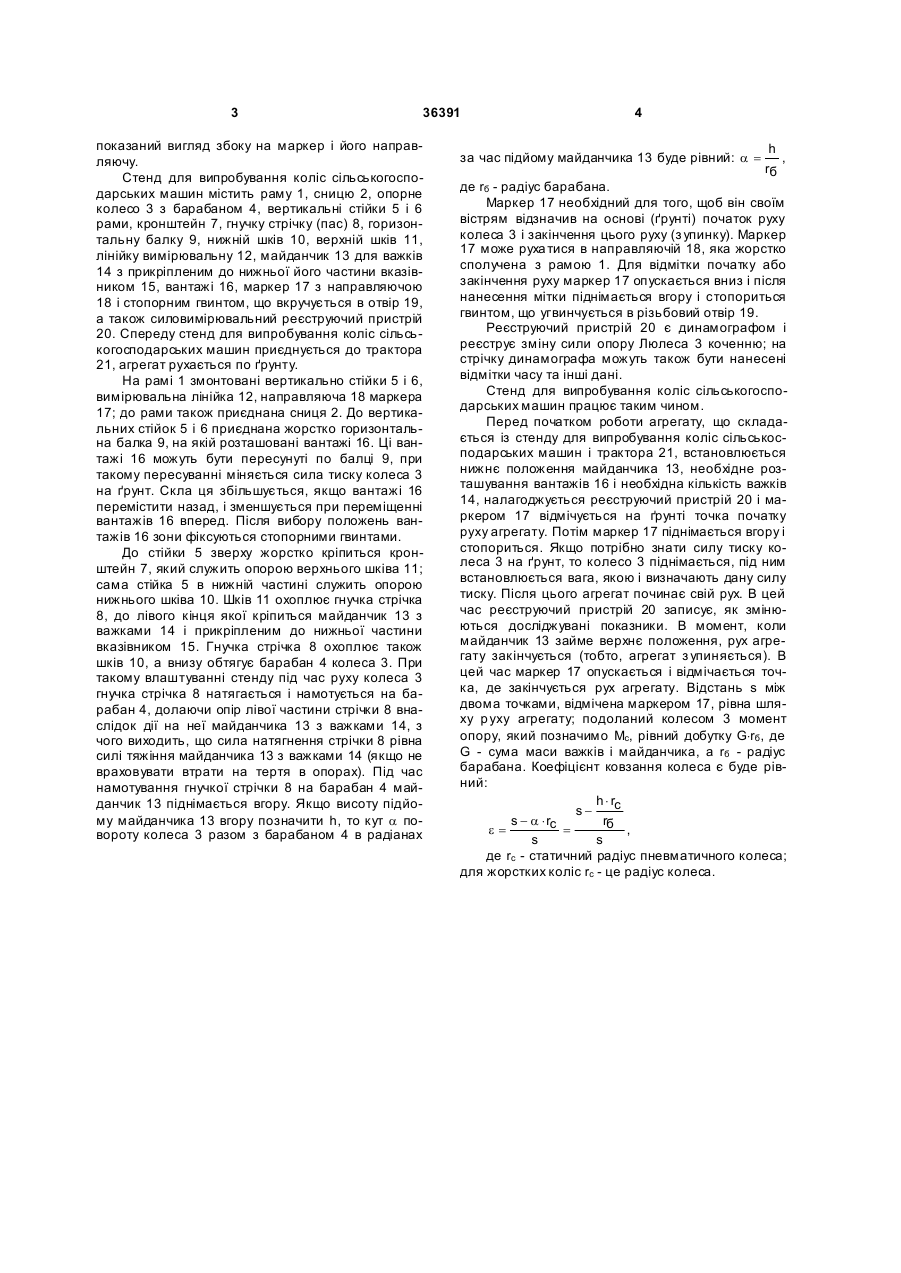

Стенд для випробування коліс сільськогосподарських машин, що містить раму, вантажі і реєст 3 36391 показаний вигляд збоку на маркер і його направляючу. Стенд для випробування коліс сільськогосподарських машин містить раму 1, сницю 2, опорне колесо 3 з барабаном 4, вертикальні стійки 5 і 6 рами, кронштейн 7, гнучку стрічку (пас) 8, горизонтальну балку 9, нижній шків 10, верхній шків 11, лінійку вимірювальну 12, майданчик 13 для важків 14 з прикріпленим до нижньої його частини вказівником 15, вантажі 16, маркер 17 з направляючою 18 і стопорним гвинтом, що вкручується в отвір 19, а також силовимірювальний реєструючий пристрій 20. Спереду стенд для випробування коліс сільськогосподарських машин приєднується до трактора 21, агрегат рухається по ґрунту. На рамі 1 змонтовані вертикально стійки 5 і 6, вимірювальна лінійка 12, направляюча 18 маркера 17; до рами також приєднана сниця 2. До вертикальних стійок 5 і 6 приєднана жорстко горизонтальна балка 9, на якій розташовані вантажі 16. Ці вантажі 16 можуть бути пересунуті по балці 9, при такому пересуванні міняється сила тиску колеса 3 на ґрунт. Скла ця збільшується, якщо вантажі 16 перемістити назад, і зменшується при переміщенні вантажів 16 вперед. Після вибору положень вантажів 16 зони фіксуються стопорними гвинтами. До стійки 5 зверху жорстко кріпиться кронштейн 7, який служить опорою верхнього шківа 11; сама стійка 5 в нижній частині служить опорою нижнього шківа 10. Шків 11 охоплює гнучка стрічка 8, до лівого кінця якої кріпиться майданчик 13 з важками 14 і прикріпленим до нижньої частини вказівником 15. Гнучка стрічка 8 охоплює також шків 10, а внизу обтягує барабан 4 колеса 3. При такому влаштуванні стенду під час руху колеса 3 гнучка стрічка 8 натягається і намотується на барабан 4, долаючи опір лівої частини стрічки 8 внаслідок дії на неї майданчика 13 з важками 14, з чого виходить, що сила натягнення стрічки 8 рівна силі тяжіння майданчика 13 з важками 14 (якщо не враховувати втрати на тертя в опорах). Під час намотування гнучкої стрічки 8 на барабан 4 майданчик 13 піднімається вгору. Якщо висоту підйому майданчика 13 вгору позначити h, то кут a повороту колеса 3 разом з барабаном 4 в радіанах 4 за час підйому майданчика 13 буде рівний: a = h , rб де rб - радіус барабана. Маркер 17 необхідний для того, щоб він своїм вістрям відзначив на основі (ґрунті) початок руху колеса 3 і закінчення цього руху (з упинку). Маркер 17 може руха тися в направляючій 18, яка жорстко сполучена з рамою 1. Для відмітки початку або закінчення руху маркер 17 опускається вниз і після нанесення мітки піднімається вгору і стопориться гвинтом, що угвинчується в різьбовий отвір 19. Реєструючий пристрій 20 є динамографом і реєструє зміну сили опору Люлеса 3 коченню; на стрічку динамографа можуть також бути нанесені відмітки часу та інші дані. Стенд для випробування коліс сільськогосподарських машин працює таким чином. Перед початком роботи агрегату, що складається із стенду для випробування коліс сільськосподарських машин і трактора 21, встановлюється нижнє положення майданчика 13, необхідне розташування вантажів 16 і необхідна кількість важків 14, налагоджується реєструючий пристрій 20 і маркером 17 відмічується на ґрунті точка початку руху агрегату. Потім маркер 17 піднімається вгору і стопориться. Якщо потрібно знати силу тиску колеса 3 на ґрунт, то колесо 3 піднімається, під ним встановлюється вага, якою і визначають дану силу тиску. Після цього агрегат починає свій рух. В цей час реєструючий пристрій 20 записує, як змінюються досліджувані показники. В момент, коли майданчик 13 займе верхнє положення, рух агрегату закінчується (тобто, агрегат з упиняється). В цей час маркер 17 опускається і відмічається точка, де закінчується рух агрегату. Відстань s між двома точками, відмічена маркером 17, рівна шляху р уху агрегату; подоланий колесом 3 момент опору, який позначимо Мс, рівний добутку G×rб , де G - сума маси важків і майданчика, а rб - радіус барабана. Коефіцієнт ковзання колеса є буде рівний: h × rc ss - a × rc rб e= = , s s де rс - статичний радіус пневматичного колеса; для жорстких коліс rс - це радіус колеса. 5 Комп’ютерна в ерстка М. Ломалова 36391 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
