Багатофункційний широкочастотний голографічний полігностик шатілло

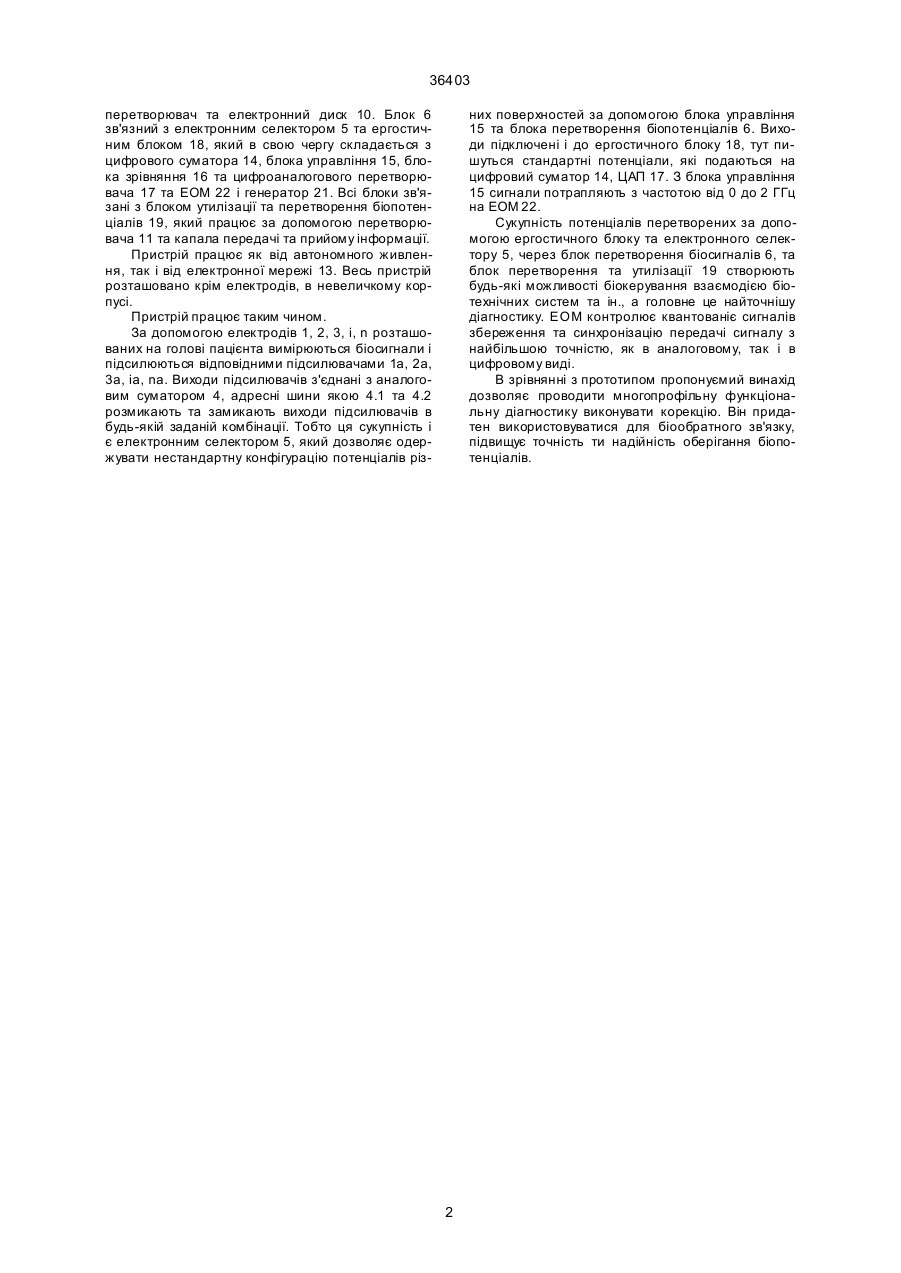

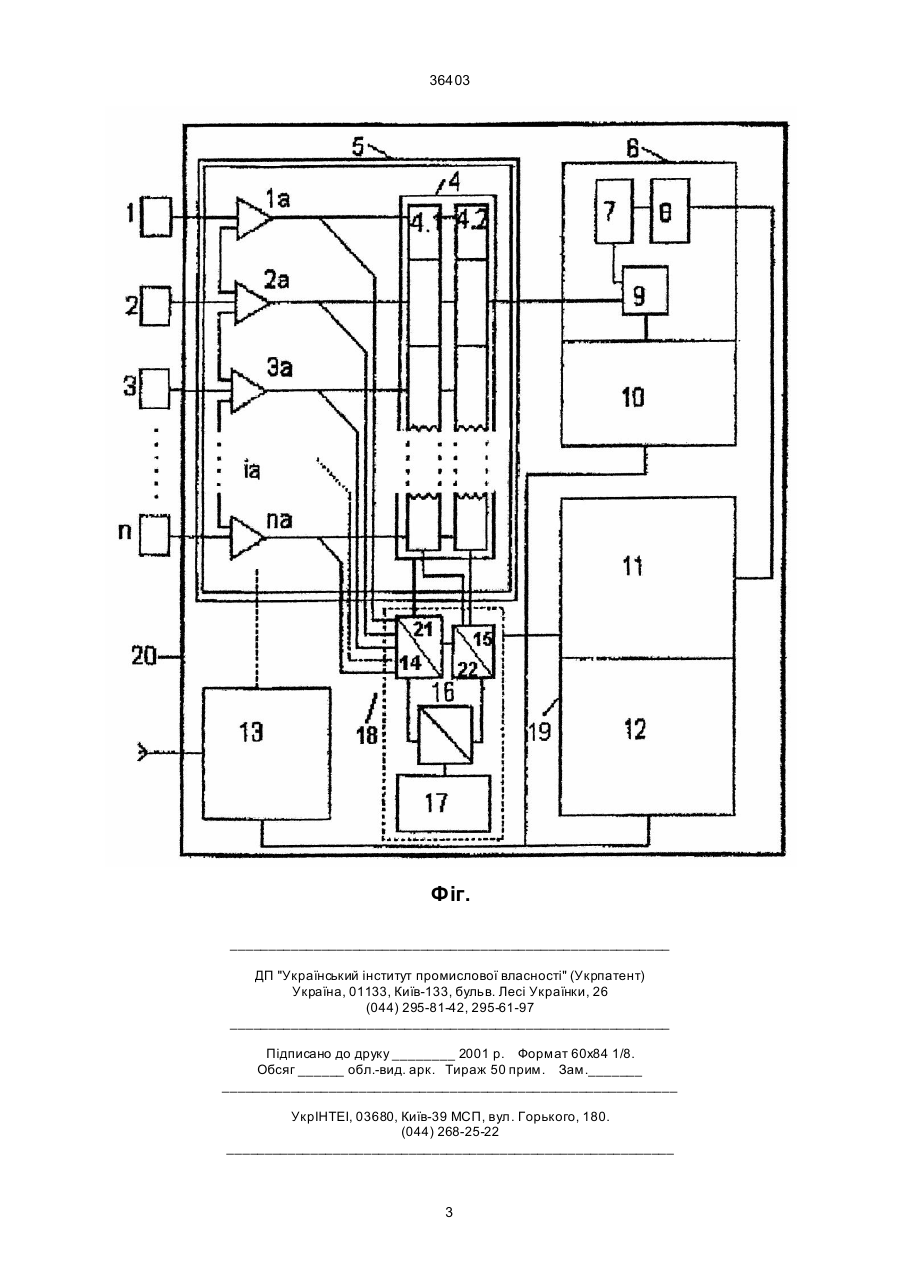

Багатофунційний широкочастотний голографічний полігностик, який містить електроди, що мають изоомний вхід з блоком контролю управління та компенсації, корпус який містить електронний селектор з підсилювачами та аналоговим суматором, блок перетворення та утилізації біосигналів, ергостичннй блок, який відрізняється тим, що до ергостичного блоку введена однокристальна електрообчислювальна машина та генератор частот від 0 до 2 ГГц. (19) (21) 99126820 (22) 14.12.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Шатілло Валерій Вікторович, Шатілло Андрій Валерійович, Клименко Андрій Михайлович, Клименко Олег Ми хайлович, Шатілло Ар тем Валерійович (73) ШАТІЛЛО ВАЛЕРІЙ ВІКТОРОВИЧ 36403 перетворювач та електронний диск 10. Блок 6 зв'язний з електронним селектором 5 та ергостичним блоком 18, який в свою чергу складається з цифрового суматора 14, блока управління 15, блока зрівняння 16 та цифроаналогового перетворювача 17 та ЕОМ 22 і генератор 21. Всі блоки зв'язані з блоком утилізації та перетворення біопотенціалів 19, який працює за допомогою перетворювача 11 та капала передачі та прийому інформації. Пристрій працює як від автономного живлення, так і від електронної мережі 13. Весь пристрій розташовано крім електродів, в невеличкому корпусі. Пристрій працює таким чином. За допомогою електродів 1, 2, 3, і, n розташованих на голові пацієнта вимірюються біосигнали і підсилюються відповідними підсилювачами 1а, 2а, 3а, іа, nа. Виходи підсилювачів з'єднані з аналоговим суматором 4, адресні шини якою 4.1 та 4.2 розмикають та замикають виходи підсилювачів в будь-якій заданій комбінації. Тобто ця сукупність і є електронним селектором 5, який дозволяє одержувати нестандартну конфігурацію потенціалів різ них поверхностей за допомогою блока управління 15 та блока перетворення біопотенціалів 6. Виходи підключені і до ергостичного блоку 18, тут пишуться стандартні потенціали, які подаються на цифровий суматор 14, ЦАП 17. З блока управління 15 сигнали потрапляють з частотою від 0 до 2 ГГц на ЕОМ 22. Сукупність потенціалів перетворених за допомогою ергостичного блоку та електронного селектору 5, через блок перетворення біосигналів 6, та блок перетворення та утилізації 19 створюють будь-які можливості біокерування взаємодією біотехнічних систем та ін., а головне це найточнішу діагностику. ЕОМ контролює квантованіє сигналів збереження та синхронізацію передачі сигналу з найбільшою точністю, як в аналоговому, так і в цифровому виді. В зрівнянні з прототипом пропонуємий винахід дозволяє проводити многопрофільну функціональну діагностику виконувати корекцію. Він придатен використовуватися для біообратного зв'язку, підвищує точність ти надійність оберігання біопотенціалів. 2 36403 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
