Пристрій для фіксації шийного відділу хребта

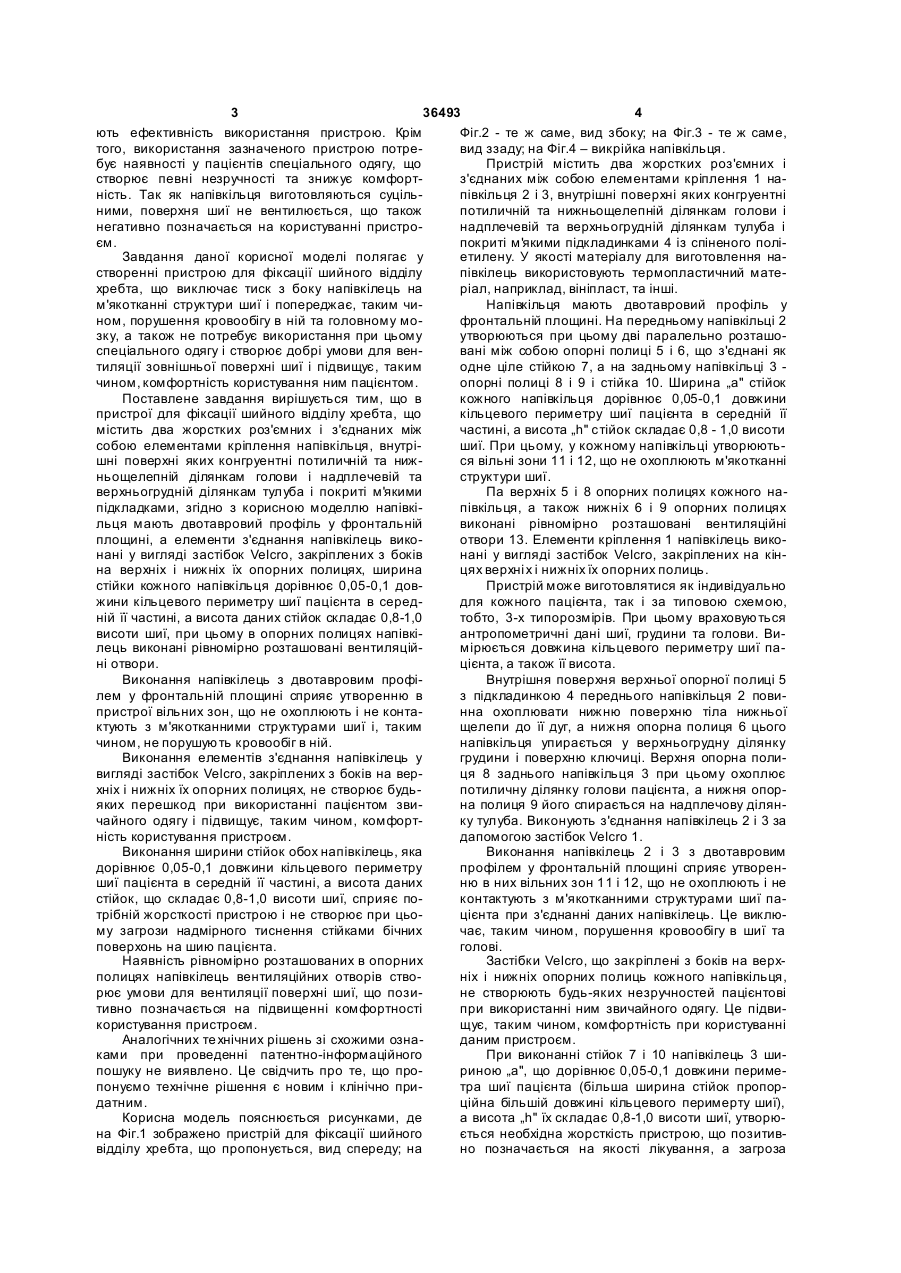

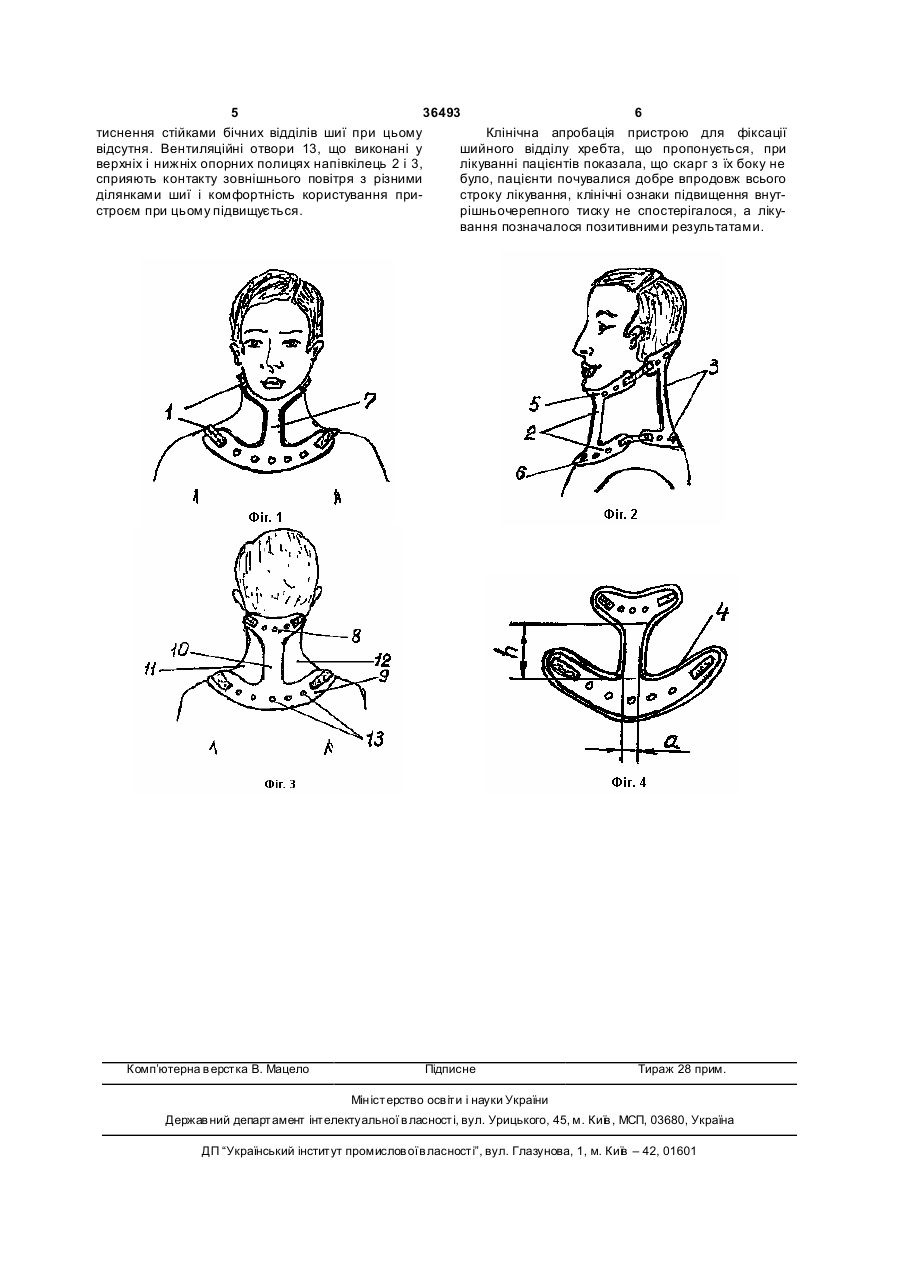

Пристрій для фіксації шийного відділу хребта, що містить два жорстких роз'ємних і з'єднаних між собою елементами кріплення півкільця, внутрішні поверхні яких конгруентні потиличній та нижньощелепній ділянкам голови і надплечовій та верхньогрудній ділянкам тулуба і покриті м'якими підкладинками, який відрізняється тим, що півкільця мають двотавровий профіль у фронтальній площині, а елементи з'єднання півкілець виконані у вигляді застібок "Velcro", закріплених з боків на верхніх і нижніх їх опорних полицях, ширина стійки кожного півкільця дорівнює 0,05-0,1 довжини кільцевого периметра шиї пацієнта в середній її частині, а висота даних стійок складає 0,8-1,0 висоти шиї, при цьому в опорних полицях півкілець виконані рівномірно розташовані вентиляційні отвори. Корисна модель відноситься до медицини, а саме - до ортопедії та травматології і стосується, безпосередньо, удосконалення пристрою для розвантаження і стабілізації шийного відділу хребта. Існує цілий ряд патологічних змін шийного відділу хребта, при яких необхідна фіксація шиї і голови пацієнта у визначеному положенні. Показано, наприклад, використання пристрою для фіксації шийного відділу хребта при травмі та його захворюваннях. Відомий пристрій для фіксації шийного відділу хребта, що містить з'єднані між собою і розташовані паралельно один до одного рукава з еластичної тканини, заповнені гранулами з пінополістирола [патент RU 2108074, A61F5/01, 1998]. Недоліками даного пристою та його дії є недостатньо жорстка стабілізація шийного відділу хребта пацієнта та надмірне здавлювання м'яких тканин шиї, що може викликати порушення кровообігу в шийному відділі хребта і головному мозку. Крім того, собівартість виготовлення цього пристрою надто велика. Усе вищезазначене може обмежувати використання зазначеного пристрою. Найбільш близьким по суті і досягаємому результату до технічного рішення, що пропонується, є пристрій для фіксації шийного відділу хребта, що містить два жорстких роз'ємних і з'єднаних між собою елементами кріплення напівкільця, внутрішні поверхні яких конгруентні потиличній та щелепній ділянкам голови і надплечевій ділянці тулуба та мають м'які підкладки [а.с. СРСР №1577788, A61F5/01, 1990]. Відомий пристрій створює необхідну жорсткість фіксації шиї та голови пацієнта і тому використовується в клінічній практиці. Напівкільця тут є суцільними, виготовленими із термопластичного матеріалу, а роз'єм їх виконаний у сагітальній площині, при цьому з'єднання напівкілець виконується по їх передній і задній поверхням фіксатора. В той же час, суцільне виконання напівкілець і роз'єм їх у сагі тальній площині утворюють загрозу виникнення надмірного тиску з їх боків на м'якотканні структури шиї, до складу яких входять кровоносні судини і нерви. Це може викликати порушення кровообігу в судинах шиї і головного мозку, зокрема викликати венозний застій, збільшення внутрішньочерепного тиску, та спричинити відповідні клінічні симптоми (головний біль, почуття тяжкості в голові, болісність при натисканні на очні яблука, нудоту, запаморочення). Ці явища знижу (19) UA (11) 36493 (13) U (21) u200807314 (22) 27.05.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ТИМЧЕНКО ІРИНА БОРИСІВНА, UA, ГРУНТОВСЬКИЙ ГЕНАДІЙ ХАРЛАМПІЙОВИЧ, UA, ШЕВЧЕНКО СТАНІСЛАВ ДМИТРОВИЧ, U A, ДИННІК ОЛЕКСІЙ АРТЕМОВИЧ, U A, ГОЛУХОВА АЛЛА ГЕОРГІЇВНА, U A, ТРУБАЄВА ТЕТЯНА ВІКТОРІВНА, U A, КОВБАС А ТАМАРА КОСТЯНТИНІВНА, UA, СОСНІН А ЮЛІЯ КОСТЯНТИНІВНА, U A (73) ДЕРЖАВНА УСТАНОВА "ІНСТИТУТ П АТОЛОГІЇ ХРЕБТА ТА СУГЛОБІВ ІМ. ПРОФ. М.І.СИТЕНКА АКАДЕМІЇ МЕДИЧНИХ Н АУК УКРАЇНИ", UA 3 36493 4 ють ефективність використання пристрою. Крім Фіг.2 - те ж саме, вид збоку; на Фіг.3 - те ж саме, того, використання зазначеного пристрою потревид ззаду; на Фіг.4 – викрійка напівкільця. бує наявності у пацієнтів спеціального одягу, що Пристрій містить два жорстких роз'ємних і створює певні незручності та знижує комфортз'єднаних між собою елементами кріплення 1 наність. Так як напівкільця виготовляються суцільпівкільця 2 і 3, внутрішні поверхні яких конгруентні ними, поверхня шиї не вентилюється, що також потиличній та нижньощелепній ділянкам голови і негативно позначається на користуванні пристронадплечевій та верхньогрудній ділянкам тулуба і єм. покриті м'якими підкладинками 4 із спіненого поліЗавдання даної корисної моделі полягає у етилену. У якості матеріалу для виготовлення настворенні пристрою для фіксації шийного відділу півкілець використовують термопластичний матехребта, що виключає тиск з боку напівкілець на ріал, наприклад, вініпласт, та інші. м'якотканні структури шиї і попереджає, таким чиНапівкільця мають двотавровий профіль у ном, порушення кровообігу в ній та головному мофронтальній площині. На передньому напівкільці 2 зку, а також не потребує використання при цьому утворюються при цьому дві паралельно розташоспеціального одягу і створює добрі умови для венвані між собою опорні полиці 5 і 6, що з'єднані як тиляції зовнішньої поверхні шиї і підвищує, таким одне ціле стійкою 7, а на задньому напівкільці 3 чином, комфортність користування ним пацієнтом. опорні полиці 8 і 9 і стійка 10. Ширина „а" стійок Поставлене завдання вирішується тим, що в кожного напівкільця дорівнює 0,05-0,1 довжини пристрої для фіксації шийного відділу хребта, що кільцевого периметру шиї пацієнта в середній її містить два жорстких роз'ємних і з'єднаних між частині, а висота „h" стійок складає 0,8 - 1,0 висоти собою елементами кріплення напівкільця, внутрішиї. При цьому, у кожному напівкільці утворюютьшні поверхні яких конгруентні потиличній та нижся вільні зони 11 і 12, що не охоплюють м'якотканні ньощелепній ділянкам голови і надплечевій та структури шиї. верхньогрудній ділянкам тулуба і покриті м'якими Па верхніх 5 і 8 опорних полицях кожного напідкладками, згідно з корисною моделлю напівкіпівкільця, а також нижніх 6 і 9 опорних полицях льця мають двотавровий профіль у фронтальній виконані рівномірно розташовані вентиляційні площині, а елементи з'єднання напівкілець викоотвори 13. Елементи кріплення 1 напівкілець виконані у вигляді застібок Velcro, закріплених з боків нані у вигляді застібок Velcro, закріплених на кінна верхніх і нижніх їх опорних полицях, ширина цях верхні х і нижніх їх опорних полиць. стійки кожного напівкільця дорівнює 0,05-0,1 довПристрій може виготовлятися як індивідуально жини кільцевого периметру шиї пацієнта в середдля кожного пацієнта, так і за типовою схемою, ній її частині, а висота даних стійок складає 0,8-1,0 тобто, 3-х типорозмірів. При цьому враховуються висоти шиї, при цьому в опорних полицях напівкіантропометричні дані шиї, грудини та голови. Вилець виконані рівномірно розташовані вентиляціймірюється довжина кільцевого периметру шиї пані отвори. цієнта, а також її висота. Виконання напівкілець з двотавровим профіВнутрішня поверхня верхньої опорної полиці 5 лем у фронтальній площині сприяє утворенню в з підкладинкою 4 переднього напівкільця 2 повипристрої вільних зон, що не охоплюють і не контанна охоплювати нижню поверхню тіла нижньої ктують з м'якотканними структурами шиї і, таким щелепи до її дуг, а нижня опорна полиця 6 цього чином, не порушують кровообіг в ній. напівкільця упирається у верхньогрудну ділянку Виконання елементів з'єднання напівкілець у грудини і поверхню ключиці. Верхня опорна поливигляді застібок Velcro, закріплених з боків на верця 8 заднього напівкільця 3 при цьому охоплює хніх і нижніх їх опорних полицях, не створює будьпотиличну ділянку голови пацієнта, а нижня опоряких перешкод при використанні пацієнтом звина полиця 9 його спирається на надплечову ділянчайного одягу і підвищує, таким чином, комфортку тулуба. Виконують з'єднання напівкілець 2 і 3 за ність користування пристроєм. дапомогою застібок Velcro 1. Виконання ширини стійок обох напівкілець, яка Виконання напівкілець 2 і 3 з двотавровим дорівнює 0,05-0,1 довжини кільцевого периметру профілем у фронтальній площині сприяє утвореншиї пацієнта в середній її частині, а висота даних ню в них вільних зон 11 і 12, що не охоплюють і не стійок, що складає 0,8-1,0 висоти шиї, сприяє поконтактують з м'якотканними структурами шиї патрібній жорсткості пристрою і не створює при цьоцієнта при з'єднанні даних напівкілець. Це виклюму загрози надмірного тиснення стійками бічних чає, таким чином, порушення кровообігу в шиї та поверхонь на шию пацієнта. голові. Наявність рівномірно розташованих в опорних Застібки Velcro, що закріплені з боків на верхполицях напівкілець вентиляційних отворів ствоніх і нижніх опорних полиць кожного напівкільця, рює умови для вентиляції поверхні шиї, що позине створюють будь-яких незручностей пацієнтові тивно позначається на підвищенні комфортності при використанні ним звичайного одягу. Це підвикористування пристроєм. щує, таким чином, комфортність при користуванні Аналогічних те хнічних рішень зі схожими ознаданим пристроєм. ками при проведенні патентно-інформаційного При виконанні стійок 7 і 10 напівкілець 3 шипошуку не виявлено. Це свідчить про те, що прориною „а", що дорівнює 0,05-0,1 довжини перимепонуємо технічне рішення є новим і клінічно притра шиї пацієнта (більша ширина стійок пропордатним. ційна більшій довжині кільцевого перимерту шиї), Корисна модель пояснюється рисунками, де а висота „h" їх складає 0,8-1,0 висоти шиї, утворюна Фіг.1 зображено пристрій для фіксації шийного ється необхідна жорсткість пристрою, що позитиввідділу хребта, що пропонується, вид спереду; на но позначається на якості лікування, а загроза 5 36493 6 тиснення стійками бічних відділів шиї при цьому Клінічна апробація пристрою для фіксації відсутня. Вентиляційні отвори 13, що виконані у шийного відділу хребта, що пропонується, при верхніх і нижніх опорних полицях напівкілець 2 і 3, лікуванні пацієнтів показала, що скарг з їх боку не сприяють контакту зовнішнього повітря з різними було, пацієнти почувалися добре впродовж всього ділянками шиї і комфортність користування пристроку лікування, клінічні ознаки підвищення внутстроєм при цьому підвищується. рішньочерепного тиску не спостерігалося, а лікування позначалося позитивними результатами. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
