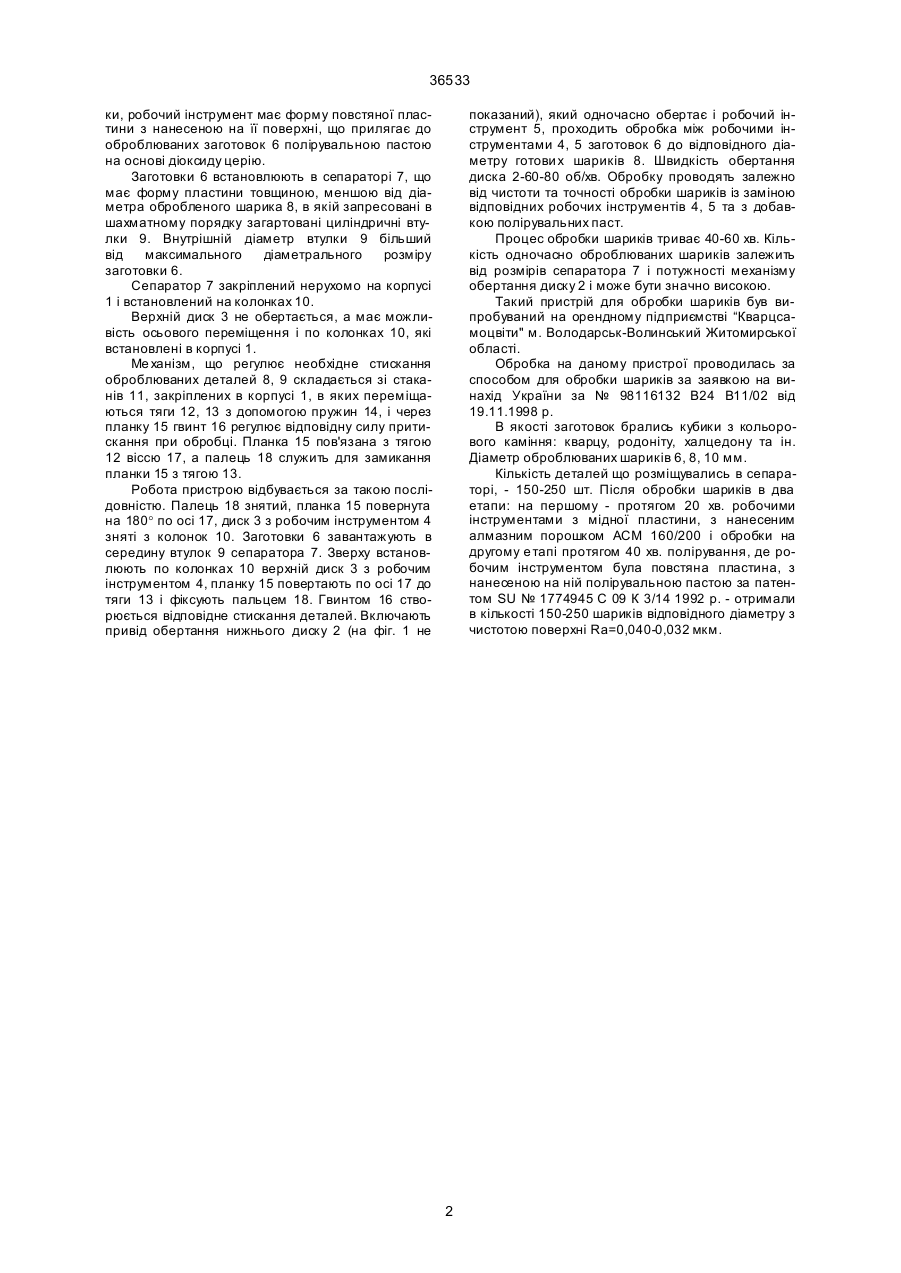

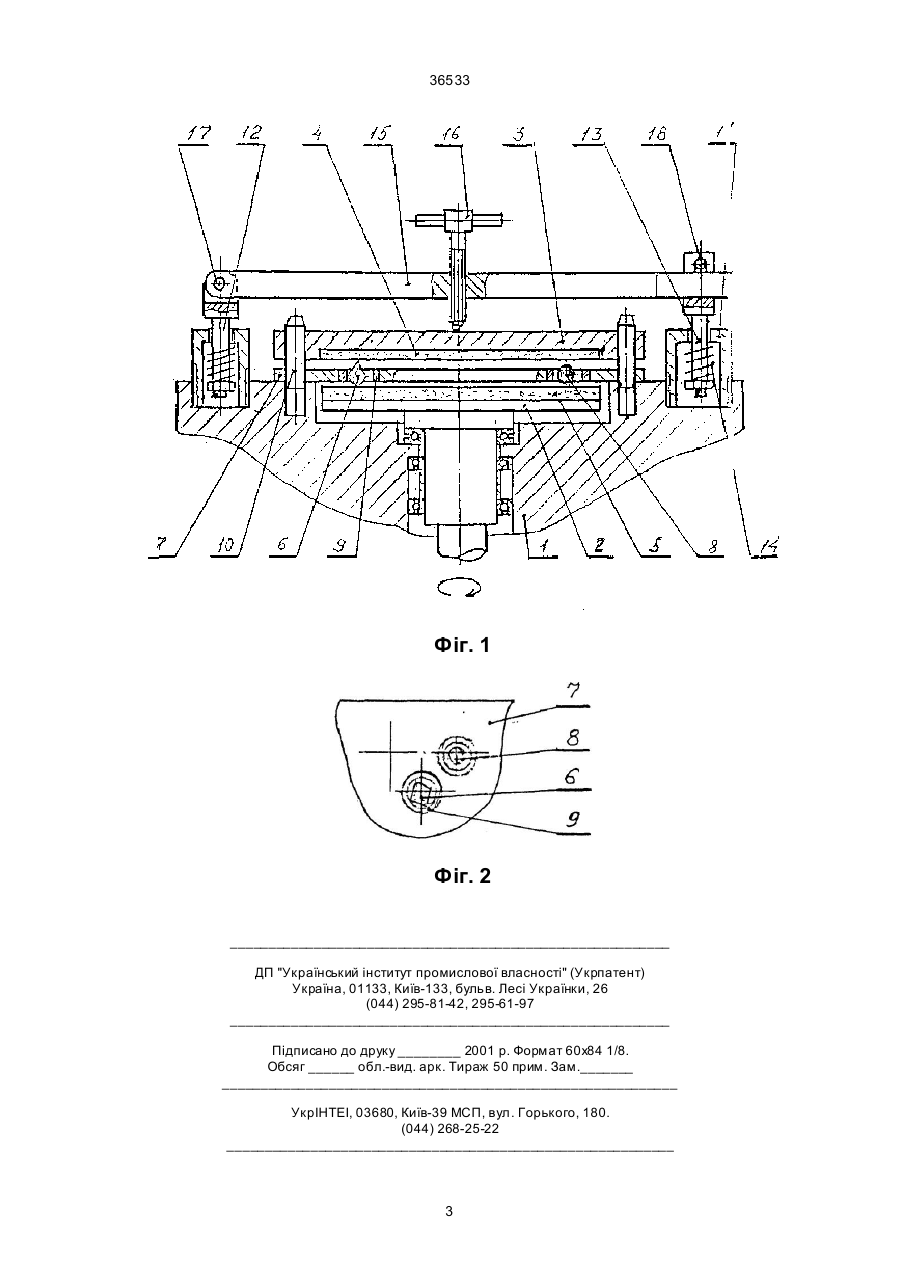

Пристрій для обробки шариків, що містить корпус, сепаратор розташований між співвісно 36533 ки, робочий інструмент має форму повстяної пластини з нанесеною на її поверхні, що прилягає до оброблюваних заготовок 6 полірувальною пастою на основі діоксиду церію. Заготовки 6 встановлюють в сепараторі 7, що має форму пластини товщиною, меншою від діаметра обробленого шарика 8, в якій запресовані в шахматному порядку загартовані циліндричні втулки 9. Внутрішній діаметр втулки 9 більший від максимального діаметрального розміру заготовки 6. Сепаратор 7 закріплений нерухомо на корпусі 1 і встановлений на колонках 10. Верхній диск 3 не обертається, а має можливість осьового переміщення і по колонках 10, які встановлені в корпусі 1. Ме ханізм, що регулює необхідне стискання оброблюваних деталей 8, 9 складається зі стаканів 11, закріплених в корпусі 1, в яких переміщаються тяги 12, 13 з допомогою пружин 14, і через планку 15 гвинт 16 регулює відповідну силу притискання при обробці. Планка 15 пов'язана з тягою 12 віссю 17, а палець 18 служить для замикання планки 15 з тягою 13. Робота пристрою відбувається за такою послідовністю. Палець 18 знятий, планка 15 повернута на 180° по осі 17, диск 3 з робочим інструментом 4 зняті з колонок 10. Заготовки 6 завантажують в середину втулок 9 сепаратора 7. Зверху встановлюють по колонках 10 верхній диск 3 з робочим інструментом 4, планку 15 повертають по осі 17 до тяги 13 і фіксують пальцем 18. Гвинтом 16 створюється відповідне стискання деталей. Включають привід обертання нижнього диску 2 (на фіг. 1 не показаний), який одночасно обертає і робочий інструмент 5, проходить обробка між робочими інструментами 4, 5 заготовок 6 до відповідного діаметру готови х шариків 8. Швидкість обертання диска 2-60-80 об/хв. Обробку проводять залежно від чистоти та точності обробки шариків із заміною відповідних робочих інструментів 4, 5 та з добавкою полірувальних паст. Процес обробки шариків триває 40-60 хв. Кількість одночасно оброблюваних шариків залежить від розмірів сепаратора 7 і потужності механізму обертання диску 2 і може бути значно високою. Такий пристрій для обробки шариків був випробуваний на орендному підприємстві “Кварцсамоцвіти" м. Володарськ-Волинський Житомирської області. Обробка на даному пристрої проводилась за способом для обробки шариків за заявкою на винахід України за № 98116132 В24 В11/02 від 19.11.1998 р. В якості заготовок брались кубики з кольорового каміння: кварцу, родоніту, халцедону та ін. Діаметр оброблюваних шариків 6, 8, 10 мм. Кількість деталей що розміщувались в сепараторі, - 150-250 шт. Після обробки шариків в два етапи: на першому - протягом 20 хв. робочими інструментами з мідної пластини, з нанесеним алмазним порошком AСМ 160/200 і обробки на другому е тапі протягом 40 хв. полірування, де робочим інструментом була повстяна пластина, з нанесеною на ній полірувальною пастою за патентом SU № 1774945 С 09 К 3/14 1992 р. - отримали в кількості 150-250 шариків відповідного діаметру з чистотою поверхні Ra=0,040-0,032 мкм. 2 36533 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Device for working balls

Автори англійською

Zaporozhets Oleksandr Andriiovych, Dzhemelinskyi Vitalii Vasyliovych, Nazarchuk Vitalii Mykolaiovych

Назва патенту російською

Устройство для обработки шариков

Автори російською

Запорожец Александр Андреевич, Джемелинский Виталий Васильевич, Назарчук Виталий Николаевич

МПК / Мітки

МПК: B24B 11/00

Мітки: пристрій, обробки, шариків
