Пристрій для електроконтактного наварювання

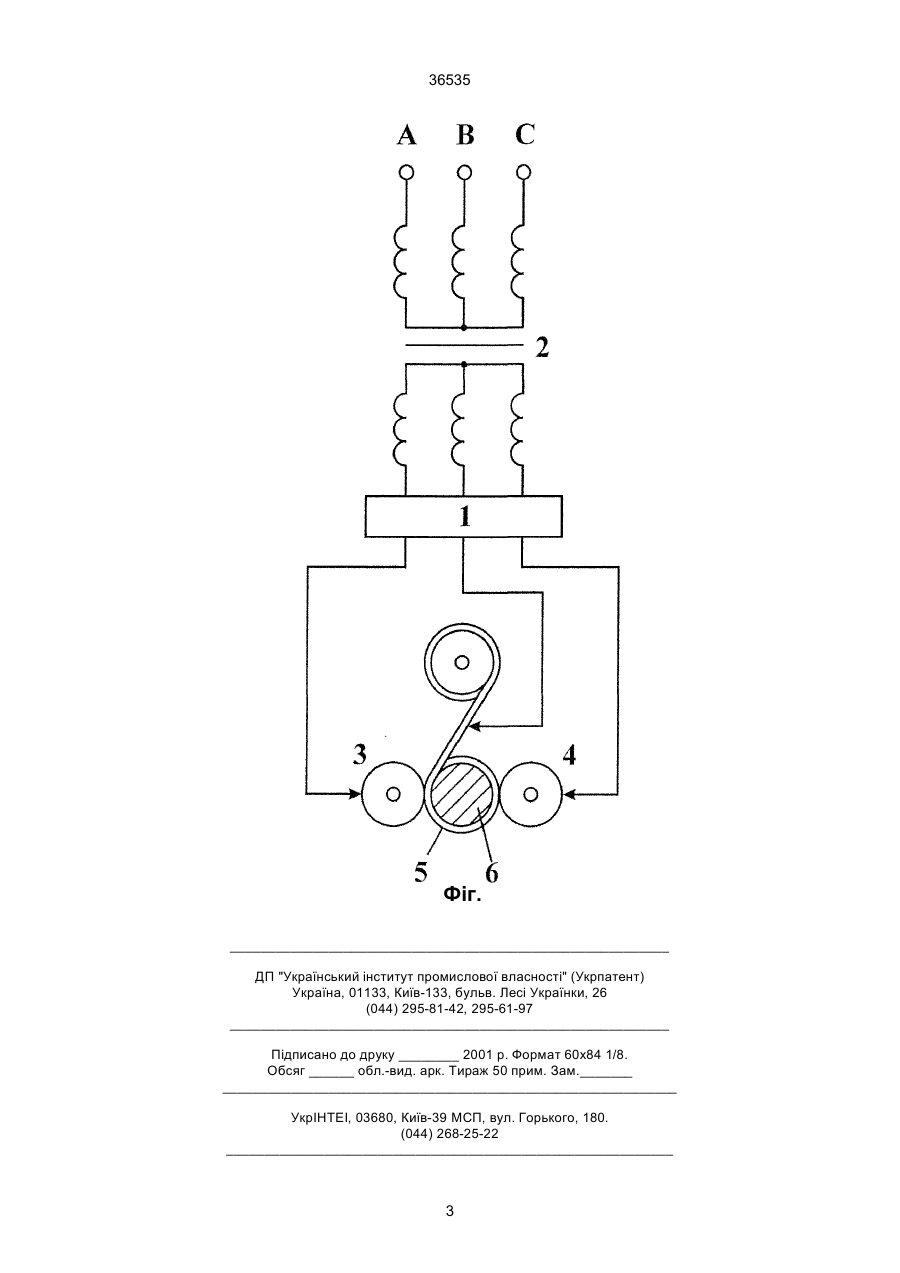

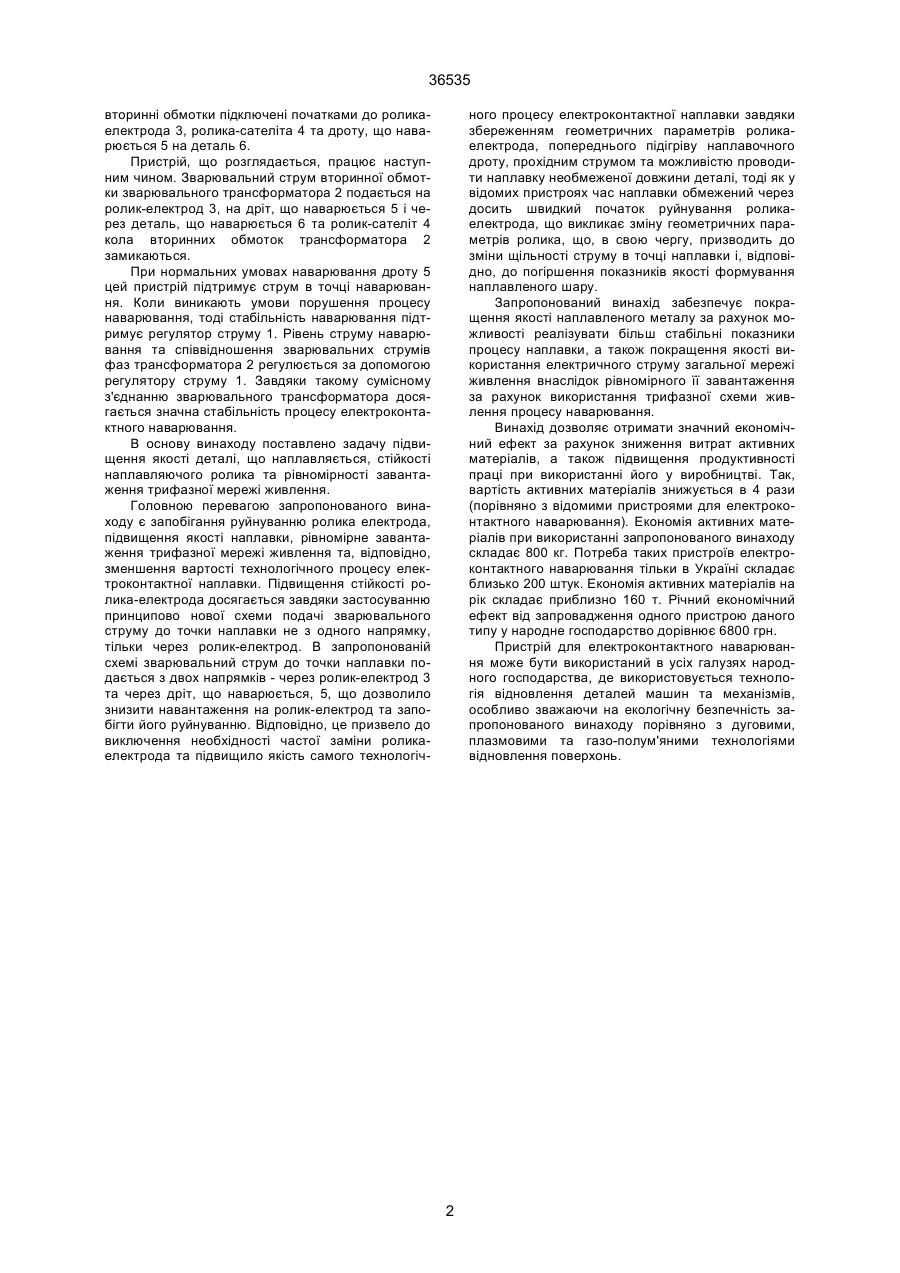

Пристрій для електроконтактного наварювання, що містить регулятор струму, зварювальний трансформатор з клемами для підключення до загальної мережі живлення, ролик-електрод, ролик-сателіт, який відрізняється тим, що вторинні обмотки зварювального трансформатора через регулятор струму підключені початком однієї обмотки до ролика-електрода, початком другої - до ролика-сателіта, початок третьої обмотки призначений для підключення до наплавочного дроту. (19) (21) 99127202 (22) 28.12.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Кучеренко Володимир Олександрович, Гончарук Дмитро Олександрович (73) Національний технічний університет України "Київський політехнічний інститут " 36535 вторинні обмотки підключені початками до роликаелектрода 3, ролика-сателіта 4 та дроту, що наварюється 5 на деталь 6. Пристрій, що розглядається, працює наступним чином. Зварювальний струм вторинної обмотки зварювального трансформатора 2 подається на ролик-електрод 3, на дріт, що наварюється 5 і через деталь, що наварюється 6 та ролик-сателіт 4 кола вторинних обмоток трансформатора 2 замикаються. При нормальних умовах наварювання дроту 5 цей пристрій підтримує струм в точці наварювання. Коли виникають умови порушення процесу наварювання, тоді стабільність наварювання підтримує регулятор струму 1. Рівень струму наварювання та співвідношення зварювальних струмів фаз трансформатора 2 регулюється за допомогою регулятору струму 1. Завдяки такому сумісному з'єднанню зварювального трансформатора досягається значна стабільність процесу електроконтактного наварювання. В основу винаходу поставлено задачу підвищення якості деталі, що наплавляється, стійкості наплавляючого ролика та рівномірності завантаження трифазної мережі живлення. Головною перевагою запропонованого винаходу є запобігання руйнуванню ролика електрода, підвищення якості наплавки, рівномірне завантаження трифазної мережі живлення та, відповідно, зменшення вартості технологічного процесу електроконтактної наплавки. Підвищення стійкості ролика-електрода досягається завдяки застосуванню принципово нової схеми подачі зварювального струму до точки наплавки не з одного напрямку, тільки через ролик-електрод. В запропонованій схемі зварювальний струм до точки наплавки подається з двох напрямків - через ролик-електрод 3 та через дріт, що наварюється, 5, що дозволило знизити навантаження на ролик-електрод та запобігти його руйнуванню. Відповідно, це призвело до виключення необхідності частої заміни роликаелектрода та підвищило якість самого технологіч ного процесу електроконтактної наплавки завдяки збереженням геометричних параметрів роликаелектрода, попереднього підігріву наплавочного дроту, прохідним струмом та можливістю проводити наплавку необмеженої довжини деталі, тоді як у відомих пристроях час наплавки обмежений через досить швидкий початок руйнування роликаелектрода, що викликає зміну геометричних параметрів ролика, що, в свою чергу, призводить до зміни щільності струму в точці наплавки і, відповідно, до погіршення показників якості формування наплавленого шару. Запропонований винахід забезпечує покращення якості наплавленого металу за рахунок можливості реалізувати більш стабільні показники процесу наплавки, а також покращення якості використання електричного струму загальної мережі живлення внаслідок рівномірного її завантаження за рахунок використання трифазної схеми живлення процесу наварювання. Винахід дозволяє отримати значний економічний ефект за рахунок зниження витрат активних матеріалів, а також підвищення продуктивності праці при використанні його у виробництві. Так, вартість активних матеріалів знижується в 4 рази (порівняно з відомими пристроями для електроконтактного наварювання). Економія активних матеріалів при використанні запропонованого винаходу складає 800 кг. Потреба таких пристроїв електроконтактного наварювання тільки в Україні складає близько 200 штук. Економія активних матеріалів на рік складає приблизно 160 т. Річний економічний ефект від запровадження одного пристрою даного типу у народне господарство дорівнює 6800 грн. Пристрій для електроконтактного наварювання може бути використаний в усіх галузях народного господарства, де використовується технологія відновлення деталей машин та механізмів, особливо зважаючи на екологічну безпечність запропонованого винаходу порівняно з дуговими, плазмовими та газо-полум'яними технологіями відновлення поверхонь. 2 36535 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
