Спосіб електроконтактного наварювання дроту на поверхню деталі
Номер патенту: 33316
Опубліковано: 15.02.2001
Автори: Сироватка Василь Васильович, Михед Анатолій Михайлович, Черниш Валерій Павлович
Текст

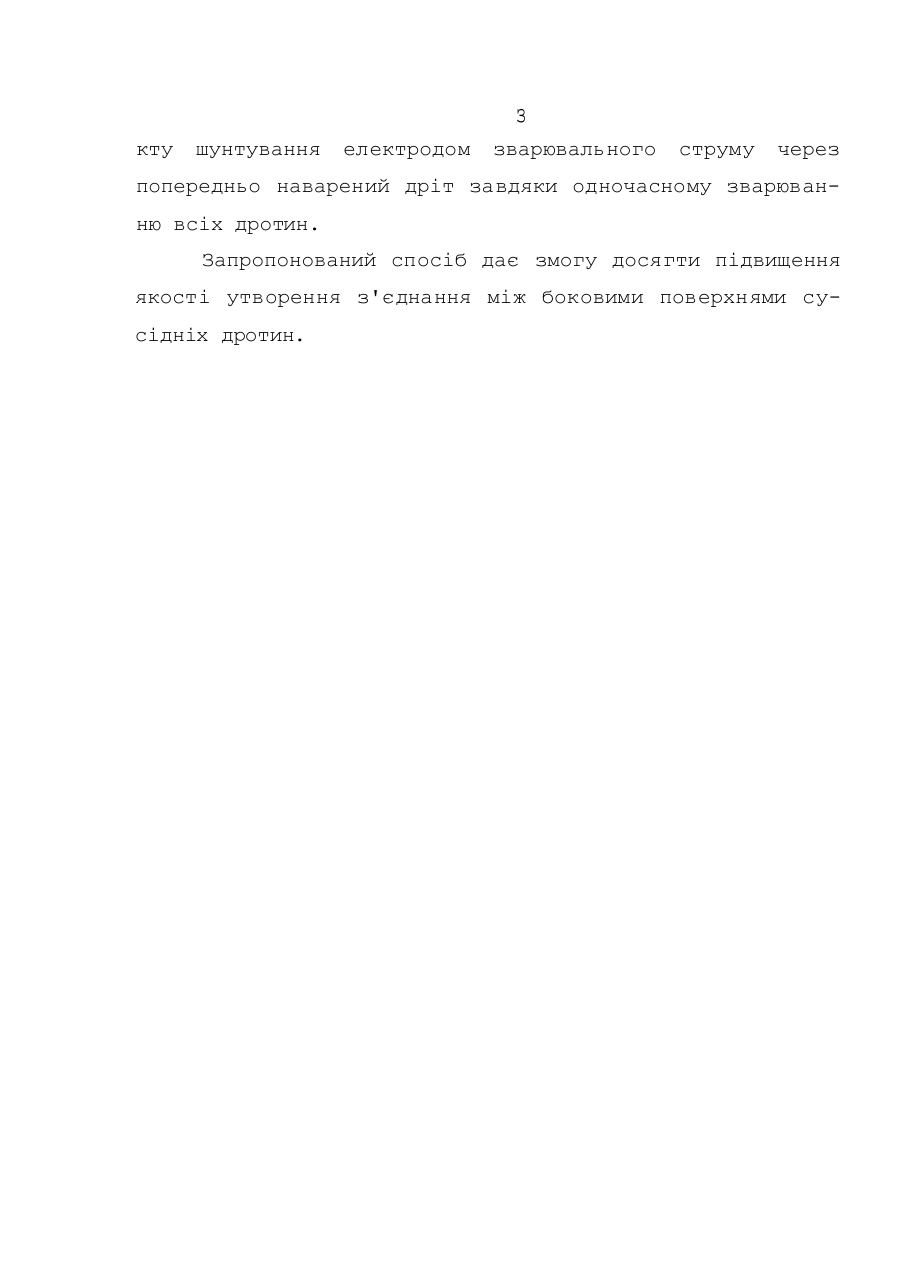

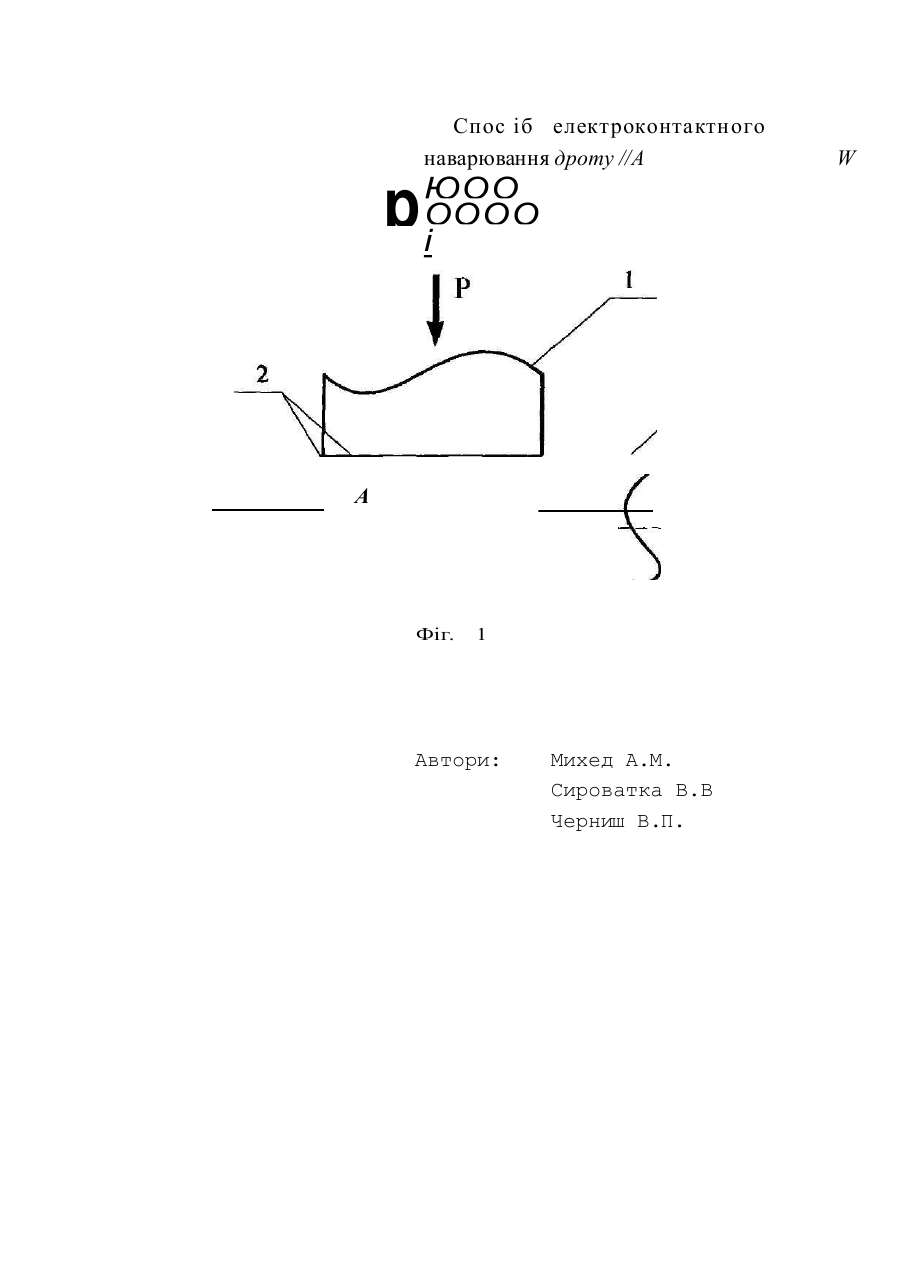

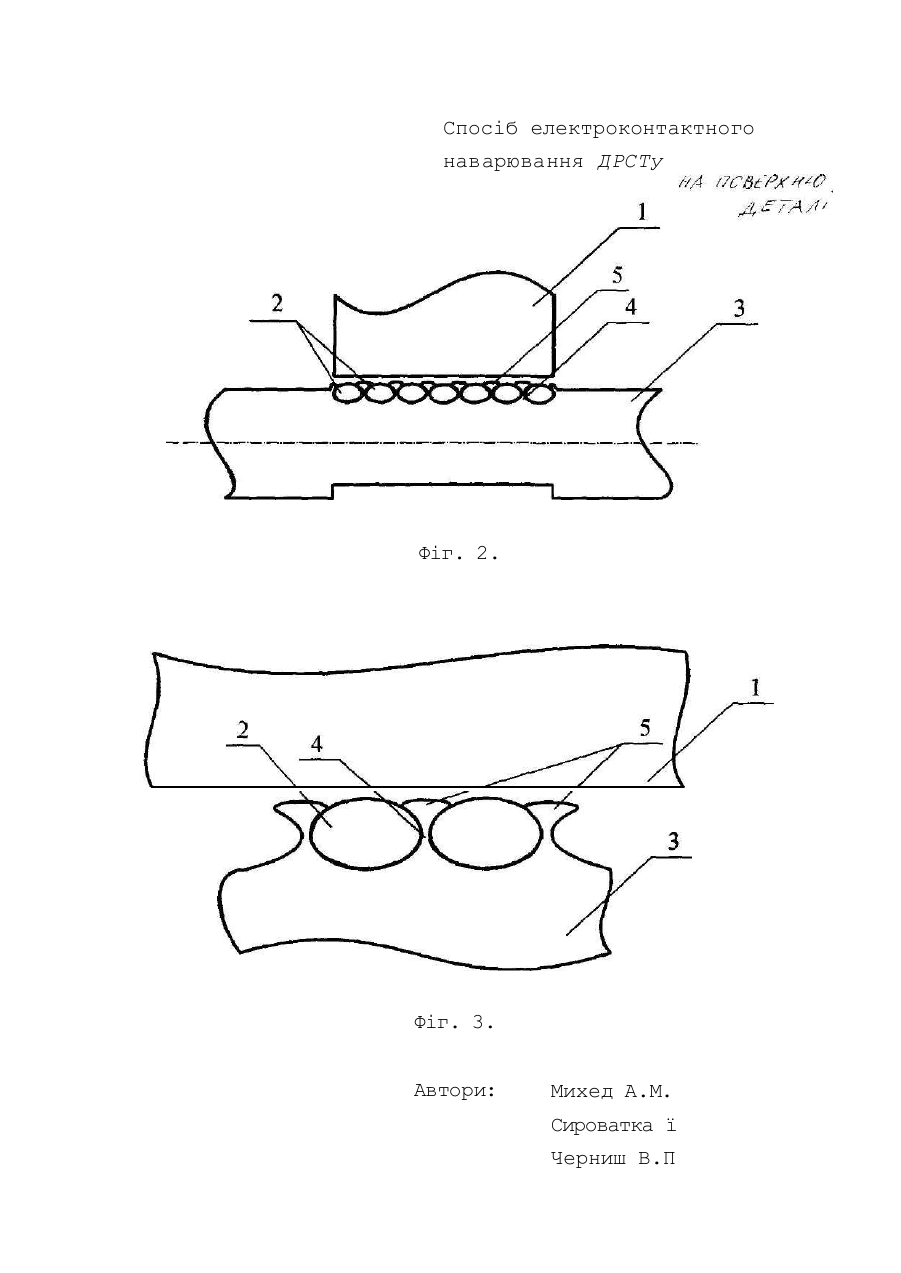

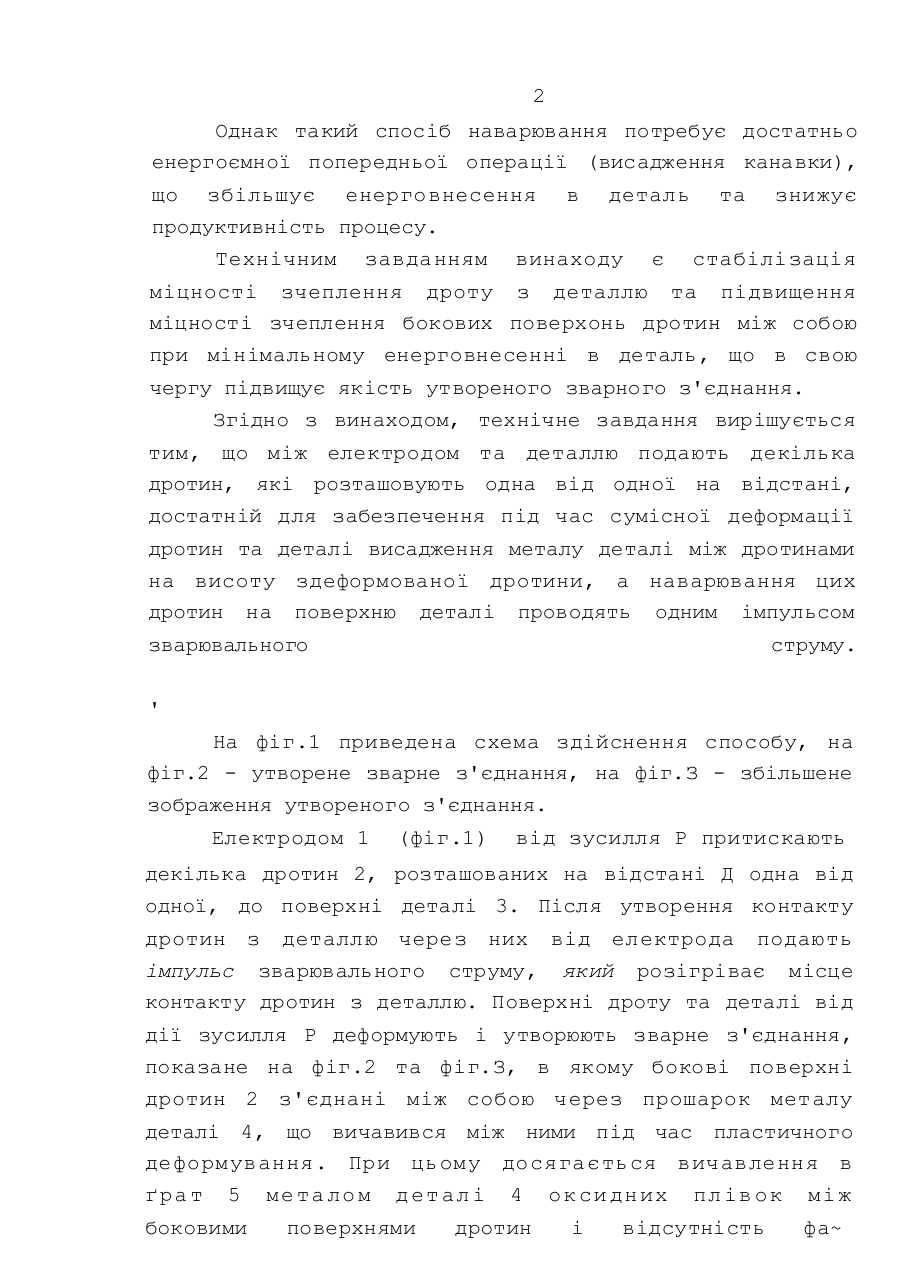

МПК6 В 23 К 11/06 СПОСІБ ЕЛЕКТРОКОНТАКТНОГО НАВАРЮВАННЯ //А поа єрх кю л £~/\ /// Винахід відноситься до області зварювального виробництва, зокрема до технології відновлення спрацьованих поверхонь деталей машин електроконтактним наварюванням дроту. Відомо спосіб електроконтактного наварювання дроту на поверхню деталі шляхом пропускання імпульсу зварювального струму від електроду через дріт та деталь з одночасним їх сумісним деформуванням від зусилля притискання електрода (Клименко Ю. В. Электроконтактная наплавка. М., "Металлургия", 1978г). Однак відомий спосіб не забезпечує стабільної якості утворення зварного з'єднання через наявність залишків оксидних плівок між боковими поверхнями дротин, що знижує міцність зчеплення іх між собоюу та неконтрольовані витрати електричної енергії під час наварювання поряд наступного дроту завдяки шунтуванню зварювального струму через електрод на попередньо наварений дріт,- що призводить до нерівномірної міцності зчеплення дроту з деталлю. В якості прототипу вибрано спосіб електроконтактного наварювання дроту в попередньо висаджену на деталі канавку (за методом Б.М.Аскіназі) шляхом пропускання імпульсу зварювального струму від електроду через дріт та деталь з одночасним їх сумісним деформуванням від зусилля притискання електрода (Клименко Ю.В. Электроконтактная наплавка. М. , ''Металлургия", 1978г). При цьому бокові поверхні сусідніх витків дроту з'єднуються між собою через висаджений прошарок металу деталі. 2 Однак такий спосіб наварювання потребує достатньо енергоємної попередньої операції (висадження канавки), що збільшує енерговнесення в деталь та знижує продуктивність процесу. Технічним завданням винаходу є стабілізація міцності зчеплення дроту з деталлю та підвищення міцності зчеплення бокових поверхонь дротин між собою при мінімальному енерговнесенні в деталь, що в свою чергу підвищує якість утвореного зварного з'єднання. Згідно з винаходом, технічне завдання вирішується тим, що між електродом та деталлю подають декілька дротин, які розташовують одна від одної на відстані, достатній для забезпечення під час сумісної деформації дротин та деталі висадження металу деталі між дротинами на висоту здеформованої дротини, а наварювання цих дротин на поверхню деталі проводять одним імпульсом зварювального струму. ' На фіг.1 приведена схема здійснення способу, на фіг.2 - утворене зварне з'єднання, на фіг.З - збільшене зображення утвореного з'єднання. Електродом 1 (фіг.1) від зусилля Р притискають декілька дротин 2, розташованих на відстані Д одна від одної, до поверхні деталі 3. Після утворення контакту дротин з деталлю через них від електрода подають імпульс зварювального струму, який розігріває місце контакту дротин з деталлю. Поверхні дроту та деталі від дії зусилля Р деформують і утворюють зварне з'єднання, показане на фіг.2 та фіг.З, в якому бокові поверхні дротин 2 з'єднані між собою через прошарок металу деталі 4, що вичавився між ними під час пластичного деформування. При цьому досягається вичавлення в ґра т 5 ме та ло м д ет ал і 4 ок си дн их пл ів ок мі ж боковими поверхнями дротин і відсутність фа~ з кту шунтування електродом зварювального струму через попередньо наварений дріт завдяки одночасному зварюванню всіх дротин. Запропонований спосіб дає змогу досягти підвищення якості утворення з'єднання між боковими поверхнями сусідніх дротин. р Спос іб електроконтактного наварювання дроту //A ЮОО ОООО і А Фіг. 1 Автори: Михед A.M. Сироватка В.В Черниш В.П. W Спосіб електроконтактного наварювання ДРСТу Фіг. 2. Фіг. 3. Автори: Михед A.M. Сироватка ї Черниш В.П
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for electroarc welding-on of wire on part surface
Автори англійськоюMikhed Anatolii Mykhailovych, Syrovatka Vasyl Vasyliovych, Chernysh Valirii Pavlovych
Назва патенту російськоюСпособ электроконтактной наварки проволоки на поверхность детали
Автори російськоюМихед Анатолий Михайлович, Сыроватка Василий Васильевич, Черныш Валерий Павлович
МПК / Мітки
МПК: B23K 11/06
Мітки: спосіб, наварювання, деталі, дроту, електроконтактного, поверхню
