Гумова суміш для пористих ущільнювачів

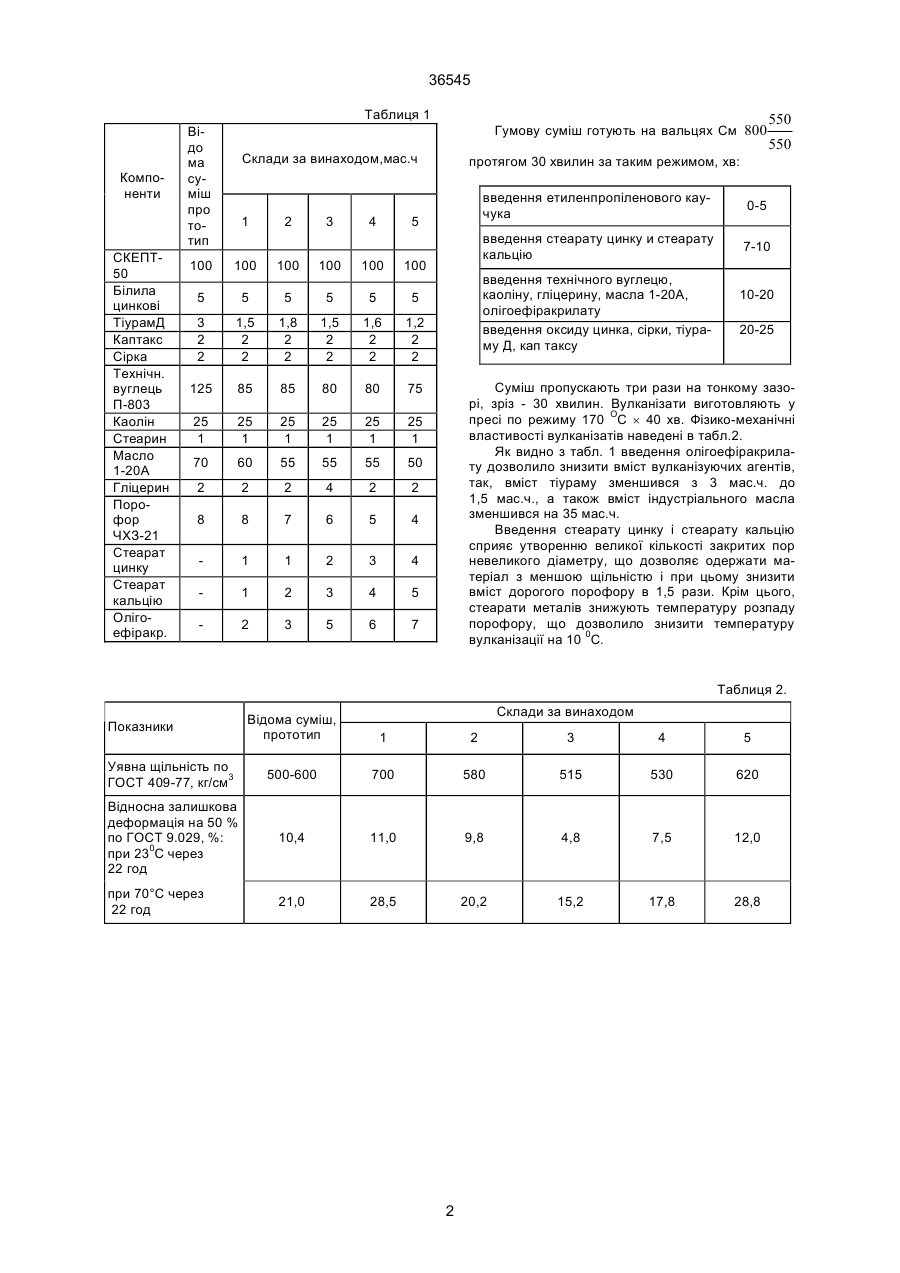

Гумова суміш для пористих ущільнювачів, яка містить етиленпропіленовий каучук, вулканізуючу групу, зм'якшувач, наповнювач, пороутворювач, відрізняється тим, що вона додатково містить 36545 Таблиця 1 Компоненти СКЕПТ50 Білила цинкові ТіурамД Каптакс Сірка Технічн. вуглець П-803 Каолін Стеарин Масло 1-20А Гліцерин Порофор ЧХЗ-21 Стеарат цинку Стеарат кальцію Олігоефіракр. Відо ма суміш про тотип Гумову суміш готують на вальцях См 800 Склади за винаходом,мас.ч 1 2 3 4 100 100 100 100 введення етиленпропіленового каучука 5 5 5 5 5 3 2 2 1,5 2 2 1,8 2 2 1,5 2 2 1,6 2 2 1,2 2 2 125 85 85 80 80 75 25 1 25 1 25 1 25 1 25 1 25 1 70 60 55 55 55 50 2 2 2 4 2 2 8 8 7 6 5 4 1 1 2 3 4 1 2 3 4 5 2 3 5 6 7 0-5 введення стеарату цинку и стеарату кальцію 100 5 550 протягом 30 хвилин за таким режимом, хв: 5 100 550 7-10 введення технічного вуглецю, каоліну, гліцерину, масла 1-20A, олігоефіракрилату введення оксиду цинка, сірки, тіураму Д, кап таксу 10-20 20-25 Суміш пропускають три рази на тонкому зазорі, зріз - 30 хвилин. Вулканізати виготовляють у пресі по режиму 170 OC ´ 40 хв. Фізико-механічні властивості вулканізатів наведені в табл.2. Як видно з табл. 1 введення олігоефіракрилату дозволило знизити вміст вулканізуючих агентів, так, вміст тіураму зменшився з 3 мас.ч. до 1,5 мас.ч., а також вміст індустріального масла зменшився на 35 мас.ч. Введення стеарату цинку і стеарату кальцію сприяє утворенню великої кількості закритих пор невеликого діаметру, що дозволяє одержати матеріал з меншою щільністю і при цьому знизити вміст дорогого порофору в 1,5 рази. Крім цього, стеарати металів знижують температуру розпаду порофору, що дозволило знизити температуру вулканізації на 10 0C. Таблиця 2. Склади за винаходом Відома суміш, прототип 1 2 3 4 5 Уявна щільність по ГОСТ 409-77, кг/см3 500-600 700 580 515 530 620 Відносна залишкова деформація на 50 % по ГОСТ 9.029, %: при 230С через 22 год 10,4 11,0 9,8 4,8 7,5 12,0 при 70°С через 22 год 21,0 28,5 20,2 15,2 17,8 28,8 Показники 2 36545 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
