Пристрій підводного буроелектрогідроімпульсного руйнування скельних порід

Завантажити PDF файл.

Формула / Реферат

Пристрій підводного буроелектрогідроімпульсного руйнування скельних порід, що має несучу конструкцію, генератор імпульсних струмів, буровий пристрій, електроди у вигляді стрижнів, що вставляються в шпур, який відрізняється тим, що буровий пристрій та електроди у вигляді стрижнів, що вставляються в шпур, обладнані механізмами подачі та переміщення, які встановлені на поперечних та поздовжніх відносно осі буріння напрямних несучої конструкції, при цьому буровий пристрій виконано багатошпиндельним, а електроди виконано у вигляді блока з декількох електродів, з’єднаних між собою, крім того, буровий пристрій та блок електродів виконані як загальний блок, який обладнано приводом переміщення в поздовжніх напрямних несучої конструкції, а несуча конструкція виконана у вигляді самохідного шасі.

Текст

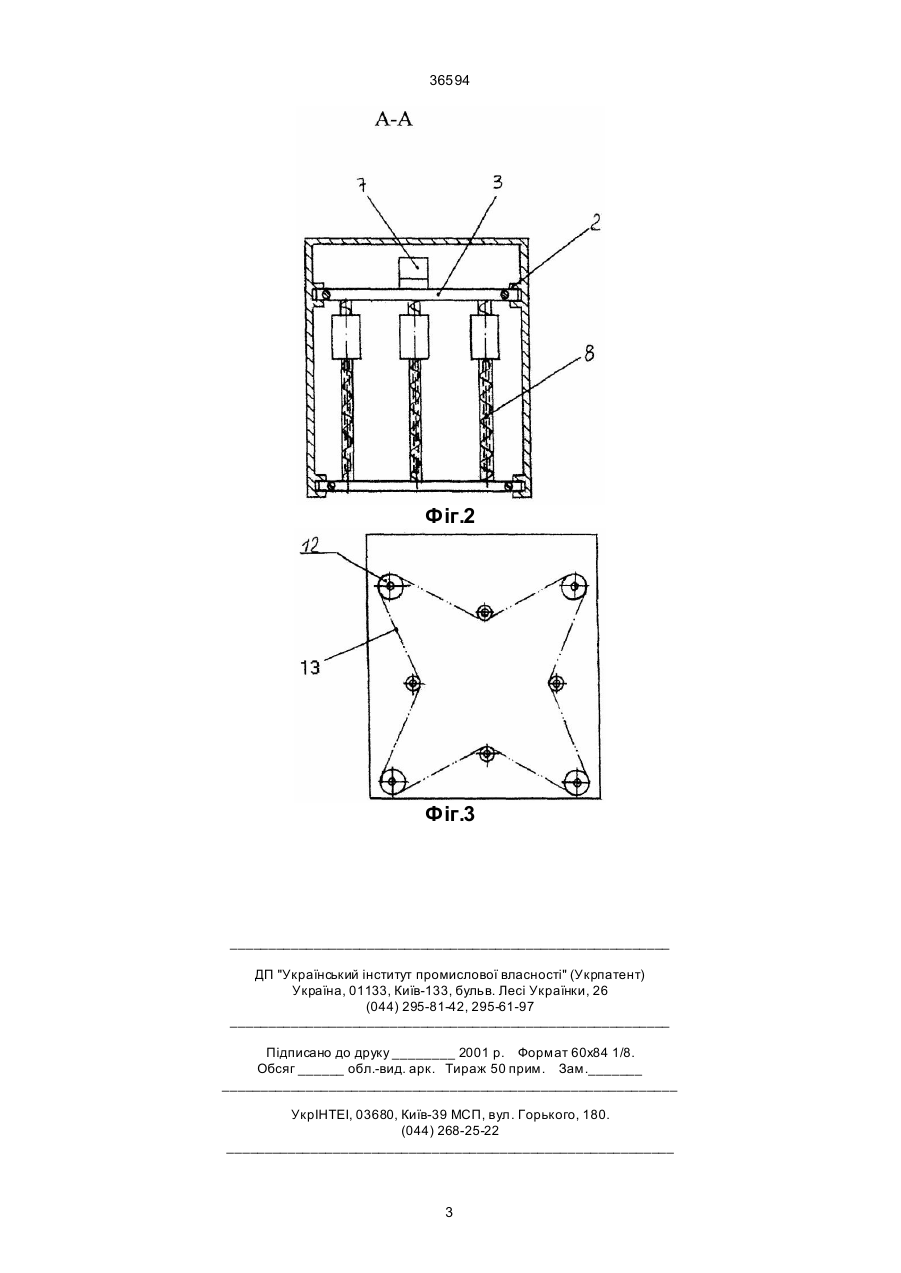

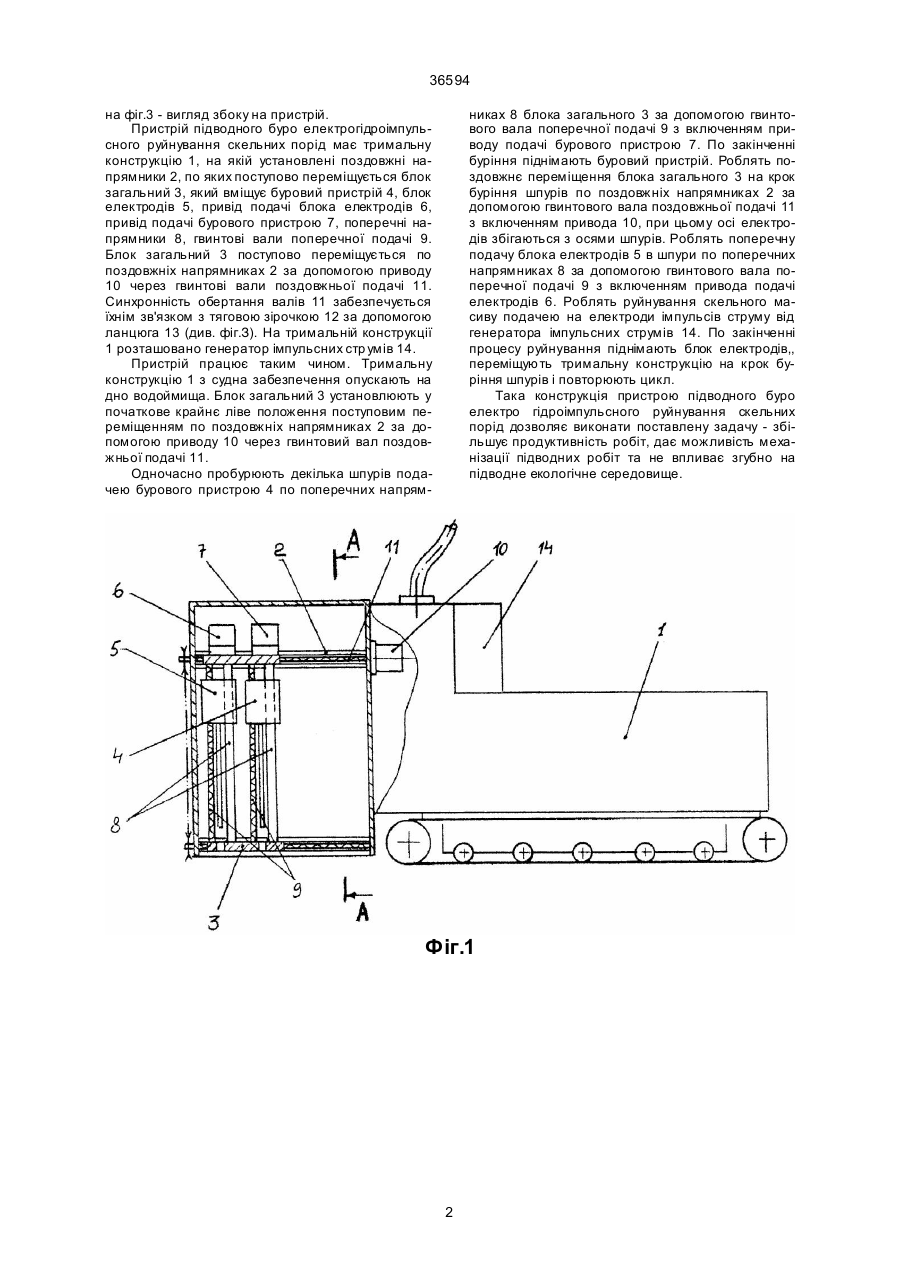

1. Пристрій підводного буроелектрогідроімпульсного руйнування скельних порід, що має тримальну конструкцію, генератор імпульсних струмів буровий пристрій, електрод у вигляді стержня, що вставляється в шп ур, який відрізняється тим, що буровий пристрій та електрод у вигляді стержня, що вставляється в шпур, обладнані механізмами 36594 на фіг.3 - вигляд збоку на пристрій. Пристрій підводного буро електрогідроімпульсного руйнування скельних порід має тримальну конструкцію 1, на якій установлені поздовжні напрямники 2, по яких поступово переміщується блок загальний 3, який вміщує буровий пристрій 4, блок електродів 5, привід подачі блока електродів 6, привід подачі бурового пристрою 7, поперечні напрямники 8, гвинтові вали поперечної подачі 9. Блок загальний 3 поступово переміщується по поздовжніх напрямниках 2 за допомогою приводу 10 через гвинтові вали поздовжньої подачі 11. Синхронність обертання валів 11 забезпечується їхнім зв'язком з тяговою зірочкою 12 за допомогою ланцюга 13 (див. фіг.З). На тримальній конструкції 1 розташовано генератор імпульсних стр умів 14. Пристрій працює таким чином. Тримальну конструкцію 1 з судна забезпечення опускають на дно водоймища. Блок загальний 3 установлюють у початкове крайнє ліве положення поступовим переміщенням по поздовжніх напрямниках 2 за допомогою приводу 10 через гвинтовий вал поздовжньої подачі 11. Одночасно пробурюють декілька шпурів подачею бурового пристрою 4 по поперечних напрям никах 8 блока загального 3 за допомогою гвинтового вала поперечної подачі 9 з включенням приводу подачі бурового пристрою 7. По закінченні буріння піднімають буровий пристрій. Роблять поздовжнє переміщення блока загального 3 на крок буріння шпурів по поздовжніх напрямниках 2 за допомогою гвинтового вала поздовжньої подачі 11 з включенням привода 10, при цьому осі електродів збігаються з осями шпурів. Роблять поперечну подачу блока електродів 5 в шпури по поперечних напрямниках 8 за допомогою гвинтового вала поперечної подачі 9 з включенням привода подачі електродів 6. Роблять руйнування скельного масиву подачею на електроди імпульсів струму від генератора імпульсних струмів 14. По закінченні процесу руйнування піднімають блок електродів,, переміщують тримальну конструкцію на крок буріння шпурів і повторюють цикл. Така конструкція пристрою підводного буро електро гідроімпульсного руйнування скельних порід дозволяє виконати поставлену задачу - збільшує продуктивність робіт, дає можливість механізації підводних робіт та не впливає згубно на підводне екологічне середовище. Фіг.1 2 36594 Фіг.2 Фіг.3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for underwater drill-electric-hydropulse destruction of rocks

Автори англійською

Kuzminskyi Vitalii Pavlovych, Ziborov Albert Petrovych, Maliushevskyi Pavlo Petrovych

Назва патенту російською

Устройство подводного буро-электро-гидроимпульсного разрушения скальных пород

Автори російською

Кузьминский Виталий Павлович, Зиборов Альберт Петрович, Малюшевский Павел Петрович

МПК / Мітки

МПК: E21B 7/12, E21C 50/00

Мітки: порід, скельних, пристрій, руйнування, буроелектрогідроімпульсного, підводного
