Пристрій для доочищення рідини

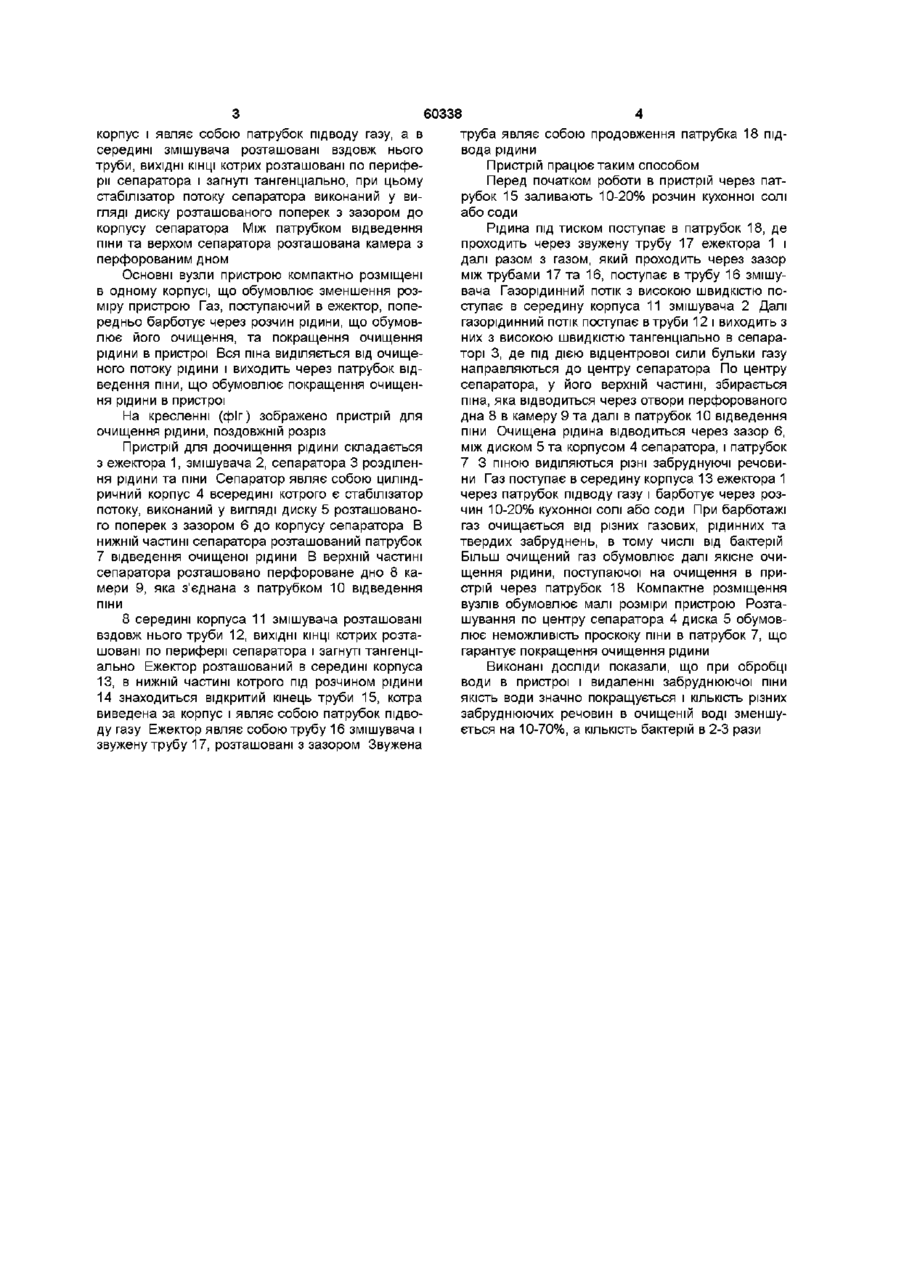

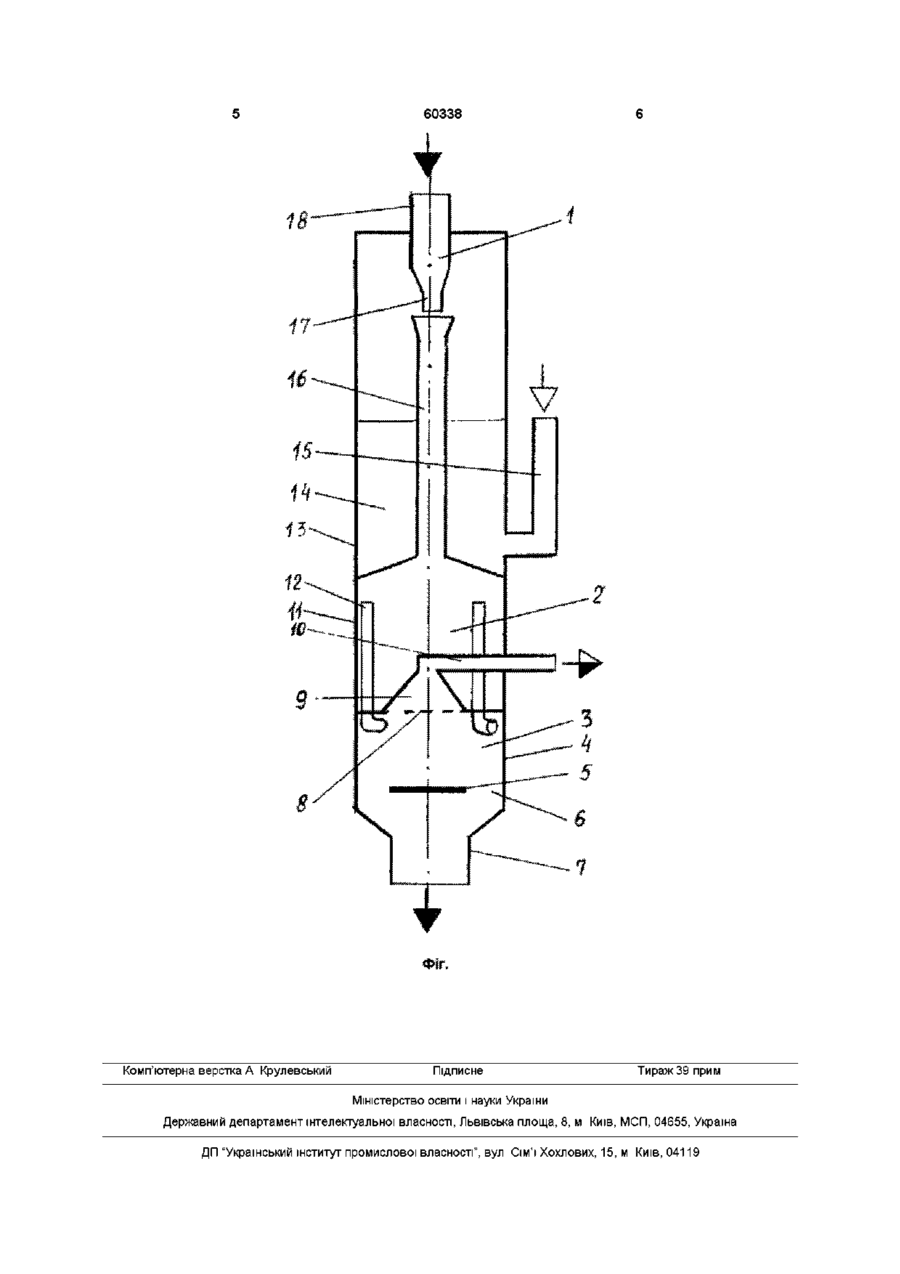

1 Пристрій для доочищення рідини, який включає послідовно розташовані ежектор, змішувач, сепаратор розділення рідини і піни та патруб ки підведення рідини та газу і відведення піни та очищеної рідини, який відрізняється тим, що ежектор розташований всередині корпусу, в нижній частині котрого під розчином знаходиться відкритий кінець труби, котра виведена за корпус і являє собою патрубок підведення газу, а всередині змішувача розташовані вздовж нього труби, ВИХІДНІ КІНЦІ котрих розташовані по периферії сепаратора і загнуті тангенціально, при цьому стабілізатор потоку сепаратора виконаний у вигляді диска, розташованого поперек з зазором до корпусу сепаратора 2 Пристрій за п 1, який відрізняється тим, що між патрубком відведення піни та верхом сепаратора розташована камера з перфорованим дном Винахід відноситься до флотаційних апаратів для доочищення рідини від розчинних і нерозчинних речовин і може застосовуватись, наприклад, для очищення води, яка використовується для технічних цілей, приготування харчових продуктів, напоїв та для пиття Відомий пристрій (авт ев СССР №1096227, кл C02F1/24, 1984, бюл №21) для очищення стічних вод, який містить корпус, перегородки, камери сепарації і флотації, диспергатори, ВХІДНІ, ВИХІДНІ та переливні патрубки, пристрій виведення піни Вадою відомого пристрою є складність конструкції і значні розміри в зв'язку з низькоштенсивним проведенням процесу Найбільш близьким по технічній суті до запропонованого технічного рішення є пристрій (патент України №17412, кл C02F1/24, 1997, бюл №5) для доочищення рідини, який складається з ежектора, змішувача, сепаратора, виконаного у вигляді порожнього циліндра з верхнім та нижнім вихідними патрубками і боковим вхідним патрубком, та патрубків підводу рідини та газу і відведення піни Вадою відомого пристрою є значні розміри конструкції в зв'язку з некомпактним розташуванням елементів пристрою, відсутністю очищення повітря, яке поступає в ежектор, недостатнє очищення рідини в зв'язку з проходженням частини піни по центру сепаратора Ціль винаходу - зменшення розміру пристрою в зв'язку з компактним розташуванням елементів пристрою, очищення поступаючого в ежектор повітря, яке барботує через розчин рідини, покращенням очищення рідини в зв'язку з виділенням всієї піни від очищеного потоку рідини Поставлена ціль досягається тим, що у пристрої, який складається з ежектора, змішувача, сепаратора розділення рідини і піни та патрубків підводу рідини та газу і відведення піни та очищеної рідини, ежектор розташований в середині корпуса в нижній частині котрого під розчином рідини знаходиться відкритий кінець труби, котра виведена за корпус і являє собою патрубок підводу газу Всередині змішувача розташовані вздовж нього труби, ВИХІДНІ КІНЦІ котрих розміщені по периферії сепаратора і загнуті тангенціально Стабілізатор потоку сепаратора виконаний у вигляді диску розташованого поперек з зазором до корпусу сепаратора Між патрубком відведення піни та верхом сепаратора розташована камера з перфорованим дном ВІДМІННОЮ ознакою запропонованого пристрою є розташування ежектора в середині корпуса в нижній частині котрого під розчином рідини знаходиться відкритий кінець труби, котра виведена за О 00 со го о (О корпус і являє собою патрубок підводу газу, а в середині змішувача розташовані вздовж нього труби, ВИХІДНІ КІНЦІ котрих розташовані по периферії сепаратора і загнуті тангенціально, при цьому стабілізатор потоку сепаратора виконаний у вигляді диску розташованого поперек з зазором до корпусу сепаратора Між патрубком відведення піни та верхом сепаратора розташована камера з перфорованим дном Основні вузли пристрою компактно розміщені в одному корпусі, що обумовлює зменшення розміру пристрою Газ, поступаючий в ежектор, попередньо барботує через розчин рідини, що обумовлює його очищення, та покращення очищення рідини в пристрої Вся піна виділяється від очищеного потоку рідини і виходить через патрубок відведення піни, що обумовлює покращення очищення рідини в пристрої На кресленні (фіг) зображено пристрій для очищення рідини, поздовжній розріз Пристрій для доочищення рідини складається з ежектора 1, змішувача 2, сепаратора 3 розділення рідини та піни Сепаратор являє собою циліндричний корпус 4 всередині котрого є стабілізатор потоку, виконаний у вигляді диску 5 розташованого поперек з зазором 6 до корпусу сепаратора В нижній частині сепаратора розташований патрубок 7 відведення очищеної рідини В верхній частині сепаратора розташовано перфороване дно 8 камери 9, яка з'єднана з патрубком 10 відведення піни 8 середині корпуса 11 змішувача розташовані вздовж нього труби 12, ВИХІДНІ КІНЦІ котрих розташовані по периферії сепаратора і загнуті тангенціально Ежектор розташований в середині корпуса 13, в нижній частині котрого під розчином рідини 14 знаходиться відкритий кінець труби 15, котра виведена за корпус і являє собою патрубок підводу газу Ежектор являє собою трубу 16 змішувача і звужену трубу 17, розташовані з зазором Звужена 60338 труба являє собою продовження патрубка 18 підвода рідини Пристрій працює таким способом Перед початком роботи в пристрій через патрубок 15 заливають 10-20% розчин кухонної солі або соди Рідина під тиском поступає в патрубок 18, де проходить через звужену трубу 17 ежектора 1 і далі разом з газом, який проходить через зазор між трубами 17 та 16, поступає в трубу 16 змішувача Газорідинний потік з високою швидкістю поступає в середину корпуса 11 змішувача 2 Далі газорідинний потік поступає в труби 12 і виходить з них з високою швидкістю тангенціально в сепараторі 3, де під дією відцентрової сили бульки газу направляються до центру сепаратора По центру сепаратора, у його верхній частині, збирається піна, яка відводиться через отвори перфорованого дна 8 в камеру 9 та далі в патрубок 10 відведення піни Очищена рідина відводиться через зазор 6, між диском 5 та корпусом 4 сепаратора, і патрубок 7 3 піною виділяються різні забруднуючі речовини Газ поступає в середину корпуса 13 ежектора 1 через патрубок підводу газу і барботує через розчин 10-20% кухонної солі або соди При барботажі газ очищається від різних газових, рідинних та твердих забруднень, в тому числі від бактерій Більш очищений газ обумовлює далі якісне очищення рідини, поступаючої на очищення в пристрій через патрубок 18 Компактне розміщення вузлів обумовлює малі розміри пристрою Розташування по центру сепаратора 4 диска 5 обумовлює неможливість проскоку піни в патрубок 7, що гарантує покращення очищення рідини Виконані досліди показали, що при обробці води в пристрої і видаленні забруднюючої піни якість води значно покращується і КІЛЬКІСТЬ різних забруднюючих речовин в очищеній воді зменшується на 10-70%, а КІЛЬКІСТЬ бактерій в 2-3 рази 60338 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
