Вертикальний ресивер для компресорного обладнання

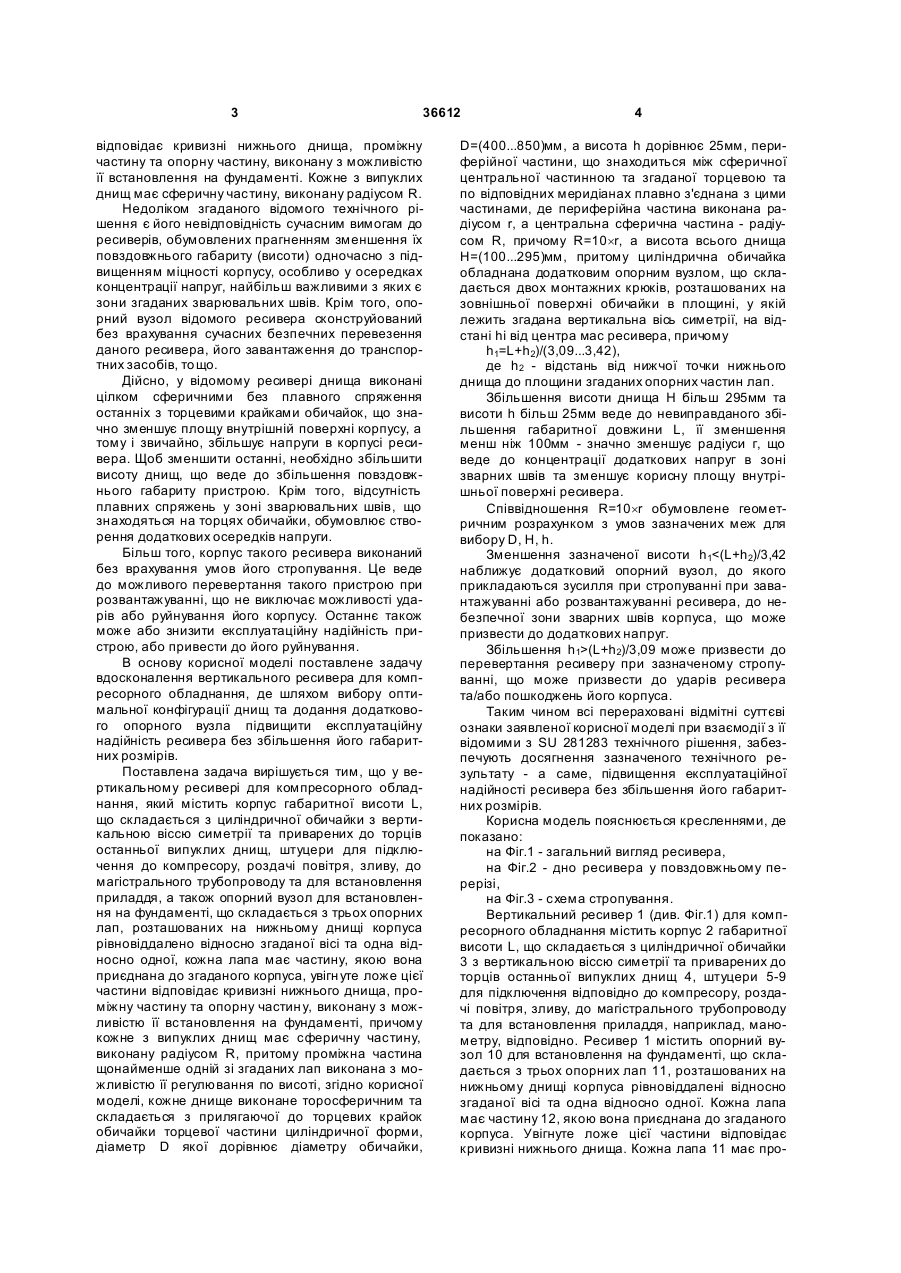

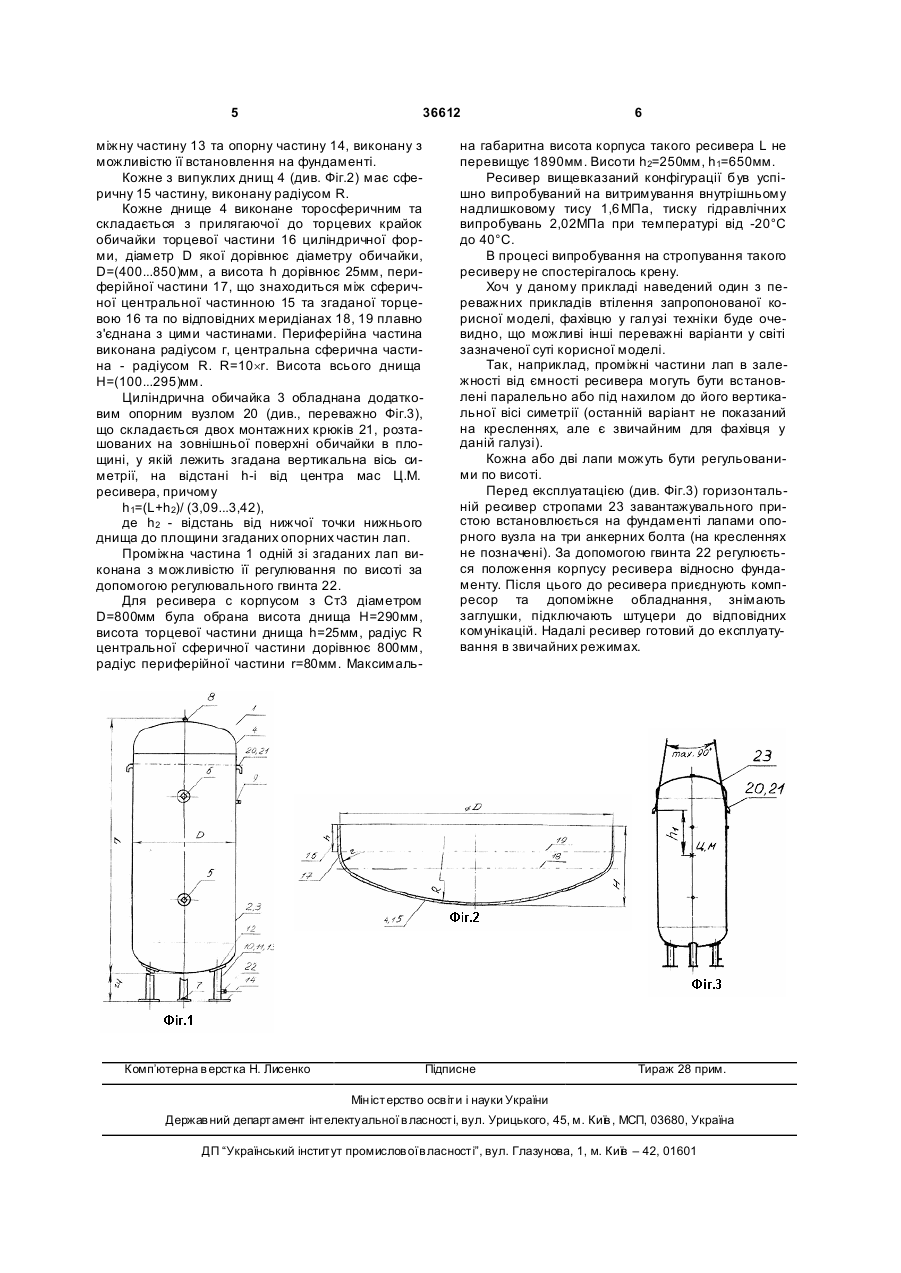

Вертикальний ресивер (1) для компресорного обладнання, який містить корпус (2) габаритної висоти L, що складається з циліндричної обичайки (3) з вертикальною віссю симетрії та приварених до торців останньої випуклих днищ (4), штуцери (5-9) для підключення до компресора, роздачі повітря, зливу, до магістрального трубопроводу та для встановлення приладдя, відповідно, а також опорний вузол (10) для встановлення на фундаменті, що складається з трьох опорних лап (11), розташованих на нижньому днищі корпуса рівновіддалено відносно згаданої осі та одна відносно одної, кожна лапа має частину (12), якою вона приєднана до згаданого корпуса, увігн уте ложе цієї частини відповідає кривизні нижнього днища, проміжну частину (13) та опорну частину (14), виконану з можливістю її встановлення на фундаменті, причому кожне з випуклих днищ має сферичну частину (15), виконану радіусом R, причому проміжна частина щонайменше однієї зі згаданих лап U 2 (19) 1 3 36612 відповідає кривизні нижнього днища, проміжну частину та опорну частину, виконану з можливістю її встановлення на фундаменті. Кожне з випуклих днищ має сферичну частину, виконану радіусом R. Недоліком згаданого відомого технічного рішення є його невідповідність сучасним вимогам до ресиверів, обумовлених прагненням зменшення їх повздовжнього габариту (висоти) одночасно з підвищенням міцності корпусу, особливо у осередках концентрації напруг, найбільш важливими з яких є зони згаданих зварювальних швів. Крім того, опорний вузол відомого ресивера сконструйований без врахування сучасних безпечних перевезення даного ресивера, його завантаження до транспортних засобів, то що. Дійсно, у відомому ресивері днища виконані цілком сферичними без плавного спряження останніх з торцевими крайками обичайок, що значно зменшує площу внутрішній поверхні корпусу, а тому і звичайно, збільшує напруги в корпусі ресивера. Щоб зменшити останні, необхідно збільшити висоту днищ, що веде до збільшення повздовжнього габариту пристрою. Крім того, відсутність плавних спряжень у зоні зварювальних швів, що знаходяться на торцях обичайки, обумовлює створення додаткових осередків напруги. Більш того, корпус такого ресивера виконаний без врахування умов його стропування. Це веде до можливого перевертання такого пристрою при розвантажуванні, що не виключає можливості ударів або руйнування його корпусу. Останнє також може або знизити експлуатаційну надійність пристрою, або привести до його руйнування. В основу корисної моделі поставлене задачу вдосконалення вертикального ресивера для компресорного обладнання, де шляхом вибору оптимальної конфігурації днищ та додання додаткового опорного вузла підвищити експлуатаційну надійність ресивера без збільшення його габаритних розмірів. Поставлена задача вирішується тим, що у вертикальному ресивері для компресорного обладнання, який містить корпус габаритної висоти L, що складається з циліндричної обичайки з вертикальною віссю симетрії та приварених до торців останньої випуклих днищ, штуцери для підключення до компресору, роздачі повітря, зливу, до магістрального трубопроводу та для встановлення приладдя, а також опорний вузол для встановлення на фундаменті, що складається з трьох опорних лап, розташованих на нижньому днищі корпуса рівновіддалено відносно згаданої вісі та одна відносно одної, кожна лапа має частину, якою вона приєднана до згаданого корпуса, увігн уте ложе цієї частини відповідає кривизні нижнього днища, проміжну частину та опорну частин у, виконану з можливістю її встановлення на фундаменті, причому кожне з випуклих днищ має сферичну частину, виконану радіусом R, притому проміжна частина щонайменше одній зі згаданих лап виконана з можливістю її регулювання по висоті, згідно корисної моделі, кожне днище виконане торосферичним та складається з прилягаючої до торцевих крайок обичайки торцевої частини циліндричної форми, діаметр D якої дорівнює діаметру обичайки, 4 D=(400...850)мм, а висота h дорівнює 25мм, периферійної частини, що знаходиться між сферичної центральної частинною та згаданої торцевою та по відповідних меридіанах плавно з'єднана з цими частинами, де периферійна частина виконана радіусом r, а центральна сферична частина - радіусом R, причому R=10´r, a висота всього днища Н=(100...295)мм, притому циліндрична обичайка обладнана додатковим опорним вузлом, що складається двох монтажних крюків, розташованих на зовнішньої поверхні обичайки в площині, у якій лежить згадана вертикальна вісь симетрії, на відстані hi від центра мас ресивера, причому h1=L+h2)/(3,09...3,42), де h2 - відстань від нижчої точки нижнього днища до площини згаданих опорних частин лап. Збільшення висоти днища Н більш 295мм та висоти h більш 25мм веде до невиправданого збільшення габаритної довжини L, її зменшення менш ніж 100мм - значно зменшує радіуси г, що веде до концентрації додаткових напруг в зоні зварних швів та зменшує корисну площу внутрішньої поверхні ресивера. Співвідношення R=10´r обумовлене геометричним розрахунком з умов зазначених меж для вибору D, Н, h. Зменшення зазначеної висоти h1(L+h2)/3,09 може призвести до перевертання ресиверу при зазначеному стропуванні, що може призвести до ударів ресивера та/або пошкоджень його корпуса. Таким чином всі перераховані відмітні суттєві ознаки заявленої корисної моделі при взаємодії з її відомими з SU 281283 технічного рішення, забезпечують досягнення зазначеного технічного результату - а саме, підвищення експлуатаційної надійності ресивера без збільшення його габаритних розмірів. Корисна модель пояснюється кресленнями, де показано: на Фіг.1 - загальний вигляд ресивера, на Фіг.2 - дно ресивера у повздовжньому перерізі, на Фіг.3 - схема стропування. Вертикальний ресивер 1 (див. Фіг.1) для компресорного обладнання містить корпус 2 габаритної висоти L, що складається з циліндричної обичайки 3 з вертикальною віссю симетрії та приварених до торців останньої випуклих днищ 4, штуцери 5-9 для підключення відповідно до компресору, роздачі повітря, зливу, до магістрального трубопроводу та для встановлення приладдя, наприклад, манометру, відповідно. Ресивер 1 містить опорний вузол 10 для встановлення на фундаменті, що складається з трьох опорних лап 11, розташованих на нижньому днищі корпуса рівновіддалені відносно згаданої вісі та одна відносно одної. Кожна лапа має частину 12, якою вона приєднана до згаданого корпуса. Увігнуте ложе цієї частини відповідає кривизні нижнього днища. Кожна лапа 11 має про 5 36612 міжну частину 13 та опорну частину 14, виконану з можливістю її встановлення на фундаменті. Кожне з випуклих днищ 4 (див. Фіг.2) має сферичну 15 частину, виконану радіусом R. Кожне днище 4 виконане торосферичним та складається з прилягаючої до торцевих крайок обичайки торцевої частини 16 циліндричної форми, діаметр D якої дорівнює діаметру обичайки, D=(400...850)мм, а висота h дорівнює 25мм, периферійної частини 17, що знаходиться між сферичної центральної частинною 15 та згаданої торцевою 16 та по відповідних меридіанах 18, 19 плавно з'єднана з цими частинами. Периферійна частина виконана радіусом г, центральна сферична частина - радіусом R. R=10´r. Висота всього днища Н=(100...295)мм. Циліндрична обичайка 3 обладнана додатковим опорним вузлом 20 (див., переважно Фіг.3), що складається двох монтажних крюків 21, розташованих на зовнішньої поверхні обичайки в площині, у якій лежить згадана вертикальна вісь симетрії, на відстані h-i від центра мас Ц.М. ресивера, причому h1=(L+h2)/ (3,09...3,42), де h2 - відстань від нижчої точки нижнього днища до площини згаданих опорних частин лап. Проміжна частина 1 одній зі згаданих лап виконана з можливістю її регулювання по висоті за допомогою регулювального гвинта 22. Для ресивера с корпусом з Ст3 діаметром D=800мм була обрана висота днища Н=290мм, висота торцевої частини днища h=25мм, радіус R центральної сферичної частини дорівнює 800мм, радіус периферійної частини r=80мм. Максималь Комп’ютерна в ерстка Н. Лисенко 6 на габаритна висота корпуса такого ресивера L не перевищує 1890мм. Висоти h2=250мм, h1=650мм. Ресивер вищевказаний конфігурації був успішно випробуваний на витримування внутрішньому надлишковому тису 1,6 МПа, тиску гідравлічних випробувань 2,02МПа при температурі від -20°С до 40°С. В процесі випробування на стропування такого ресиверу не спостерігалось крену. Хоч у даному прикладі наведений один з переважних прикладів втілення запропонованої корисної моделі, фахівцю у галузі техніки буде очевидно, що можливі інші переважні варіанти у світі зазначеної суті корисної моделі. Так, наприклад, проміжні частини лап в залежності від ємності ресивера могуть бути встановлені паралельно або під нахилом до його вертикальної вісі симетрії (останній варіант не показаний на кресленнях, але є звичайним для фахівця у даній галузі). Кожна або дві лапи можуть бути регульованими по висоті. Перед експлуатацією (див. Фіг.3) горизонтальній ресивер стропами 23 завантажувального пристою встановлюється на фундаменті лапами опорного вузла на три анкерних болта (на кресленнях не позначені). За допомогою гвинта 22 регулюється положення корпусу ресивера відносно фундаменту. Після цього до ресивера приєднують компресор та допоміжне обладнання, знімають заглушки, підключають штуцери до відповідних комунікацій. Надалі ресивер готовий до експлуатування в звичайних режимах. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
