Ресивер

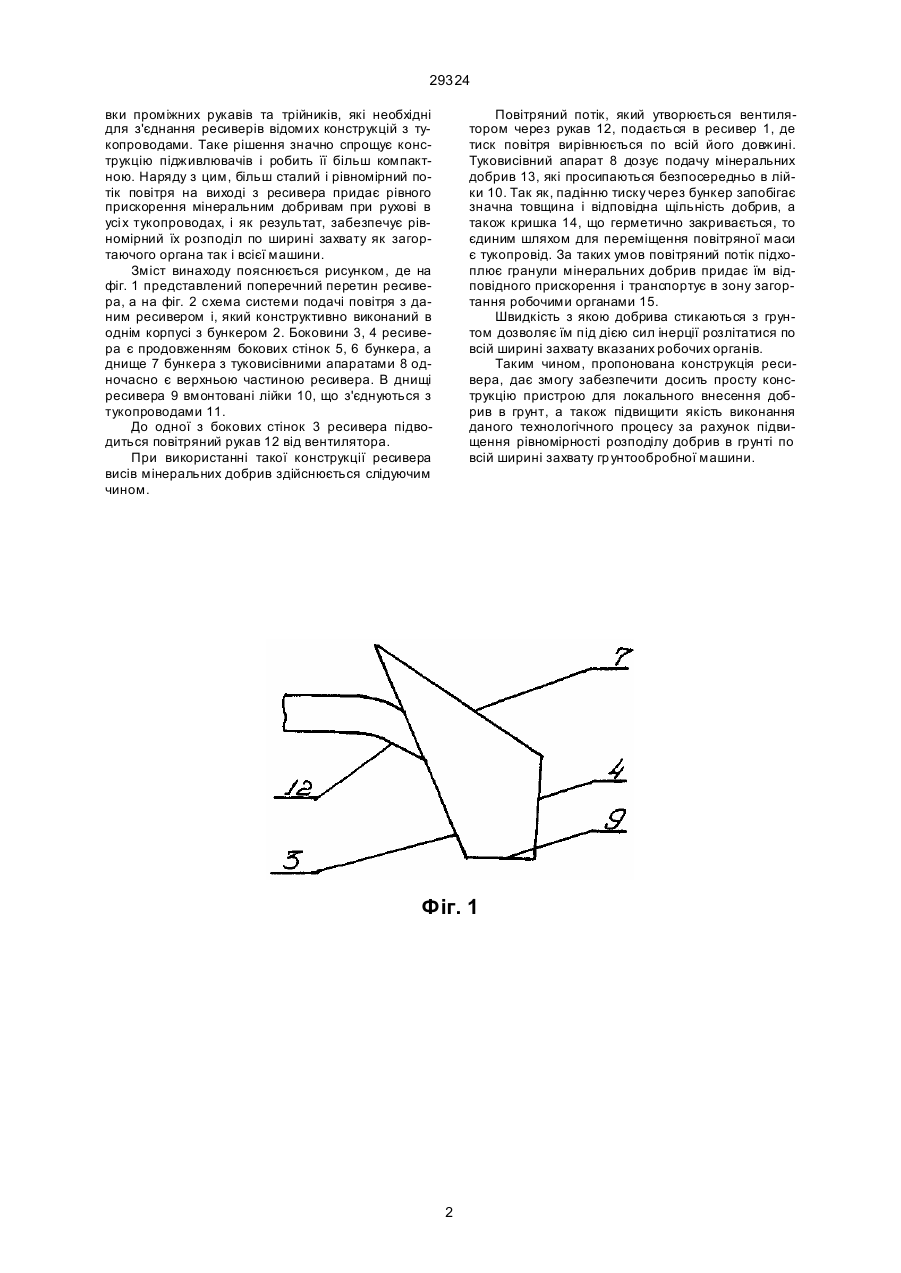

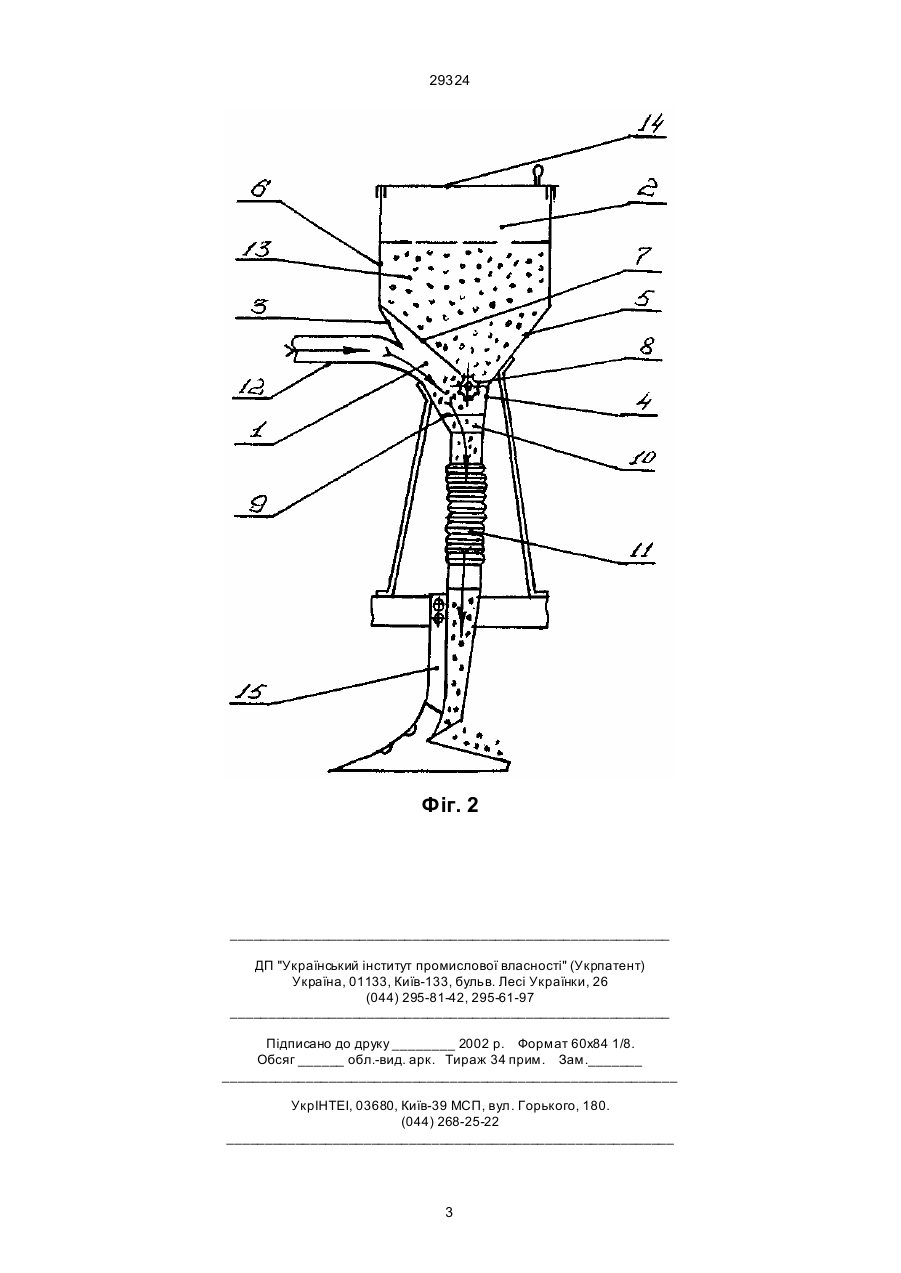

Ресивер, що являє собою коробчату герметичну ємкість відрізняється тим, що конструктивно він виконаний в однім корпусі з бункером, його боковини є продовженням бокових стінок бункера, днище бункера з туковисівними апаратами одночасно є верхньою частиною ресивера, а в днищі ресивера вмонтовані лійки, що з'єднуються з тукопроводами. (19) (21) 98052542 (22) 15.05.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Сало Василь Михайлович, Осипов Ігор Миколайович, Зименко Іван Васильович, Місків Вадим Зіновійович (73) КІРОВОГРАДСЬКИЙ ІНСТИТУТ СІЛЬСЬКОГОСПОДАРСЬКОГО МАШИНОБУДУВАННЯ 29324 вки проміжних рукавів та трійників, які необхідні для з'єднання ресиверів відомих конструкцій з тукопроводами. Таке рішення значно спрощує конструкцію підживлювачів і робить її більш компактною. Наряду з цим, більш сталий і рівномірний потік повітря на виході з ресивера придає рівного прискорення мінеральним добривам при рухові в усі х тукопроводах, і як результат, забезпечує рівномірний їх розподіл по ширині захвату як загортаючого органа так і всієї машини. Зміст винаходу пояснюється рисунком, де на фіг. 1 представлений поперечний перетин ресивера, а на фіг. 2 схема системи подачі повітря з даним ресивером і, який конструктивно виконаний в однім корпусі з бункером 2. Боковини 3, 4 ресивера є продовженням бокових стінок 5, 6 бункера, а днище 7 бункера з туковисівними апаратами 8 одночасно є верхньою частиною ресивера. В днищі ресивера 9 вмонтовані лійки 10, що з'єднуються з тукопроводами 11. До одної з бокових стінок 3 ресивера підводиться повітряний рукав 12 від вентилятора. При використанні такої конструкції ресивера висів мінеральних добрив здійснюється слідуючим чином. Повітряний потік, який утворюється вентилятором через рукав 12, подається в ресивер 1, де тиск повітря вирівнюється по всій його довжині. Туковисівний апарат 8 дозує подачу мінеральних добрив 13, які просипаються безпосередньо в лійки 10. Так як, падінню тиску через бункер запобігає значна товщина і відповідна щільність добрив, а також кришка 14, що герметично закривається, то єдиним шляхом для переміщення повітряної маси є тукопровід. За таких умов повітряний потік підхоплює гранули мінеральних добрив придає їм відповідного прискорення і транспортує в зону загортання робочими органами 15. Швидкість з якою добрива стикаються з грунтом дозволяє їм під дією сил інерції розлітатися по всій ширині захвату вказаних робочих органів. Таким чином, пропонована конструкція ресивера, дає змогу забезпечити досить просту конструкцію пристрою для локального внесення добрив в грунт, а також підвищити якість виконання даного технологічного процесу за рахунок підвищення рівномірності розподілу добрив в грунті по всій ширині захвату гр унтообробної машини. Фіг. 1 2 29324 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
