Поршнева машина рудваса
Формула / Реферат
Поршнева машина, що містить корпус, циліндри, поршні з ущільнювачем і штангою, маховики, підшипник, центральний вал, передаточний механізм, яка відрізняється тим, що на штанзі розташований один наскрізний палець з підшипником, який своїми кінцями входить в кільцеві пази, які проходять по маховиках навколо вала ексцентрично, передаючи зусилля на стінки паза маховиків, які закріплені на центральному валу.
Текст

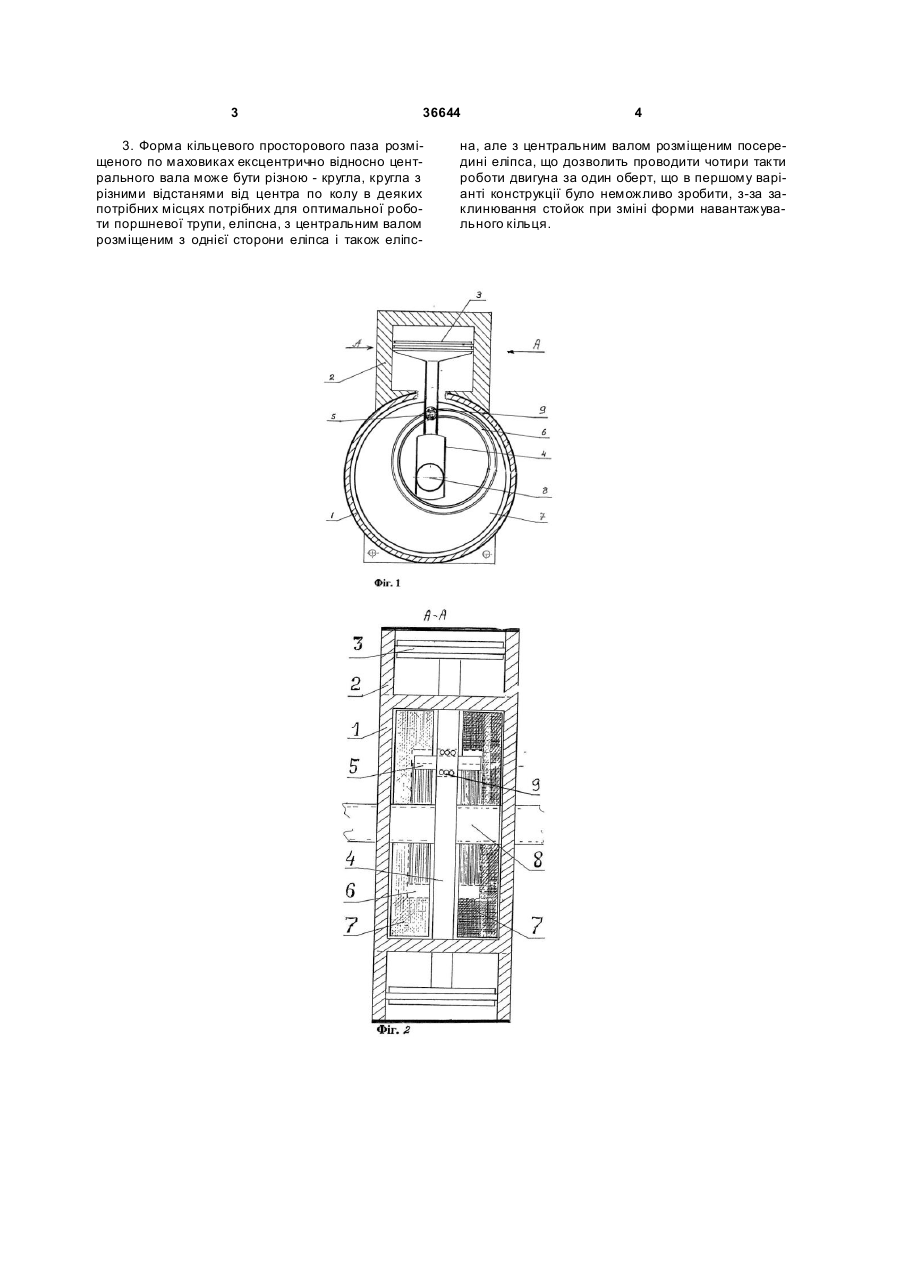

Поршнева машина, що містить корпус, циліндри, поршні з ущільнювачем і штангою, маховики, 3 36644 3. Форма кільцевого просторового паза розміщеного по маховиках ексцентрично відносно центрального вала може бути різною - кругла, кругла з різними відстанями від центра по колу в деяких потрібних місцях потрібних для оптимальної роботи поршневої трупи, еліпсна, з центральним валом розміщеним з однієї сторони еліпса і також еліпс 4 на, але з центральним валом розміщеним посередині еліпса, що дозволить проводити чотири такти роботи двигуна за один оберт, що в першому варіанті конструкції було неможливо зробити, з-за заклинювання стойок при зміні форми навантажувального кільця. 5 Комп’ютерна в ерстка Л. Купенко 36644 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRudvas piston engine
Автори англійськоюRudakov Vasyl Petrovych
Назва патенту російськоюПоршневая машина рудваса
Автори російськоюРудаков Василий Петрович
МПК / Мітки
МПК: F02B 53/00
Мітки: машина, поршнева, рудваса
