Пристрій для промивання ран

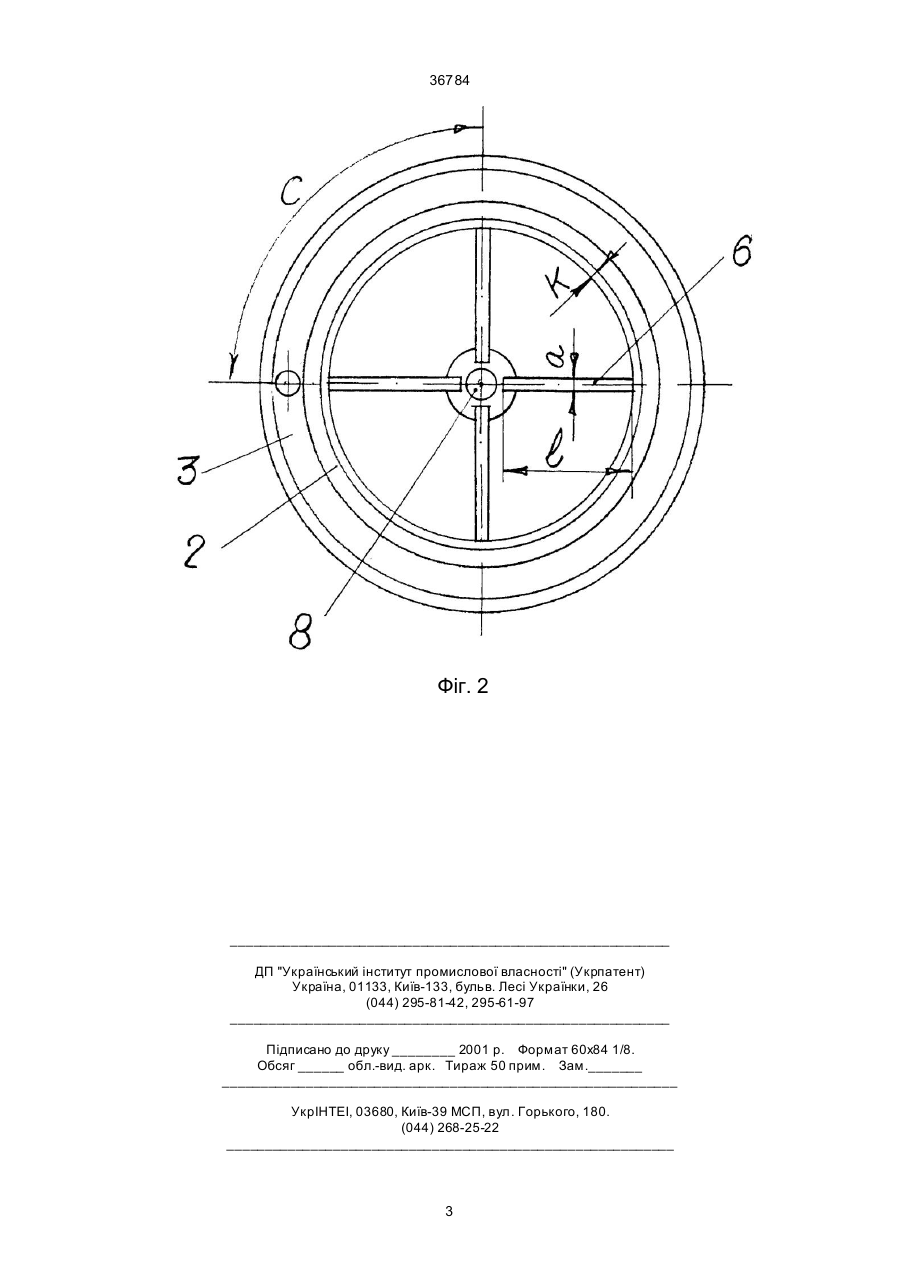

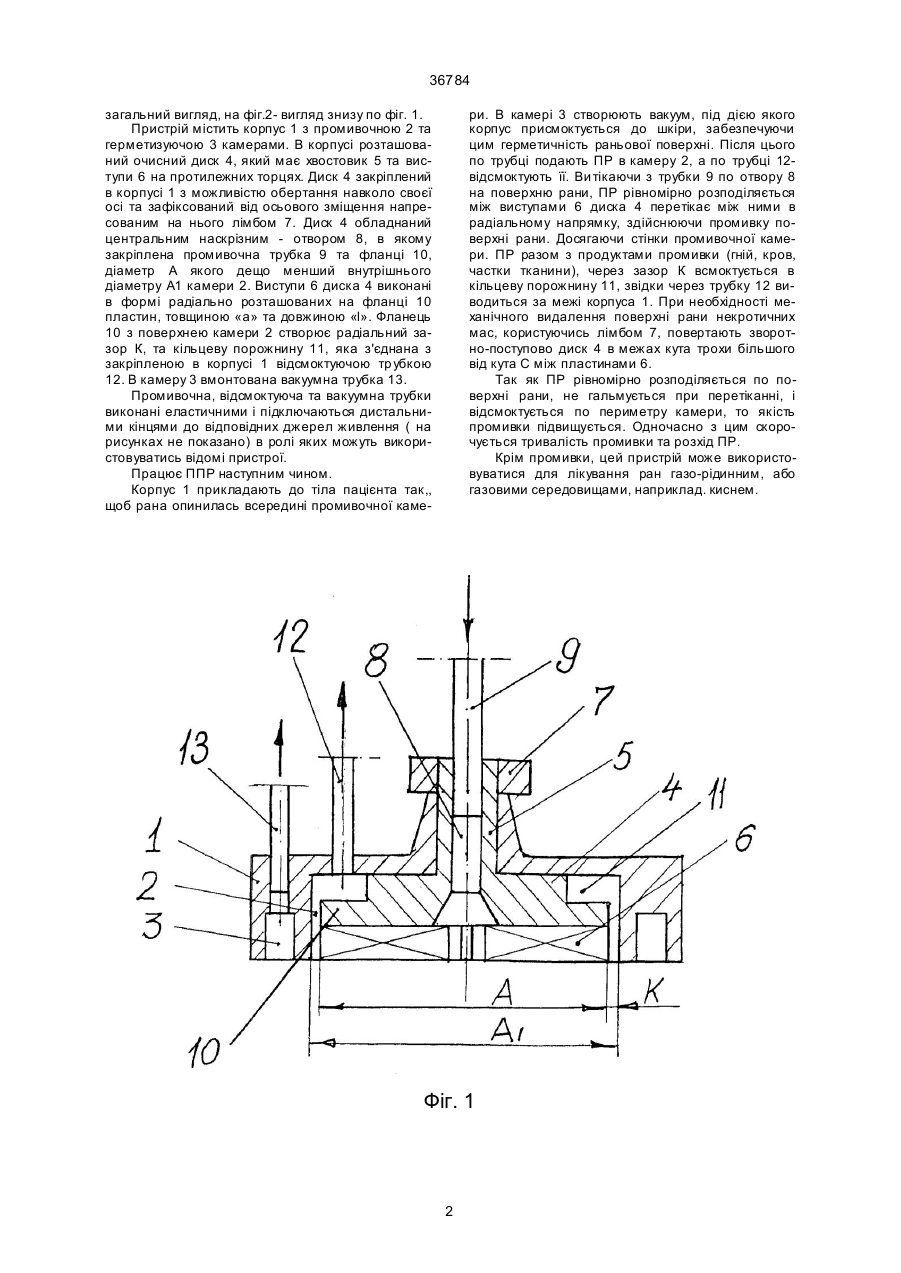

Пристрій для промивання ран, що містить 36784 загальний вигляд, на фіг.2- вигляд знизу по фіг. 1. Пристрій містить корпус 1 з промивочною 2 та герметизуючою 3 камерами. В корпусі розташований очисний диск 4, який має хвостовик 5 та виступи 6 на протилежних торцях. Диск 4 закріплений в корпусі 1 з можливістю обертання навколо своєї осі та зафіксований від осьового зміщення напресованим на нього лімбом 7. Диск 4 обладнаний центральним наскрізним - отвором 8, в якому закріплена промивочна трубка 9 та фланці 10, діаметр А якого дещо менший внутрішнього діаметру А1 камери 2. Виступи 6 диска 4 виконані в формі радіально розташованих на фланці 10 пластин, товщиною «а» та довжиною «l». Фланець 10 з поверхнею камери 2 створює радіальний зазор К, та кільцеву порожнину 11, яка з'єднана з закріпленою в корпусі 1 відсмоктуючою тр убкою 12. В камеру 3 вмонтована вакуумна трубка 13. Промивочна, відсмоктуюча та вакуумна трубки виконані еластичними і підключаються дистальними кінцями до відповідних джерел живлення ( на рисунках не показано) в ролі яких можуть використовуватись відомі пристрої. Працює ППР наступним чином. Корпус 1 прикладають до тіла пацієнта так,, щоб рана опинилась всередині промивочної каме ри. В камері 3 створюють вакуум, під дією якого корпус присмоктується до шкіри, забезпечуючи цим герметичність раньової поверхні. Після цього по трубці подають ПР в камеру 2, а по трубці 12відсмоктують її. Ви тікаючи з трубки 9 по отвору 8 на поверхню рани, ПР рівномірно розподіляється між виступами 6 диска 4 перетікає між ними в радіальному напрямку, здійснюючи промивку поверхні рани. Досягаючи стінки промивочної камери. ПР разом з продуктами промивки (гній, кров, частки тканини), через зазор К всмоктується в кільцеву порожнину 11, звідки через трубку 12 виводиться за межі корпуса 1. При необхідності механічного видалення поверхні рани некротичних мас, користуючись лімбом 7, повертають зворотно-поступово диск 4 в межах кута трохи більшого від кута С між пластинами 6. Так як ПР рівномірно розподіляється по поверхні рани, не гальмується при перетіканні, і відсмоктується по периметру камери, то якість промивки підвищується. Одночасно з цим скорочується тривалість промивки та розхід ПР. Крім промивки, цей пристрій може використовуватися для лікування ран газо-рідинним, або газовими середовищами, наприклад. киснем. Фіг. 1 2 36784 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
