Вузол армування шахтного ствола

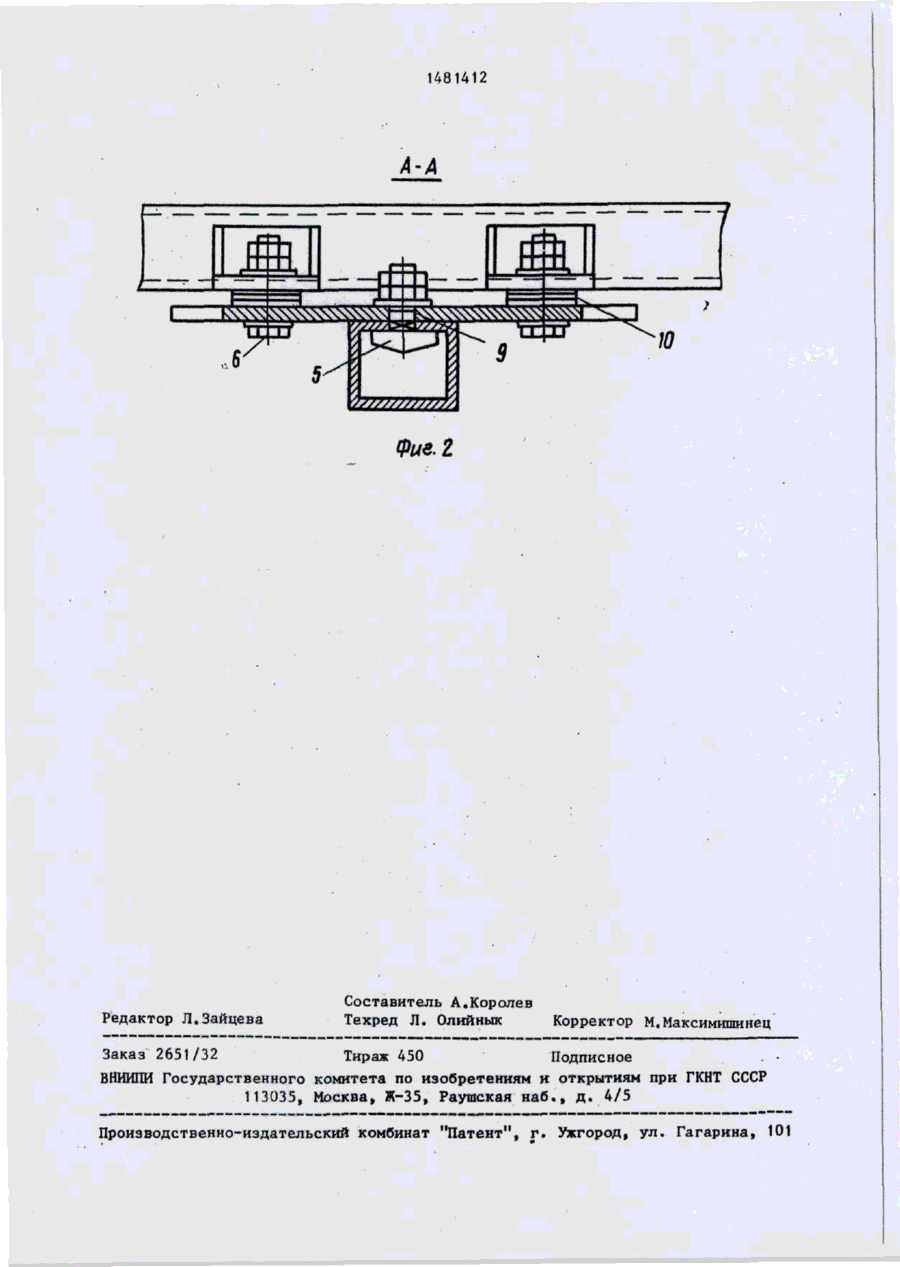

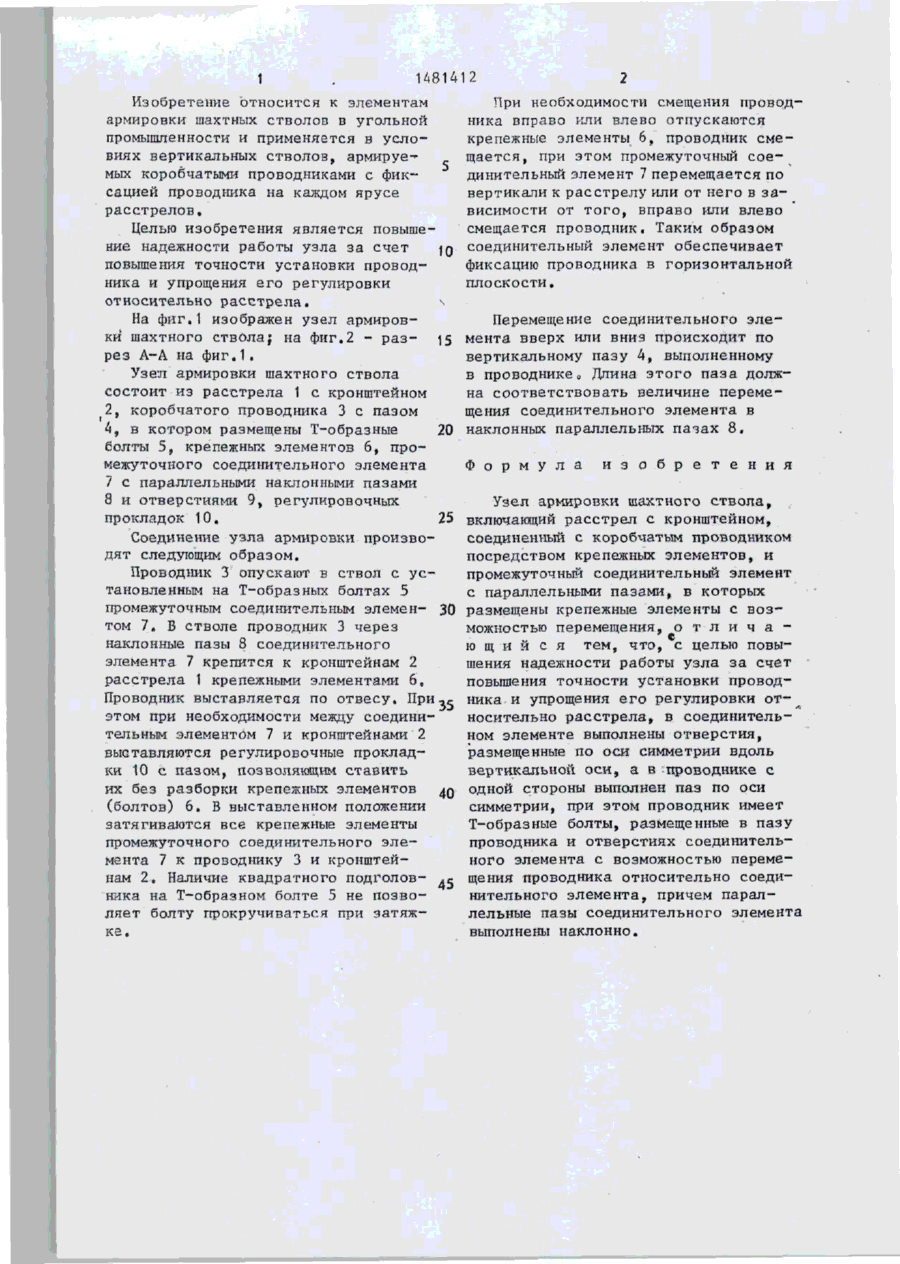

Изобретение относится к элементам армировки шахтных стволов в угольной пром-сти. Цель - повышение надежности работы узла з а счет повышения точности установки проводника (П) и упрощения е г о регулировки относительно расстрела. С коробчатым П 3 посредством крепежных элементов : (Э) соединен расстрел 1 с кронштейном 2. Крепежные Э размещены в наклонных параллельных пазах 8 промежуточного соединительного Э 7 с возможностью перемещения, В Э 7 выполнены отверстия 9, размещенные.по оси симметрии вдоль вертикальной оси, а в П 3 с одной стороны выполнен паз 4 по оси симметрии. В пазу 4 и в о т верстиях 9 размещены Т-образные болты с возможностью перемещения II 3 относительно Э 7. В ст^ол опускают П 3 с установленным на Т-образных болтах Э 7, В стволе II 3 через пазы 8 крепится к кронштейнам 2 крепежными Э и выставляется по отвалу. При не- л обходимости смещения П 3 вправо или влево отпускают крепежные Э и П 3 смещаются. При этом Э 7 перемещается по пазу 4 к расстрелу 1 или от н е го. 2 ил. 9 0ИІ.1 РПФ-К 4 с 1 . 1481412 Изобретение относится к элементам армировки шахтных стволов в угольной промышленности и применяется в условиях вертикальных стволов, армируемых коробчатыми проводниками с фиксацией проводника на каждом ярусе расстрелов. Целью изобретения является повышение надежности работы узла за счет JQ повышения точности установки проводника и упрощения его регулировки относительно р а с с т р е л а . s На фиг.1 изображен узел армировки шахтного ствола; на фиг.2 - р а з 15 рез А-А на ф и г . 1 . Узел армировки шахтного ствола состоит из расстрела 1 с кронштейном 2, коробчатого проводника 3 с пазом 4, в котором размещены Т-образные 20 болты Ъ, крепежных элементов 6, промежуточного соединительного элемента 7 с параллельными наклонными пазами 8 и. отверстиями 9, регулировочных прокладок 10» 25 Соединение узла армировки производят следующим образом. Проводник 3 опускают в ствол с у с тановленным на Т-образных болтах 5 промежуточным соединительным элемен- 30 том 7, В стволе проводник 3 через наклонные пазы 8 соединительного элемента 7 крепится к кронштейнам 2 расстрела 1 крепежными элементами 6 е Проводник выставляется по отвесу. При.,,этом при необходимости между соединительным элементом 7 и кронштейнами 2 выставляются регулировочные прокладки 10 с пазом, позволяющим ставить их без разборки крепежных элементов 40 (болтов) 6, В выставленном положении затягиваются все крепежные элементы промежуточного соединительного э л е мента 7 к проводнику 3 и кронштейнам 2, Наличие квадратного подголов- 45 ника на Т-образном болте 5 не п о з в о ляет болту прокручиваться при затяжке. Лри необходимости смещения проводника вправо или влево отпускаются крепежные элементы 6. проводник смещается, при этом промежуточный с о е динительный элемент 7 перемещается по вертикали к расстрелу или от него в з а висимости от т о г о , вправо или влево смещается проводник, Таким образом соединительный элемент обеспечивает фиксацию проводника в горизонтальной плоскости. Перемещение соединительного э л е мента вверх или вниз происходит по вертикальному пазу 4, выполненному в проводнике„ Длина э т о г о паза должна соответствовать величине перемещения соединительного элемента в наклонных параллельных п а з а х 8, Ф о р м у л а и з о б р е т е н и я Узел армировки шахтного с т в о л а , включающий расстрел с кронштейном, соединенный с коробчатым проводником посредством крепежных элементов, и промежуточный соединительный элемент с параллельными пазами, в которых размещены крепежные элементы с в о з можностью перемещения, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы узла з а счет повышения точности установки проводника и упрощения е г о регулировки о т носительно расстрела, в соединительном элементе выполнены отверстия, размещенные по оси симметрии вдоль вертикальной оси, а в проводнике с одной стороны выполнен паз по оси симметрии, при этом проводник имеет Т-образные болты, размещенные в пазу проводника и отверстиях соединительного элемента с возможностью перемещения проводника относительно соединительного элемента, причем параллельные пазы соединительного элемента выполнены наклонно. 1481412 A-A 6 Фиг. Z Редактор Л.Зайцева Составитель А.Королев Техред Л. Олийнык Корректор М.Максимишинец Заказ 2651/32 Тираж 450 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
